专家论证|鉴定评审|吊耳符合性审查与技术评审

吊耳

对吊耳进行仿真分析，可以解决安全、合规、设计优化、成本管控四大目的：

1. 保障吊装安全

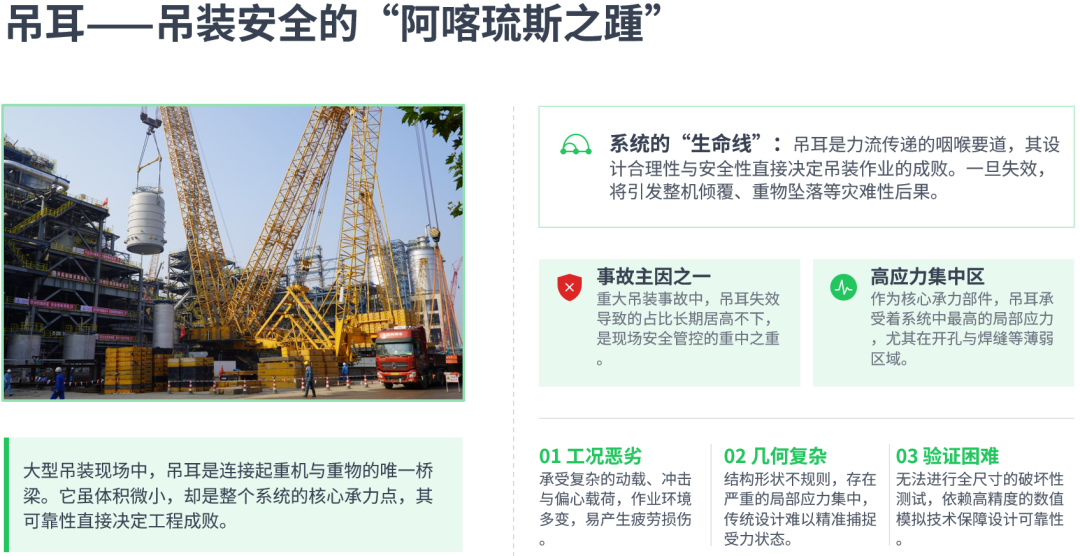

   吊装属于动态高危工况，吊耳受拉、弯、剪、局部挤压、应力集中复合作用，易出现开裂、变形、断裂，仿真可提前预判危险区域，杜绝吊装事故。

2. 满足行业规范与检验要求

   起重机械、压力容器、大型钢结构等领域均有强制检算标准，仿真报告可作为特检、验收、工程报审的正式技术文件，符合监检要求。

3. 弥补手算局限性

   吊耳圆角、焊趾、开孔、焊缝等位置应力集中严重，传统手算多采用简化公式，无法精准计算局部高应力，仿真可还原真实受力分布。

4. 优化结构与降本增效

   基于仿真结果优化吊耳尺寸、板厚、补强形式，在满足强度前提下轻量化设计，减少材料浪费；同时缩短设计迭代周期。

5. 覆盖复杂工况

   可模拟斜吊、偏心吊装、多吊耳不均载、动载荷、风载、吊装冲击等复杂现场工况，还原真实作业状态。

现行主要标准（起重 / 设备吊耳）

1）化工 / 通用设备最核心：HG/T 21574-2018 《化工设备吊耳设计选用规范》

• 适用：压力容器、塔器、储罐等设备吊耳（含板式、管式、耳轴式等）
• 内容：吊耳分类、型号、公称吊重、布置、材料、焊缝、强度计算（拉 / 剪 / 挤压）、动载系数、壳体最小厚度

2）冶金 / 重型机械：GB/T 35981-2018 《冶金设备 焊接吊耳 技术规范》

• 适用：冶金、重型设备的运输 / 安装 / 工艺吊耳
• 分类：A 型（垂直）、B 型（薄壁带垫板）、C 型（侧向受力）

• 六大类吊耳（A～F），吨位 1t～300t，含尺寸、焊脚、报废线要求

4）通用基础与安全

• GB 6067.1-2010 《起重机械安全规程 第 1 部分：总则》（安全、载荷、检验）
• GB/T 34525-2017 《起重吊具与索具安全规程》
• GB 50017-2017 《钢结构设计标准》（强度、稳定、焊缝）

吊耳分类（直接对应你报告第 3 部分）

1）按结构形式（HG/T 21574-2018 主流）

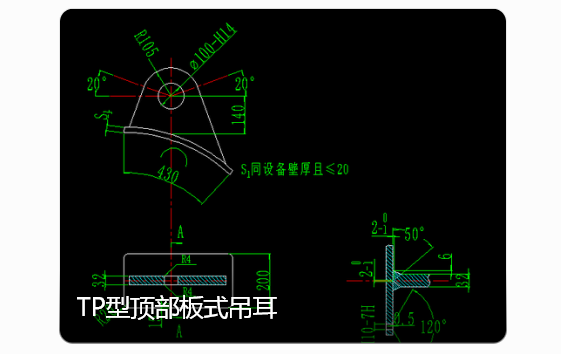

• TP 型（顶部板式）：TPA（无垫板）、TPB（带垫板）—— 中小型设备顶部垂直吊

• ：APA、APB—— 卧式容器、侧壁吊装

• 管式吊耳（P 型）：无缝钢管，抗弯好，大吨位 / 高重心

• 耳轴式（轴式）：成对使用，受拉弯，塔器 / 反应器重型吊装

• 尾部吊耳（T 型）：卧式设备翻转 / 兜底

2）GB/T 35981-2018 焊接吊耳分类

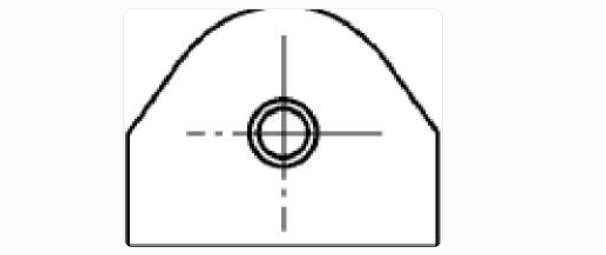

• A 型：单板、圆弧顶、中心孔 —— 垂直吊装，3–80t

• B 型：主板 + 加强垫板 —— 薄壁（≤20mm）工件

• C 型：非对称、侧向加强 —— 斜吊 / 侧向受力

3）按使用属性（所有标准通用）

• 永久性吊耳：设备本体焊接，长期留存（HG/T 21574 为主）

• 临时性吊耳：现场焊接、用完切除（造船 / 工地常用，T/CSNAME 039）

4）按受力方式

• 直拉式：竖直起吊，仅受拉（最简单）

• 斜拉式：θ=30°/45°/60°，拉弯剪复合（仿真重点）

• 多联式：2～4 个吊耳协同，需算不均载系数（HG/T 21574 取 1.1）

法规要求

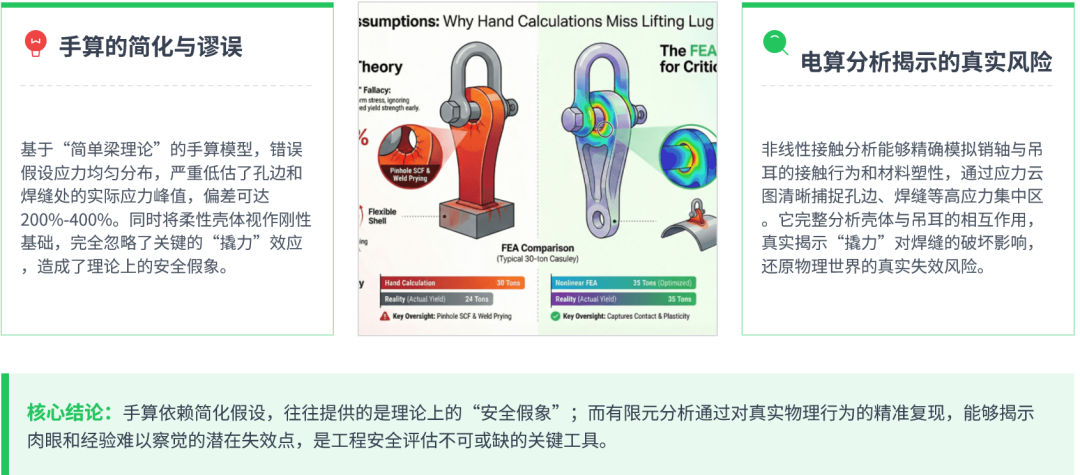

1. 计算精度：从 “简化估算” 到 “全域精准求解”

• 手算：依赖经验公式、力学简化假设，无法计算圆角、焊趾、开孔、边缘等应力集中区域，仅能得到平均应力
• 电算：基于有限元网格，计算全模型应力、应变、位移分布，精准定位高应力区、薄弱点，结果贴合实际工况

2. 工况覆盖：适配复杂现场条件

• 手算：仅能计算理想竖直起吊，斜吊、偏心、冲击、风载、多吊耳载荷不均等复杂工况难以核算
• 电算：可一键设置斜向拉力、偏心载荷、动载荷、冲击系数、多吊耳耦合受力，完全还原现场真实吊装状态

3. 结构细节：兼顾焊缝、补强、母材协同受力

• 手算：通常忽略焊接接头、补强板、母材相互作用，无法评估焊接区域强度
• 电算：可精细化模拟焊缝、焊脚、垫板、焊接热影响区，同时校核吊耳、焊缝、主体母材三者强度

4. 设计优化：快速迭代，降本提质

• 手算：修改板厚、尺寸、形式后需重新分步计算，迭代效率极低
• 电算：参数化建模，修改尺寸后秒级重算，快速对比多版方案，实现轻量化、高安全的最优设计

5. 安全评估维度更全面

• 手算：仅校核静强度，无法评估变形、疲劳、稳定性
• 电算：可同步输出强度、刚度、变形量、疲劳寿命、屈曲稳定性多项指标，全面评估安全余量

6. 合规与可视化：报告说服力强

• 手算：仅文字 + 公式，无直观受力展示，报审、特检说服力弱
• 电算：输出应力云图、位移云图、动画、数据报表，图文结合，是工程验收、特检、甲方报审的标准技术资料

7. 非标件适配能力强

• 手算：异形、非标、组合式吊耳无对应计算公式，无法验算
• 电算：不受结构形式限制，任意非标吊耳均可完成仿真校核

仿真分析的必须性

1. GB/T 35981-2018《冶金设备 焊接吊耳 技术规范》（起重机械最对口）

• 4.1：吊耳应按实际工况进行强度、刚度计算；非标、复杂受力应做详细力学分析
• 4.3：斜吊、偏心、多吊耳应考虑载荷分配、附加弯矩，不宜仅用简化公式
• 附录 A：只给标准 A 型 / B 型 / C 型的简化公式；非标准形状、非垂直受力、薄壁母材不在公式适用范围，必须另行分析

2. GB 50017-2017《钢结构设计标准》

• 3.1.4：复杂节点、应力集中部位、变截面、焊接连接应做精细化分析（条文说明明确：优先有限元）
• 11 章：吊耳属于受拉 + 受弯 + 受剪复合节点，手算只能算平均应力，焊趾、孔边、根部应力集中必须用 FEA

3. JGJ 276-2012《建筑施工起重吊装工程安全技术规范》（危大工程强条）

• 4.3.2：大型、薄壁、异形、大吨位吊耳必须进行力学验算；手算不能覆盖的，应采用有限元。

4. 特种设备相关（起重机械属于特种设备）

• GB 6067.1-2010《起重机械安全规程》：关键受力部件、焊接节点、吊点应做强度验证；重要设备需提供分析报告。
• 市场监管总局 / 特检院《起重机械型式试验规程》：主梁、端梁、吊耳等关键焊缝 / 节点，当非标、重载、高强钢、薄壁时，必须提交有限元分析报告（型式试验审查要点，内部文件但行业通用）
•  TSG 07-2019：起重机械关键受力部件（含吊耳）、非标设计、高强钢（≥Q550）、薄壁（δ＜6mm）
• 《起重机械型式试验规则》：吊耳资料审查→计算书复核→有限元分析报告审查→现场核查→出具型式试验报告

5.危险性较大的分部分项工程安全管理规定

• 非常规起重设备 / 方法，单件起吊≥100kN（10t），必须专家论证
• 施工现场吊装作业方案（含临时吊耳、自制吊耳、吊装工况）

• 多机联合抬吊（2 台及以上起重机）


• 被吊物刚性差、薄壁、异形、重心偏

不用专家审查、手算即可的情况

1. 吊耳是GB/T 35981 标准 A/B/C 型，工厂预制、有出厂合格证；

2. 垂直起吊（夹角 90°）、无偏心、单吊耳；

3. 吨位 **≤50t**、母材Q235/Q355、板厚≥6mm；
4. 非危大工程、非特种设备取证 / 型式试验节点；
5. 手算按规范算完：拉 / 弯 / 剪 / 焊缝 / 撕裂均合格，留好计算书备查

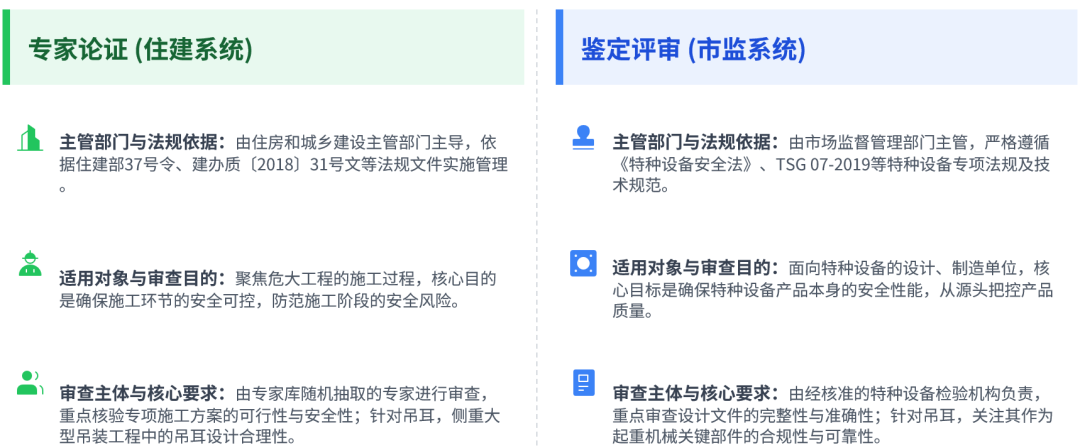

鉴定评审审查要点（特检院执行）

• 吊耳设计文件、计算书（手算 +有限元分析）、材质证明、焊接工艺、无损检测报告
• 结构强度、刚度、稳定性、疲劳、应力集中（有限元分析报告必须覆盖）
• 关键部件型式试验报告、制造监检记录

鉴定评审：设备本体非标吊耳、高强钢 / 薄壁吊耳、永久关键吊耳、非标结构

电算（有限元）输出内容

1. 三维实体模型（含焊缝实体单元）

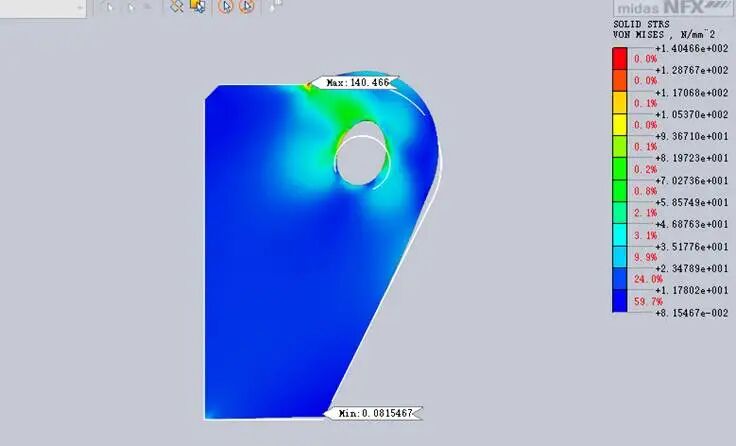

2. 应力云图（整体 + 局部：孔边、焊趾、过渡圆角）

3. 应力峰值及位置（≤许用应力）

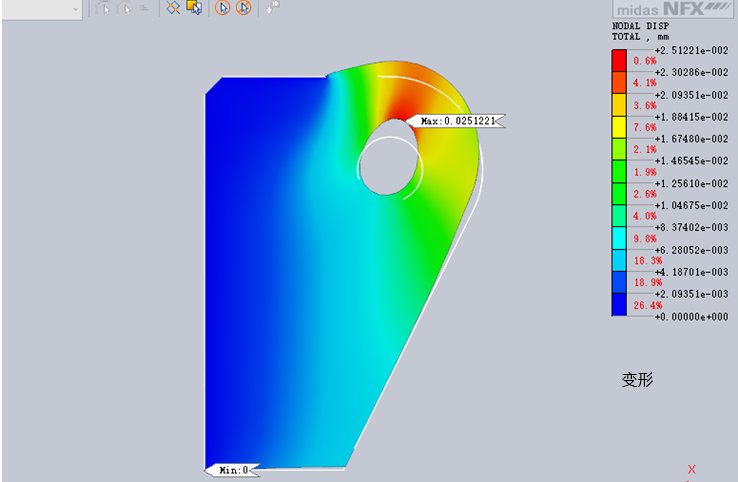

4. 变形云图 + 最大位移（≤L/500）

5. 焊缝应力（全焊透 / 角焊缝，正应力 + 剪应力）

6. 疲劳寿命云图（循环次数≥2×10⁶）

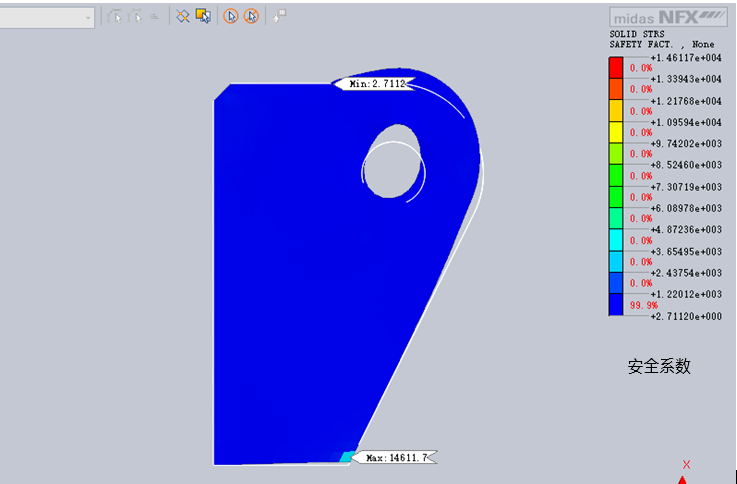

7. 安全系数分布云图（最小安全系数≥3.0）

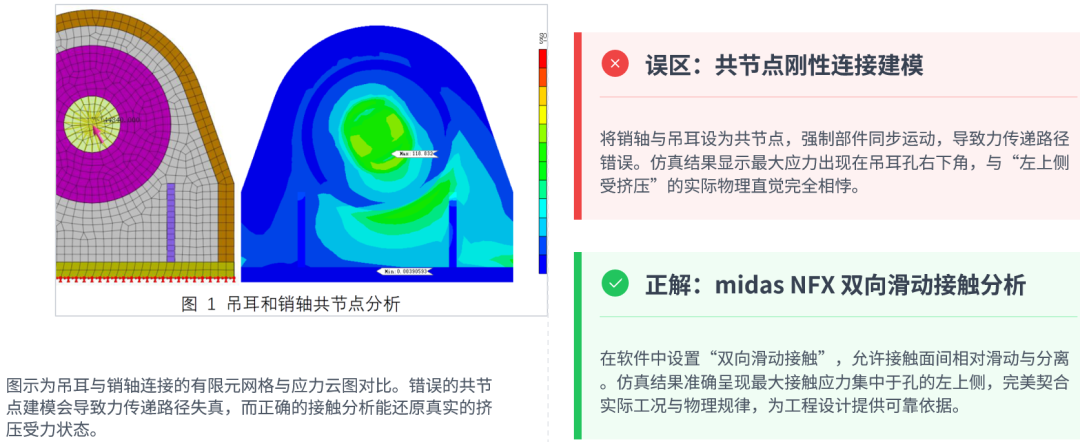

吊耳和销轴的接触

来源：midas机械事业部
