电磁兼容半电波暗室的建设方式及要求

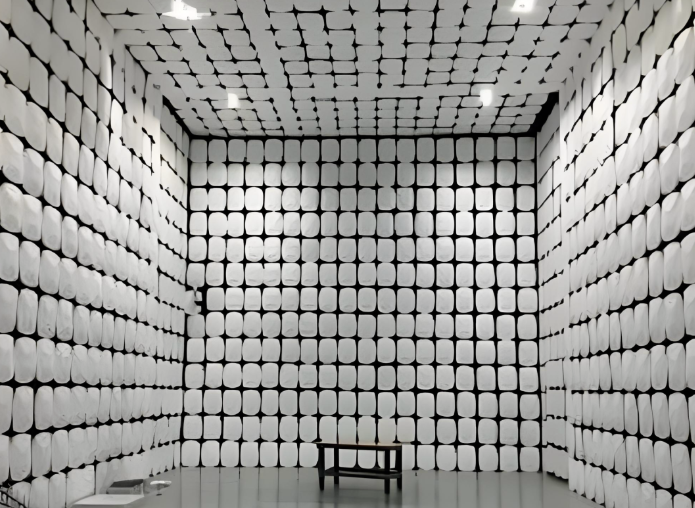

半电波暗室也被称为电磁兼容暗室。半电波暗室类似于全电波暗室，也是一个屏蔽设计的六面盒，内部覆盖电磁波吸收材料，不同之处在于半电波暗室使用导电地板，不覆盖吸收材料。半电波暗室模拟了理想的开放场情况，即场地具有无限良好的导电平面。在半电波暗室中，由于地面没有覆盖吸收材料，因此会产生反射路径，因此接收天线接收到的信号将是直接和反射路径信号的总和。它目前在国内外都很受欢迎和理想EMC测试地点。因为这个暗室是开阔场的替代场地。因此，开阔场的标准测量方法得到充分利用。

开阔场（openareatest,OAT）它是一个椭圆形或圆形的试验场地，平坦、开放，电导率均匀，没有任何反射器。理想的开阔场地面具有良好的导电性，面积无限，在30处MHz~1000MHz在接收天线之间接收的信号将是直接和反射路径信号的总和。然而，在实践中，虽然可以获得良好的地面传导率，但开放场的面积有限，可能导致发射天线和接收天线之间的相位差。在发射试验中，开放场的使用与半电波暗室相同。

下面重点介绍国内常见的半电波电磁兼容暗室：

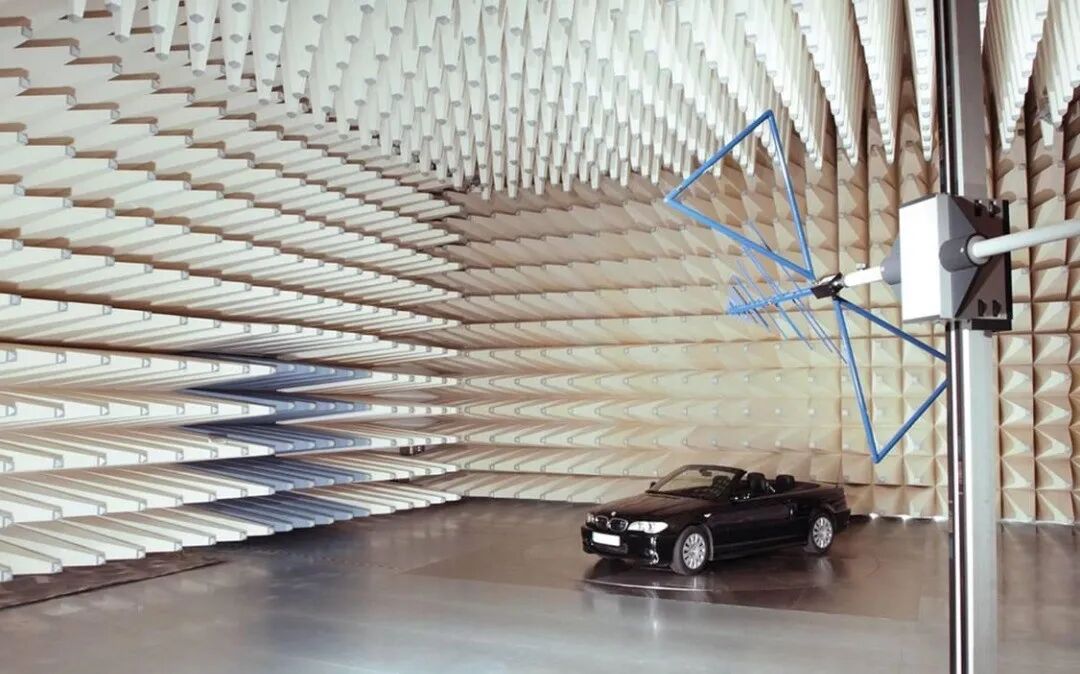

电磁兼容半电波暗室主要用于测量电磁辐射骚扰和电磁辐射敏感度，而不是电磁干扰的开放试验场。由于半电波暗室的试验环境需要模拟开放试验场的电磁波传输条件（即电磁波传输时只有直射波和地面反射波），因此暗室的尺寸应基于开放试验场的结构要求，一般分为10个标准m法，5m法和3m法等。半电波暗室种类繁多，在功能、结构形式、材料选择、安装形式等方面存在较大差异。但是，采用哪种方案，主要取决于用户所需的测试类型、被测物的空间大小、测试水平等。首先，我们应该明确测试的频率范围，无论是军事标准测试还是民用标准测试，制造商的内部预兼容和诊断测试，还是第三方认证测试；其次，我们应该明确测试对象可能占用的最大空间，实验室的主要应用标准，其自身的财务状况和未来可能的扩展升级需求，从而选择合适可行的测试场地和仪器设备配置方案。

装配式外壳由成型钢板（四面由两个弯曲板制成）和螺栓固定模块组成。任何相邻的两个屏蔽模块之间都有导电垫，以确保优良的射频屏蔽和电气连续性。该方法结构轻，组装方便，未来维护拆卸方便，施工周期短。

焊接屏蔽系统由焊接在一起的大钢板组成，形成一个紧密的射频密封体。焊接包装的优点是耐用，具有较高的屏蔽性能，但不易拆卸，适合固定场所。由于暗室制造商的屏蔽板类型不同，屏蔽板之间的连接方式和工艺不同，为了确保良好的电气接触和密封，应详细了解和比较屏蔽板及其连接方法，并结合实际施工周期的要求。

建设一个emc实验室是一循科学设计界面关系的系统工程：测试设备→半电波暗室→母体建筑设计。对于具体项目的实施，顺序正好相反，经历了母体建筑的建设→半电波暗室安装→试验设备安装调试过程。所以，在建造半电波暗室之前，必须先建造母体建筑，包括占地面积、结构承载力、空间大小、供电、供气、空调、防水等。首先，母体建筑的设计应考虑足够的天花板高度，以满足半电波暗室、传导测试屏蔽室、屏蔽放大器室和其他辅助设施的要求。为了便于暗室的安装、维护和通风，必须在母体建筑和暗室之间预留足够的空间。母体建筑的地板主要承担所有屏蔽体和安装部分的重量和负荷，也要特别注意。土建地面需要精心铺设，要求地面波纹度在几米范围内不超过几毫米，还有很高的防潮要求。另外，暗室内的转台需要安装在一定深度的混凝土坑内，地势较低，必须做好防水处理。在开始安装暗室之前，通常对承重地面有较高的残留湿度要求，每个实验室还应提供接地电阻较低的接地点。由于暗室与母体建筑之间的接口问题较多，国内建筑公司对其中的一些要求基本没有经验可供借鉴，因此土建设计单位、建筑单位和暗室制造商尽量进行沟通是非常必要的。

1.电波暗室的大小。

您应该知道您想要建造的暗室是标准的10米半电波暗室或标准的3米半电波暗室或根据您的场地要求定制尺寸的电波暗室；无论电波暗室是否与屏蔽控制室和放大器室相匹配，它们的长度、宽度和高度是多少，以及它们建在暗室的哪个方向。

2.屏蔽门的类型、尺寸和数量。

屏蔽门分为不同类型，如单刀、双刀和三刀，包括电动、气动和手动。您应该根据未来测试设备和人员进出的便利性以及屏蔽门的屏蔽性能、耐久性、可靠性、易于维护等因素进行选择。

3.屏蔽板的类型和连接方式。

由于暗室制造商用于建造暗室的屏蔽板类型不同，因此屏蔽板之间的连接方式和过程也不同。为了保证良好的接触紧密性和电气连续性，应注意了解和比较所选屏蔽板与屏蔽板之间的连接方式。

4.屏蔽室的屏蔽性能。

暗室制造商应提供特定的屏蔽性能指标（给出特定值），包括不同频段（从低频段到高频段）的磁场、电场、平面波和微波的屏蔽性能指标。

5.吸波材料。

注意吸波材料的制造商和型号（包括铁氧体吸波材料和尖裂吸波材料）；注意吸波材料的组成及其耐高温、高湿度和阻燃性能；了解不同频带中各种吸波材料的长期变形和吸波性能，了解其在暗室中的铺设方法、位置和功能。

6.电源线和信号线滤波器。

考虑未来暗室的电源类型及其最大功率，如测试设备、测试设备、辅助设备和照明系统是否应使用380v，220v，110v交流电压,是否有测试和测试设备需要直流电源,它们的数量是多少,是否有特殊的测试设备和辅助设备需要一个特殊的过滤器,等等,这些都需要考虑,以便供应商提前准备这些电源线和信号线滤波器。

7.信导板和波导通风窗。

暗室需要安装波导通风窗，与排气扇或空调系统连接。注意波导通风窗的频段设计，其屏蔽性能应符合屏蔽室的屏蔽性能。导板用于安装端子或信号接口，不能通过屏蔽墙直接安装；导板的安装数量、位置和端子的数量和类型应与测试设备供应商讨论。

8.火灾报警装置和照明设施。

注意选择不会产生任何无线电干扰的照明设施；安装火灾报警装置不应影响暗室的性能。

9.暗室自动化装置

暗室内的自动装置包括天线升降塔、转盘和监控系统，以及可以控制它们的控制器。天线升降塔的选择应考虑制造商、模型和适配器是否安装了天线，是否由测试设备支持（即连接的测试设备的测试软件是否支持其驱动程序）；转盘还应由测试设备支持，并根据测试设备的尺寸确定转盘的尺寸和承载能力，同时考虑转盘的旋转角度和定位精度；监控系统包括安装在暗室内的摄像机和放置在控制室内的监视器。摄像机和监视器的数量可根据实际使用情况进行选择。摄像机应选择能够在宽频率范围和高场强度下正常工作且不会产生射频干扰信号的机型，并安装在无射击区域。

10.暗室性能测试和保修培训

因为暗室不仅适用emc中的emi也可以用于测试ems辐射抗干扰试验。因此，暗室的性能检测应包括暗室屏蔽体完成后的屏蔽性能检测、暗室完成后的现场衰减检测和场均匀检测。这些测试应根据合同要求和国际暗室建设验收的相关标准进行。选择知名的、经权威机构认可的测试机构。合同应包括暗室的保修和配套设备、零部件的保修和培训。
