第81夜 | 压杆稳定8：欧拉公式的边界
地点：力学研讨室。
人物：
小生：正看着满黑板的边界条件和系数矩阵，沉浸在解出 值的喜悦中。 老师傅：手里拿着一本厚厚的钢结构设计手册。
1. 柔度：压杆的“身材指数”
小生：师傅，这几天我们把欧拉公式 彻底扒了个底朝天。只要给我长度 、截面惯性矩 和边界约束 ，我就能精准算出它多大压力会塌！
老师傅：理论推导确实很漂亮。但工程图纸上，我们判断材料是否安全，通常不直接看“力”，而是看“应力”。你能把临界压力 变成临界应力 吗？
小生：这简单，用压力除以横截面积 就行了。
老师傅：式子列得对。不过，这里面既有惯性矩 又有面积 ，看起来有点臃肿。还记得在截面几何性质那章里，惯性矩 可以用面积 和哪个参数来表示吗？

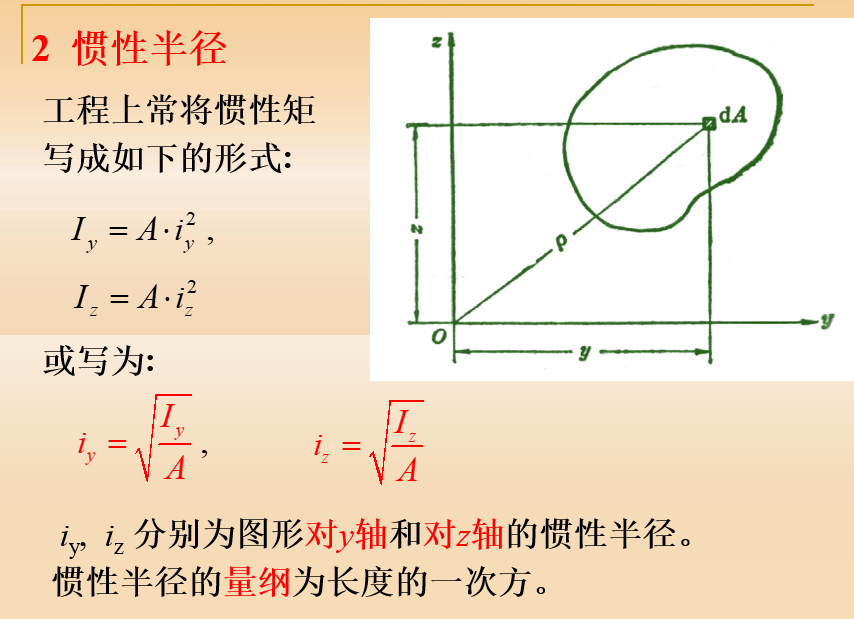

小生：我想起来了！惯性矩 可以写成面积 与惯性半径 的平方的乘积，也就是 。
老师傅：好，你把它代入刚才的应力公式看看。
小生：我把 代进去，分子分母的面积 刚好约掉了！
稍微整理一下，把 放到分母的括号里：
老师傅：非常好。看到分母上那个括号里的参数了吗？在材料力学里，我们给 起了一个专属名字——柔度（或者叫长细比），记作 。 你仔细品一品这个 。分子是 （约束越弱、杆子越长，分子越大）；分母是惯性半径 （截面越细，分母越小）。所以 越大，这根杆子就越“柔弱”，越容易失稳。 它就像压杆的综合“身材指数”，用一个数字全面反映了长度、约束和截面形状的影响。把 代进去，欧拉公式就变成了它最经典的应力形式：
2. 欧拉公式的死穴：不可逾越的比例极限
小生：这公式太优美了！只有常数 、材料弹性模量 和柔度 。这意味着只要 给定，任何材料的失稳应力都能算出来。
老师傅：打住。数学上确实如此，但在真实世界里，欧拉公式有它的适用边界。 回想一下我们第一天推导时，用到了梁的挠曲线近似微分方程 。这个方程成立的根本前提是什么？
小生：前提是材料必须处于线弹性阶段！也就是说，材料内部的应力必须严格遵守胡克定律。
老师傅：没错！一旦材料内部的应力超过了它的比例极限 ，胡克定律就失效了。材料会进入非线性弹性阶段，乃至最终进入塑性阶段， 就不再是一个恒定的常数了。 这就意味着，由线性理论推导出的欧拉公式，其算出的临界应力必须小于等于比例极限！
小生：我懂了！把公式代进去：
把 解出来：
师傅，等号右边的 居然全都是材料本身的常数！
老师傅：这就是理论的边界。我们把这个常数组合记作 。
只有当压杆的柔度 时（也就是杆子足够细长），欧拉公式才成立。这类杆被称为大柔度杆（或细长杆）。 拿建筑最常用的 Q235 钢来算算。它的 ，比例极限 。代入进去算一下？
小生：（按计算器） 。 原来如此！对于 Q235 钢，如果算出来的柔度 小于 100，欧拉公式就不再适用了！
3. 经验的补位：直线公式
小生：师傅，那如果我偏要用一根比较粗短的 Q235 钢柱，它的 只有 60。这时候它进入了非线性弹性甚至塑性阶段，欧拉理论失效了。那我该怎么算它的临界应力？
老师傅：当纯粹的弹性数学推导走入非线性区域时，工程师们就会求助于实验室。 对于 的中、小柔度杆，理论计算极其复杂。前人通过大量破坏性实验，把各种粗细的柱子压断，记录下数据，然后总结出了最实用的回归拟合公式。 工程中最常用的对应非线性弹性阶段的拟合公式叫做直线经验公式：
小生：这……这也太简单了吧？直接用一条斜线来代替非线性失稳？这里的 和 是怎么来的？
老师傅：查表得来的。你看，对于 Q235 钢， ， 。 科学家负责在实验室里拉断成千上万根试件，找出这些常数；工程师负责查表，用最简单可靠的公式保卫建筑的安全。

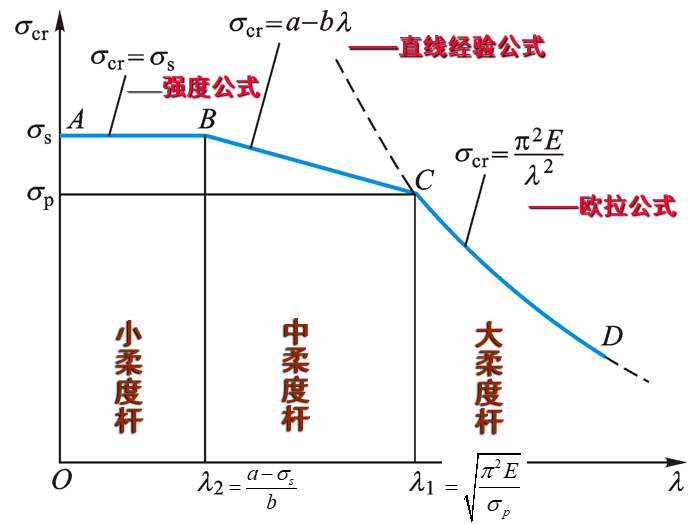

在 这个分界点之上，是严密的欧拉双曲线；在 之下，则是工程经验总结出的直线。既然我们现在手里既有理论公式，又有经验公式，那面临一根实际的压杆时，到底该怎么把它们结合起来算呢？下一夜，我们就把各种 的情况综合到一起，看看压杆的临界压应力到底该如何进行综合计算。
