一种汽车内外饰塑料卡扣的布置方法

相信看这篇文字的小伙伴都是业内人士，小狼在这里也不做过多赘述，直接长驱直入。

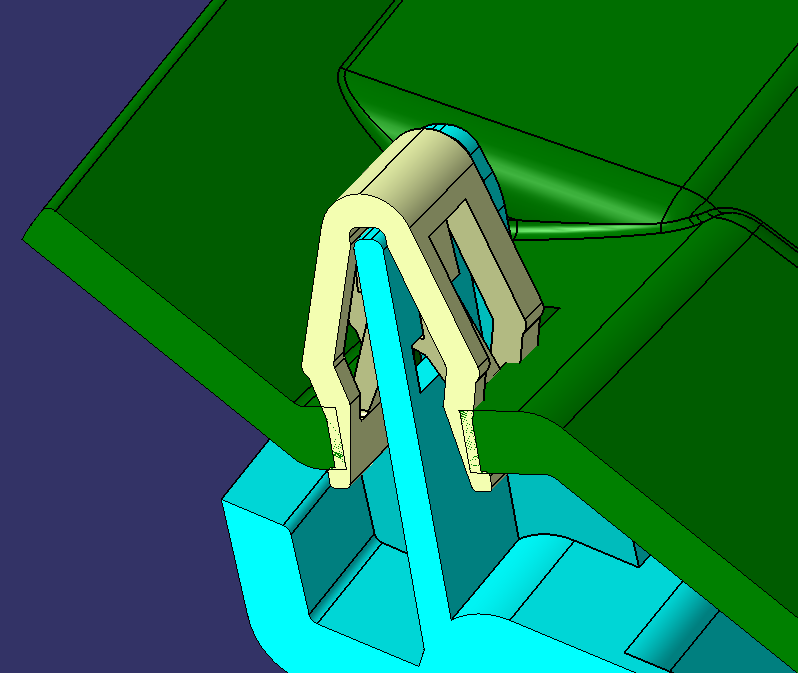

这种卡扣、依据不同材料、不同形式、不同拆卸要求等，有很多细分。但有一点：各尺寸的定义都是经过试验、甚至成熟产品上的长时间验证的。

因此，实际项目中，我们通常的做法是，不是从头开始画，而是从一个现有的项目上，切一个成熟的结构摆到新项目的数据里。

那么，这个“切下来，放到新项目数据上”这个过程，对应到CATIA软件里的具体操作，是怎样的呢？

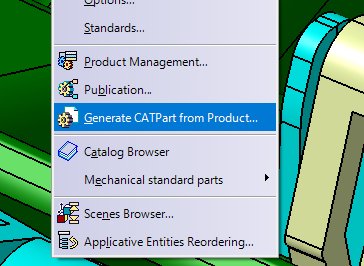

首先，历史项目中，你的结构和配合孔，通常都是在一个装配的不同零件里的。所以，第一步最好是把装配转成一个零件，里面包含所有结构的bodies。

然后，我们可以找到一个合适的平面，画一个合适的形状，然后再各body里做pocket（凹槽），把目标结构切下来。当然，你去做曲面，或者用其他方式去切，都可以。

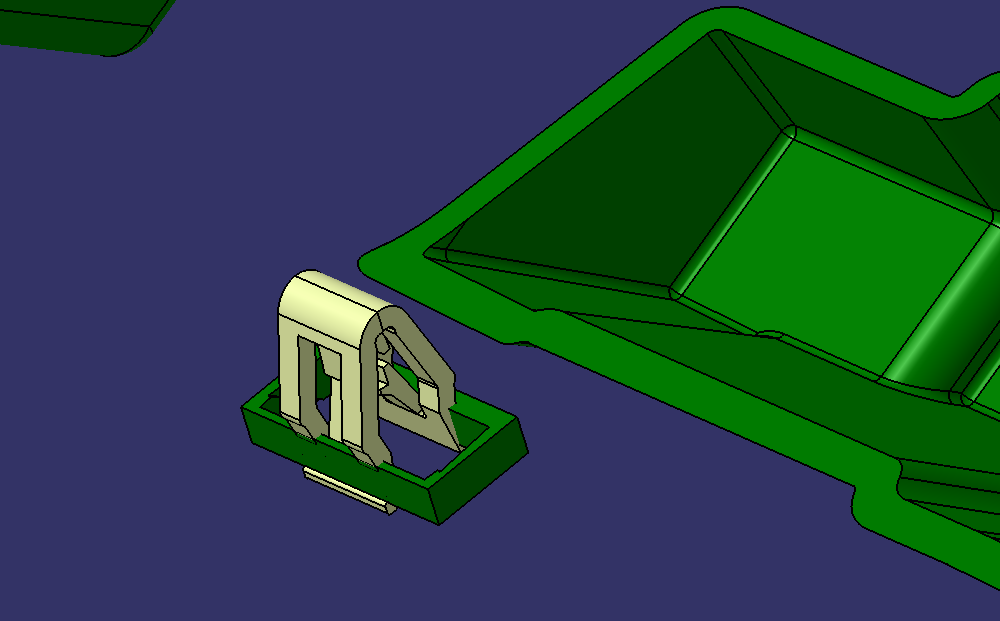

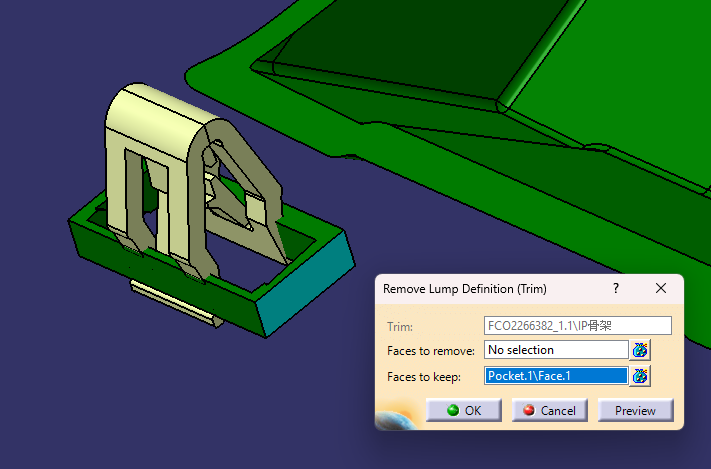

但通常都会存在切不干净的情况，如上图。对于这种同一个body上几何不连续的情况，我们可以通过布尔命令条里这个Remove lump命令。你可以选要移除的部分，或是要保留的部分，那么所选这个面所属的实体，就会被对应保留或移除。

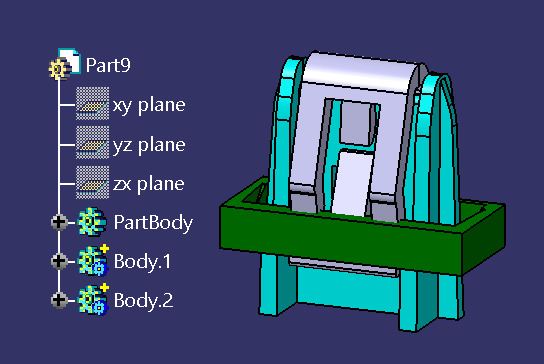

最终整理下来，大概是下面这种效果。

接下来，为了能让这一整坨东西一起移动，并保持相互之间的配合关系不变，我们需要为它创建一个定位基准，小白的习惯通常就是创建一个轴系。接下来的操作，取决于个人习惯，我这里只分享我的方法：

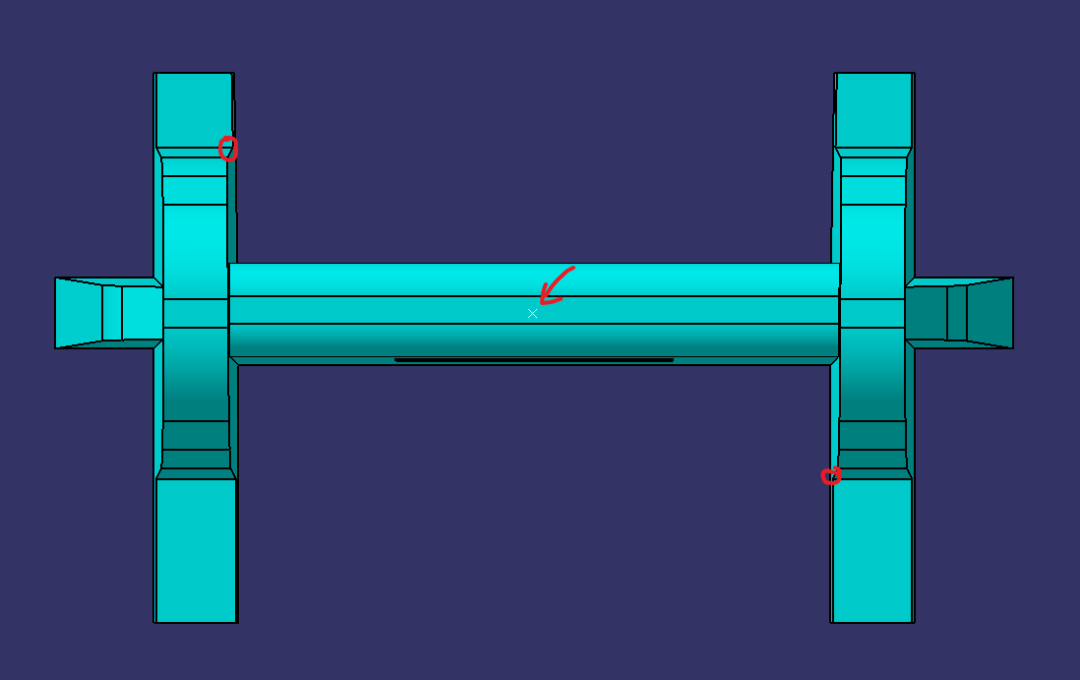

先做这两个点的中点，作为参考点。

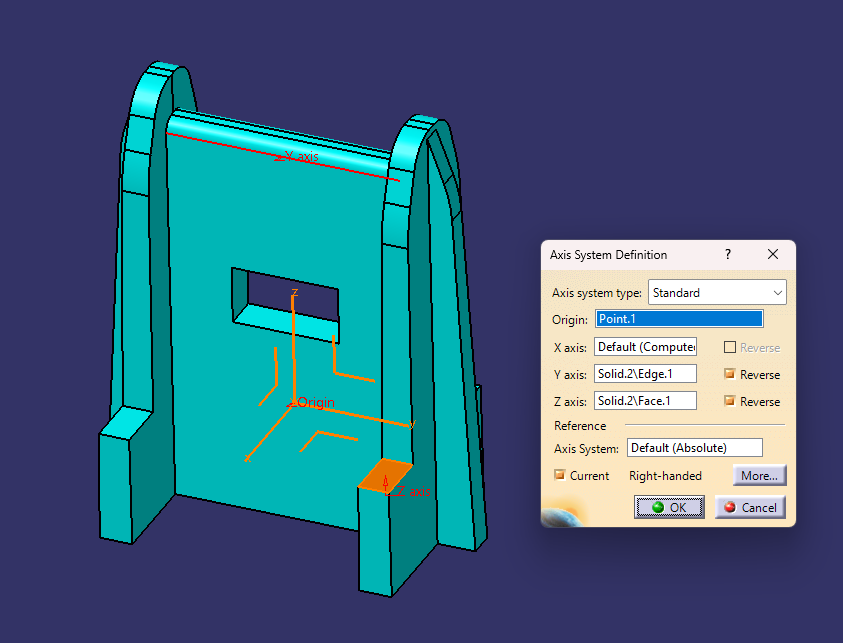

以插拔方向限位面的法向为z轴，再至于x和y轴，就随意了，只要保证卡扣在这个轴系下是摆正的状态就行。

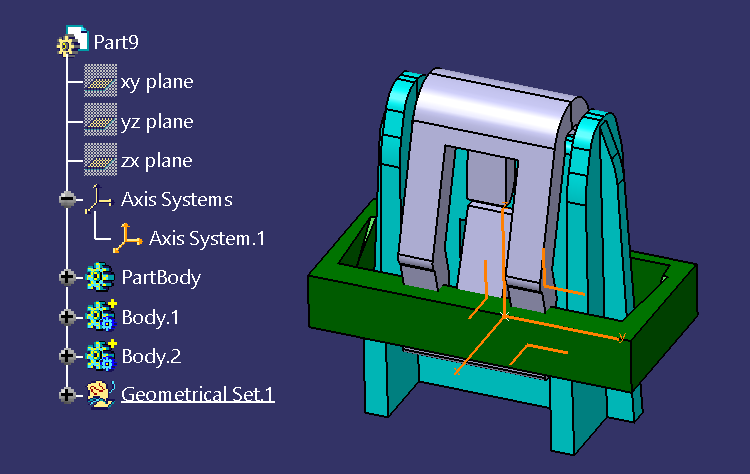

这样，我们就有一个带所有配合结构和定位信息的卡扣Part啦！

最后，就是如何把这一坨摆到新零件里。

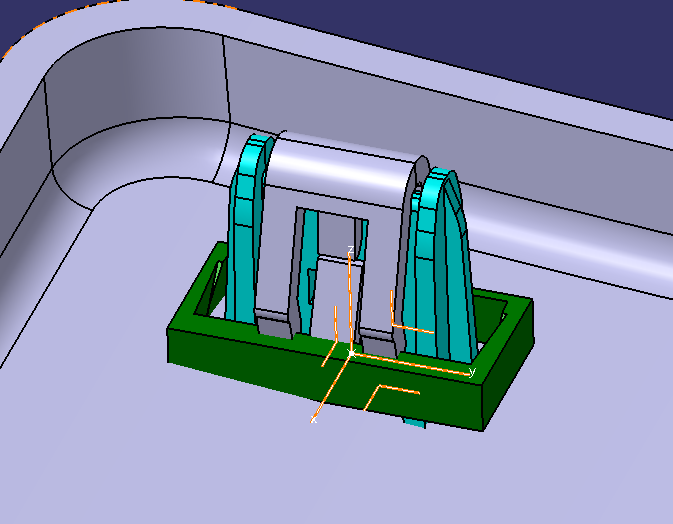

首先，当然是需要在新的零件数据里，把定位的轴系建立出来。比如z轴用主出模方向，x轴用滑块方向等等…

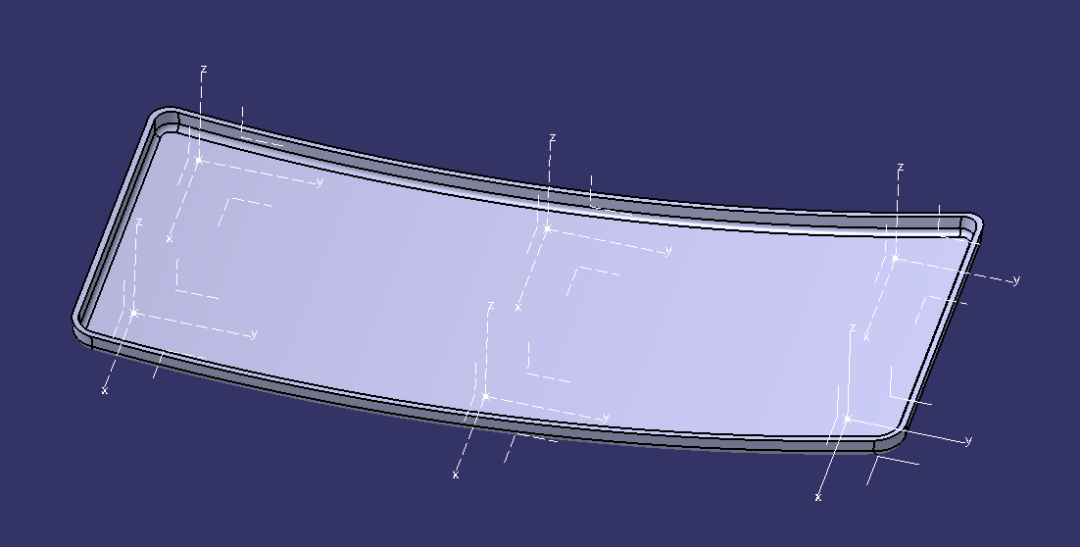

接下来，你可以用零件里的轴系到轴系的移动命令，将之前处理好的那一坨复 制进去，移动到目标位置。

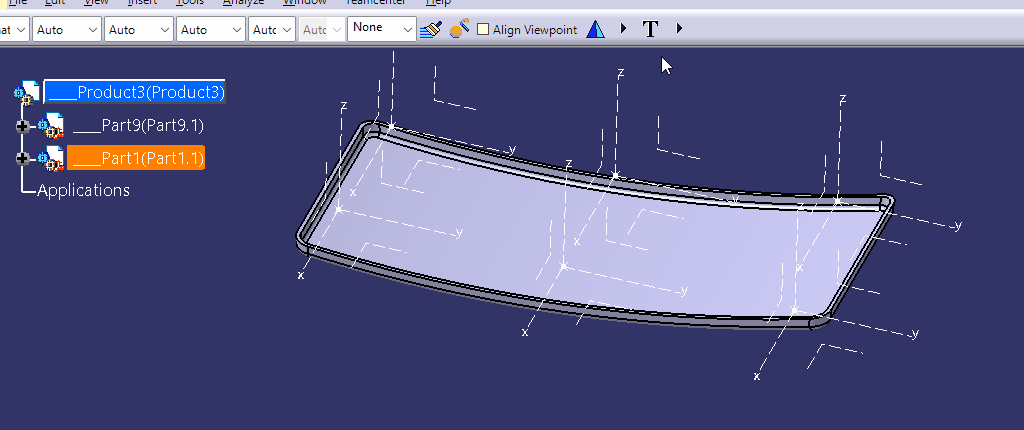

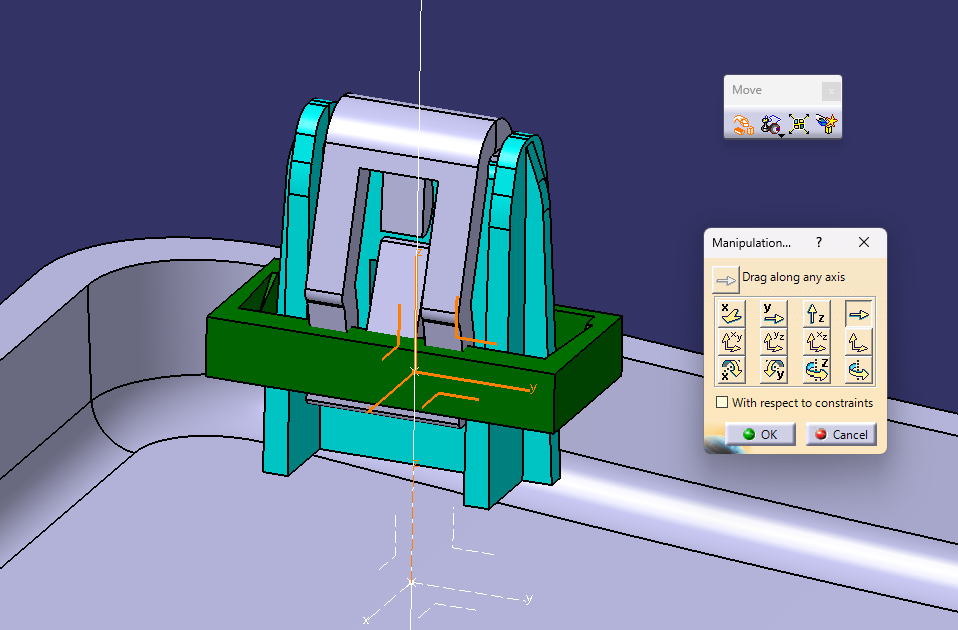

不过小编在装配里，直接做 轴系到轴系的对齐移动。

而上述操作，当然也可以通过写一段宏代码，来瞬间自动完成！

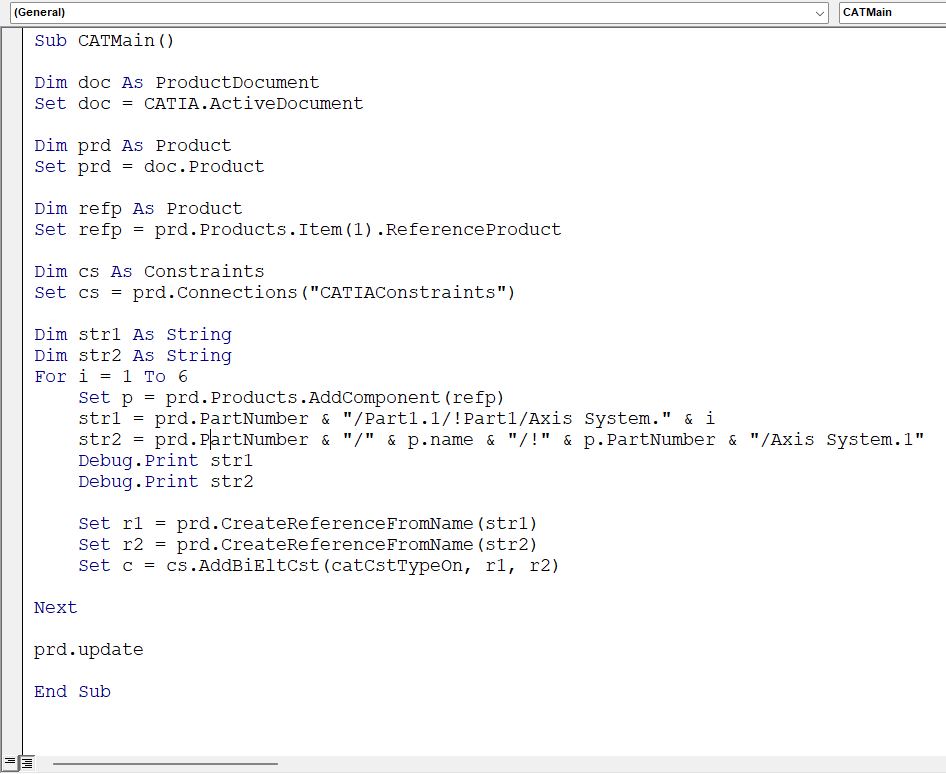

对应的代码也很简单，就是For循环里套个轴系的相合约束，完整代码如下，通过录制宏就可以得到。
