随机载荷下的疲劳：随机响应疲劳分析核心解析
在实际工程场景中，结构承受的载荷往往不是规律的正弦循环，而是复杂的随机载荷 —— 比如汽车行驶时的路面颠簸、工程机械作业时的振动冲击、压力容器的压力波动等。这类载荷的大小和方向随时间无固定规律，传统的确定性疲劳分析方法已无法精准评估寿命。而随机响应疲劳分析，通过功率谱密度（PSD）技术量化随机载荷的统计特性，为解决这一问题提供了科学方案。今天，我们就拆解随机响应疲劳分析的核心逻辑，聚焦 PSD 力矩计算与应力范围概率评估。
一、随机响应疲劳分析的核心逻辑：从 “确定性” 到 “统计性”
随机载荷的本质是 “不确定性”—— 无法用明确的函数表达式描述其随时间的变化，但可以通过统计规律（如均值、方差、功率谱密度）量化其能量分布。随机响应疲劳分析的核心思路的是：
1. 将随机载荷转化为功率谱密度（PSD）函数，表征载荷在不同频率下的能量贡献； 2. 通过结构动力学分析，得到焊缝关键位置（如焊趾）的应力 PSD 响应； 3. 基于应力 PSD 计算 “PSD 力矩”，建立频率与应力能量的关联； 4. 生成 “周期数 - 应力范围” 的概率密度函数，统计不同应力范围的出现概率； 5. 结合 SN 曲线，采用 Miner 线性累积损伤理论计算总疲劳损伤与寿命。
与确定性疲劳分析相比，随机响应分析更贴合工程实际，能精准捕捉随机载荷的 “统计特性”，避免因载荷简化导致的寿命预测偏差。
二、关键步骤 1：PSD 力矩计算 —— 量化应力的频率能量分布
PSD 力矩（mₙ）是随机响应疲劳分析的核心中间参数，其本质是通过对 “频率 - PSD 响应” 的加权求和，量化不同频率下应力能量对疲劳损伤的贡献。
1. PSD 力矩的定义与计算公式
PSD 力矩基于随机响应分析得到的 “应力 PSD 响应” 计算，公式为：(m_n = \sum_{k=1}^{N} f_k^n G_k \delta f)
2. 核心参数解析
• mₙ：第 n 阶 PSD 力矩（n 为力矩阶数，疲劳分析中常用 n=0、2、4 阶，分别对应不同的统计特性）； • fₖ：第 k 个频率点的频率值（Hz），覆盖随机载荷的主要频率范围； • Gₖ：第 k 个频率点对应的应力 PSD 响应值（MPa²/Hz），表征该频率下应力的能量密度； • δf：频率间隔（Hz），即相邻两个频率点的差值（δf = fₖ₊₁ - fₖ）； • N：频率点总数，频率范围越宽、间隔越密，N 越大，计算精度越高； • 求和运算：遍历所有频率点，将每个频率点的 “频率 n 次方 ×PSD 响应 × 频率间隔” 求和，得到总 PSD 力矩。
3. PSD 力矩的物理意义
不同阶数的 PSD 力矩对应不同的物理含义，为后续应力范围概率计算提供基础：
• 0 阶力矩（m₀）：表征应力 PSD 的 “总能量”，与应力的方差直接相关； • 2 阶力矩（m₂）：表征应力在频率域的 “能量分布中心”，反映主导频率的贡献； • 4 阶力矩（m₄）：表征应力能量的 “高阶分布特性”，影响应力范围的极值统计。

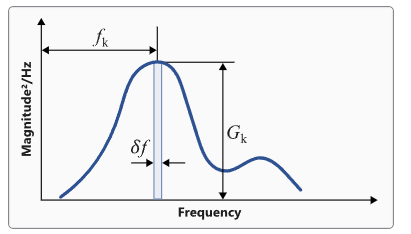

PSD 力矩的计算逻辑可通过下图直观呈现，清晰展示频率、PSD 响应与力矩的关联：
图 1. PSD 力矩计算示意图
三、关键步骤 2：应力范围出现概率计算 —— 统计随机载荷的损伤贡献
随机载荷下，焊缝会经历无数次大小不同的应力循环，不同应力范围对应的循环次数（出现概率）直接决定了总疲劳损伤。因此，在得到 PSD 力矩后，需进一步计算 “应力范围出现概率”—— 即某一应力范围 ΔSᵢ在整个载荷历程中出现的概率 P (ΔSᵢ)。
1. 应力范围的定义与区间划分
• 应力范围 ΔS：循环中最大应力与最小应力的差值（ΔS = Sₘₐₓ - Sₘᵢₙ），是疲劳损伤的核心指标； • 区间划分：将可能出现的应力范围划分为若干连续区间，每个区间的宽度为 δS（用户可自定义，δS 越小，概率计算精度越高），第 i 个区间的中心应力范围为 ΔSᵢ，区间范围为（ΔSᵢ - δS/2，ΔSᵢ + δS/2）。
2. 出现概率的计算公式
第 i 个应力范围区间的出现概率为：(P(ΔS_i) = p \cdot δS_i)
3. 核心参数解析
• P(ΔSᵢ)：应力范围 ΔSᵢ在区间（ΔSᵢ - δS/2，ΔSᵢ + δS/2）内出现的概率，所有区间的概率之和为 1； • p：应力范围的概率密度函数值（1/MPa），由 PSD 力矩通过统计理论（如 Rayleigh 分布、Gaussian 分布）推导得出，反映单位应力范围内的出现概率； • δSᵢ：第 i 个区间的宽度（MPa），若采用等宽区间划分，则 δSᵢ=δS（常数）。
4. 概率计算的核心逻辑
随机载荷下的应力响应通常遵循 Gaussian 正态分布，因此应力范围的出现概率可基于 “正态分布的极值统计” 推导：
• 首先通过 PSD 力矩计算应力的标准差（与 m₀直接相关）； • 基于标准差和结构动力学特性，确定应力范围的概率密度函数 p (ΔS)； • 对 p (ΔS) 在区间（ΔSᵢ - δS/2，ΔSᵢ + δS/2）内积分，得到该区间的出现概率 P (ΔSᵢ)。
简单来说，应力范围出现概率的物理意义是：在整个服役周期内，应力范围落在 ΔSᵢ附近的循环次数占总循环次数的比例 —— 比例越高，对疲劳损伤的贡献越大。
四、随机响应疲劳分析的工程价值与应用场景
随机响应疲劳分析的核心价值在于 “精准量化随机载荷的损伤效应”，其典型应用场景包括：
1. 汽车行业：车身缝焊在路面颠簸、发动机振动下的疲劳寿命评估； 2. 工程机械：挖掘机、起重机等设备的焊缝在作业冲击载荷下的可靠性分析； 3. 航空航天：飞行器结构焊缝在气流扰动、发动机噪声等随机载荷下的寿命预测； 4. 压力容器：化工容器、管道焊缝在压力波动、流体冲击下的疲劳评估。
与传统方法相比，该分析方法的优势体现在：
• 无需简化随机载荷为正弦循环，保留载荷的原始统计特性； • 能捕捉到极端应力范围的出现概率，避免因忽略极端载荷导致的安全隐患； • 结果更贴合实际服役情况，为结构优化提供更可靠的依据。
五、总结：随机响应疲劳分析的 “关键链路”
随机响应疲劳分析针对缝焊结构的核心链路可概括为：
1. 随机载荷→PSD 函数（载荷能量频率分布）； 2. 结构动力学分析→应力 PSD 响应（焊缝应力能量频率分布）； 3. 应力 PSD→PSD 力矩（量化不同频率的能量贡献）； 4. PSD 力矩→应力范围概率密度函数 p (ΔS)； 5. 概率积分→应力范围出现概率 P (ΔSᵢ)； 6. 结合等效 S-N 曲线→Miner 损伤累积→总疲劳寿命。
这一链路的核心是 “从载荷统计特性到损伤统计评估” 的层层递进，通过 PSD 技术和概率理论，解决了随机载荷下疲劳分析的 “不确定性” 难题。
下一期，我们将结合具体案例，演示如何将随机响应分析与前文的缝焊疲劳评估体系结合，完成从随机载荷输入到寿命输出的完整流程。如果对 PSD 力矩计算、概率密度函数推导有疑问，欢迎在评论区留言探讨！
