3D实例教程 | 复杂齿形不会画？中望3D螺纹命令轻松拿捏精密转子

打开中望3D 2026及以上版本。

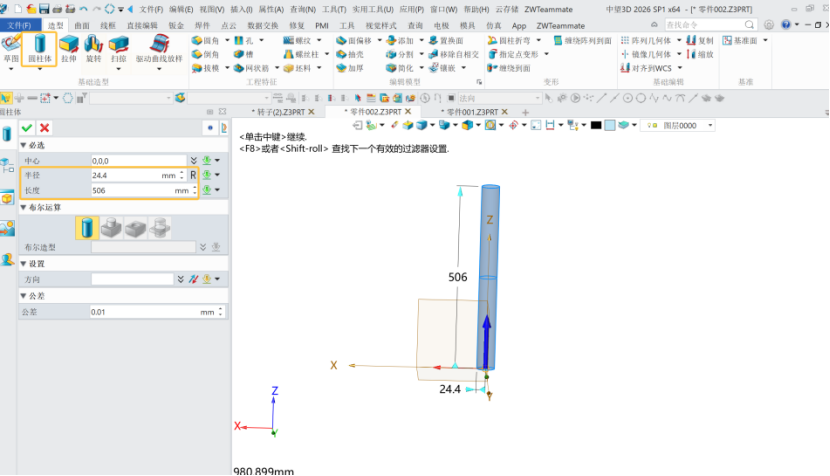

1.点击【新建】-【零件】，进入零件绘图界面，使用圆柱体命令绘制转子的基体

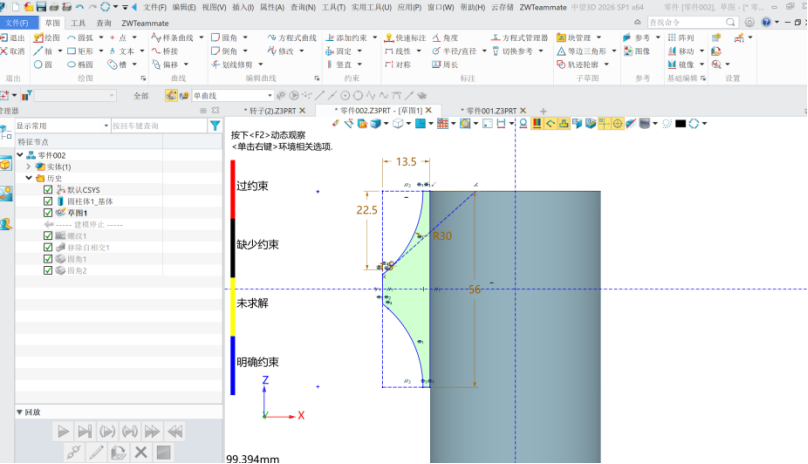

2.绘制转子螺纹的截面

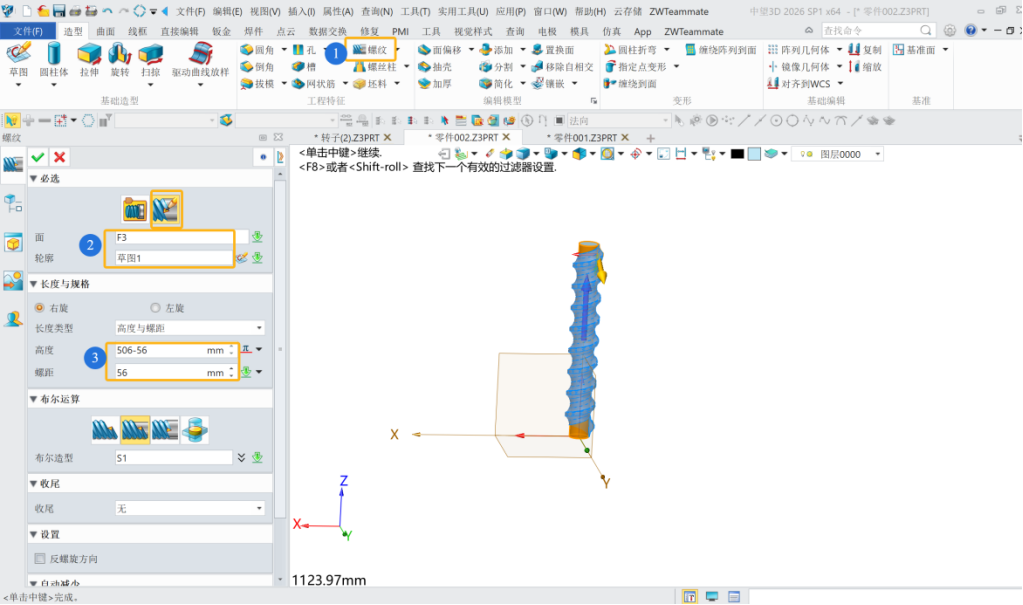

3.使用【螺纹】命令，将草图生成真实螺纹，这里要选择第二个图标【自定义轮廓】，设置好【高度和螺距】（螺距按照草图的最大高度，这样每圈螺纹之间刚好贴合。高度设置圆柱的长度减去螺距即可。）

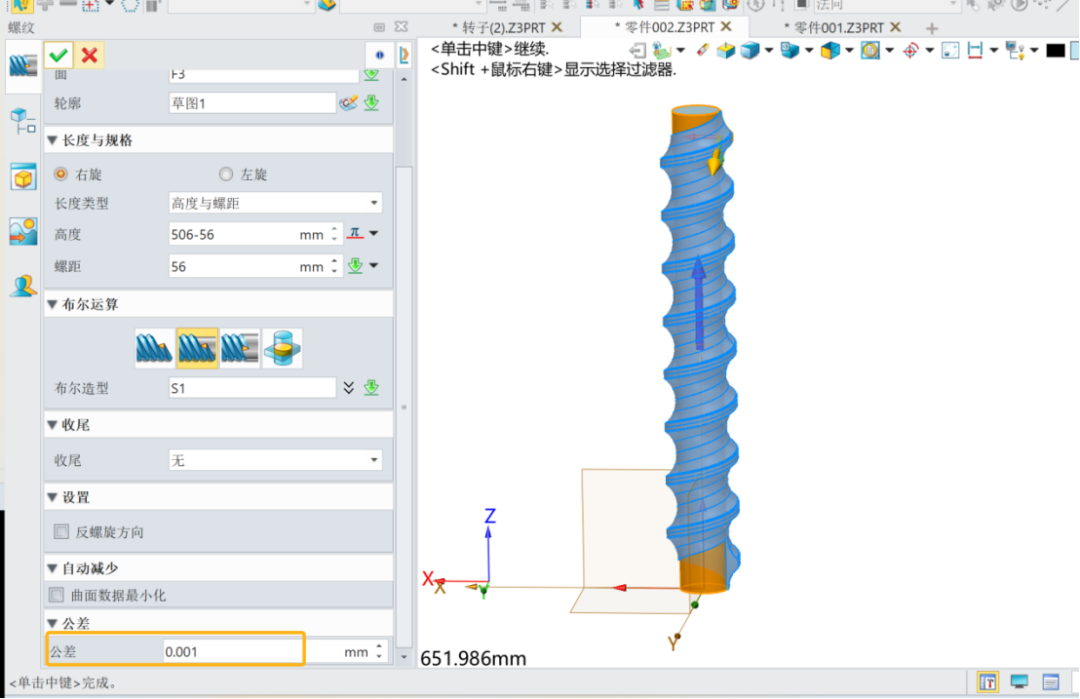

4.这里如果计算失败，不能生成，在螺纹特征最下面设置下公差，这里设置的是0.001

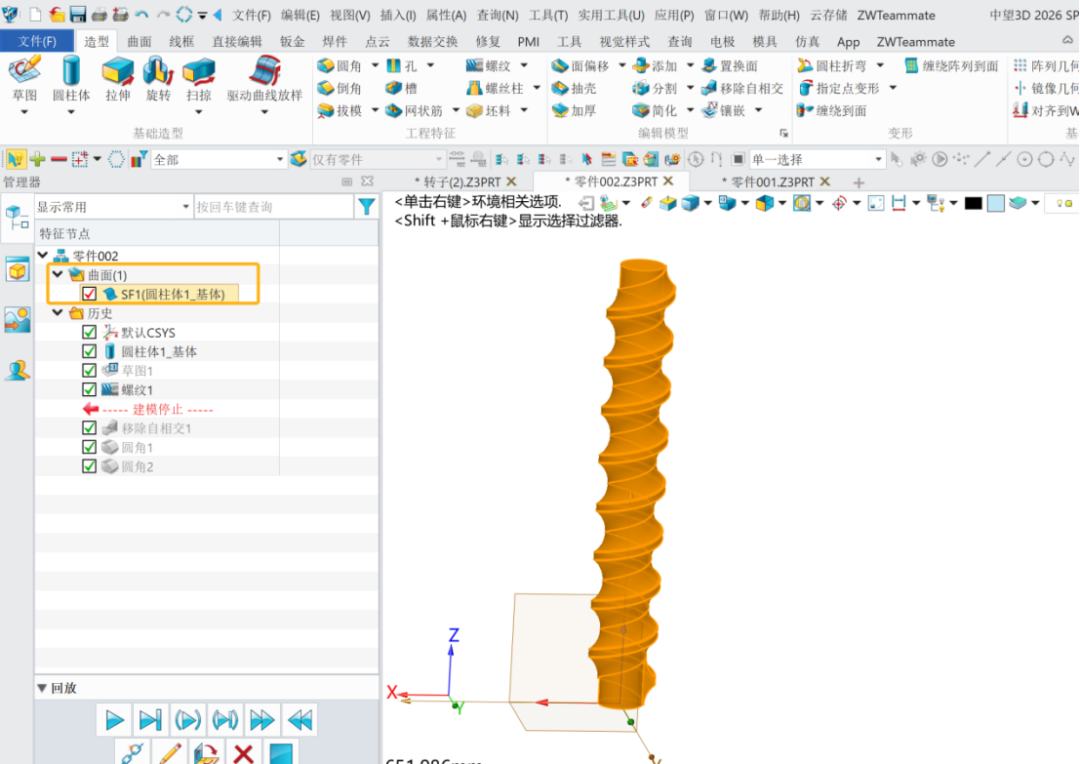

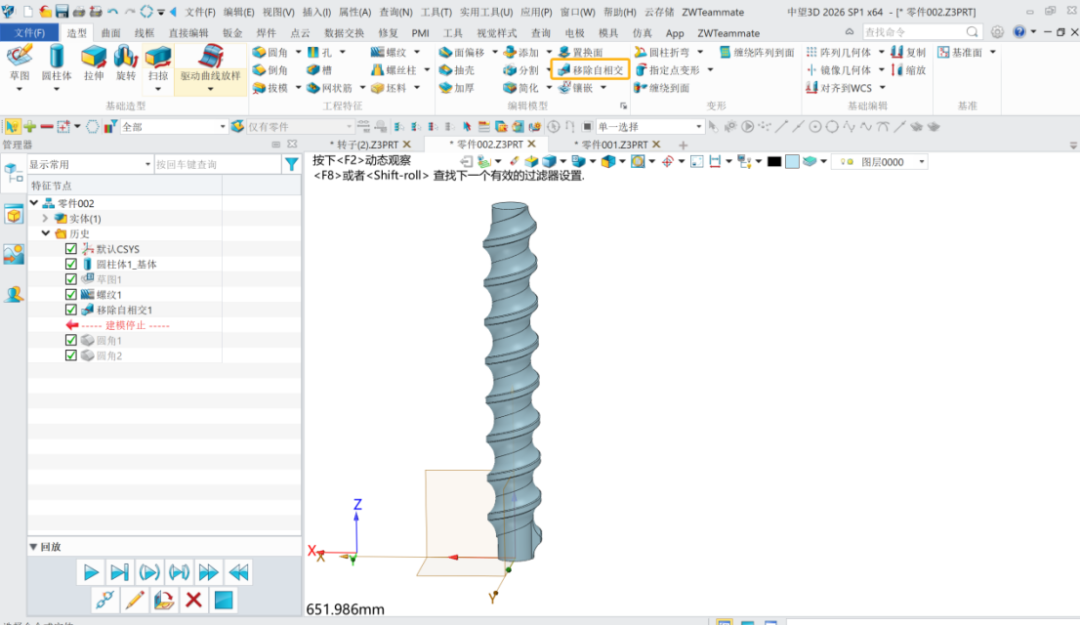

5.生成之后显示的是曲面 是因为在软件计算中 不会自动把贴合的上下两个面合并，使用【移除自相交】命令，将贴合部分的曲面自动修剪，形成实体

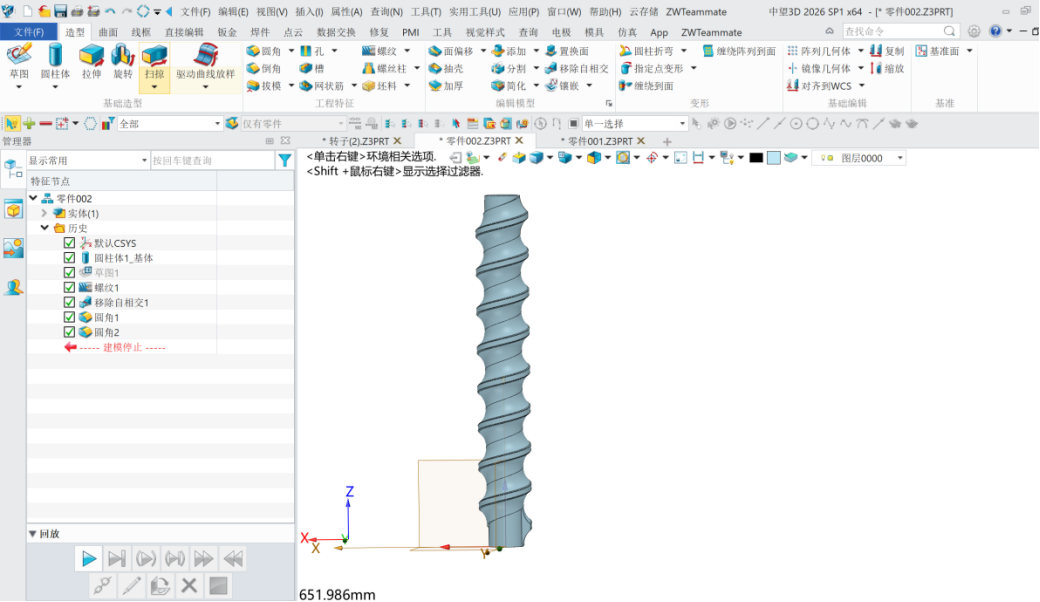

6.根据需要添加圆角即可
