产品辐射发射超标深度解析：从PCB设计到经典案例复盘
在PCB的EMC设计中，电源地（PGND）与信号地（GND）的处理方式，始终是工程师讨论的焦点。目前业界主要存在两种观点：
主张单板的GND应作为独立系统，不与PGND直接相连。GND作为数字信号的回流地，主要与低压电源发生能量传递。其绝对电位并不影响工作，关键在于与电源间形成稳定的电位差。将GND与机壳连接，主要是为了抑制GND上的高频噪声，而非出于直流电位的考虑。
另一种观点认为，为防止静电积累和电位漂移，GND需要通过一定方式（如高阻或单点）与结构地（PGND）连接。但支持观点一的工程师认为，只要系统完全隔离且无摩擦起电风险，金属材质的GND本身具备向空气缓慢放电的特性，不易产生静电积累，因此无需特意连接。
二、 经典案例复盘一：被忽视的电源平面耦合
现象描述：

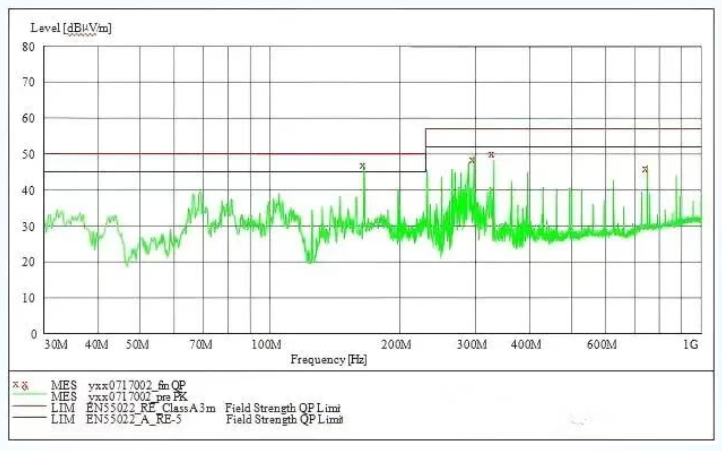

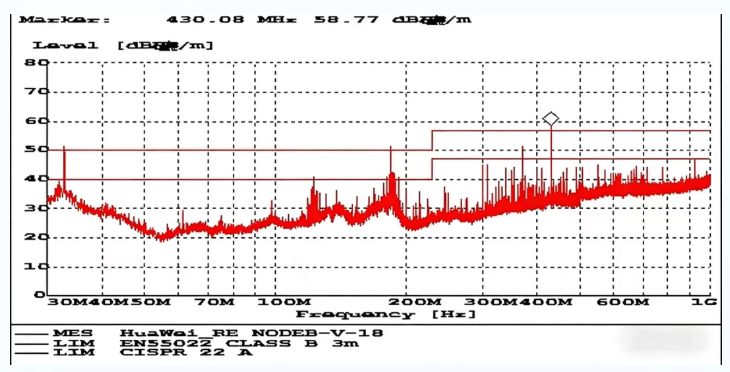

某基带框在进行辐射发射测试时，发现频点 32.76MHz 处辐射值高达53.8dB，超出CLASS A限值近4dB。
排除法： 拔掉主控板后辐射消失，确认干扰源来自主控板或与之相关的电路。
初步抑制： 在电源线上套上磁环，该频点辐射消失，提示干扰可能通过电源线传导发射出去。
PCB审查： 详细审查背板和主控板PCB，发现两个关键设计：
时钟走线： CELLBUS时钟走线采用了两端匹配的方式，通过上拉电阻匹配到VTT层（端接电源层）。
平面重叠： 主控板上，VTT电源层与-48V电源层（及-48V_GND） 存在大面积的重叠区域。
CELLBUS总线上的高频干扰，通过不完善的匹配网络耦合到了VTT层。由于VTT层与-48V电源层大面积重叠，两者之间形成分布式电容，导致高频干扰通过层间耦合，成功“窜入”-48V电源层。最终，携带干扰的-48V电源线充当了高效天线，将32.76MHz的噪声辐射出去。
这个案例警示我们，在多层板设计中，不仅要关注走线，更要关注电源平面的完整性与层叠耦合关系。不同电源平面间的重叠，哪怕只在高频等效上形成通路，也可能成为干扰传播的“隐形通道”。
当辐射发射测试失败时，很多工程师习惯于首先检查PCB的布线与布局。但以下电路的设计质量，往往对RE结果起着决定性作用：
时钟信号的上升沿陡峭度是决定其谐波辐射强度的关键。不合理的匹配（如始端串联电阻阻值过小或过大）会导致信号过冲、振铃，从而产生丰富的高频谐波，成为强大的辐射源.
芯片电源引脚的去耦电容如果摆放不当、容值选择不佳或回路电感过大，将无法为高频开关电流提供低阻抗回路，导致电源完整性问题，进而将噪声引向空间。
四、 经典案例复盘二：跨接电容的“弄巧成拙”
现象描述：
某数通产品在RE测试中，165MHz 频点裕量不足，不满足Class A要求。该频率恰为系统总线频率33MHz的5次谐波。
PCB布局审查：

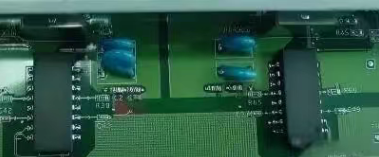

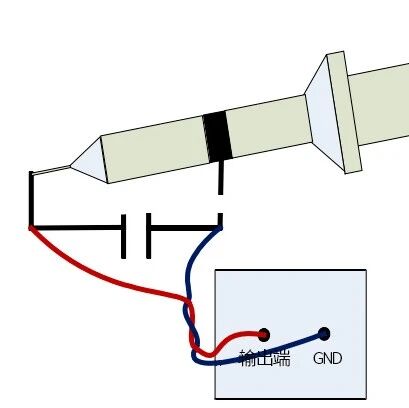

检查单板，发现GND与PGND分割处有用于跨接的电容。但电容的布局方式非常典型：并非直接跨在分割线上，而是通过一段较长的GND引线连接到电容焊盘，再通过另一段走线接到PGND。
怀疑点： 分析认为，这段额外的GND引线恰好成为了耦合路径，将GND上的33MHz谐波干扰（165MHz）高效地耦合到了PGND上，最终通过连接的网线辐射出去，使得跨接电容形同虚设。
验证： 工程师刮断了电容与GND和PGND之间的连接走线。

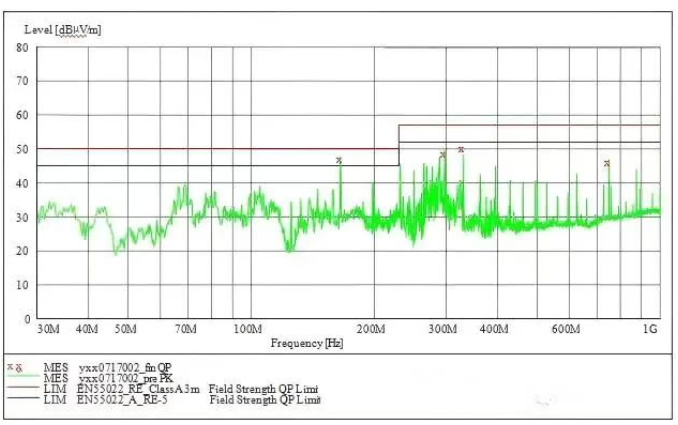

结果： 重新测试，165MHz频点辐射基本消失，问题解决。
为了确认正确的接法，将电容直接跨接在地分割的焊盘上（紧贴分割线），重新测试，结果依然超标。这表明，在该特定设计（可能是GND噪声较大）中，即使正确连接，电容也成为了干扰从GND耦合到PGND的桥梁。
GND与PGND之间的跨接电容是一把“双刃剑”。虽然其初衷是为高频噪声提供回流路径，但如果GND本身噪声严重，或者布局走线不当，它反而会成为干扰耦合到I/O接口地（PGND）的罪魁祸首，最终通过外部电缆造成辐射超标。
辐射发射问题的根源往往隐藏在PCB的层叠设计、电路匹配细节以及地的处理方式中。面对超标问题，我们不仅要有理论分析，更要善于通过对比试验（如割线、加磁环）来精准定位。希望今天的两个案例，能为您在处理电磁兼容问题时，提供一些新的思路和参考。
