Fluent的Motion Definition定义动网格运动
注意事项：本文基于 Ansys 2026R1 版本编写，其他版本可能有差异。
1 概述
在过去使用动网格时，需要使用 profile（数据表）或者UDF（User-Defined Functions，用户自定义函数）来定义刚体的边界运动规律。但是无论profile还是UDF，都需要额外引入外部文件，带来文件管理、检查排错、兼容性等诸多问题。
从 Ansys 2024R2 版本开始，Fluent 新添加的 Motion Definition 功能，可无须外部文件，直接定义刚体运动。
2 使用方法
2.1 设置运动规律

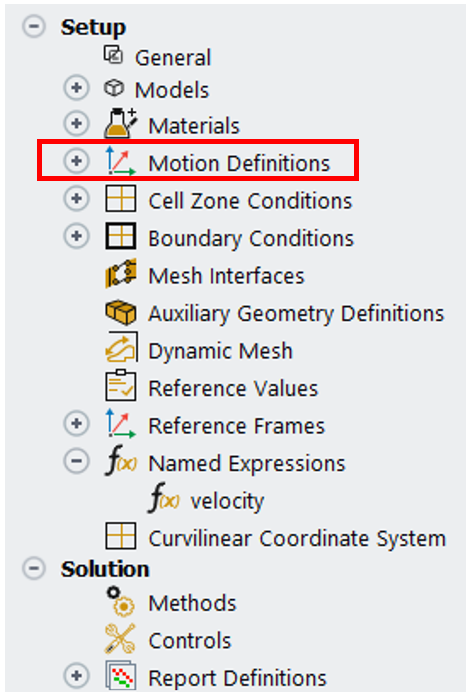

在 Fluent 界面左侧的树状菜单中，可直接添加已知的运动规律。

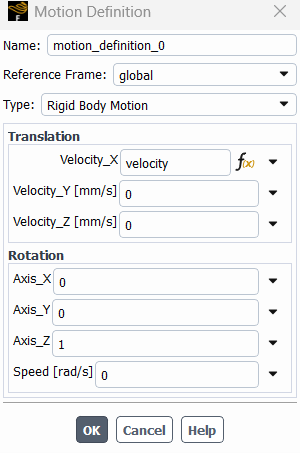

在运动规律的设置面板，可自行设置运动参考系和各方向的运动规律。截至 2026R1 版本，运动规律设置仅支持常数和表达式两类方法，无法使用UDF、profile等其他方式。
若某些运动规律在全局坐标下设置比较复杂，可在 Fluent 中自行设置局部坐标系，并基于局部坐标系中定义，从而简化运动规律设置。
表达式的单位要求：
平动的分量，表达式运算单位为 m/s
旋转轴，表达式运算单位为无量纲
旋转速度，表达式运算单位为 rad/s
在编写表达式时，不需要严格采用国际标准单位制，可采用物理含义相同的其他单位，例如速度采用 km/h 定义。

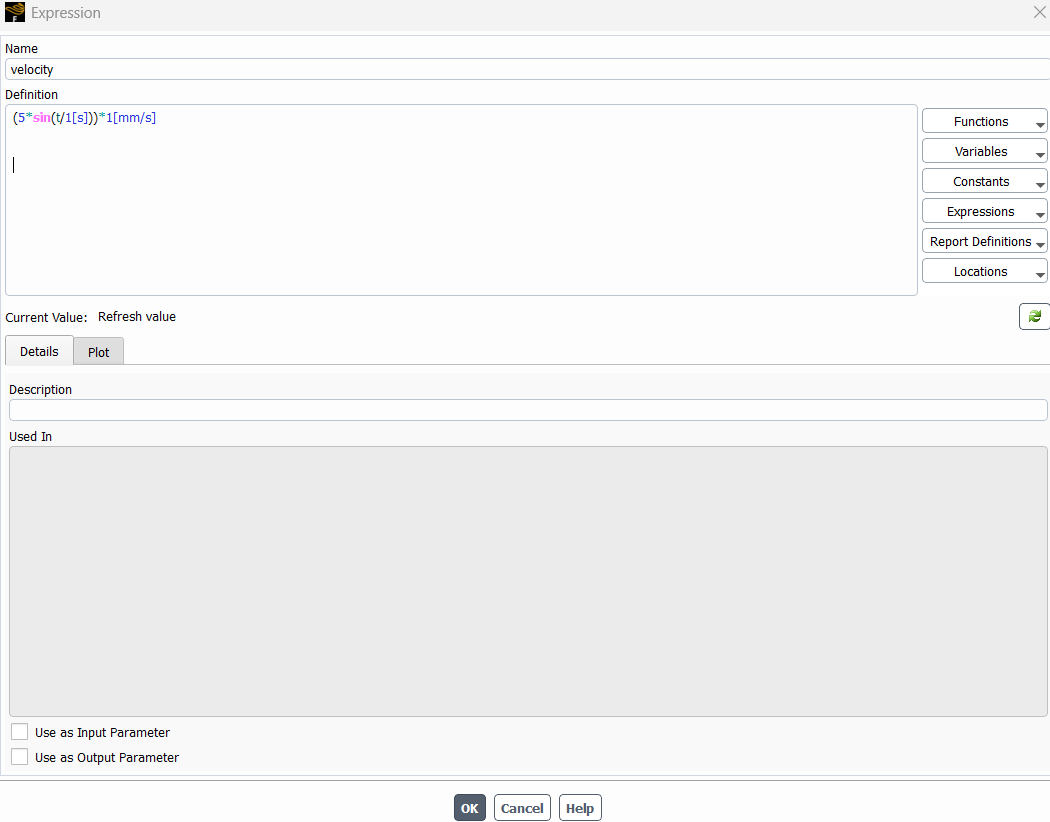

如上图中，X方向的速度表达式定义如图所示：
文字版：(5*sin(t/1[s]))*1[mm/s]
Fluent 中可设置多个运动规律，并分别添加给不同部分。
2.2 添加运动规律
运动规律仅可用于动网格中的刚体运动设置。区域设置（cell zone conditions）中的坐标系运动或者网格运动部分，暂时无法直接调用。

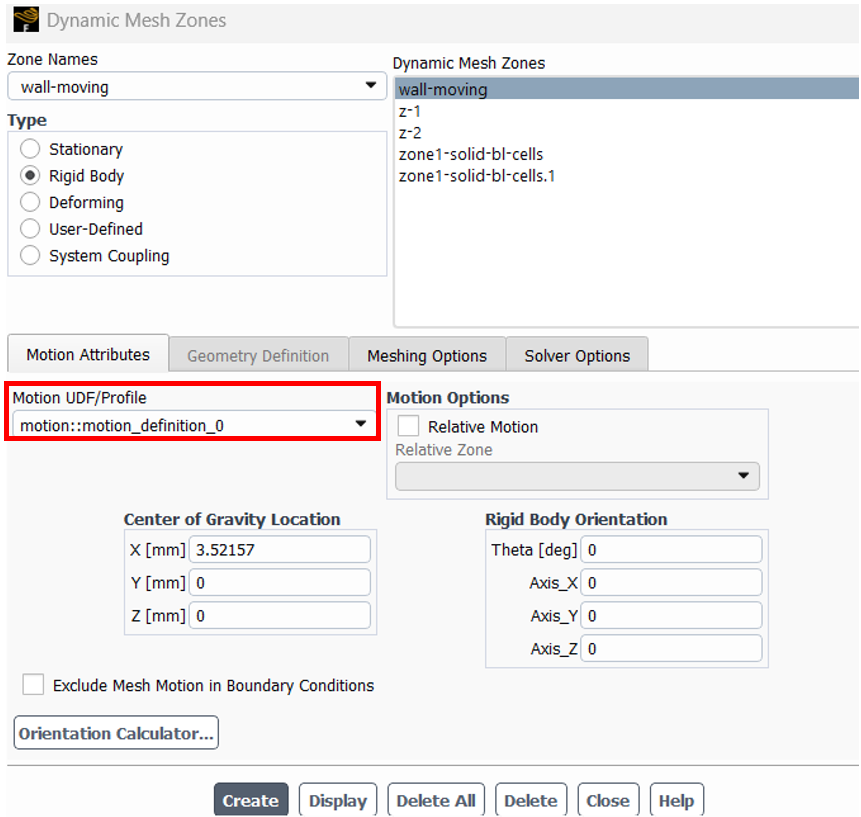

在动网格设置中，对某个边界或者区域，将类型设置为刚体运动，即可在运动设置中，调用已设置的运动规律。

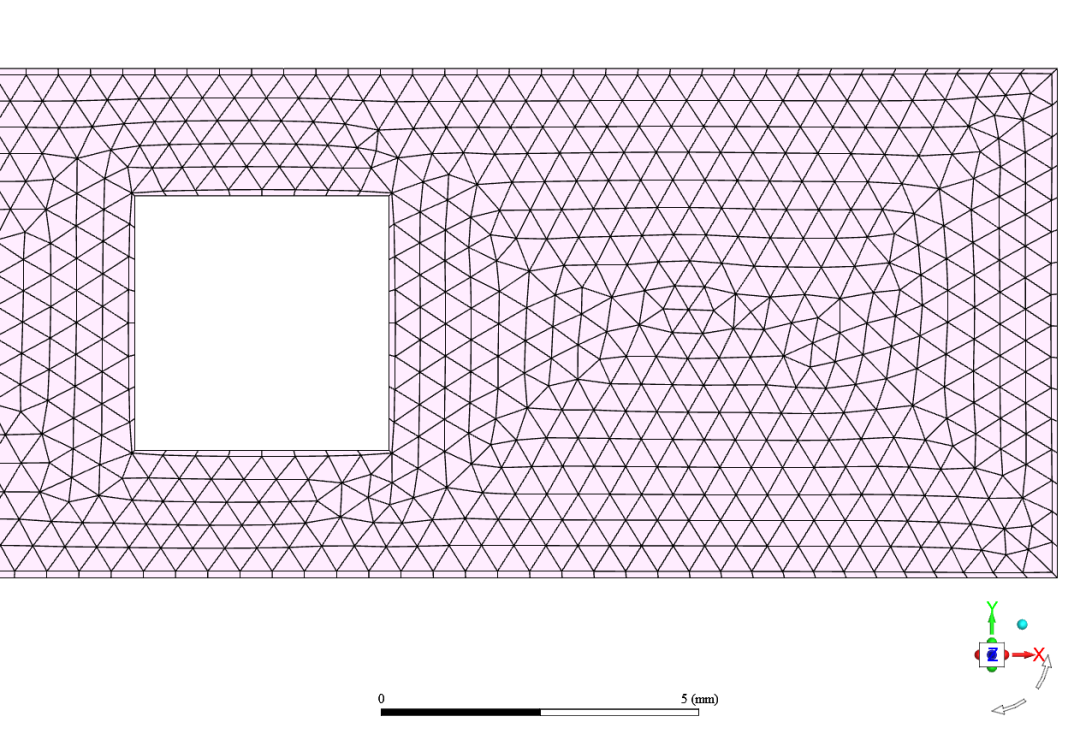

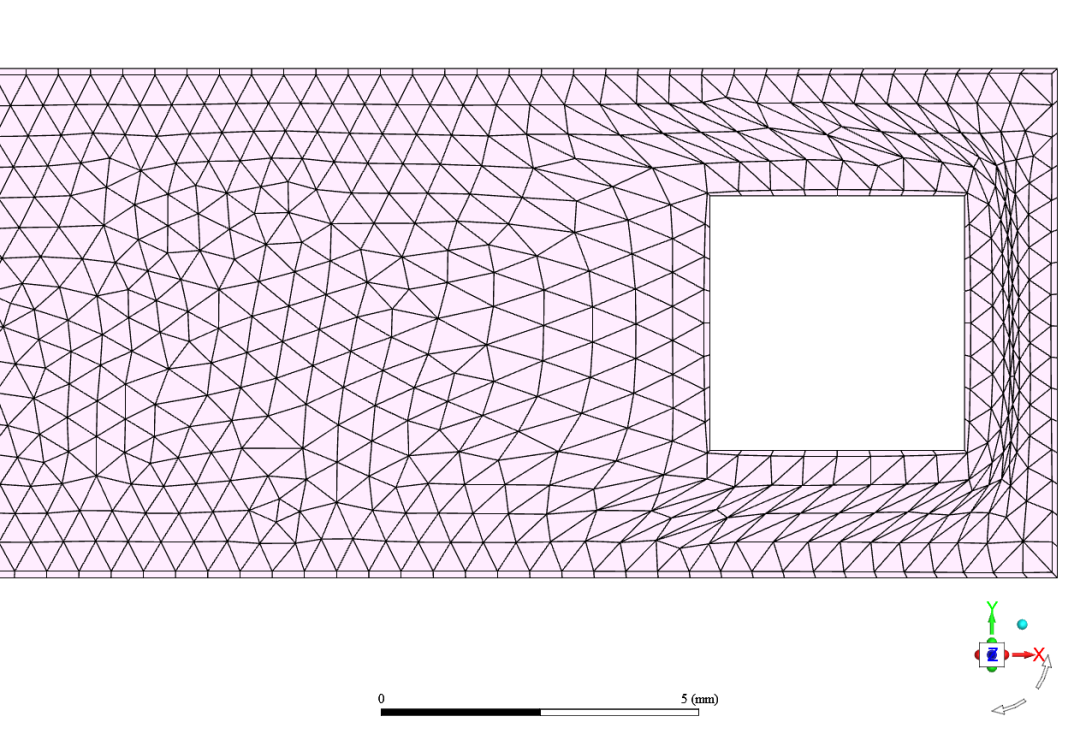

下面两张图分别为初始时刻和运动一段时间后，各自的网格状态。两个网格图，均为同一视角。
