第77夜 | 压杆稳定4：其他边界条件下的临界应力
地点：力学研讨室。
人物：
小生：正看着自己推导出的欧拉公式 ，若有所思。
老师傅：拿着一根柔性塑料尺，准备演示不同边界条件下的弯曲。
1. 破局的钥匙：为什么找“拐点”？
小生：师傅，昨天那节课我搞懂了。两端铰支压杆的欧拉公式推导逻辑非常严密。但是工程中，柱子的两端不一定都是用销钉铰接的。比如厂房的立柱可能是两端死死固定在地基和梁上的。遇到这些不同边界条件的压杆，难道我们要针对每一种情况，重新去解一次常系数线性微分方程吗？
老师傅：好问题。如果每次都从头解微积分，工程计算就太繁琐了。前人非常聪明，他们找到了一个“偷梁换柱”的方法——引入“相当长度”的概念。
在引入它之前，你先回想一下，两端铰支压杆的两端，在力学上有什么共同特征？

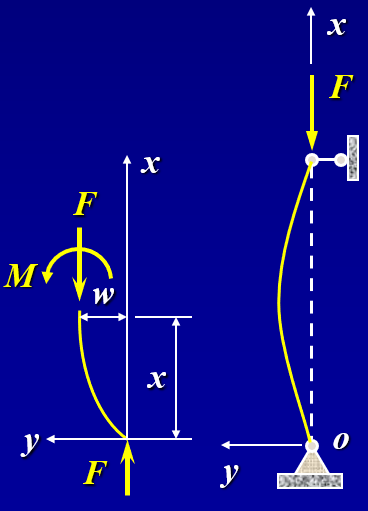

小生：铰链不能限制转角，所以两端的弯矩 都等于 0。
老师傅：顺着这个思路。根据梁的挠曲线近似微分方程 ，既然两端 ，那在端点处，挠度 的二阶导数 是多少？
小生：也是 0。在数学上，曲线二阶导数为 0 的点，正是拐点（Inflection Point）！
老师傅：一语道破天机！两端铰支压杆的长度 ，在本质上就是两个相邻拐点之间的距离！在这两个拐点之间，压杆刚好鼓成了一个完整的“半波正弦曲线”。
这就给了我们一把万能 钥匙：面对任何复杂的边界条件，我们不需要重新解方程。我们只需要在它失稳的挠曲线上，找出二阶导数为 0 的拐点，量出拐点间的距离。这段距离，就是它等效成两端铰支压杆的“相当长度”。
2. 顺藤摸瓜：两端固支与一端固支一端铰支
小生：原来如此！找相当长度就是找拐点的间距。师傅，咱们用这把钥匙来看看其他边界条件。
老师傅：好，先看第一种：一端固支，一端滑动固支（简称为两端固支）。

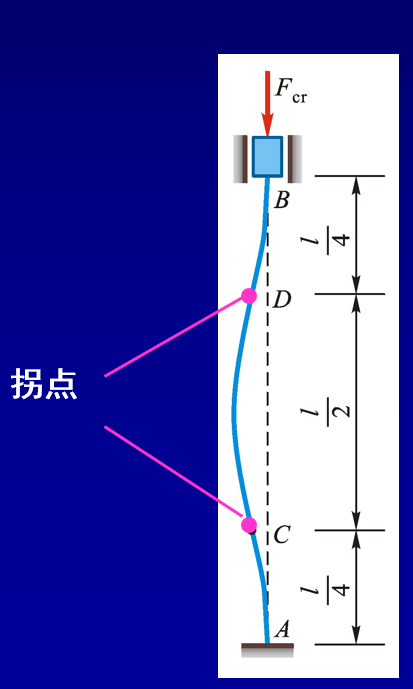

两端都被死死夹住，不准转动。当它失稳弯曲时，两端存在很大的约束弯矩，但中部弯曲方向会发生反转。数学证明显示，它的两个真实拐点 和 ，分别出现在距离两端 的地方。
小生：两头各去掉四分之一，那中间两个拐点之间的距离刚好是 ！
这就相当于，只有中间 的这段杆子在经历真正的“铰支式”弯曲。所以它的相当长度是 。代入公式就是：
老师傅：非常正确。再看第二种（幻灯片25）：一端固支，一端铰支。

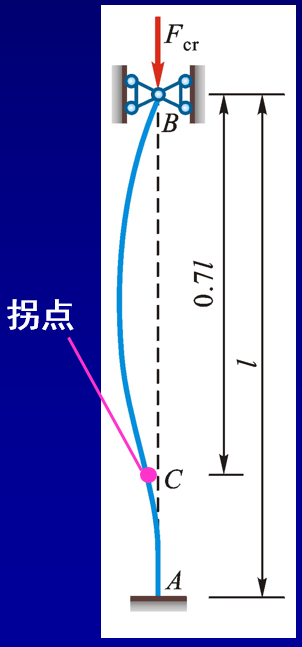

上方是铰支，它本身就是一个弯矩为 0 的拐点。而下方是固支，另一个拐点只能在半路上出现。经过计算，这个内部拐点 距离上方的铰支端大约是 。
小生：这个更直接，两个拐点间距就是 。公式就是：
3. 几何的想象：一端固支一端自由的“倒影”

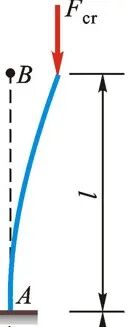

老师傅：最后，我们来看第三种情况：一端固支，一端自由。

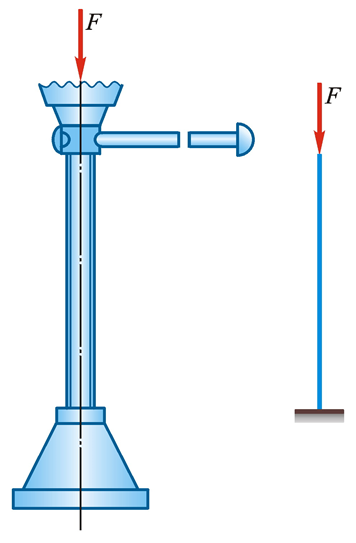

比如阳台上的悬臂柱。底端死死固定，顶端自由受压。顶端自由，弯矩确实为 0，但底端弯矩很大。这根杆上只有一个拐点，怎么凑出两个拐点间的距离呢？
小生：这……只有一个拐点，没法量间距啊。这种像芦苇一样随风弯曲的形态，好像凑不出一个完整的两端收口的半波正弦曲线？
老师傅：数学走不通的时候，我们要善于借助几何的直觉。小生，你发挥一下想象力，如果把固定的底端想象成一面“镜子”，会发生什么？

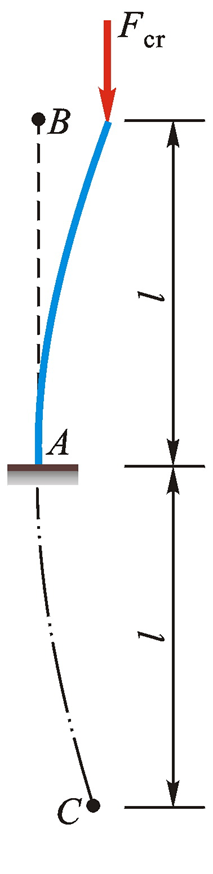

小生：镜子？底端是固支的，意味着杆子在底端的切线是绝对竖直的。如果地面是一面镜子，那杆子弯曲的形状和它在地下的镜像倒影，在底端不仅连在一起，而且切线完美平滑过渡！
天哪！真实的杆子加上它在地下的“倒影”，刚好在镜子里外拼成了一张完整的“弓”！这张弓的上下两端（真实的自由端和镜像的自由端）弯矩都是 0。
老师傅：绝妙的物理直觉！真实的杆加上镜像，完美等效成了一根两端铰支的压杆。那么，这根等效压杆的长度是多少？
小生：真实长度是 ，加上倒影也是 ，整个等效长度刚好是原来长度的两倍！所以相当长度是 。
它的临界压力就是：
4. 万法归宗：欧拉普遍形式

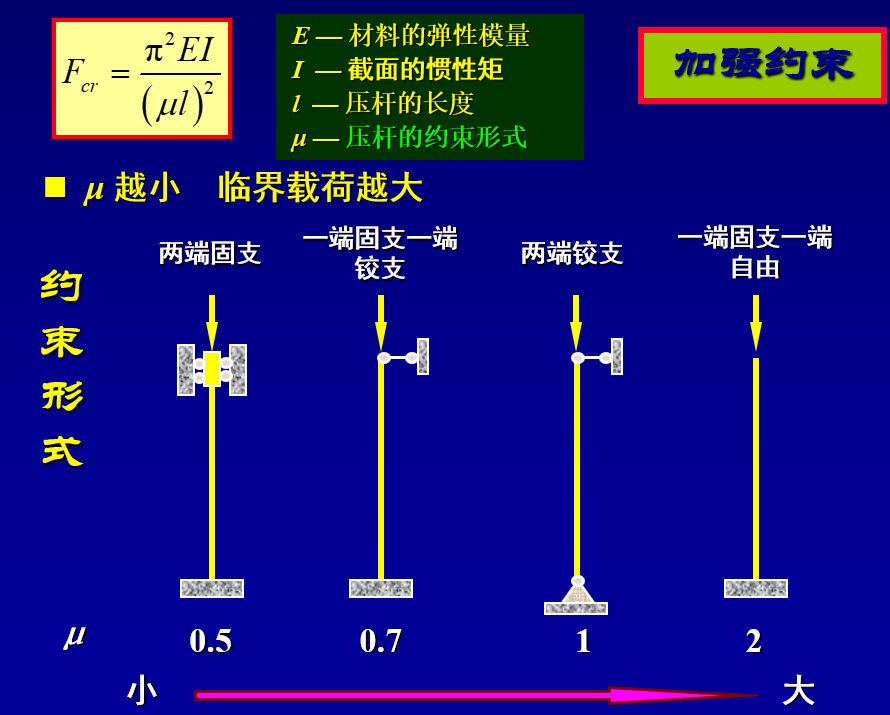

老师傅：现在，我们把所有情况统一起来（幻灯片26）。为了方便表达，我们引入一个通用参数——长度系数 ，把相当长度统一写成 。这样就得到了欧拉公式的普遍形式：
从表 9.1 中可以看到，两端铰支 ，两端固支 ，一端固支一端铰支 ，一端固支一端自由 。
小生：看最后这张对比图就很明显了。分母是 ，这就意味着长度系数 越小，临界压力 越大。约束形式越严格， 就越小，结构就越难失稳！
老师傅：总结得很好。这就是材料力学在工程中的智慧：与其换更粗的柱子，不如去加强它两端的约束。
小生：师傅，这种找拐点和画镜像的方法确实很直观，物理图像很清晰。但是，我心里还是有个疑问。
一端固支一端自由的 是靠镜像凑出来的，两端固支的 看似也很对称。可那个一端固支一端铰支的 ，到底是怎么来的？这是一个精确的常数，还是个近似数？咱们做科学研究，不能光凭肉眼看图说话吧？
老师傅：极好的科学怀疑精神！直觉可以指明方向，但真理必须经过数学的铁锤锻打。那个 0.7 确实只是一个方便工程应用的近似值。真正的数值背后，藏着超越方程的根。下一夜，咱们就重拾微积分，亲自用最严谨的数学推导，把这些边界条件代入微分方程，把 的精确值一个个算出来！
