看懂高速PCB玻纤效应不难！一键参数化自动仿真才是刚需

详细信息

作者优秀: 优秀教师/意见领袖/博士学历/特邀专家/独家讲师
平台推荐: 内容稀缺

仿真圈

2月前浏览270

点击文尾阅读原文观看

作者 | 仿真老班长

首发 | 仿真秀App

导语：上一篇文章，我为大家推荐了自研的高速电路 SIPI 过孔、电容、BGA 及 Pinmap 自动化工具，收获了不少工程师的认可。并且我也在课程VIP 社群里协助用户完成安装调试与部署，看着工具正式投入使用，内心十分欣慰，本文给读者带来我自主开发的第二款工具-FWSPro。

做高速链路设计的人，对length matching、回流路径、过孔 stub、阻抗连续性都很熟。但一到fiber weave effect，很多团队的处理方式仍然停留在“尽量斜着走”“尽量选 spread glass”“大概率没事”。

这在早期低速设计里也许够用，但到了25G/56G/112G乃至更高的系统中，玻纤效应早就不是一个可以凭经验模糊处理的小问题。它直接影响：

差分对的intra-pair skew
差模到共模的转换
SDD21中的陷波与劣化
接收端眼图裕量
某些批次板子“偶发性不过”的风险

更麻烦的是，玻纤效应并不是单纯的长度不匹配问题，而是材料微结构、走线位置、叠层结构、玻纤经纬参数和差分对相对关系共同作用的结果。也正因为如此，市场真正缺的不是再来一篇“玻纤效应很重要”的科普，而是一套能把它参数化建模、自动化仿真、直接产出 skew 和模态转换结果的工具。

FWSPro正是在解决这个问题。（一键建模玻纤效应，自动结果生成。）

玻纤效应，为什么会在今天变得越来越难绕开？

玻纤效应本质上来自PCB介质并不均匀。玻纤束和树脂区域的介电常数不同，当差分对的P/N两根线在传播过程中分别“看到”不同的局部介质环境时，就会形成传播速度差异，进一步表现为相位偏斜、时延差和差共模转换。

这个问题不是新问题，但在今天会更突出，主要有几个原因：

数据率更高，单位间隔UI更短，几皮秒的偏差就足以吞掉大量预算。
PAM4等调制方式对通道裕量更敏感，skew 对眼高和模式转换的影响更明显。
BGA breakout、封装、连接器等因素本来就会引入不对称，玻纤效应叠加之后更难分辨问题来源。
玻纤束与走线的相对位置带有随机性，同一设计在不同样板、不同批次下的表现可能并不完全一致。

所以，玻纤效应最让人头疼的不是“它存在”，而是它经常以一种统计性、随机性、局部性的方式出现，最后变成工程上的难定位问题。

DesignCon 为什么持续讨论这个问题？

如果把近十多年的高速设计公开论文串起来看，会发现DesignCon对玻纤效应、各向异性介质和差分 skew 的讨论其实一直没有停过。

从公开资料和相关论文题目可以看到几个明显趋势：

早期更多关注PCB laminate weave对电性能的基础影响。
后续开始强调fiber weave对差分 skew、模态转换和系统误码的现实威胁。
再往后，讨论重点进一步转向56Gbps PAM4、各向异性建模、最坏情况估计和测量相关性。

换句话说，这个问题并没有随着工艺提升自然消失，反而是随着速率提升变得更“工程化”了。

这也是为什么单纯靠几条经验规则已经不够。你需要能回答的是：

哪种叠层、哪种玻纤参数更敏感？
微带和带状线谁更容易受影响？
斜走、蛇形、不同 offset 到底改善了多少？
SDD21、SCD21、DelayP/N、SkewPN各自怎么变化？

这类问题，不靠参数化仿真是很难讲清楚的。

传统处理方式，为什么很难支撑今天的需求？

1. 只讲规则，不讲量化

很多资料会告诉你：

旋转板图
斜着走线
用 spread glass
控制差分对 spacing

这些都没错，但如果没有仿真，很难进一步判断：

哪个因素更敏感
哪个措施最划算
哪个场景值得投入工艺成本

结果就是，团队知道“应该规避”，但不知道“到底规避到什么程度才够”。

2. 手工建模太重，几乎没法系统扫参

如果你想认真研究玻纤效应，通常得反复改：

叠层
玻纤层参数
树脂/玻纤介质常数
走线偏移
线型
角度或蛇形路径

而这些变化不是改一个理想元件值那么简单，而是要联动几何、介质和端口设置。如果每次都靠手工在HFSS里重搭，研究成本会非常高。

3. 很多工具只做到“示意”，做不到“结果闭环”

还有一类流程，只能做一个玻纤示意结构，告诉你“这里可能有 skew”。但真正工程需要的是结果闭环：

自动建模
自动端口
自动去嵌
自动差分端口定义
自动出SDD21/SCD21/TDR/Delay/Skew

没有这层闭环，玻纤效应研究就很容易停留在“知道有影响，但不方便用在项目里”。

FWSPro 在解决什么问题？

FWSPro的定位非常直接：

把玻纤效应从一个“经验性风险点”，变成一个可以针对任意叠层、任意玻纤层参数、任意走线模式进行自动建模和结果提取的仿真流程。

从源码和产品说明可以确认，它的核心能力并不是只做一个玻纤外观模型，而是围绕实际高速链路研究，把叠层、走线、玻纤实体、端口、去嵌和结果报告串成一套流程。

它的产品说明就写得很明确：

适用于microstrip和stripline
支持arbitrary stackup structures
最终目标是模拟fiber weave effects

这让它很适合拿来做：

玻纤效应机理学习
参数敏感性研究
不同规避策略对比
项目前期方案筛选
课程演示和培训

1. 支持任意叠层，不把玻纤效应简化成单一测试板

玻纤效应的一个现实难点是，它高度依赖叠层环境。同样的玻纤风格，在不同的微带、带状线、参考层距离和介质厚度下，表现并不一样。

FWSPro的一个重要优势，就是它不是只针对固定 coupon，而是从工作簿里读取stackup和FWS配置，再复用已有的叠层/材料/AEDT 启动能力，把玻纤仿真放进真实板级环境里。

这意味着你可以更自然地研究：

微带与带状线差异
不同叠层厚度对 skew 的影响
不同参考环境下差模/共模转换的变化
更接近工程真实的玻纤效应表现

2. 玻纤参数不是写死的，而是可参数化输入

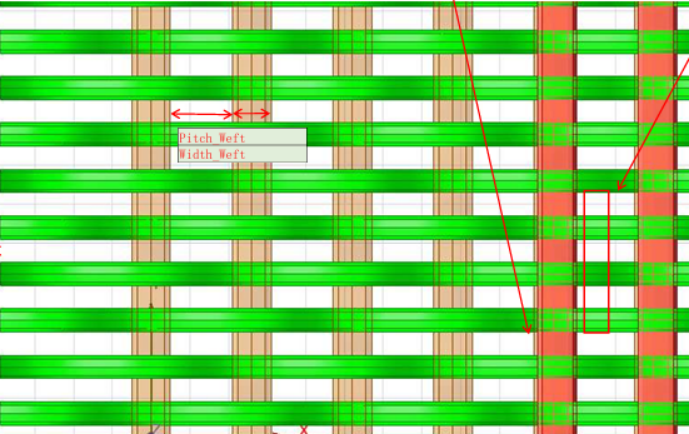

FWSPro工具会从FWS表里读取全局和分层的玻纤参数。包括但不限于：

InitWeftN
InitWarpN
FiberYsize1
FiberYsize2
Fiber_Split
Fiber_Rorate
每层的Tweft / Twarp
PitchWeft / Pitchwarp
HeightWeft / Heightwarp
WidthWeft / Widthwarp
InitOffsetX / InitOffsetY
FiberDK / FiberDF

这件事非常重要，因为这意味着：

玻纤效应终于可以被系统扫参
不同玻纤层可以独立建模
不同树脂/玻纤电参数可以直接对比
“经验研究”可以转化成“参数研究”

因为很多人知道玻纤效应存在，但真正缺的是一套能让他自己动手调pitch / offset / Dk / Df / line mode看结果变化的工具。

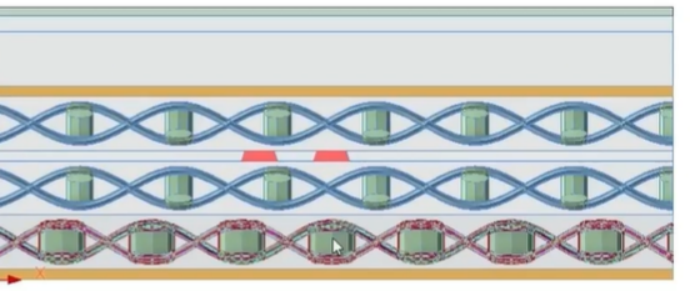

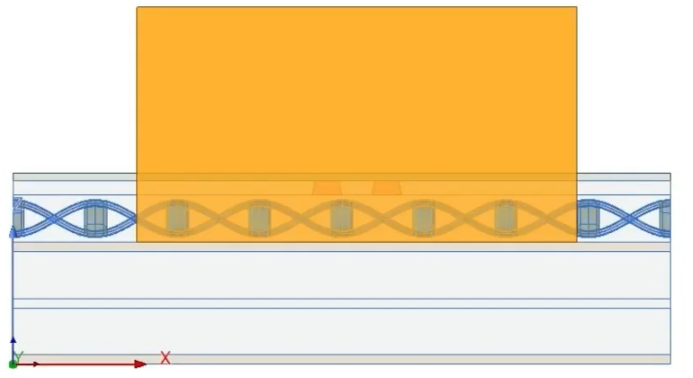

3. 它不是只改介电常数，而是真的建立玻纤实体结构

FWSPro的建模不是简单把某层介质换成一个平均Dk。源码显示，它会基于方程曲线和扫掠方式创建warp/weft纤维实体，并将其裁切到PCB窗口，再从宿主介质层中扣除对应区域。

这意味着模型真正体现的是：

玻纤束与树脂区域的空间分布
经纬纤维的周期与幅度
纤维在目标介质层中的实体存在

这和只做“平均介质替代”相比，完全不是一个层级。

它更适合回答这样的工程问题：

为什么同一差分对在不同 offset 下 skew 不同？
为什么某些频点出现更明显的模态转换？
为什么有时SCD21变化比SDD21更敏感？

4. 支持微带/带状线，并能研究不同走线模式

FWSPro并不是只放一条固定直线来研究玻纤效应。源码里可以看到它对走线模式做了专门处理，支持：

普通直线模式
带zigzag参数的路径模式

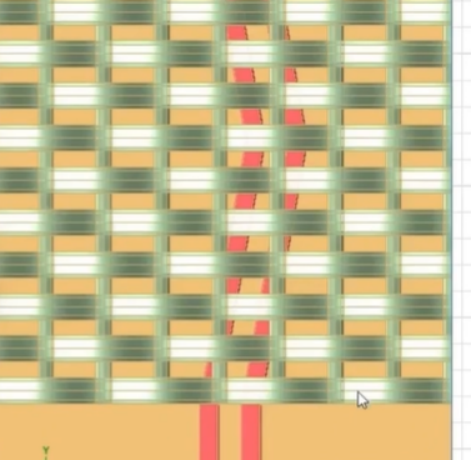

这很有意义，因为在玻纤效应研究里，很多规避策略本来就和路径形式相关，例如：

斜走
蛇形
不同 offset
不同 crossing 方式

如果工具不能把路径模式参数化，这些策略就很难被高效比较。而FWSPro恰好把这层也纳入进来了。

5. 自动生成差分端口、去嵌和结果报告

这可能是FWSPro最适合推广给工程师的一点。

很多所谓“研究工具”只能把几何建出来，但真正耗时间的是后面的端口、去嵌和结果整理。FWSPro在这一步做得很完整：

自动创建Y-edge wave ports
自动配置差分端口
自动设置输入输出去嵌变量
自动生成关键结果报告

源码里明确创建了这些结果：

SDD21
SDD11
SCD21
TDR_Diff
Delay_Diff
Delay_P
Delay_N
Skew_PN
PNskewcouple（耦合情况下的Skew和单PN skew不一样）

这意味着用户不是只得到一个“几何模型”，而是直接得到一套和玻纤效应最相关的观察指标。对工程师来说，这个价值非常高，因为它把“研究成本”从搭模型，转移到了真正的分析判断上。

6. 适合做“规避策略”比较，而不只是“问题展示”

真正能把软件卖出去的，不是告诉用户“玻纤效应很复杂”，而是告诉他：

你可以用这套工具快速比较不同规避策略到底有没有用。

例如可以用它对比：

不同trace offset
不同zigzag参数
不同玻纤层参数
不同FiberDK / FiberDF
不同微带/带状线结构
不同叠层位置

对于企业用户而言，这样的价值比“再看一篇论文”更直接。因为论文告诉你机理，工具才能帮你把机理落实为项目决策。

为什么要选这个工具？

因为今天的痛点已经不是“大家不知道玻纤效应”，而是：

知道有问题，但没有统一研究流程
知道要规避，但很难量化收益
想做培训，但缺少可复现案例
想对客户解释问题，但没有一套直观仿真支撑

FWSPro恰好补上了这一层。

它既不是一个过于庞杂的全功能平台，也不是一个只能演示概念的简化脚本，而是一个非常聚焦的专项工具：

聚焦玻纤效应
聚焦叠层与材料
聚焦差分 skew 与模态转换
聚焦可扫参、可比较、可出报告

这类工具，最容易打动的不是“完全没做过仿真”的用户，而是那些已经知道问题存在、却一直缺一套高效研究手段的工程师。

它适合哪些人？

从产品角度看，FWSPro特别适合以下几类人群：

SI/PI工程师
高速硬件工程师
做56G/112G/224G链路预研的团队
做叠层、材料和通道联合优化的团队
需要做内部培训或方法沉淀的企业
想系统学习玻纤效应的研究生和高年级本科生

尤其是对已经在做：

PCIe
Ethernet
SerDes
高速背板
高速模组
高速板级互连

这些方向的团队来说，玻纤效应往往不是“会不会遇到”的问题，而是“什么时候会成为瓶颈”的问题。

写在最后：玻纤效应真正难的，不是概念，而是落地

玻纤效应这些年已经被讲了很多次。真正的差距，从来不在“知不知道它存在”，而在于：

你能不能把它放进真实叠层里研究
你能不能快速改参数、改路径、改材料
你能不能直接看到Skew_PN、SCD21、Delay的变化
你能不能把这些结果转化成设计决策

从这个角度看，FWSPro的优势是很明确的：

它支持任意叠层下的玻纤效应仿真
它支持微带和带状线场景
它支持玻纤经纬参数、偏移、介质参数的系统化输入
它支持不同路径模式比较
它能自动生成差分端口和关键结果报告

如何获得FWSPro工具？

这不是一个单纯“展示玻纤效应”的脚本，而是一套能够真正用于研究、教学和工程前期分析的玻纤效应专项工具。

如果你想把玻纤效应从“经验规避”提升到“定量研究”，这样的工具就非常值得拥有。那我如何获得呢？请识别下方二维码购买，推荐复制链接在浏览器打开。

限时特价（限10名）

秒杀：449元（售价：499元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

HFSS玻纤效应仿真软件及教程_HFSS_电子_通信_理论_材料-仿真秀视频课程

本课程核心价值在这套工具，小伙伴可以在仿真秀官网购课后，申请进VIP群，核销后领取这套程序，并且提供答疑服务。

参考论文

论文来源：DesignCon 相关公开论文、EMC/SIPI 公开论文

Impact of PCB Laminate Weave on Electrical Performance，DesignCon 2005
Fiber Weave Effect: Practical Impact Analysis and Mitigating Strategies，DesignCon 2007
Does Skew Really Degrade SERDES Performance?，DesignCon 2015
Anisotropic Design Considerations for 28 Gbps Via to Stripline Transitions，DesignCon 2015
New Characterization Technique for Glass-Weave Skew，DesignCon 2016/2017
Glass Weave Skew Effect on 56Gbps PAM-4 System，DesignCon 2018
Numerical Investigation of Glass-Weave Effects on High-Speed Interconnects in Printed Circuit Board，IEEE EMC 2014
Measurement and Correlation-Based Methodology for Estimating Worst-Case Skew Due to Glass Weave Effect，IEEE EMC+SIPI 2017
