HyperStudy_用于降低脉动转矩的电机设计优化 HS-4600
本教程以使用Altair FluxMotor工具设计的同步永磁电机为中心。本教程的目标是实现最佳磁体形状，以最小化特定工作点的纹波扭矩，同时保持该工作点达到的扭矩，并且不增加磁体质量。
在开始之前，请将本教程中使用的模型文件从 /HS-4600/ 复 制到您的工作目录。

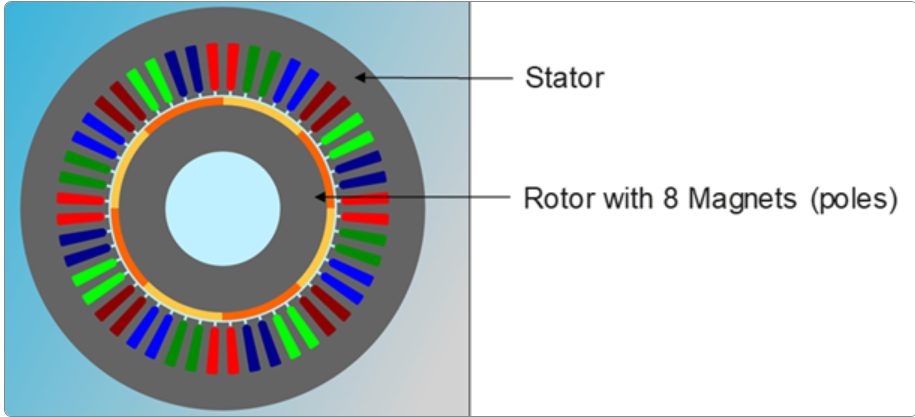

图1.同步永磁电机
一、执行研究设置
1.启动HyperStudy。
2.通过以下方式开始新研究：
在菜单栏中，单击File>New。
在功能区上，单击。
3.在Add Study对话框中，输入研究名称，选择研究的位置，然后单击OK。
4.转到Define Models步骤。
5.添加FluxMotor连接。
a)在Define Models选项卡中，选择Add Model。
b)在Add对话框中，选择FluxMotor，然后单击OK。
将创建FluxMotor模型，并自动填充FluxMotor求解器脚本。
6.指定FluxMotor解算器脚本的路径。
a)在Define Models步骤中，单击Solver Execution Script单元格，然后从下拉菜单中选择Register new Solver。

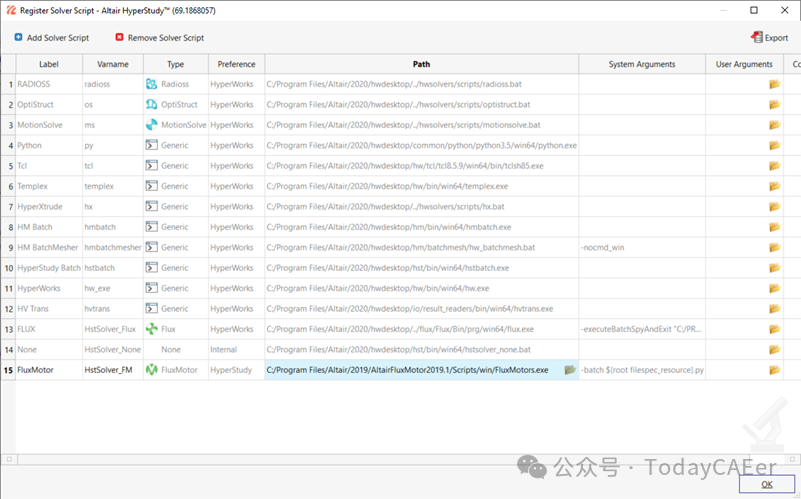

b)在Register Solver Script对话框中，单击 Path单元格。
c)将FluxMotor求解器脚本的路径指定为..\AltairFluxMotor2020.1\Scripts\win\FluxMotors.exe.
d)单击OK。
7.建立资源文件。
a)在Resource列中，单击。
b)在HyperStudy - Load model resource对话框中，选择HstConnector.fm2hst，然后单击OK。
8.单击Import Variables。

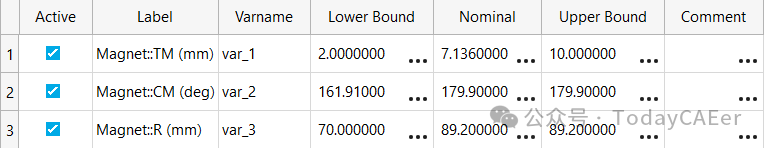

9.转到Define Input Variables步骤。在Bounds选项卡中，编辑Lower Bound和Upper Bound，如下所示。
| Label | Lower Bound | Upper Bound |
10.转到Test Models步骤，然后单击Run Definition。
11.转到Define Output Responses步骤。
12.转到Objectives/Constraints - Goals选项卡并定义以下目标：
| Apply On | Type | Column 1 | Column 2 |
二、执行优化
1.添加优化。
a)在Explorer中，右键单击并从上下文菜单中选择Add。
b)在Add对话框中，选择Optimization，然后单击OK。
Tip：当Add对话框中的定义自字段设置为设置时，设置中定义的变量和目标将自动填充到优化方法中。因此，您可以跳过Definition步骤。
2.转到Specifications步骤。
3.选择Global Response Search Method（GRSM），然后单击Apply。
4.转到Evaluate步骤，然后单击Evaluate Tasks。
Tip：使用Iteration History选项卡实时观察优化进度。

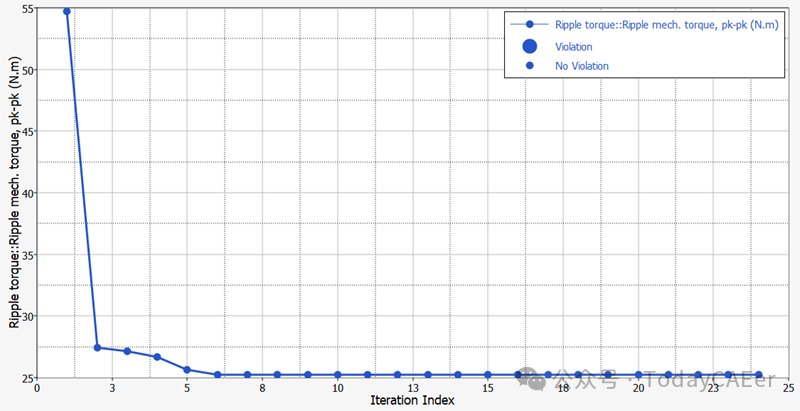

5. Optional： 打开Iteration History选项卡并观察最佳解决方案。
图5.
在满足约束条件的情况下，与初始设计相比，纹波扭矩显著降低。
