近期，全球多起结构失效、热致破坏、材料老化事故引发行业高度关注：西班牙栈道因锈蚀坍塌、航天贮箱水压测试失效、高温储罐热变形开裂，无一不在提醒我们 ——温度场、动力响应、材料损伤是决定结构安全的核心命脉。结构动力学与热‑力耦合仿真，早已从课堂理论变成守护工程安全的关键技术。

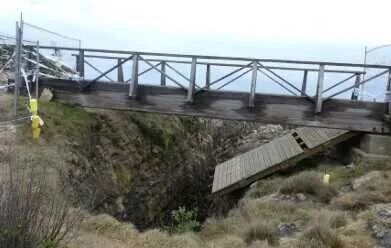

西班牙桑坦德市El Bocal海滨栈道发生惨烈坍塌，6名学生不幸遇难。司法指定的鉴定专家在实地勘察后得出结论：事故直接原因是支撑次级梁的金属连接件因严重腐蚀失去截面强度，最终在垂直剪切力作用下断裂，导致木结构主梁与次梁的连接失效。

曾几何时，作为长期在高校指导学生开展结构力学仿真大作业、毕业论文的研究者，我常看到不少同学陷入同样困境：会用 Abaqus 建模型、画网格，却讲不清动力响应、热传导、相变失效背后的力学机理；能跑出应力云图、位移曲线，却写不出有理论深度的分析段落；子程序、ALE 网格、耦合分析等高阶功能更是无从下手，论文缺乏硬核支撑。

为此，这篇《高温模拟下冰块的热传递和融化过程》结构力学实践论文 —— 以 Abaqus 为工具，结合Umeshmotion 子程序 + ALE 自适应网格 + 温度‑位移耦合，完整复现高温环境中冰块热传导、相变、体积缩减、应力演化全过程。文章从科学问题、子程序解析、建模流程、结果分析到总结，形成一套可直接对标课程设计、毕业论文的标准范式。以下是正文：

为了更好的帮助学习者掌握结构动力学理论与实践技能，我在仿真秀官网制作一套视频课程《工程类专业和结构仿真必修课13讲——全解结构动力学核心理论与实践技能》，详情见后文。

科学问题提出

材料失效是工程与力学中普遍存在的现象，指材料 / 结构在应力、温度、腐蚀等外部作用下丧失设计功能，与物理断裂的 “破坏” 不同，失效侧重功能损失，包含强度、疲劳、蠕变、腐蚀、磨损等多种类型，主要机理为断裂、变形、磨损、腐蚀，受材料缺陷、工艺问题及环境等因素影响。

ABAQUS 具备完善的材料损伤与失效模拟能力，提供金属、复合材料、混凝土等专用失效模型，并支持Umeshmotion 子程序与ALE 自适应网格，可实现烧蚀、磨损等外形变化仿真，还能通过 UMAT/VUMAT 自定义材料本构。

结合我们课题组液体流动仿真需求与课堂静力、热分析、薄膜脱粘等基础，本研究以高温下冰块融化为对象，利用Umeshmotion+ALE 网格 + 热‑力耦合，开展多维度仿真探究：模拟热传导 / 对流 / 辐射机制、分析融化动力学与体积变化、获取温度场分布、评估温度相关物性变化、考虑环境影响、计算热应力、复现相变过程，并实现多物理场耦合分析，验证 ABAQUS 在液体 / 相变与动态形貌演化仿真中的可行性。

问题描述

为冰块融化仿真，模拟高温下，冰块的热传递和融化过程。通过仿真可以得到冰块的体积不断减少的过程。主要用到Abaqus提供的Umeshmotion子程序。

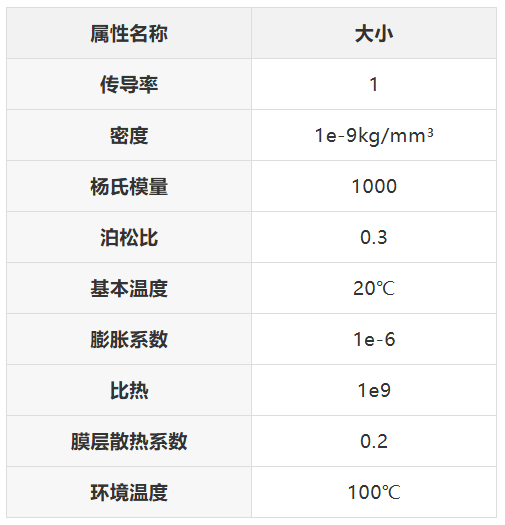

材料属性

子程序Umeshmotion

ABAQUS的子程序主要是使用Fortran语言编写的，IVF（Intel Visual Fortran）是常用的Fortran编译器之一。本文内容所用的程序如下：

SUBROUTINE Umeshmotion(UREF,ULOCAL,NODE,NNDOF,*    LNODETYPE,ALOCAL,NDIM,TIME,DTIME,PNEWDT,*    KSTEP,KINC,KMESHSWEEP,JMATYP,JGVBLOCK,LSMOOTH)C      INCLUDE 'ABA_PARAM.INC'C      DIMENSION ULOCAL(NDIM),JELEMLIST(100)      DIMENSION ALOCAL(NDIM,*),TIME(2)      DIMENSION JMATYP(*),JGVBLOCK(*)      DIMENSION ARRAY(1000)C LTRN指定输出坐标系，0为全局坐标系，1为局部坐标系      LTRN=0      CALL GETVRN(NODE,'NT',ARRAY,JRCD,JGVBLOCK,LTRN)      LSMOOTH = 1      ULOCAL(NDIM)=ULOCAL(NDIM)-0.05*ARRAY(1)**2/10000.0      IF(LNODETYPE .EQ. 4)ULOCAL(NDIM) = ULOCAL(NDIM)*1.35      RETURN      END

该模型采用的节点移动准则是节点随温度变化，在倒数第四行代码，节点随着正比于温度平方的速度沿着全局坐标系3方向进行移动。该程序虽短，但也具备了完备的Umeshmotion的功能，要点在于构造ULOCAL变量的变化关系。

Umeshmotion子程序变量解释：

1、ULOCAL：自适应网格约束节点的网格位移或速度的组成部分，这些组成部分都在坐标系ALOCAL中已有描述。ULOCAL将作为由网格平滑算法确定的值传递到程序中。网格位移或速度的所有组件将被应用; 即您无法选择应用网格位移的方向。

2、UREF：作为自适应网格约束定义的一部分提供的、用户指定的位移或速度的值。该值基于任何幅度定义来更新，并用于与当前步骤相关联的自适应网格约束或默认斜坡幅度变量。

3、NODE：节点编号。

4、NNDOF：节点自由度数。

5、LNODETYPE：节点类型标志

LNODETYPE=1表明节点是位于自适应网格区域的内部；
LNODETYPE=2表明节点涉及绑定约束；
LNODETYPE=3表明节点位于自适应网格区域边界的拐角处；
LNODETYPE=4表明节点位于自适应网格区域边界的边缘；
LNODETYPE=5表明节点位于自适应网格区域边界的平面上；
LNODETYPE=6表明节点作为主节点参与约束（不是绑定约束）；
LNODETYPE=7表明节点作为从节点参与约束（不是绑定约束）；
LNODETYPE=10表明节点上作用了一个集中力。

6、ALOCAL：本地坐标系与节点处的自适应网格域的切线对齐。如果节点位于自适应网格域的内部，则ALOCAL将被设置为单位矩阵。在其他情况下，1方向是沿着平坦表面的边缘或平面。当NDIM=2时，2方向与表面正交。当NDIM=3时，2方向也位于平面的平面上，如果节点在边缘上，则该方向是任意的。当NDIM=3时，3方向垂直于表面，或者如果节点处于边缘，则为任意的。

7、NDIM：坐标维数。

8、TIME(1)：当前分析步时间的值。

9、TIME(2)：当前总时间的值。

10、DTIME：时间增量。

11、KSTEP：分析步编号。

12、KINC：增量步编号。

13、KMESHSWEEP：网格扫略数量。

14、JMATYP：必须传递到GETVRMAVGATNODE实用程序中以访问节点上的本地结果的变量。

15、JGVBLOCK：必须传递到GETVRN，GETNODETOELEMCONN和GETVRMAVGATNODE实用程序才能访问节点上的本地结果的变量。

关于utility subroutine等详细信息可参考官方帮助文档。

建模前置

和以往课程里教学不同一点在于，本案例需要使用到ABAQUS的子程序调用，接下来简单介绍ABAQUS子程序调试。ABAQUS为用户提供了丰富而又灵活的用户子程序接口（USER SUBROUTINE），使得用户能够更灵活地解决一些问题，同时拓展了ABAQUS的功能。然而仅仅安装ABAQUS软件并不能直接使用到用户子程序的接口，需要关联两个软件Visual Studio（VS）和Intel visual Fortran（IVF）。

1.安装前置软件

安装Visual Studio 2015 和 Intel visual Fortran 2016及ABAQUS软件。（需要先安装Visual Studio 2015 再安装 Intel visual Fortran2016 ，因为fortran运行器不能单独运行，需要安装在VS平台上，且这样IVF就能自动加载到VS的环境中，Intel visual Fortran的版本需要比Visual Studio 版本更高，ABAQUS的版本也需要适配，如下图，但安装顺序无要求，本内容的各应用版本为：Visual Studio 2015 和Intel visual Fortran 2016及ABAQUS 2024，仅供参考。）

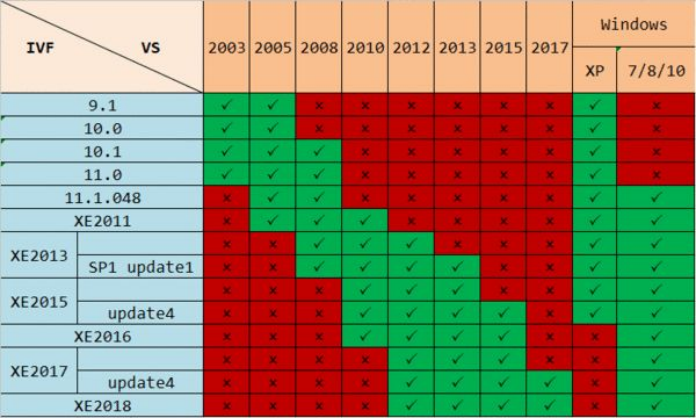

图常用的VS与IVF版本匹配

2.三软件关联

安装好软件之后，就是进行这三款软件的关联。使用Everything软件搜索Launcher.bat文件，注意需要是Abaqus下的这个文件，不是其他软件的。打开文件路径，使用记事本打开文件，进行修改Launcher.bat文件。

首先打开是只有以下两行内容的：

@echo offcall "F:\Abaqus2024\SIMULIA\Commands\abq2024.bat" %*

在这两行内容前添加vcvarsall.bat和ifortvars.bat文件的路径（使用Everything软件搜索，这两个文件在电脑中是唯一的），即添加以下两行内容，中间的路径依据个人修改，建议是复制自己的路径。

@call "F:\VS2016\VC\vcvarsall.bat" x64@call "F:\IVF\compilers_and_libraries_2016.1.146\windows\bin\ifortvars.bat" intel64 vs2015

保存退出即可。

3.验证子程序

在计算机“开始”界面找到“Dassault Systemes SIMULIA Established Products 2024”里的“Abaqus Verification”，右键找到文件所在位置，以管理员方式打开，即可进行验证。验证完毕后出现的日志文件中各项指标都是Pass即代表成功了。

PS：我在此过程中遇到的问题：在搜寻vcvarsall.bat文件时，发现Unable to find vcvarsall.bat问题，这可能是下载vs时没有插件组选择上有缺漏，也可能是因为没有选C++桌面平台开发。网上的各种方法尝试并没有成功，找不到网上方法所对应的工具项，但我选择了对Visual Studio 2015 进行了重安装，选择修复，并勾选上VC++模块，才解决了这个问题。以上内容操作我是参考了锦衣夜行老师的视频讲解和网上各种资料。

建模步骤

创建部件

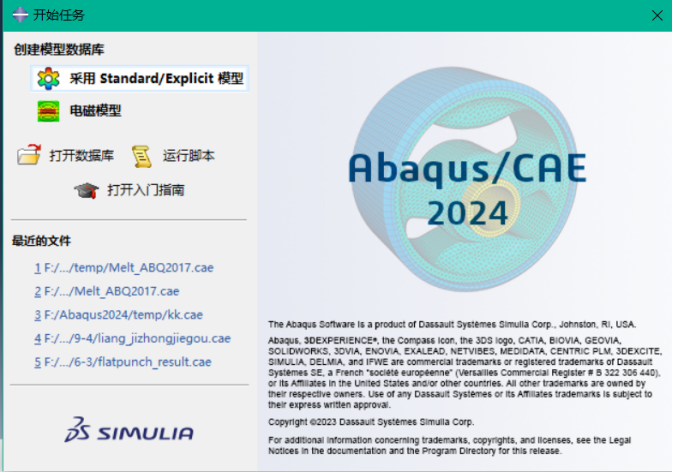

图1 采用 Standard/Explicit模型

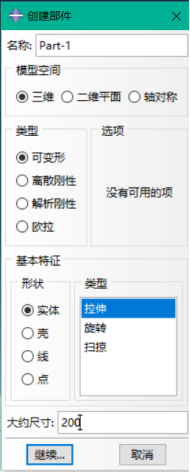

创建部件Part-1

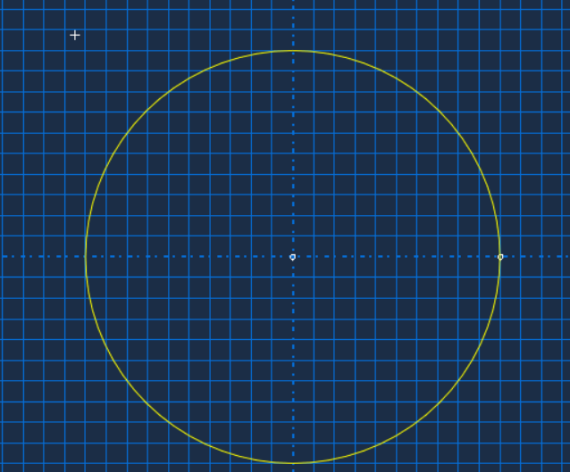

图3 绘制圆心(0，0)，半径50的圆

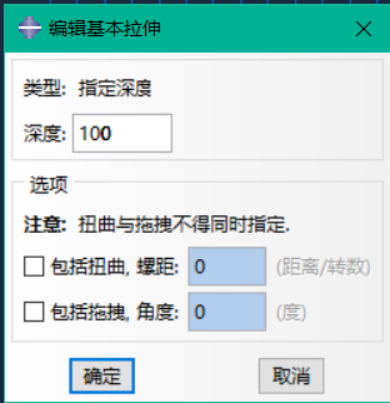

图4 设置深度100

2. 创建材料和截面属性

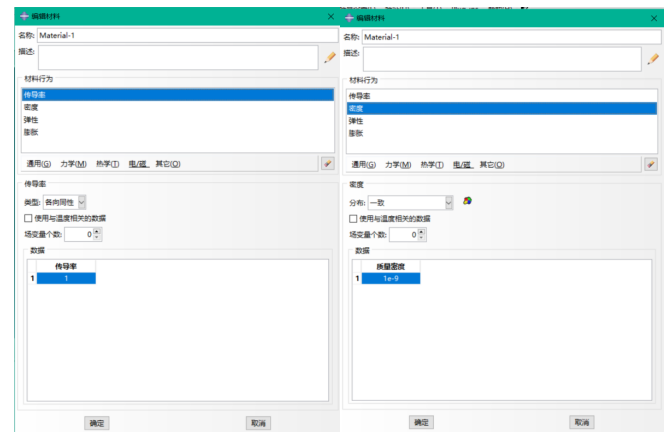

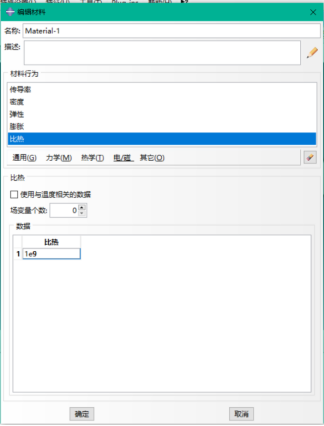

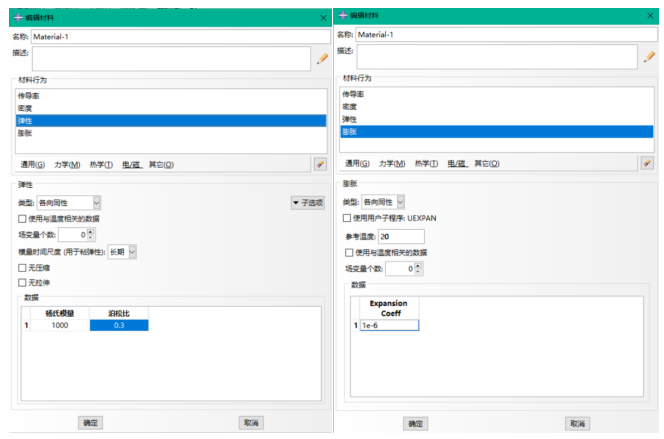

图5 编辑材料属性-传导率为1；密度为1e-9kg/mm3；杨氏模量1000；泊松比0.3；基本温度为20℃下膨胀系数1e-6；比热1e9

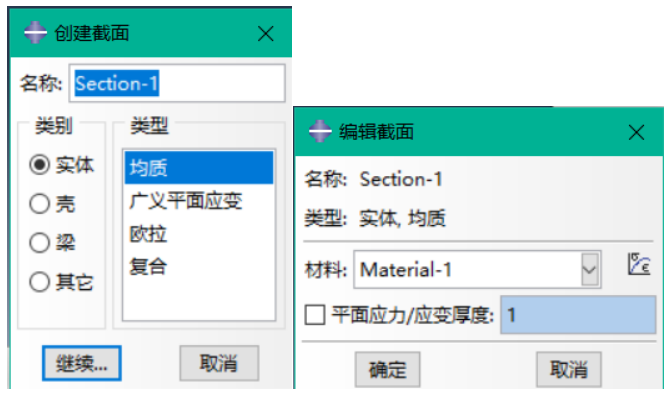

图6 创建截面Section-1，类别为“实体”、类型为“均质”，应用于材料Material-1指派截面

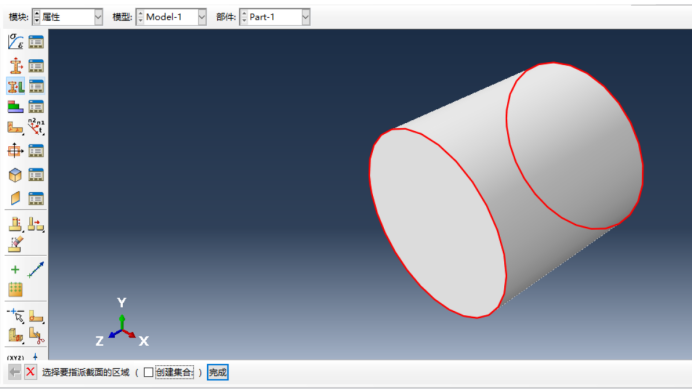

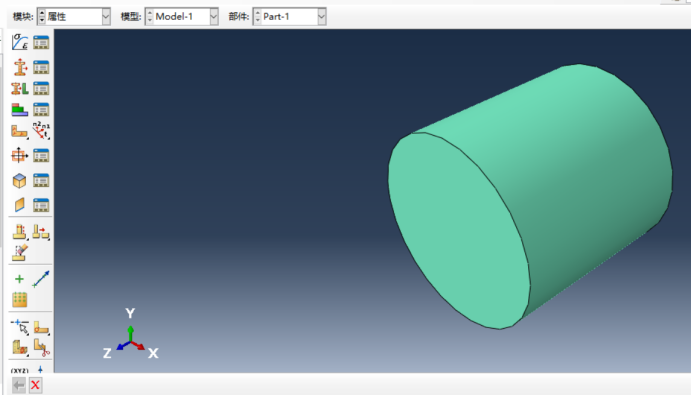

图7 选择整个模块进行指派截面

图8 指派截面后在“工具”-“set”-“管理器”中创建“集”.

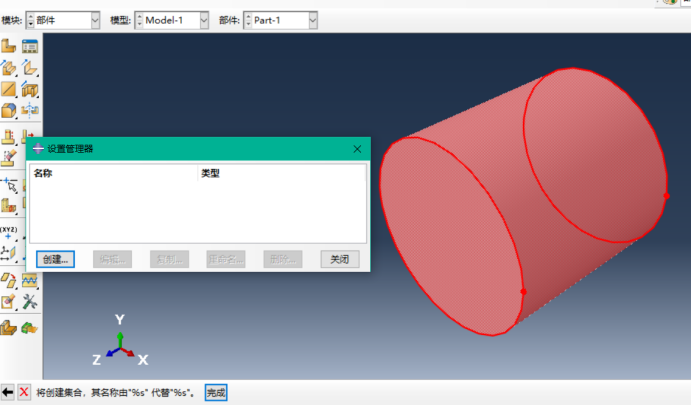

图9 创建设置集

3. 定义装配件

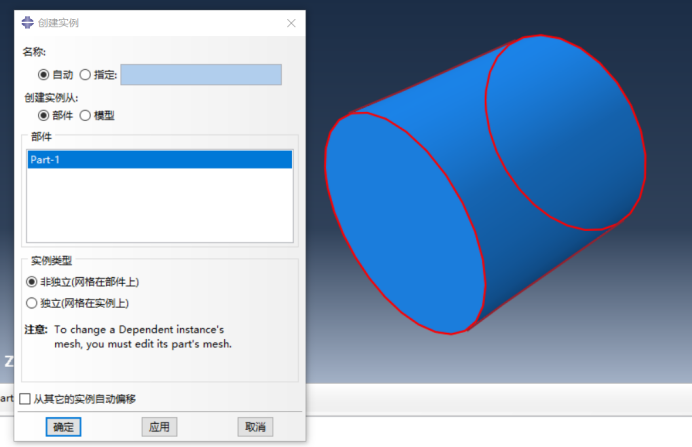

图10 创建实例

4. 设置分析步

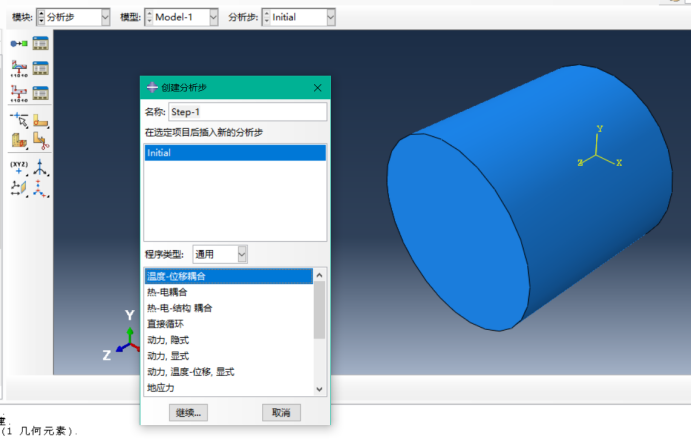

图11 创建分析步-选择温度-位移耦合

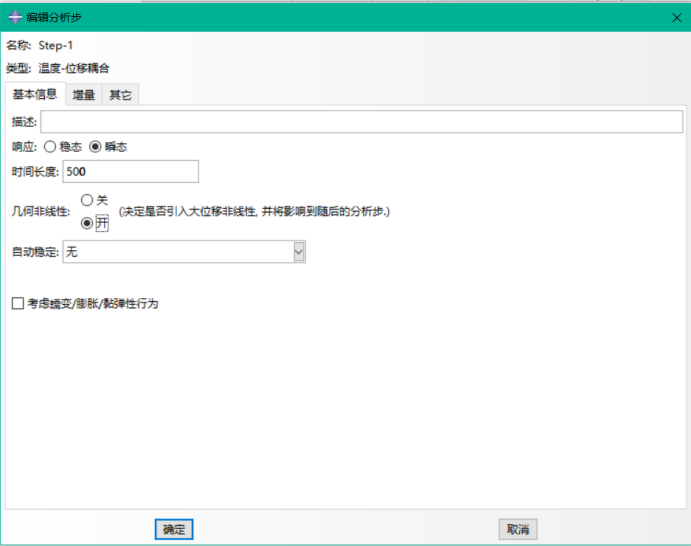

图12 编辑分析步-设置时间长度为500，几何非线性“开”

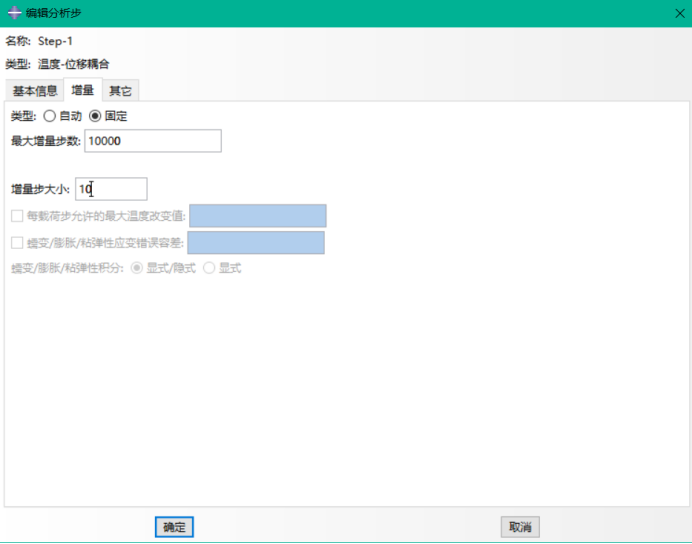

图13 设置增量步，最大增量步数设置为10000，增量步大小为10

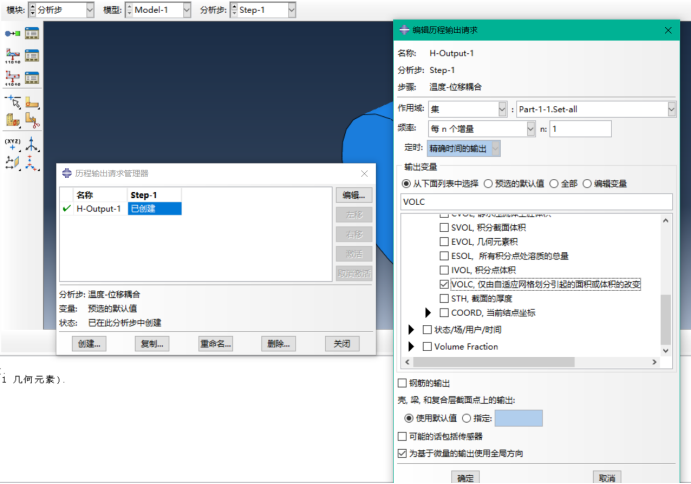

图14 历程输出请求编辑-作用域为“集”，输出变量为VOLC，仅由自适应网格划分引起的面积或体积的改变

5. 调用子程序

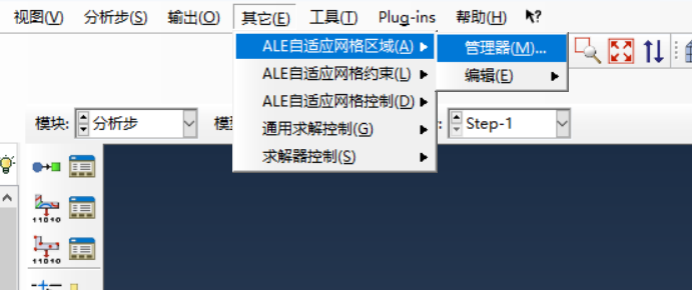

图15 调用子程序，创建ALE自适应网格区域

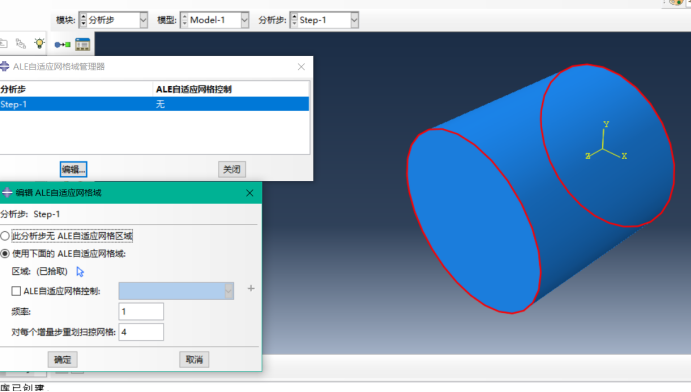

图16 对分析步Step-1进行ALE自适应网格控制编辑设置频率：1，对每个增量步重划扫掠网格：4每4个增量步重划扫掠一次网格

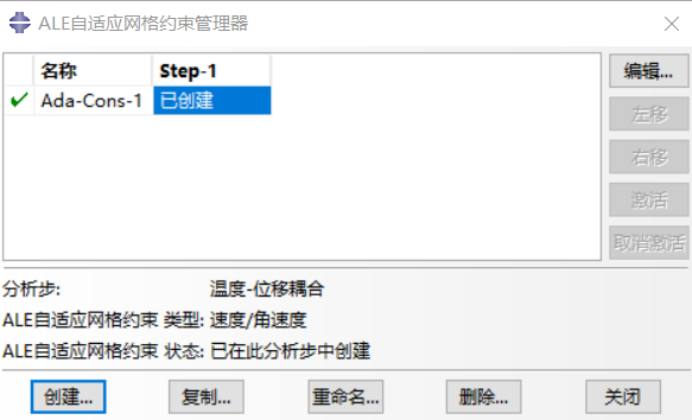

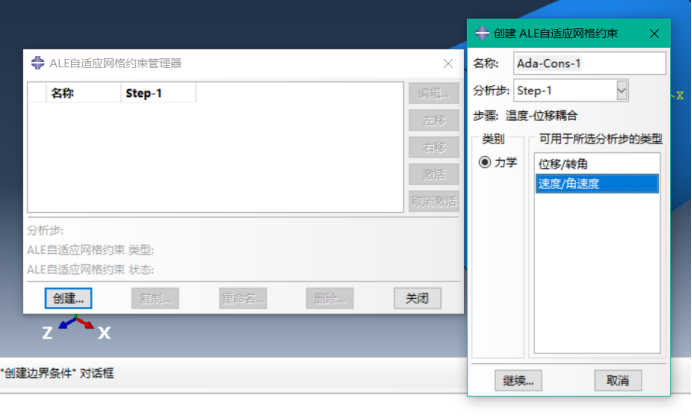

图17 创建ALE自适应网格约束-选择“速度/角速度”

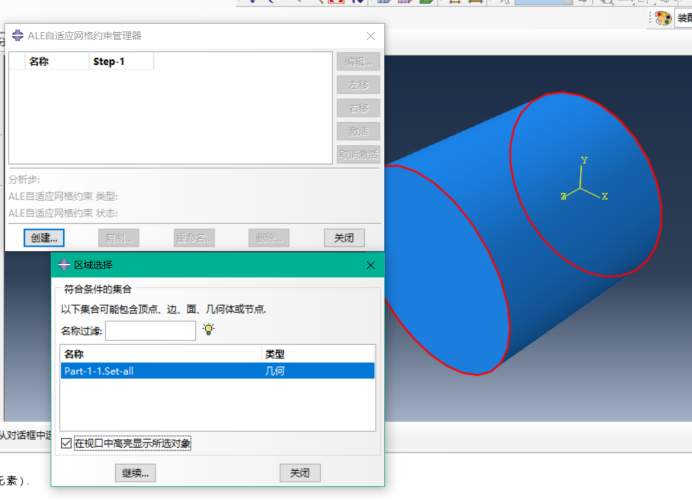

图18 选择Part-1-1，Set-all

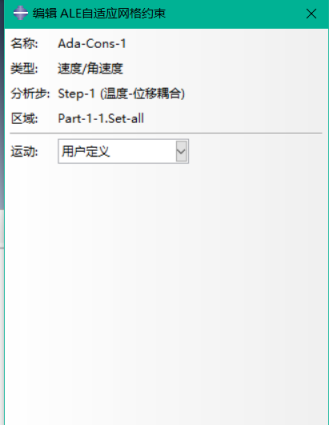

图19 选择使用用户定义的子程序，即后续用到的Umeshmotion子程序

6. 设置载荷与边界条件

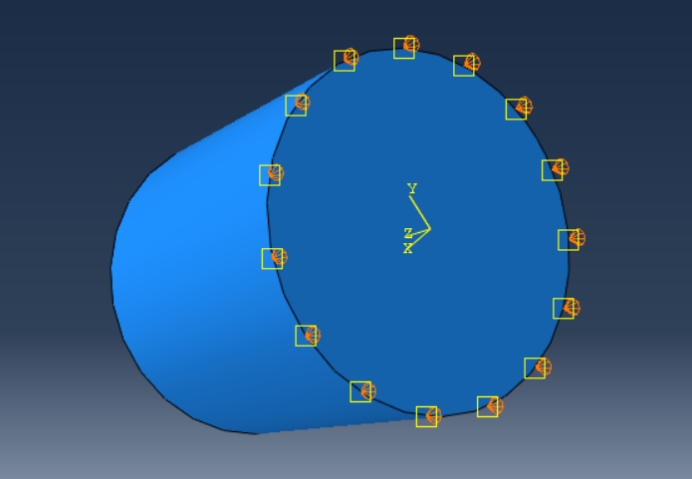

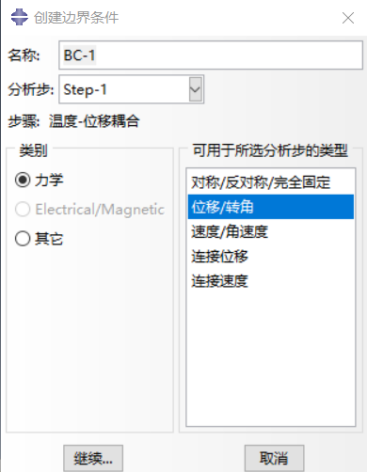

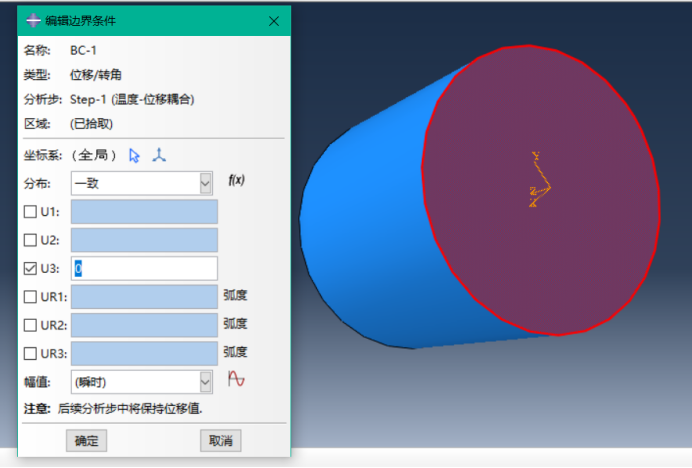

图20 创建边界条件-对位移固定

图21 选择对底面进行固定

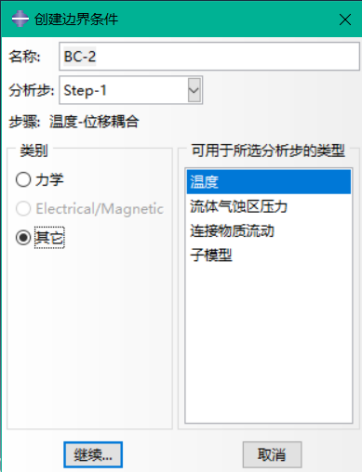

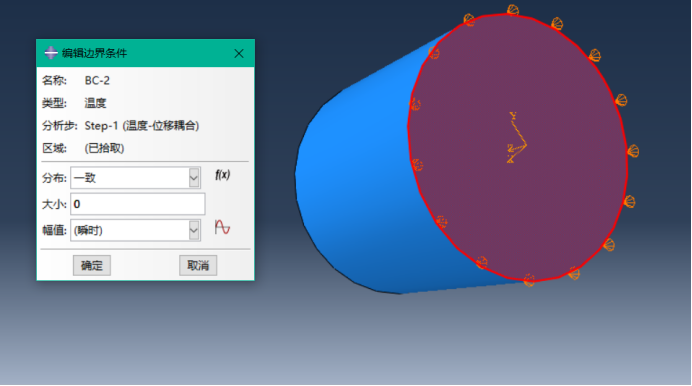

图22 创建边界条件BC-2，选择类别为温度

图23 仍是对底面进行设置边界条件

图24 编辑好边界条件后

7. 划分网格

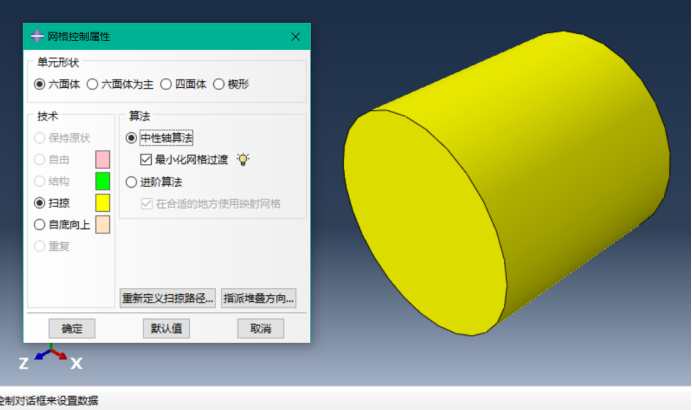

图25 设置网格控制属性，算法选用中性轴算法

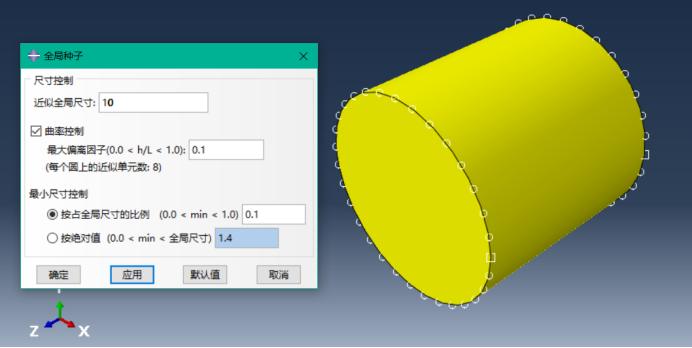

图26 设置全局种子为10

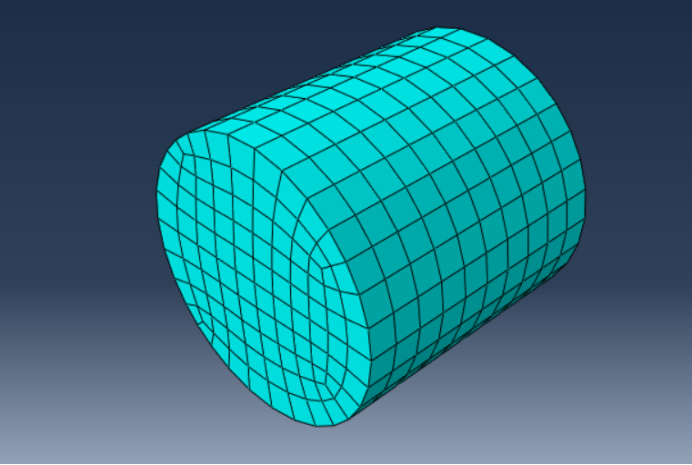

图27 为部件划分网格

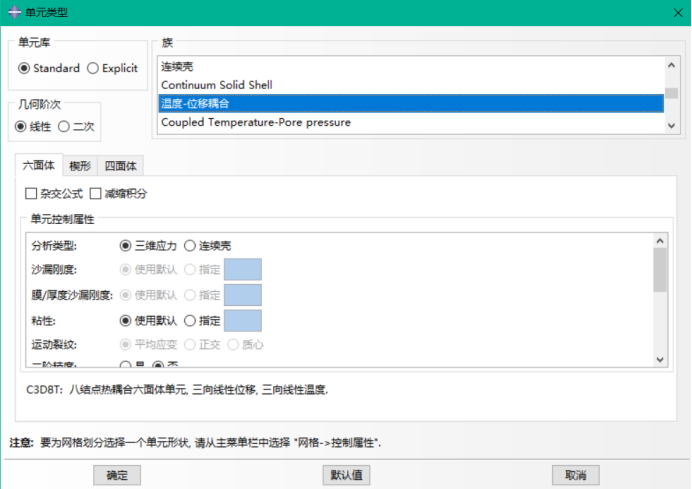

图28 指派单元类型，选择温度-位移耦合

8. 定义相互作用条件

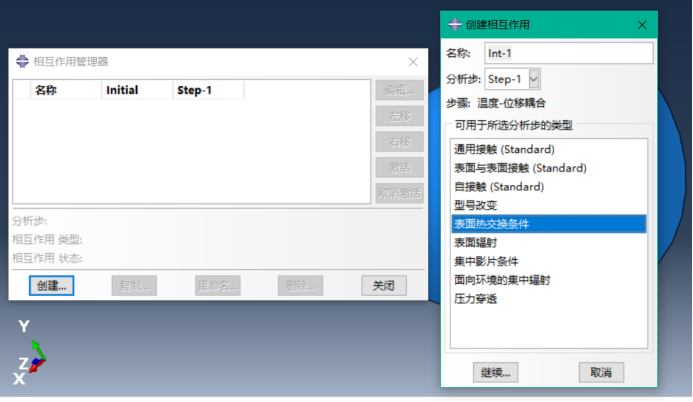

图29 创建相互作用，选择表面热交换条件

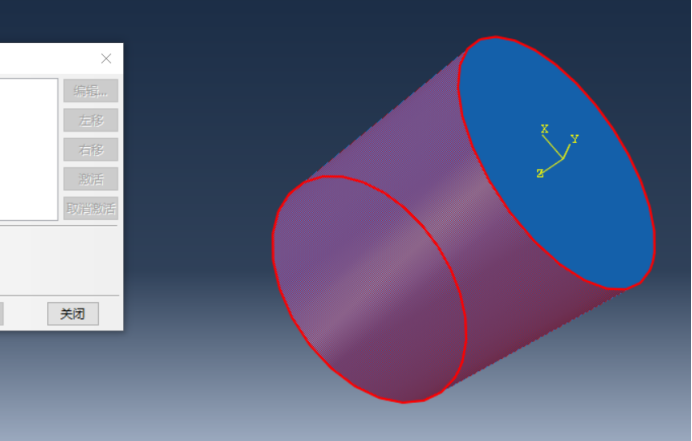

图30 选择作用区域为除底面外区域

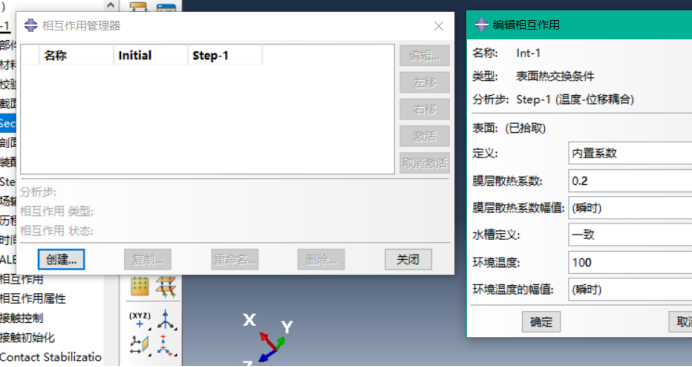

图31 设置膜层散热系数为0.2，环境温度为100

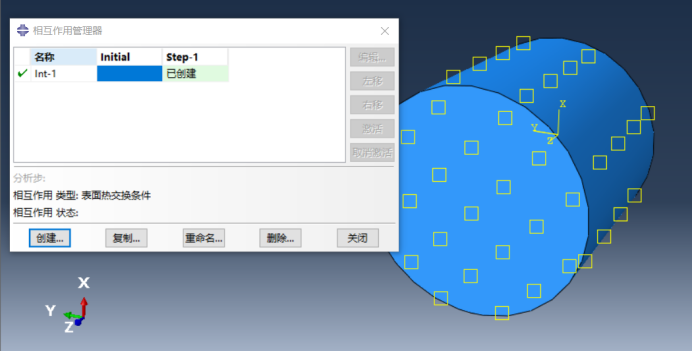

图32 已设置好的表面热交换条件相互作用

9. 提交作业

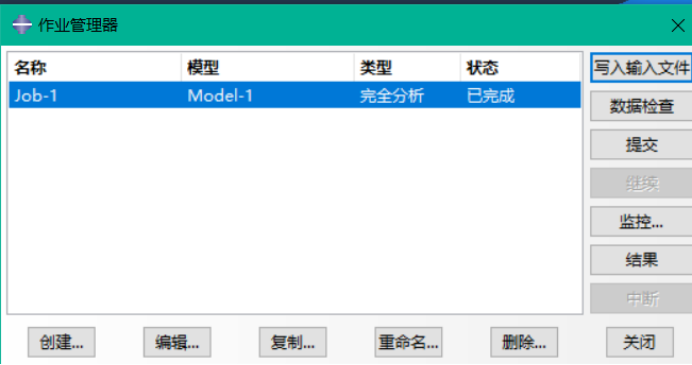

图33 创建作业Job-1

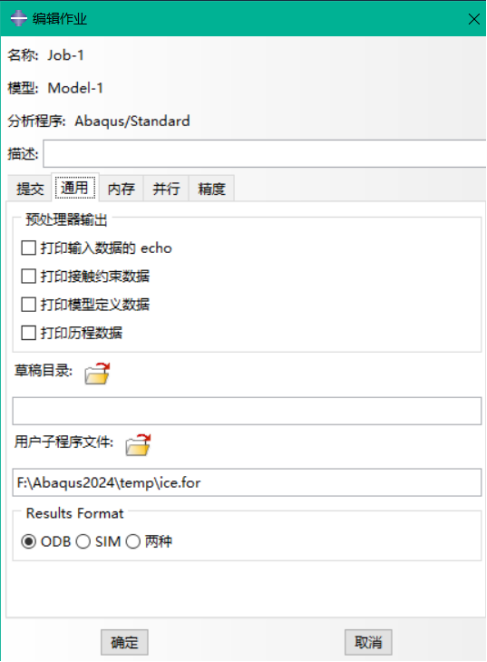

图34 调用用户子程序 ice.for

结果分析

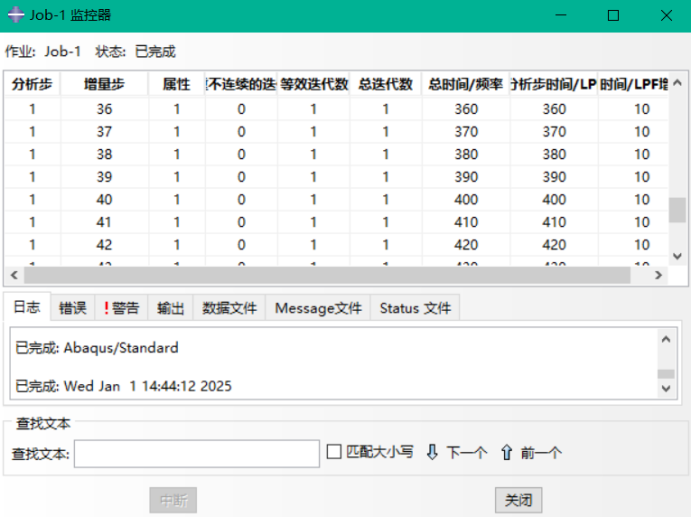

图35 作业运行监视

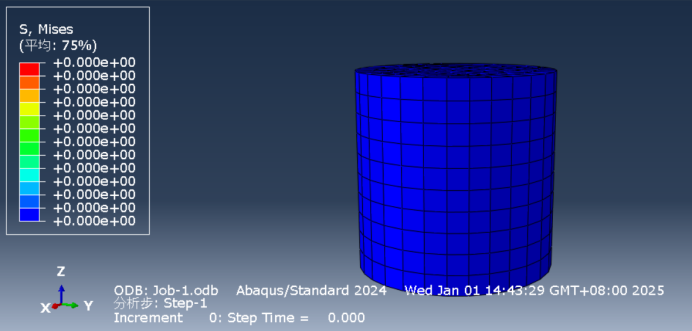

图36 S,Mises应力的0步长

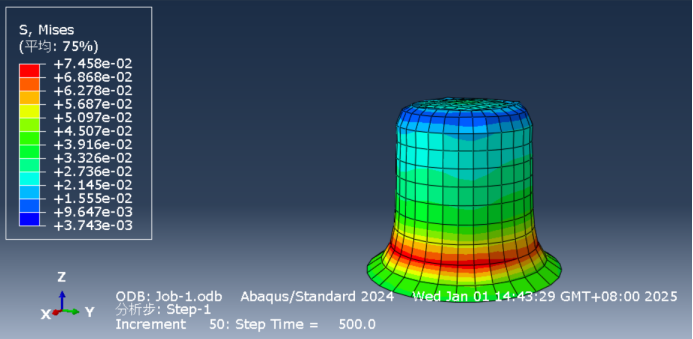

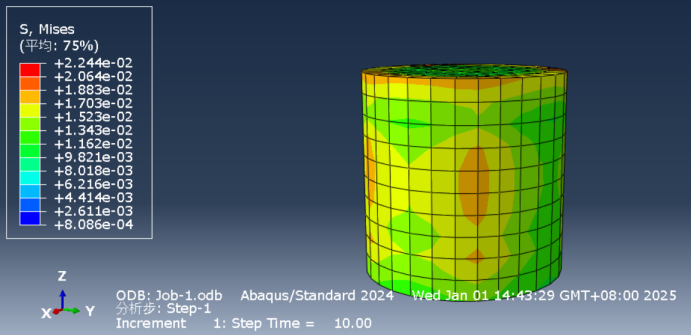

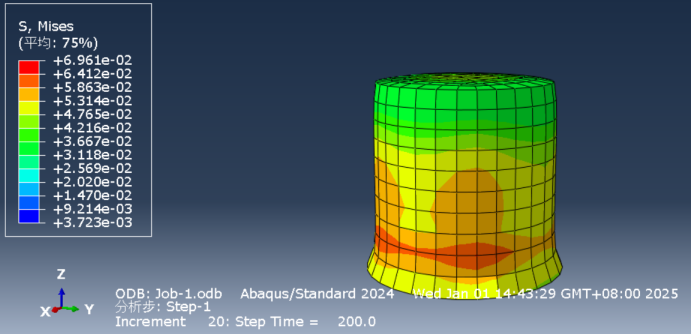

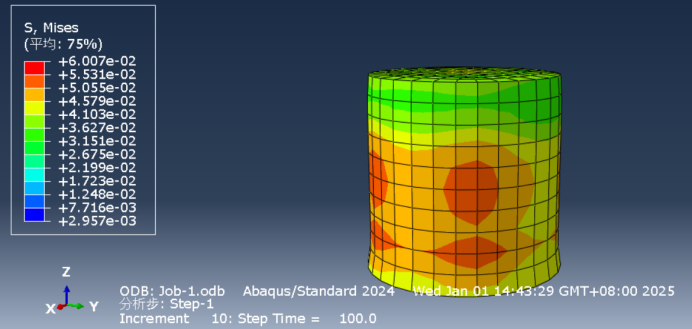

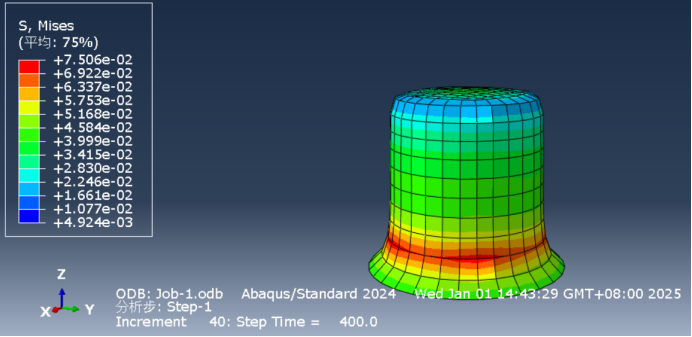

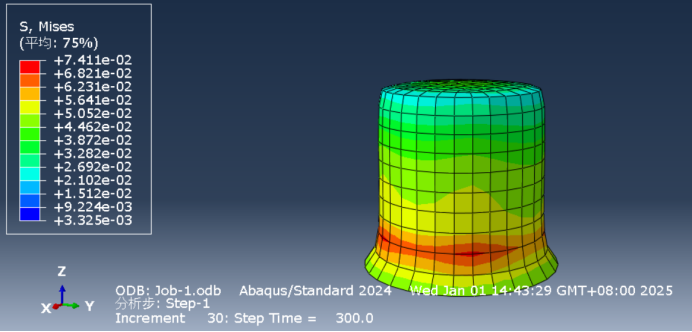

图37 S,Mises应力的第10、100、200、300、400、500步长

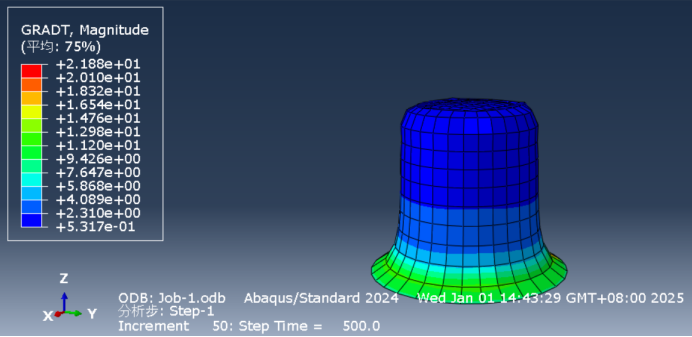

图38 GRADT,Magnitude 最大处可达2.188e+01

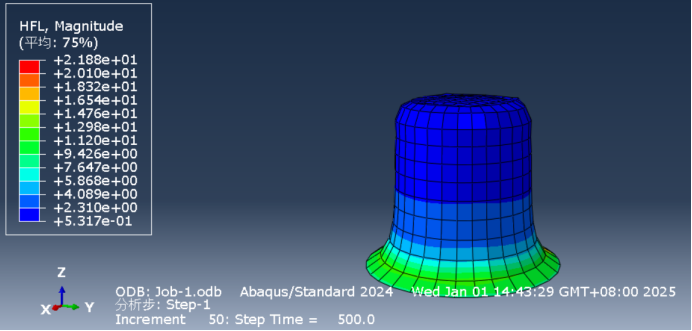

图39 HFL,Magnitude 最大处可达2.188e+01

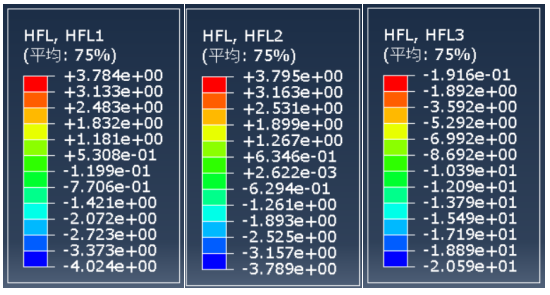

图40 HFL,在x,y,z方向

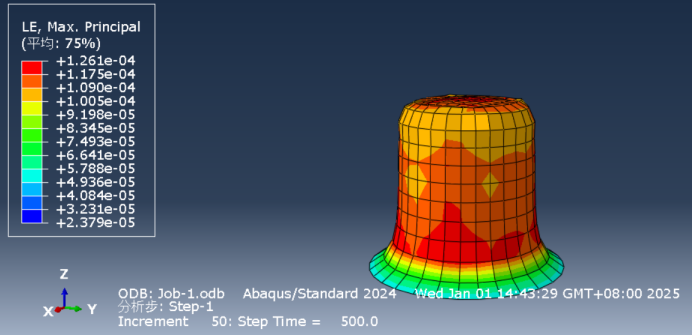

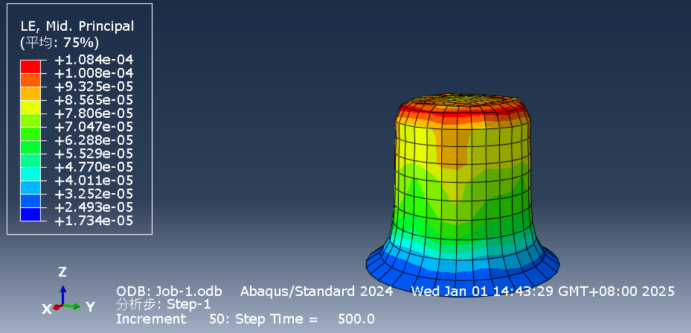

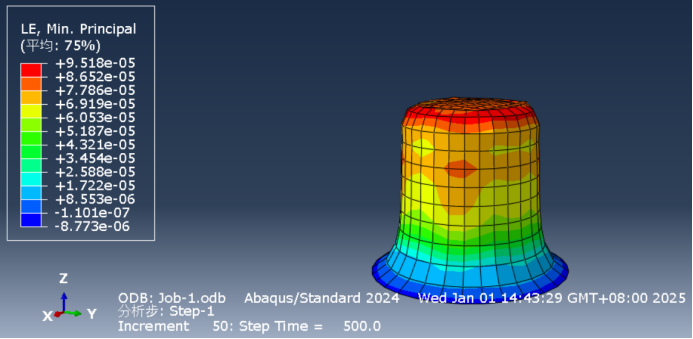

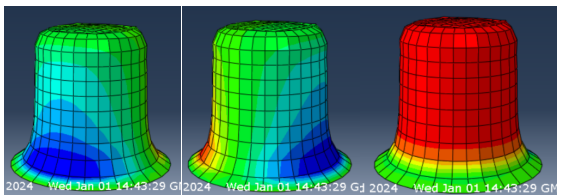

图41 LE Max,Principal，LE Mid,Principal，LE Min,Principal

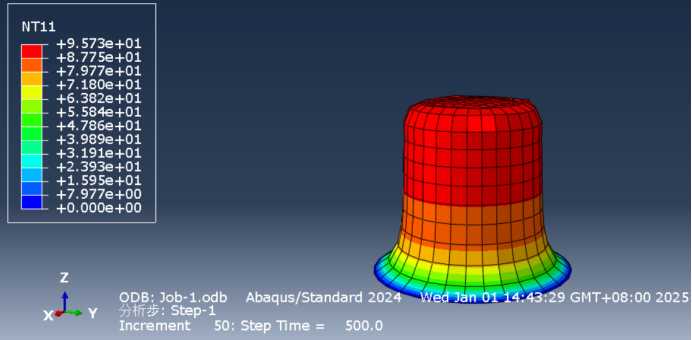

图42 NT11 最大处达95.73

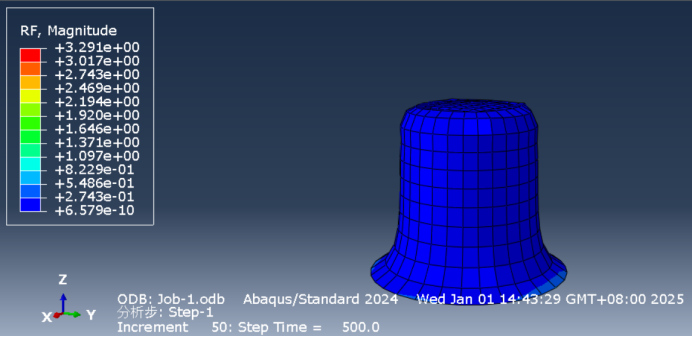

图43 RF,Magnitude 接触力变化

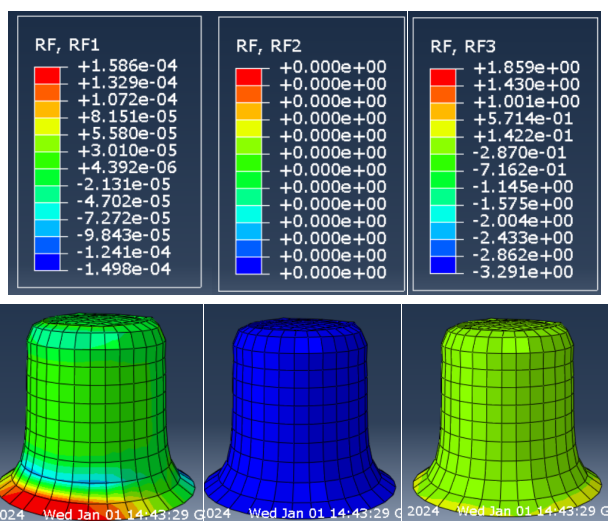

图44 RF,RF1,2,3 三个主方向上的接触力变化，说明在y轴方向上无

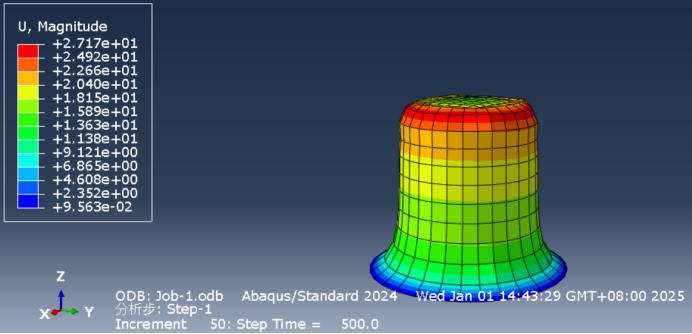

图45 U,Magnitude 位移变化

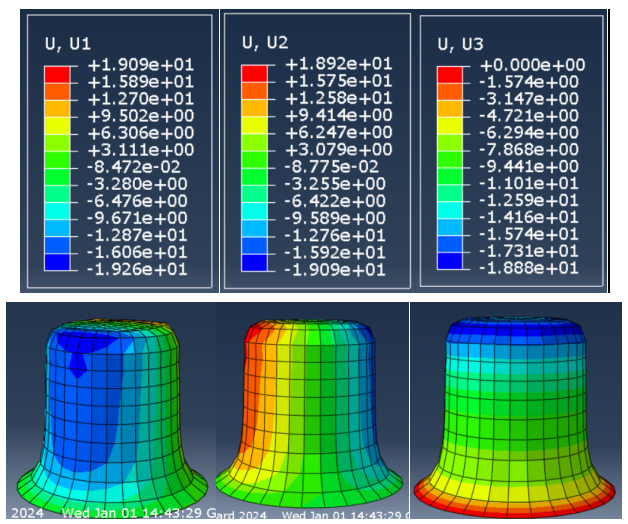

图46 U,U1,U2,U3 x,y,z三个主方向上的位移自由度

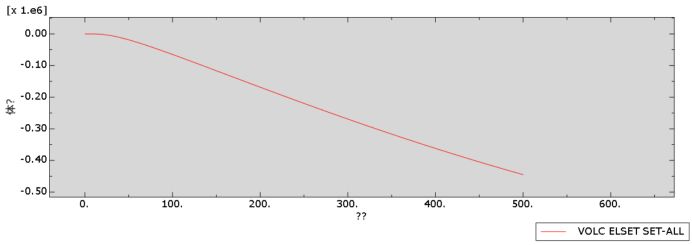

图47 冰块体积随时间的变化

总结

通过复刻案例，验证了ABAQUS是能够进行液体性质模拟的。本作业主要应用Umeshmotion子程序模拟高温下冰块的热传递和融化过程。使用ALE自适应网格控制，调用Umeshmotion子程序，来模拟高温下冰块的热传递和融化过程。得到应力、位移等性质变化云图，并且可通过可视化-动画-时间历程来动态的查看变化过程，后续将附以更加实际、复杂的条件，真实的模拟出冰块的融化过程情况，并进行分析。还有很多内容我还并不了解和理解，期待后续能够进一步学习使用有限元分析软件，用于项目课题中。
