RecurDyn2026新功能- DriveTrain工具包相关功能提升

RecurDyn

2月前浏览646

持续推送RecurDyn2026版新功能，来看一看RecurDyn的DriveTrain工具包相关的功能提升吧~~

1.操作便利性提升

1.1 仿真过程支持动态切割面的开关控制

1.2 新增体积/面积测量工具

1.3 角度测量新功能

1.4 力显示对话框新功能

1.5 新增Isolate功能

1.6 对于Body属性的User inputs模式，界面上新增Calculate Moment of Inertia 按钮

1.7 对于填充曲线Fill Curve，新添[Wire, MultiWire]选项

1.8 在仿真暂停或动画暂停时，查看模型设置更方便

2.表达式编辑栏支持注释行

3.Database功能提升

3.1 支持利用Filter功能在DataBase区获得更简洁的模型树

3.2 支持定义Database区的快捷键命令

4.拓扑关系Relation Map功能提升

4.1 新添Entity Info窗口

4.2 Relation Map对话框上面板窗口的位置和布局支持随意调整

5.支持预定义参数化值或参数化点Predefined Parameter

6.支持参数化Marker点(Parametric Marker)

7.新增模型选项模板，支持设置建模的缺省选项

8.接触求解功能提升

8.1 新增接触刚度类型

8.2 接触几何精度提升

8.3 球几何接触支持Additional Contact Point

8.4 预警接触面Patch的数量

8.5 接触有效性的表达式控制

8.6 最大接触点数的最大值变为50,000

9. 运动副、力联接Align Connectors功能提升

9.1 Align Connectors 对话框仅列出 Action Marker与Base Marker不一致的情况

9.2 Support for Toolkit Groups

10.方便使用传感器激活的累积次数

11. 求解器相关的功能增强

11.1新添最小时间步长Minimum Time Step设置

11.2新增仿真步长小于步长标准时的误差容限调整参数

11.3SMP支持浮力参与的计算

11.4支持运动副反力结果在总体坐标系下的输出

11.5接触点结果的输出更加多样

11.6运动副摩擦预载荷支持在轴向和法向同时定义

11.7螺旋副Screw Joint螺旋方向的摩擦计算精度得到提升

12. 模型文件相关增强

12.1针对RBDF与SHL文件新增二进制选项

12.2Password加密保存

13.授权管理器功能增强

13.1启用/禁用Co-Link License的能力提升

13.2支持连接失败时的重新连接选项

13.3License到期通知

14. 刚柔耦合仿真功能及便利性增强

14.1支持FFlex Body材料的导入/导出

14.2支持检查外部导入网格的单元质量

14.3力显示功能增强

14.4View Fit功能增强

14.5结果文件再生成功能增强

14.6仿真或动画暂停时，支持更多的操作

14.7在Components & Sets对话框新增通过材料控制显示的选项

14.8当Fflex Body质量改变时自动计算相应的Connecting Parameters

14.9 RFI文件新选项，缩减RFI文件规模

14.10 Shell3单元支持非均一厚度属性

14.11 Patch Constraint功能提升

14.12 云图相关功能增强

15. 疲劳模块相关功能增强

16. Vibration Shape模块功能增强

17. 联合仿真参数相关的功能增强(Simulink作为主程序时GCosim)

18. 联合仿真支持Linux环境的GCosim

19. 新增相关的教程CoLink Tutorials

20. DDD模块功能增强

20.1 代理模型生成流程改善

20.2 支持用户自定代理模型的性能指标

20.3 生成代理模型的DOE算法改进

20.4 支持高精度代理模型的径向基函数 (Radial Basis Function)

20.5 支持拉丁超立方采样Latin-Hypercube Design (LHD) Sampling

21. 弹簧工具包功能提升

22. 齿轮工具包的功能提升

23. 带传动工具包功能改进

24. DriveTrain工具包相关的功能提升

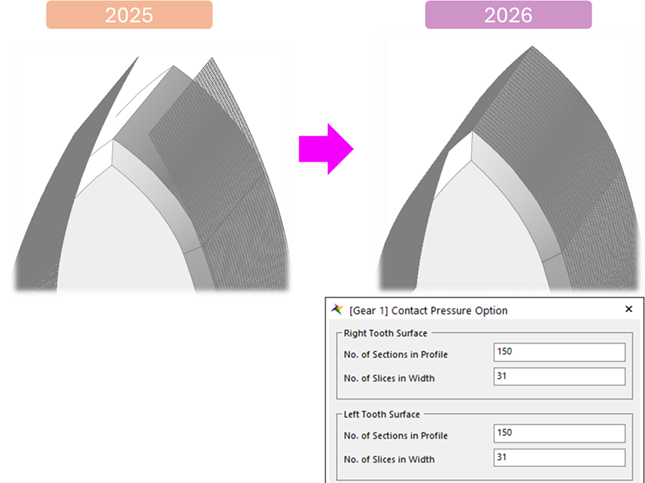

24.1齿廓修改后的接触压力显示更合理

使用DriveTrain工具包 GearKS 创建的齿轮系 (GearTrain)、齿条与小齿轮 (Rack and Pinion) 以及行星齿轮 (Planetary Gear)，通过修形参数(Modification parameters) 可修改其齿形。在之前的版本中，接触压力 (Contact Pressure) 的云图显示基于默认几何而非修改后的几何。RecurDyn 2026 版本的接触压力基于修形后的齿廓准确显示。不再需要设置之前版本中接触压力的“修缘曲线分段数 (No. of Sections in Tip-Relief Curve)”参数。
