射频自动增益控制（AGC）系统设计与波形协同优化
1. 引言
在现代射频通信系统中，接收机面临的电磁环境日益复杂。从远距离微弱信号（可能低至微伏级）到近距离强信号（可达数百毫伏），接收机输入信号的动态范围往往超过120 dB。然而，受限于ADC量化位数（如14位理想ADC仅提供约86 dB动态范围），前端模拟链路必须引入自动增益控制（Automatic Gain Control, AGC）机制，以在信号到达ADC之前完成动态范围的压缩与适配。
传统射频设计往往将AGC视为单纯的模拟链路保护手段——确保信号在射频前端不失真、确保ADC输入不溢出。然而，随着通信协议对数据包结构时序的严格定义，AGC的瞬态响应特性已成为影响通信链路误码率（BER）和丢包率（PER）的关键瓶颈。本文旨在从系统工程视角，重新审视AGC设计的完整约束集，并强调射频工程师与基带波形设计之间深度协同的必要性。
2. AGC的基本原理与系统定位
2.1 接收机动态范围与ADC量化约束
接收机的输出信号幅度由输入信号功率与接收机增益共同决定。在实际通信场景中，输入信号功率的变化范围极大：
• 微弱信号：1 μV ~ 几十μV（如卫星通信、远距离物联网节点）
• 强信号：数百mV（如近距离基站、WiFi AP直连）
• 极端动态范围：可达120 dB以上
ADC作为模拟域与数字域的接口，其有效动态范围直接决定了系统可分辨的最小信号幅度。对于N位理想ADC，其动态范围（DR）由量化噪声决定：
DR = 6.02 × N + 1.76 (dB)
以14位ADC为例，理论动态范围为86 dB。这意味着，若接收机总动态范围需求为120 dB，则约有34 dB的缺口必须通过AGC在模拟域完成增益调节，使信号在进入ADC前始终处于最佳量化区间。
2.2 AGC的核心功能定义
AGC的核心功能可归纳为以下三个层次：
第一层次——射频链路保护：防止强信号导致LNA、混频器等有源器件进入非线性区或饱和区，避免交调失真（IMD）和增益压缩。
第二层次——ADC动态范围优化：确保信号峰值充分利用ADC的满量程范围（Full Scale），同时保留足够的峰值裕量（Headroom，通常6-12 dB），以兼顾量化信噪比（SQNR）与抗削顶失真能力。
第三层次——解调幅度一致性保障：对于采用幅度敏感调制方式（如QAM、ASK）或依赖幅度估计的相干解调算法，要求同一数据包内信号幅度保持恒定。AGC的瞬态响应若引起包内幅度波动，将直接导致星座图旋转/缩放、信道估计偏差，最终体现为误码率恶化。
这三个层次构成了AGC设计的完整约束集，缺一不可。
3. AGC的典型实现架构
3.1 闭环反馈控制结构

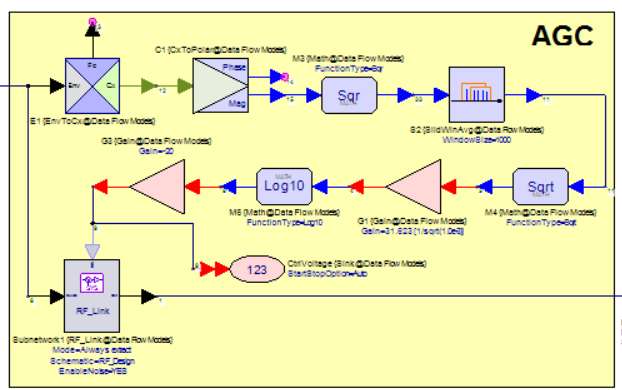

典型的AGC系统采用闭环负反馈结构，其信号流可描述为：

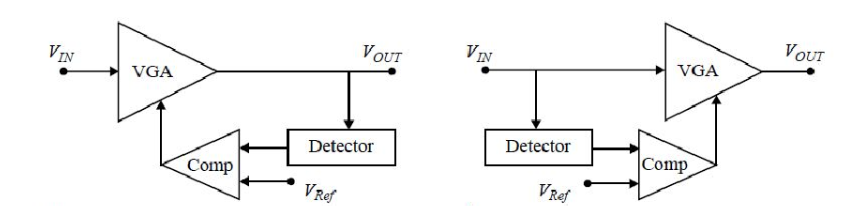

射频前端输出 → 耦合器/检波器 → 信号强度检测 → 误差比较器 → 环路滤波器 → 增益控制电压 → 可变增益放大器（VGA/衰减器）

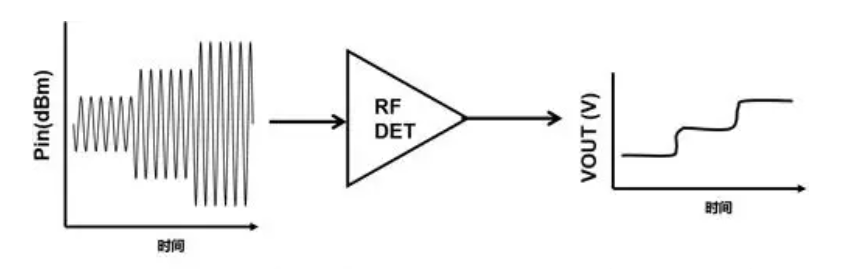

其中，检波器（Detector）负责将射频信号包络转换为直流或低频电压，该电压与参考电平比较后生成误差信号，经环路滤波器平滑后驱动VGA。整个环路的响应速度由检波器带宽、环路滤波器时间常数以及VGA控制端口带宽共同决定。
3.2 模拟AGC与数字AGC的架构演进
根据增益控制决策的位置，AGC可分为模拟AGC与数字AGC两类：
模拟AGC（传统架构）：检波器、比较器和环路滤波器均在模拟域实现，控制电压直接驱动模拟VGA/衰减器。优点：响应速度快（可达微秒级），不占用数字资源；缺点：温度漂移、器件离散性导致精度受限，且难以实现复杂的自适应算法。
数字AGC（现代SDR架构）：ADC输出经数字功率估计后，由DSP/FPGA计算增益控制字，通过DAC反馈至模拟VGA，或直接在数字域进行乘法缩放（Digital AGC）。优点：精度高、可编程、易于实现自适应算法；缺点：响应速度受ADC采样率和数字处理延迟限制，通常在符号周期量级。
在实际工程中，常采用"模拟快速AGC + 数字精细AGC"的混合架构：模拟环路负责大动态范围的快速收敛（如前导码期间），数字环路负责跟踪慢衰落和精细幅度调整（数据载荷期间）。
4. AGC响应时间与波形前导结构的耦合分析
4.1 检波器响应的瞬态特性
AGC环路的响应时间（Settling Time）是衡量其瞬态性能的核心指标，定义为从输入信号幅度跳变到增益控制电压稳定在规定误差带（如±1 dB或±0.5 dB）内所需的时间。该时间由以下因素决定：
• 检波器类型与带宽：包络检波器（Envelope Detector）响应最快但精度低；对数检波器（Log Detector）动态范围大但存在对数放大器的建立延迟；RMS检波器精度最高但响应最慢。
• 环路滤波器阶数与带宽：一阶RC滤波器无过冲但建立慢；高阶有源滤波器可加速收敛但可能引入振铃（Ringing）。
• VGA/衰减器控制端口响应：PIN二极管衰减器响应在纳秒级，但控制线性度差；VGA（如AD8367）控制端口带宽通常在MHz级，建立时间在百纳秒至微秒级。
当输入信号突然增强（如从噪声 floor 跳变至强信号）时，AGC尚未响应的"盲区"内，接收机处于最大增益状态。此时，强信号将导致：
1. 射频前端饱和：LNA输出压缩，产生谐波和交调产物，这些失真分量可能落入信号带宽内无法滤除；
2. ADC削顶：输入超过ADC满量程，产生不可逆的量化削顶失真（Clipping Distortion），即使后续AGC收敛，削顶期间的数据已永久丢失。
4.2 数据包幅度一致性要求
现代数字通信系统的解调器对数据包内信号幅度的稳定性有严格要求。以相干QAM解调为例：
• 信道估计：基于前导码（Preamble）或导频（Pilot）估计的信道响应假设整个数据包内信道恒定增益。若AGC在数据包期间调整增益，等效于引入了时变信道，导致信道估计失配。
• 幅度参考：QAM星座点的判决边界依赖于准确的幅度参考。包内幅度波动将引起星座点径向偏移，增加误判概率。
• 自动频率控制（AFC）与定时恢复：这些环路同样依赖前导码期间的稳定信号条件，AGC瞬态波动会干扰其收敛。
因此，工程上通常要求AGC在数据包的前导码（Preamble）期间完成收敛，并在整个数据载荷（Payload）期间保持增益锁定（Gain Lock）。这一约束将AGC设计从纯模拟电路问题转化为波形-硬件协同设计问题。
5. 典型波形实例：WiFi前导结构与AGC时间预算
5.1 IEEE 802.11a/g/n/ac前导码结构
以IEEE 802.11a/g/n/ac（OFDM模式）为例，其物理层协议数据单元（PPDU）的前导结构如下：

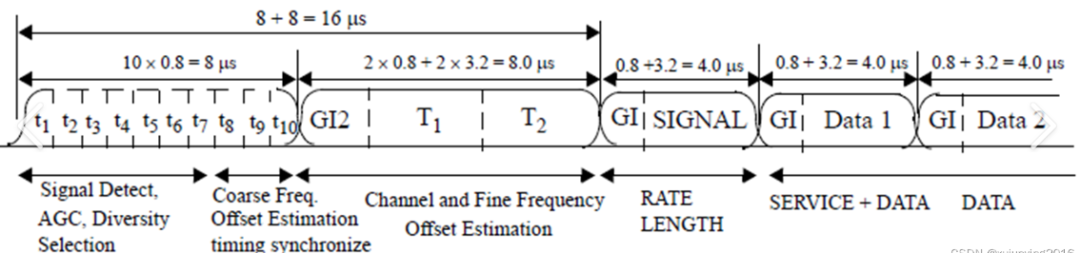

• 短训练序列（Short Training Field, STF）：持续时间8 μs，由10个重复的短OFDM符号组成（每个0.8 μs）。STF的主要功能包括：包检测（Packet Detection）、自动增益控制（AGC收敛）、粗频率偏移估计（Coarse CFO Estimation）。
• 长训练序列（Long Training Field, LTF）：持续时间8 μs，由2个完整的长OFDM符号（含GI）组成。LTF用于精细频率偏移估计（Fine CFO Estimation）和信道估计（Channel Estimation）。
• 信号字段（SIG/SIG-A）：承载速率、长度等物理层参数，采用BPSK调制和1/2码率卷积码，对幅度精度要求极高。
从AGC时间预算角度分析：
• STF的8 μs是AGC完成收敛的唯一时间窗口。考虑到包检测算法本身需要2-3个短符号（约1.6-2.4 μs）来确认有效信号到达，实际可用于AGC建立的时间不足6 μs。
• 若AGC建立时间超过STF可用窗口，增益尚未稳定即进入LTF阶段，将导致：
- 信道估计基于错误的幅度参考，产生系统性信道估计误差；
- 信号字段（SIG）解调失败，整个数据包被丢弃（PER恶化）。
这一时间约束对射频前端设计提出了极高要求。以802.11ac 80 MHz带宽为例，接收机需要在约4-5 μs内完成从最大增益到目标增益的收敛，且超调量（Overshoot）需控制在±1 dB以内，这要求AGC环路带宽设计在数百kHz量级，同时保证足够的相位裕度以防止振铃。
结论
本文从系统工程视角重新审视了射频AGC的设计问题，得出以下核心结论：
1. AGC的设计目标具有三重性：射频链路保护、ADC动态范围优化、解调幅度一致性保障。仅满足前两项而忽视第三项，将导致通信链路在强信号场景下误码率恶化。
2. AGC的瞬态响应时间（建立时间）与通信波形的前导码结构存在强耦合关系。以WiFi为例，STF的8 μs窗口对AGC设计构成了硬性约束，要求射频工程师必须在波形规范框架内进行电路设计。
3. 检波器选型、环路滤波器设计、增益分配策略必须服务于目标波形的具体参数（带宽、PAPR、前导码长度），不存在脱离波形的"通用最优"AGC方案。
4. 射频工程师与基带波形工程师的深度协同是确保AGC设计成功的必要条件。建议建立"需求冻结-时间预算分析-联合仿真-硬件在环验证"的四阶段协同流程。
射频工程的本质是物理层约束与通信理论的交汇。AGC作为这一交汇点的典型代表，其设计复杂度远超简单的增益调节电路。只有将波形视为AGC设计的输入约束而非事后验证对象，才能真正实现射频系统的"完美通信"。
