【案例】一根换热管里的‘二次涡’,正在悄悄改变你的换热器设计

2月前浏览599

浮力何时主宰流动?从无量纲判据到水平管道加热的二次流解析

在绝大多数流体力学基础教学中,我们习惯将液体视为不可压缩均质流体,从而忽略由温度或浓度差异引起的密度变化。然而,在众多工程与自然场景中,正是这些微小的密度差在重力场中产生的浮力效应,彻底改变了流场结构与传输特性。那么,液体的流动究竟在何时必须考虑浮力?本文将从物理本质出发,梳理经典判断准则,并以水平管道内加热流体为典型案例,深入剖析浮力二次流的形成机制及其工程后果。

一、浮力介入的若干典型场景

当流场中存在密度差异且重力方向上的体积力不可忽略时,浮力就成为动量方程中必须保留的源项。具体而言,以下几种情况需重点关注:

1. 纯自然对流

流动完全由温度差或浓度差引起的密度不均所驱动,无外部强制流动。暖气片散热、电子元件在静止空气中的冷却、盐度差驱动的海洋深层环流等均属此类。此时浮力是流动的唯一驱动力,显然不可忽略。

2. 混合对流

强制流动与自然对流并存,且二者强度可比。此时浮力效应会显著改变速度分布、换热特性,甚至诱发流动失稳。水平管道内加热流体的二次涡便是混合对流的经典表现。

3. 多相流中的离散相运动

气泡、液滴、固体颗粒在液体中的上升或沉降,直接由重力与浮力的合力决定。鼓泡塔、油水分离器、泥沙输运等过程,浮力均主导相界面运动。

4. 密度分层流动与稳定性问题

当液体内部存在温度或浓度跃层时,浮力形成恢复力,可产生内波或引发瑞利–泰勒不稳定。湖泊温跃层、盐梯度太阳池等均涉及此效应。

5. 大尺度环境与地球物理流动

在海洋、大气等大尺度慢速运动中,即便密度差极小,因时空尺度巨大,浮力效应经累积后往往占主导地位。

可见,浮力问题广泛存在,而工程设计的核心在于:如何定量判断在某一具体强制流动中,浮力是否已达到不可忽略的程度?

二、量化判据:理查德森数的物理意义

力学中常用理查德森数(Richardson number)来度量浮力与惯性力的相对重要性,其定义为:

Ri=浮力 / 惯性力=g βΔT L/U2=Gr/Re2

其中:

  • Gr=g βΔT L3/ν2格拉晓夫数,表征浮力与粘性力之比;

  • Re=U L/ν雷诺数,表征惯性力与粘性力之比;

  • g为重力加速度,β为热膨胀系数,ΔT为特征温差,L为特征长度,U为特征速度,ν为运动粘度。

通过Gr/Re2的组合,我们得以剥离粘性,直接比较浮力与惯性力。工程分析中常用的经验判据如下表所示:

条件        物理意义        工程处理建议        Ri≪ 0.1(Gr/Re2< 0.01)强制对流占绝对主导        浮力可忽略        0.1 ≤Ri≤ 10(0.01 ≤Gr/Re2≤ 10)        混合对流区,浮力与惯性力强烈耦合        必须同时考虑浮力        Ri≫ 10(Gr/Re2> 10)浮力主导        可近似为纯自然对流

当流动无特征速度U(静止流体)时,可直接以瑞利数Ra=Gr·Pr判断静平衡失稳的临界条件。对于水平流体层,Ra超过约 1708 即会发生对流。

三、案例深析:水平管道内加热流体的浮力效应

下面以水平圆管内被壁面均匀加热的液体流动为例,具体展示浮力如何“重塑”整个流场。

3.1 物理机制:横截面二次涡的诞生

考虑水平放置的圆管,主流沿轴向(x方向),重力沿垂向(y方向)向下,二者正交。管壁加热时,近壁流体温度升高、密度减小,而管中心流体温度较低、密度较大。这一径向密度分布形成了不稳定的“壁轻心重”格局:在重力作用下,靠近壁面的轻流体有向上运动的趋势。

受管壁几何约束,轻流体无法自由上升,只能沿管内壁面向上“爬升”,于管道顶部积聚后被中心流体挤压,被迫向下折返;同时中心较重的冷流体则向下补充。于是在横截面上形成一对对称的纵向涡旋,即浮力诱导的二次流。实际流体质点轨迹呈螺旋线——沿轴向前进的同时,在截面上作涡旋运动。

这种二次涡的速度通常比主流速度小一个量级,但它所产生的径向掺混能力远强于纯分子扩散,从而强烈影响动量和热量输运。

3.2 对流动与传热的多重影响

① 换热显著增强

二次涡持续将壁面附近的热流体送入管心,同时将中心冷流体抛向壁面,使壁面温度梯度增大。对于层流充分发展段,纯强制对流的努塞尔数Nu为常数(等壁温条件下为3.66),而浮力作用会使Nu大幅上升,最大增幅可超过一倍。

② 摩擦系数升高

二次流需消耗主流的机械能,因此摩擦系数f将高于等温层流值,导致压降增加。

③ 临界雷诺数提前,诱发早期转捩

浮力引起的横向扰动类似于外加扰动,可使流动在更低的轴向雷诺数下失稳进入湍流状态。这对低流速、大温差换热器的设计至关重要,如电子器件冷却和太阳能集热系统。

④ 速度与温度分布扭曲

轴向速度最大值不再位于管中心,而是因二次流的下洗作用向下偏移,形成不对称的“M型”分布。这对依赖速度剖面测量的应用(如流量计量、反应器设计)会带来显著误差。

3.3 判断准则在本案例中的应用

对水平管内混合对流,仍采用Gr/Re2作为判据,其中 特征长度取管内径D,温差取壁温与截面平均流体温度之差 (TwTb),速度取平均流速U

Gr/Re2=g β(TwTb)D3/ν2/  (U D/ν)2=g β(TwTb)D/U2

对于层流流动,广泛接受的阈值范围为:

  • Gr/Re2< 0.01:浮力可忽略,使用纯强制对流关联式;

  • 0.01 ≤Gr/Re2≤ 10:混合对流,必须耦合浮力项;
  • Gr/Re2> 10:浮力占优,可按自然对流处理。

在湍流条件下,判断式常修正为Gr/Re2.7等形式,但本质不变。

3.4 数值示例

以水为例:管内径D= 20 mm,平均流速U= 0.02 m/s(对应Re≈ 400,层流),壁温高于水温 10°C。水在该温区β≈ 2.5×10−4K−1ν≈ 1.0×10−6m2/s。

计算Gr
Gr= 9.81 × 2.5×10−4× 10 × (0.02)3/ (1.0×10−6)2≈ 1.96×105

计算Re2= 4002= 1.6×105,则Gr/Re2≈ 1.23,落入混合对流区(>0.01)。若在此工况下仍沿用纯强制对流的层流换热关联式,预测的换热系数可能偏低30%~50%,导致设备过热风险。

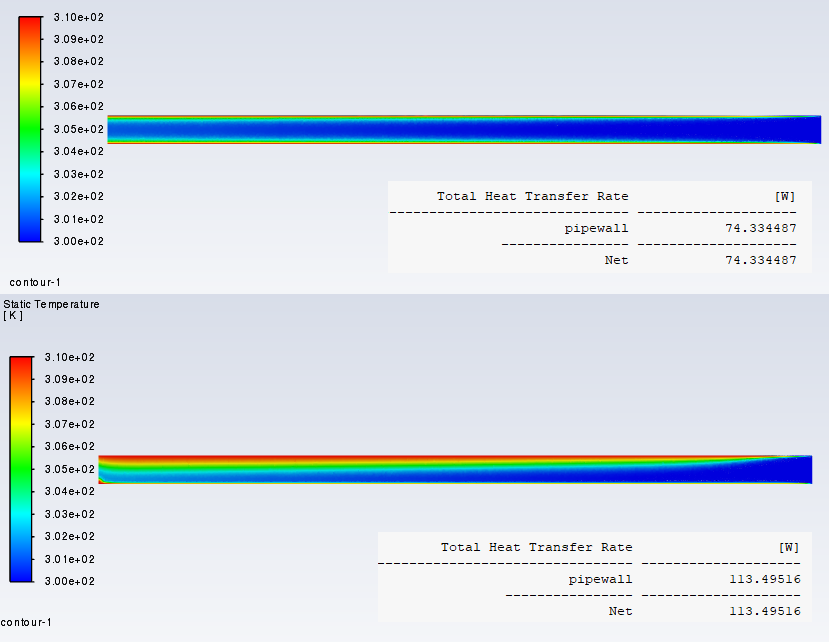

用FLUENT对上述的管道进行模拟,纯强制对流和考虑浮力两种条件下,管道的温度和传热功率如下,可以看出,考虑浮力项后,换热管的换热能力提升了51%。

四、混合对流的传热系数如何计算?

混合对流(Mixed Convection)指的是强制对流与自然对流效应相当、共同控制传热的过程,判断指标正是前文讨论的理查德森数(Ri)。在此区间(通常0.1 <Ri< 10),纯强制对流或纯自然对流的公式都不再适用,计算的关键在于获取合适的努塞尔数(Nu)关联式

4.1 混合对流关联式速查

下表整理了针对内部流动(如圆管)的常用关联式。每个公式都有特定的适用范围,请严格参照使用。

流态        典型关联式        几何条件        关键适用范围        层流/过渡/湍流        见下面“通用方法”        水平圆管        内部流动        层流/过渡/湍流        Nutotal        = (Nuforcedn+Nunaturaln)1/n        水平圆管        内部流动,n取值3~4

对于垂直管内的湍流混合对流,工程上也有针对性关联式,此处不展开详述,仅给出思路:通常以强制对流NuF为基准,乘以一个包含GrRePr的修正函数。

4.2 通用计算方法与步骤

第一步:确定流态

首先计算Re数,判断流动是层流还是湍流。

第二步:计算单独成分的Nu

强制对流 (NuF):根据流态(层/湍流)、几何形状和边界条件选择合适的经典关联式,如NuF= 0.023Re0.8Pr0.4

自然对流 (NuN):根据几何形状和Gr·Pr(瑞利数)选择合适的关联式,如邱吉尔-朱关联式。

第三步:叠加计算混合对流Nu

使用以下通用叠加公式计算最终的Nu数:

Nun=NuFn±NuNn

其中,指数n通常取3。但在处理建筑群这类几何尺度差异较大的复杂情况时,n值可能在1.9至3.8之间变化。

第四步:最终计算传热系数

通过公式反推出传热系数h

h=Nu·k/L

其中,k是流体的导热系数,L是特征长度(对于圆管,通常为内径D)。

提示:该叠加公式适用于多数情况。在浮升力影响非常强烈时(例如Gr/Re2> 10),可能直接采用自然对流关联式就已足够精确,可免去叠加计算。

4.3 关键影响因素

  • 流体的物性:普朗特数 (Pr)

    决定了流体动量扩散与热扩散能力的相对大小,是Nu数关联式中除ReGr之外的第三个关键无量纲数,直接影响传热效率。
  • 流动方向:

    浮力与主流方向的相对关系对传热有显著影响。通常,浮力与主流同向时为“辅助流”(Aided flow),能强化传热;反向时为“对冲流”(Opposed flow),可能导致传热弱化。
  • 热边界条件:

    计算时需明确管壁是均匀壁温还是均匀热流,因为不同的热边界条件对应不同的Nu数关联式。

4.4 总结

混合对流计算的核心,在于如何科学地叠加强制对流自然对流的贡献。首先通过理查德森数(Ri)判断是否需要考虑混合效应,然后按步骤选择强制和自然对流关联式,计算各自的努塞尔数(NuFNuN),再通过通用叠加公式进行合并,最终得到混合对流传热系数。

五、可以忽略浮力的情形

浮力并非在任何加热或非均质流动中都必须考虑。当流体等温、组分均一,密度严格常数时,浮力项自然消失。此外,即便存在温差,若强制流动极强,使得Ri远小于 0.1,浮力效应亦可放心忽略(例如高速管道流中的微小温差)。在微重力环境(g≈ 0)下,浮力作用亦基本消失。

结语

液体流动中是否计入浮力,本质是一个量纲分析问题。对于设计工程师和研究者而言,面对任何涉及温差或浓度差的流动,应首先计算特征格拉晓夫数与雷诺数平方之比,快速评估浮力介入的程度。水平管道加热的案例清楚地揭示:看似微小的径向温差,在重力作用下竟能催生出改变全局流动与换热的二次涡结构。轻视浮力,可能导致传热能力预测失准、流动阻力估算偏差,甚至引发意想不到的流动失稳。

因此,下一次当你遇到管内加热、壁面冷却或任何非等温流动时,不妨先算一算Gr/Re2——它很可能是决定设计成败的关键无量纲数。


来源:仿真与工程
