Simulation 有限元分析实战（10）：桁架

一、问题描述：

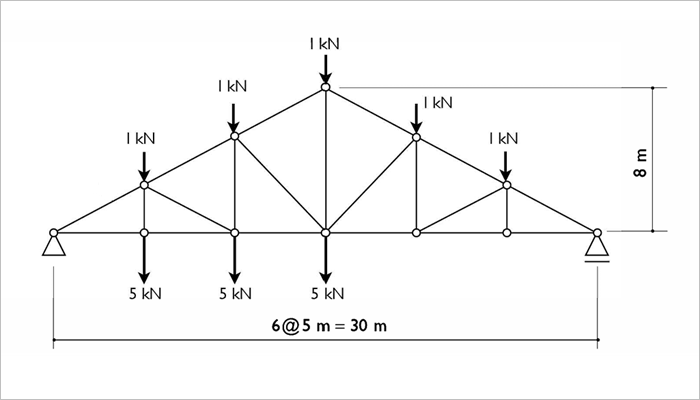

如下图所示，材料为合金钢的一个桁架，桁架的铰接处承受着力的作用，计算桁架在载荷作用下的应力和变形情况。

截面为 10 mm × 50 mm 的矩形，其中 50 mm 的边平行于桁架平面。

方法：

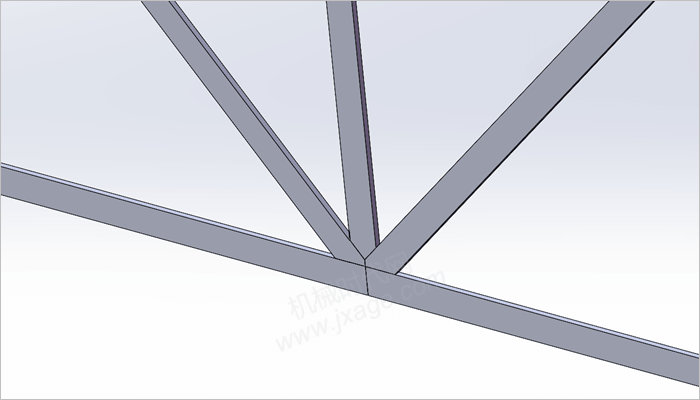

1.打开下载的模型。

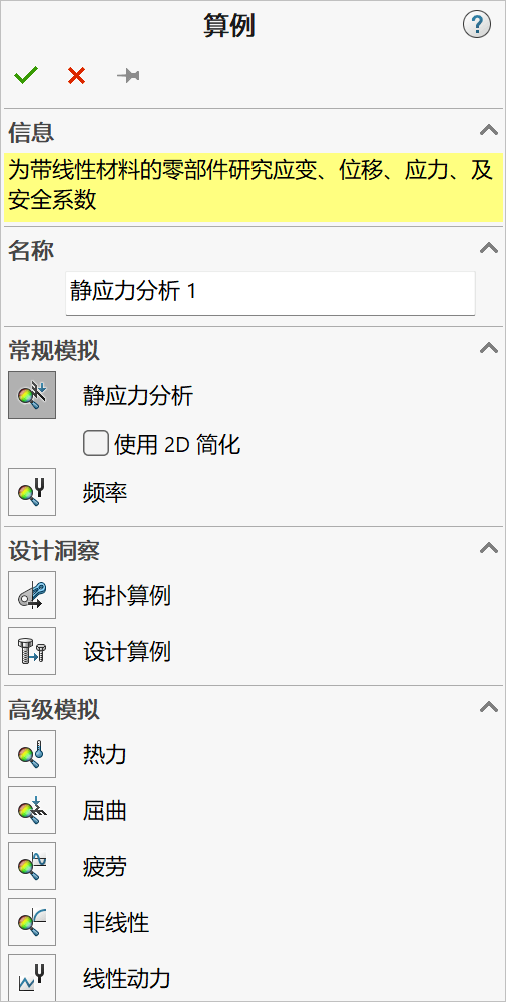

2.新建静应力分析算例，采用默认名称，如下图所示。

3.指定材料属性。在仿真研究树中，选中全部实体，然后单击鼠标右键，点击应用材料到所有实体，如下图所示。
