在GT-SUITE中对Google Deschutes CDU进行建模：液冷数据中心成功的蓝图

3月前浏览973

概要：随着数据中心不断推高机架功率密度并快速扩展人工智能工作负载，液冷技术已成为高效管理极端热负荷的关键。设计这些下一代冷却系统极具挑战——工程师必须在可靠性、能源消耗、用水量和安全性之间取得平衡，同时还要应对紧迫的部署时间表。仿真在此环境中发挥着至关重要的作用。它使团队能够探索广阔的设计空间，预测动态条件下的性能，并在硬件实际存在之前就对组件和控制策略进行评估。

液体冷却不再是“可选项”，而是必选项，AI模型训练时的“突发性”高负载，会给冷却系统带来热冲击。数据中心也从“孤岛“工具转向集成系统仿真工具，牵一发而动全身，所有子系统必须从一开始就协同设计、一体规划。在此背景下，谷歌牵头开展了一项开放计算项目（OCP）计划，旨在定义一款标准化的、散热能力为2兆瓦的下一代冷却分配单元（CDU），即“德舒特项目”。该项目发布了详细的规格说明和计算机辅助设计参考模型，以促进行业的广泛采用和互操作性。作为OCP的贡献成员，Gamma Technologies开发了该CDU的完整GT-SUITE模型，忠实地再现了规格说明中描述的几何结构和性能。其成果是一个即用型的仿真资产，帮助数据中心工程师评估系统行为，将CDU集成到更大规模的设施级模型中，并为新产品或扩展策略调整设计。

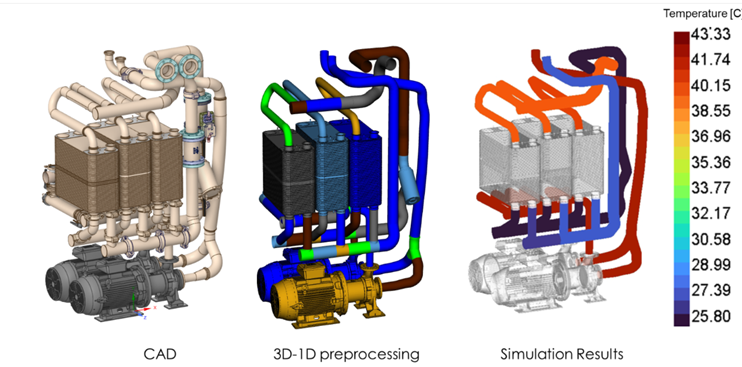

一、 GEM3D将CDU的CAD模型进行离散

发布的Deschutes模型从一个完整的三维CAD装配体开始。利用GEM3D，几何结构被自动转换为GT-SUITE仿真模型，无需手动提取参数即可实现精确的压降预测和流体-热特性分析。工程师可以直接在原始几何模型上直观查看温度分布和流动变量，使结果易于理解，并加速设计迭代。这一预处理流程既节省了时间，也减少了错误，使用户能够快速从计算机辅助设计（CAD）过渡到经过验证的仿真，同时保持对OCP参考设计的高保真度。

二、匹配OCP性能并实现系统集成

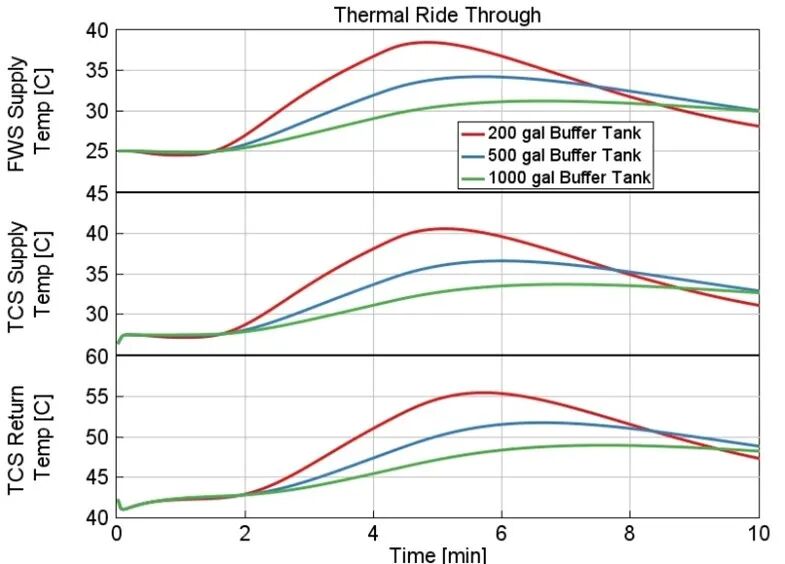

所发布的Deschutes模型复现了OCP规范中公布的性能目标，为设计研究提供了可靠的基准。由于该系统可与冷水机组、缓冲罐和IT冷却液回路进行交互，该模型能够直接被集成到更广泛的设施架构中。用户可以在受益于经过验证的参考结构的同时，调整部件尺寸、重新配置管道，或探索替代材料和流体。这使得该模型不仅对于研究OCP设计具有价值，而且对于开发未来的CDU产品代际也同样宝贵。

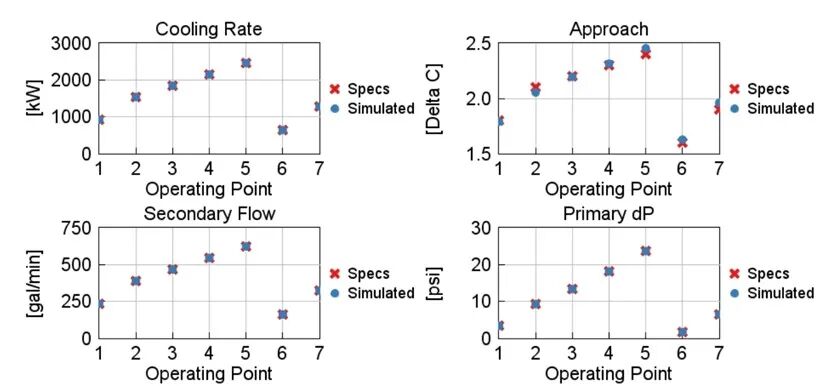

图 2：仿真性能结果与规格书数据的对比，用于验证模型行为。

三、用系统仿真匹配CDU

GT-SUITE能够快速比较不同的组件、材料和冷却技术。该模块化环境支持评估单相和两相冷却剂、探索不同类型的热交换器系列、测试来自多个供应商的泵和过滤器，以及研究干冷器与冷却塔的效果差异。通过调整几何结构和运行条件，团队可以研究与PUE、WUE、热量回收潜力以及制冷剂选择相关的权衡。这种灵活性使工程师能够根据具体场地的环境条件、可持续发展目标和运营约束来定制CDU，并确保设计具有面向未来的能力。

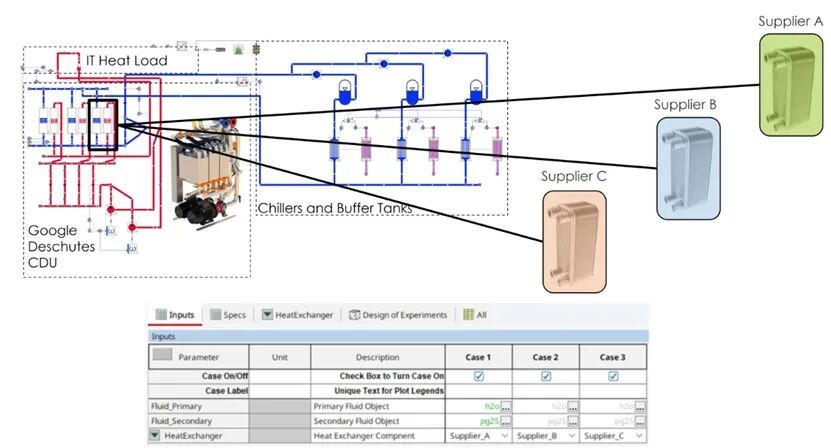

图 3：对比不同供应商的热交换器

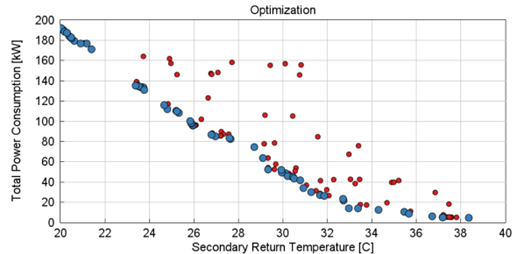

由于数据中心冷却系统涉及众多相互关联的变量，优化工作至关重要。GT-SUITE的快速求解器使得运行大规模实验设计研究、分布式计算参数扫描以及优化程序成为可能。在Deschutes模型中，工程师可以搜索在保持机柜出口冷却液温度安全的前提下，将电力消耗降至最低的运行点。这种自动化探索有助于确定最佳流量、部件尺寸和控制策略，这些工作甚至在获得物理硬件之前即可进行，从而支持快速产品开发和稳健的决策制定。
