车身的“骨”与“肉”：一文搞懂白车身静刚度与动刚度

它不仅决定了车辆的操控与安全，还直接关系到车辆能用多久、会不会提前“老去”。

今天我们从静刚度与动刚度两个角度，结合真实案例，聊聊它们是如何影响整车寿命的。

一、静刚度：车身的“骨骼硬度”

1. 什么是静刚度？

静刚度是指白车身在静态或准静态载荷下抵抗变形的能力，可以理解为车身结构的“硬不硬”。

2. 静刚度不足的后果

• 疲劳损伤加速

  刚度不足会导致车身在行驶中产生较大弹性变形，这些变形会在长期循环载荷作用下形成疲劳裂纹，从焊点、接头处开始扩展。

• 零部件受力不均

  车身变形会改变悬挂几何参数，导致轮胎磨损异常、悬架受力不均，缩短相关部件寿命。

• 异响与松动

  车门、玻璃、内饰件安装位置因车身变形而产生间隙变化，久而久之出现松动、异响，这是很多老旧车“松散感”的来源。

3. 真实案例：商用车车门铰链上部开裂

在某款商用车的白车身疲劳耐久性台架试验中，前围外板与侧围外板连接部位（车门铰链上部）出现了早期裂纹，右侧仅在 39,400 次循环时就发现裂纹，最终在约 20.8 万次循环时因结构失效终止试验。

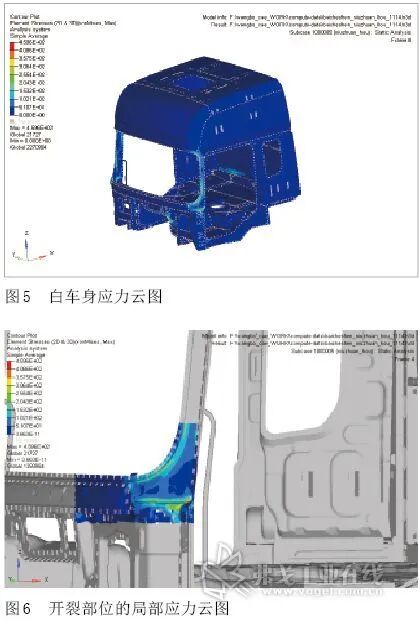

原因分析显示：该区域零件截面变化急剧、局部应力集中明显，且存在焊接缺陷，最大应力达 459 MPa。

工程师通过保证焊接质量、延伸铰链加强板并与 A 柱内板形成封闭空腔结构，使该处最大应力降至 284 MPa；改进后台架试验进行到约 35 万次才出现失效，显著提升了疲劳寿命。

二、动刚度：车身的“抗震力”

1. 什么是动刚度？

动刚度指白车身在动态交变载荷下的抗变形能力，关注的是结构在特定频率下的振动响应。

2. 动刚度不足的后果

• 共振损伤

  若车身某部分动刚度较低，容易与发动机、路面激励产生共振，高频振动会加速连接件松动、焊点疲劳甚至断裂。

• NVH问题引发的次生损坏

  长期强烈振动不仅影响舒适度，还会让电子元件、内饰件、线束加速老化失效。

• 局部应力集中

  动刚度不足的局部区域，在持续振动中会出现应力集中，导致早期裂纹。

3. 真实案例：后减振器安装点动刚度不足

某车型在将后减振器骨架从铸铝改为铁质后，质量增加导致后减振器安装点动刚度下降（Y 向低于目标值 5,000 N/mm）。

该问题会引起车身结构在路面激励下更易振动，长期可能加速该区域钣金与焊点疲劳，并影响乘坐舒适性。

通过增加后轮罩连接点、优化局部加强结构等方式提升动刚度后，才满足目标要求。

三、静刚度与动刚度的协同作用

简单来说，如果静刚度是防止“慢慢坏”，动刚度就是防止“震坏”。只有两者都达标，车辆才能在使用多年后仍保持良好的机械状态和舒适体验。

四、研发中的寿命保障策略

1. CAE仿真预测寿命

   在设计阶段，通过有限元分析模拟不同工况下的静、动刚度，预测疲劳寿命并优化结构。

2. 台架与路试验证

   利用台架加载模拟长期使用过程，配合真实道路测试，发现潜在寿命短板。

3. 材料与工艺升级

   采用高强度钢、铝合金、激光焊接等，提高刚度同时降低重量，兼顾寿命与燃油经济性。

五、总结：刚度就是寿命的底层保障

• 静刚度决定车身在长期使用中的抗变形能力，是防止结构性老化的第一道防线。

• 动刚度决定车身的抗振性能，是防止疲劳破坏和零部件早衰的关键。

• 两者协同，才能在车辆的整个生命周期中，保持安全、舒适与可靠。

一辆车能否“开得住、开得久”，很大程度上取决于它在设计之初的刚度布局。刚度做好了，不仅新车好开，十年后依然稳健。
