耐压试验应力校核别做错！ASME Ⅷ-2与GB/T 4732核心差异详解！

3月前浏览265

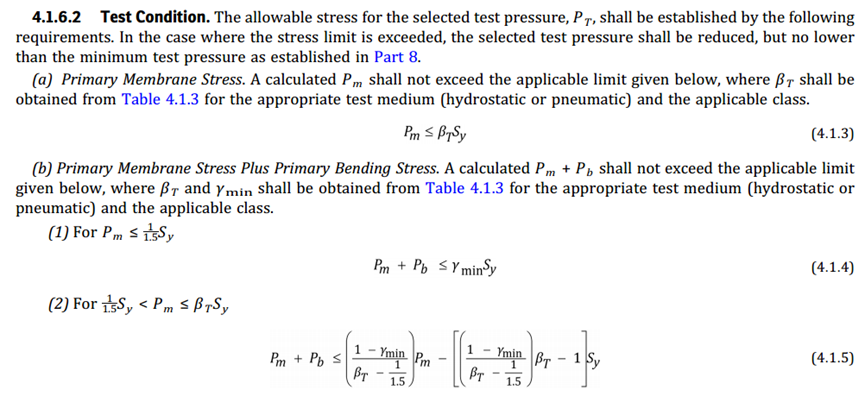

ASME Ⅷ-2-2023中的规定

内容总结：

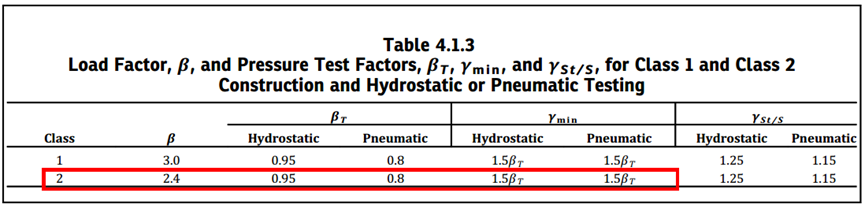

（1）ASME规范中：P_m为一次总体薄膜当量应力；P_b为一次弯曲当量应力；S_y为耐压试验温度下材料的屈服强度；β_T为试验条件下规定的载荷系数；γ_min为试验条件下规定的另一个最小载荷系数，其数值规定见Table 4.1.3；

（2）将β_T和γ_min数值代入式4.1.3~4.1.5分别得到水压试验和气压试验条件下应力校核的规定如下表1所示（按GB/T4732的表格型式，以方便对比）。

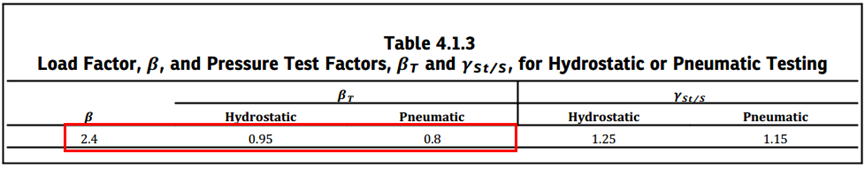

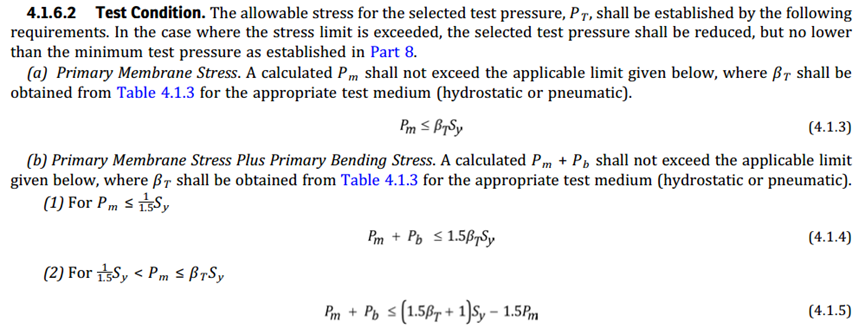

ASME Ⅷ-2-2025中的规定

主要变化：

（1）直接删除了γ_min参数，简化了公式，笔者认为原因之一是：γ_min为试验条件下规定的最小载荷系数，容易引起歧义和误解，可能会出现人为调大该系数以使应力校核能通过的错误使用，因此2025版删除了该系数，明确了唯一性；

（2）本质未变：由式4.1.3~4.1.5得到的应力校核规定同表1。

GB/T 4732-2024中的规定

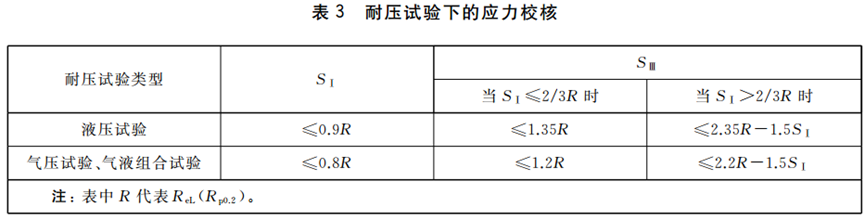

GB/T 4732的表3与ASME Ⅷ-2得到的表1做对比可知两者的主要区别如下：

（1）特殊注意：GB/T 4732中S_Ⅰ为一次总体薄膜当量应力（P_m）的代号，S_Ⅲ为一次薄膜（总体或局部）+一次弯曲当量应力（P_L+P_b）的代号。S_Ⅰ~ S_Ⅴ仅是GB为方便称呼统一规定的代号，而ASME中是无此代号规定的，经常会看到按ASME做的分析报告中也用了S_Ⅰ~ S_Ⅴ的代号，这是典型的以GB的思维去做ASME报告，当然也没什么问题，无非是一个代号，但严谨来说不要用于ASME报告中；

（2）液压试验中，GB规定S_Ⅰ≤0.9R，与AMSE的0.95相比，降低了数值，偏保守的取为0.9；S_Ⅲ≤1.35R或2.35R- 1.5S_Ⅰ，数值也相应的由1.425和2.425分别降低到了1.35和2.35，均较AMSE偏保守；

（3）气压试验或气液组合试验应力校核的规定与ASME完全一致；

（4）最核心的差异：

（a）ASME明确规定仅需校核一次总体薄膜当量应力（P_m）和一次总体薄膜+一次弯曲当量应力（P_m+ P_b），且明确了无需校核一次局部薄膜应力（P_L），如下原文所述：

笔者认为原因在于：一次局部薄膜应力具有应力重分布性质，且总体结构不连续处的局部薄膜应力还具备二次应力性质，有自限性，在水压试验条件这种少数一次加载过程中，并不会像一次总体薄膜应力那样对容器造成直接破坏，直接危害性极小，故无需对P_L进行校核。

（b）按GB的规定则是要校核S_Ⅲ（P_L+ P_b），比ASME规定更偏保守。案例说明：接管与壳体连接根部位置，按ASME在耐压试验工况下无需进行应力校核，而按GB则需要定义路径进行应力校核，因该位置有较大的局部薄膜应力成分。另外，该位置的弯曲应力中可能既有一次成分又有二次成分，通常二次成分占主导，而又无法对其成分占比进行区分，若全部按一次弯曲应力进行水压试验工况的应力校核，则会导致进一步的保守，很可能会出现耐压试验应力校核不通过需要加厚的情况。

以上内容仅代表笔者个人观点，限于笔者专业水平有限，文中内容难免有理解不当之处，还请多多包涵和不吝指正！
