吊打某些国产商业软件！高速电路SIPI过孔/电容/BGA和Pinmap自动化工具，大厂都在用

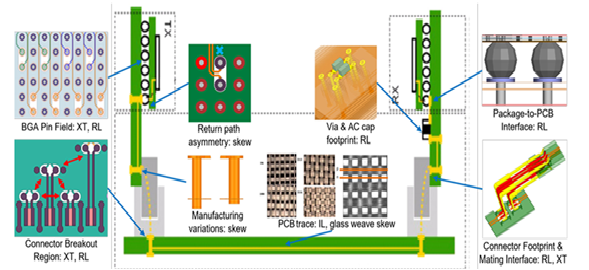

• 插入损耗 IL 预算更紧，材料损耗、铜粗糙度和走线宽度都会直接影响链路可达距离。
• 阻抗不连续更敏感，过孔 stub、反焊盘、封装到 PCB 过渡、连接器和器件焊盘都会带来反射。
• 串扰更难压制，水平耦合和垂直耦合都可能在更低眼高条件下侵蚀系统裕量。

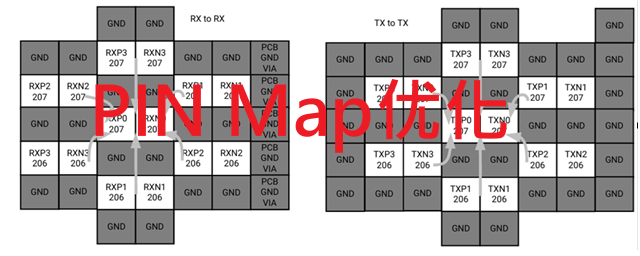

• BGA pin field 成为高风险区域，既要保证阻抗，又要兼顾回流路径和串扰控制。
• 器件封装和板级互连之间的协同要求更高，很多问题不再是单独优化一个走线或一个过孔就能解决。

• 工具版本较老，和新版 AEDT 的兼容性不足，很多团队很难直接接入最新工作流。
• 建模逻辑偏固定，更适合特定类型的 via 结构，不一定覆盖今天复杂的 BGA breakout、多种电容封装、非标准 pinmap 等场景。
• 结果能用，但场景扩展能力有限，一旦碰到定制化结构，往往又得回到大量手工操作。

• 软件采购成本高，轻则几万元，重则几十万甚至上百万元。
• 很多模块是“大而全”，但对于单一无源链路建模任务来说，学习曲线并不低。
• 真正影响项目周期的往往不是求解器本身，而是前处理、结构录入、参数组织和批量变体分析，这些工作仍然非常耗时。

• 通常是围绕公司内部封装、板材、库和设计规范开发，外部团队无法直接复用。
• 文档和可视化程度不一定高，新人接手时往往仍然依赖老工程师口传心授。
• 很多工具偏“结果导向”，适合成熟项目提效，却不一定适合教学、研究和方法验证。

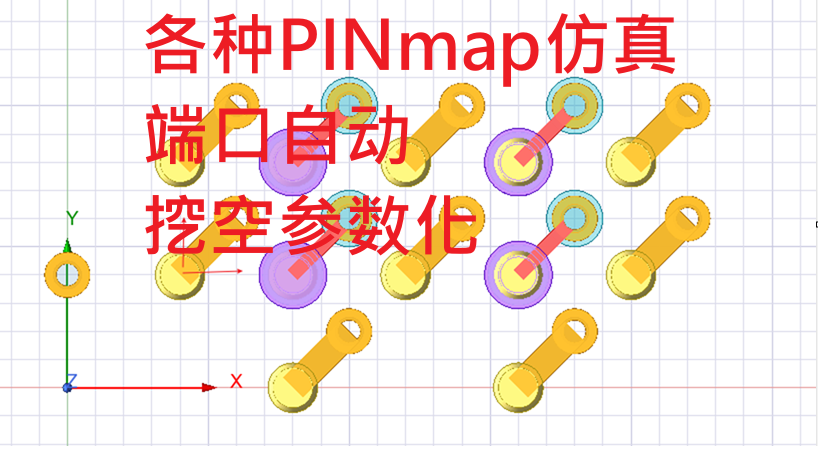

• 画一个 BGA 区域，要反复确认 pinmap、电源地分布、参考层切换和回流路径。

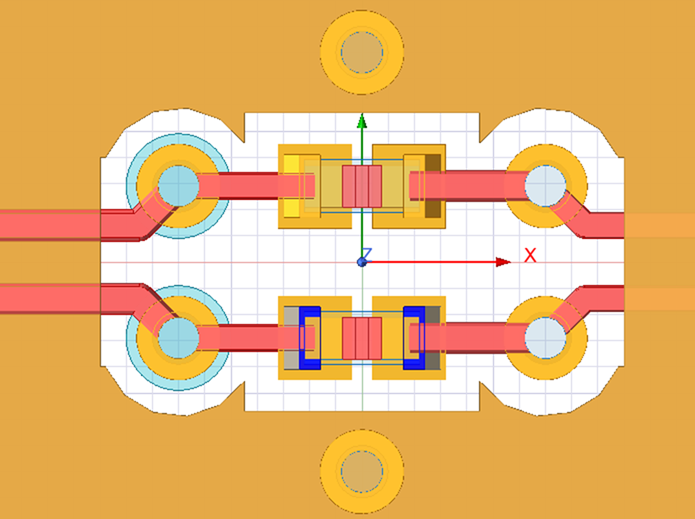

• 建一个 AC 耦合电容模型，要不断切换不同封装、pad、anti-pad、过孔结构做对比。
• 想研究串扰，先把 aggressor/victim 场景搭出来，就要消耗大量时间。
• 做一次参数优化并不难，难的是把优化过程系统化、可复现、可迁移。

• 想系统学习高速过孔、BGA、AC 电容、pinmap 和串扰影响机理的人。
• 想快速搭建多个无源结构对比场景，做参数扫描和趋势判断的人。
• 想在已有仿真平台基础上，提高前处理效率、减少重复操作的人。
• 想把工程经验沉淀成更稳定建模流程的人。

• 不同信号 via 间距对串扰的影响有多大？
• 参考地过孔位置变化，对回流路径和耦合噪声有什么影响？
• BGA 区域里，某种 breakout 方式为什么会让串扰变差？
• 同样的结构，调整 anti-pad 或过孔 pitch 后，阻抗和串扰之间如何平衡？



• 不能只做单个过孔的“漂亮模型”，而要考虑成组 pin 的影响。
• 不能只追求阻抗最平，还要考虑地过孔布局和邻近信号的耦合。
• 不能只看单一仿真结果，还要能够快速试错和迭代。

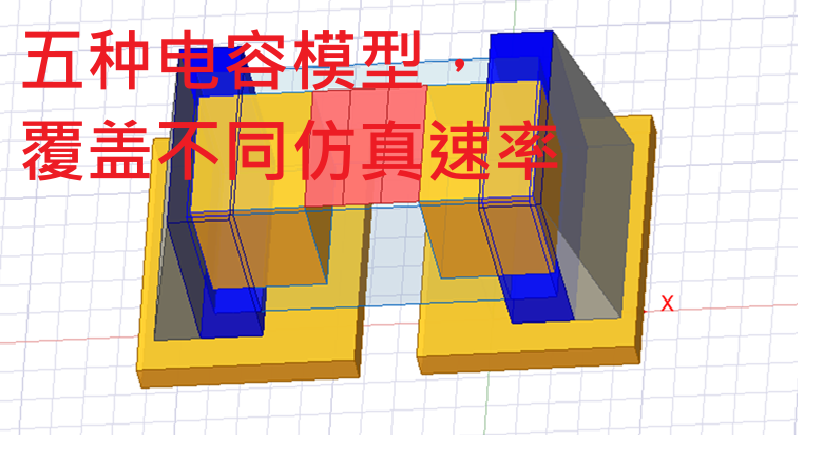

• 电容模型过于简化，只能做很粗的结构近似。
• 不同封装和不同布局之间切换繁琐，不利于系统比较。
• 很难把电容本体、焊盘、过孔、周边地结构放在一个统一建模框架里分析。





• 改 stub 长度
• 调 anti-pad
• 改地过孔位置
• 改差分间距
• 比较不同 breakout 方式
• 检查优化前后的阻抗与串扰权衡



• 想学习 SIPI 无源建模方法的学生和初中级工程师。
• 想针对过孔、BGA、AC 电容和串扰做专题研究的工程师。
• 已经有仿真平台，但缺少高效前处理工具的团队。
• 预算有限，但希望尽快建立可复用仿真流程的公司或个人。

提供vip群答疑和模型下载

HFSS高速无源链路过孔_电容_BGA_Pinmap自动化仿真软件及教程_HFSS_电路_信号完整性_电子_消费电子_通信-仿真秀视频课程



• 它让高速无源建模更容易上手。
• 它让过孔、BGA、AC 电容和串扰场景更容易复现。
• 它让参数优化和方案对比更高效。
• 它让工程经验更容易沉淀成方法，而不只是停留在个人操作层面。
