423-液体端面密封润滑膜固体颗粒沉积特性及密封性能仿真

1工况说明

研究密炼机端面密封环的润滑情况，密炼机在运转过程中，会有一些微米颗粒，从压力入口泄露进来，影响流场，并在液膜中沉积。DPM模型，考虑空化效应。

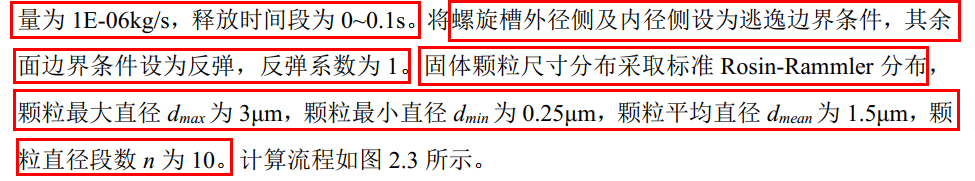

2 参考文献

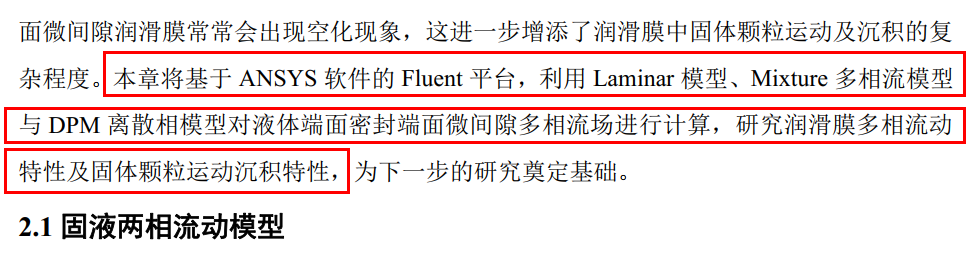

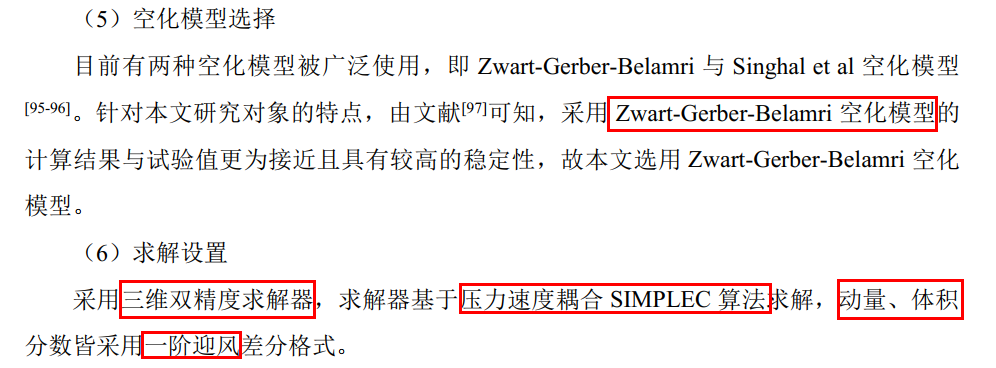

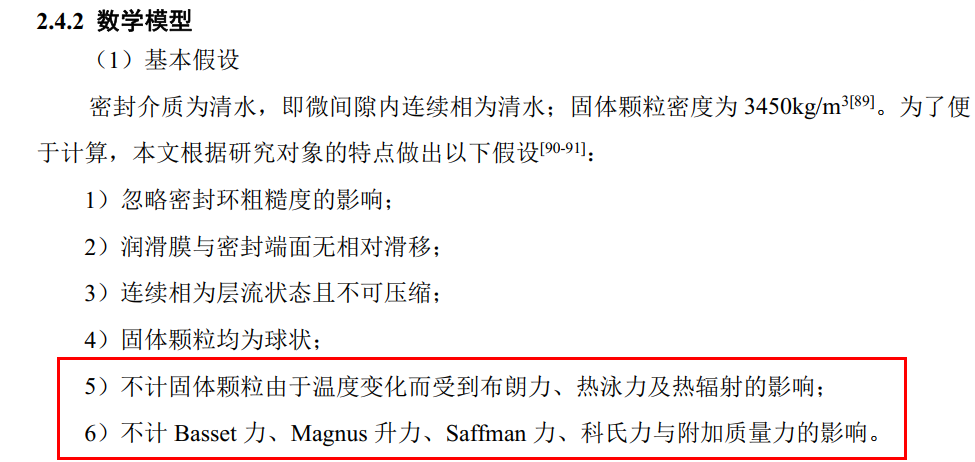

液体端面密封润滑膜固体颗粒沉积特性及密封性能研究_桂铠。

3参数设置

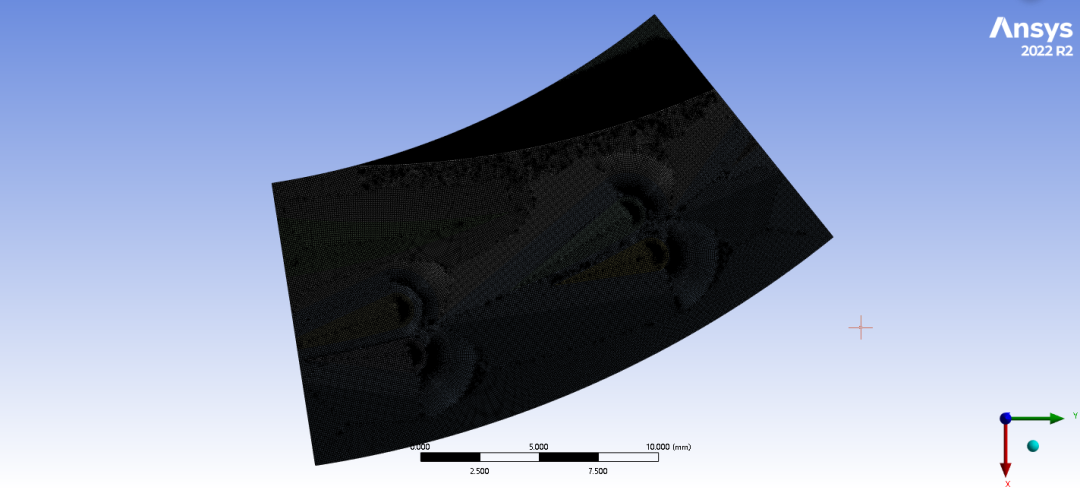

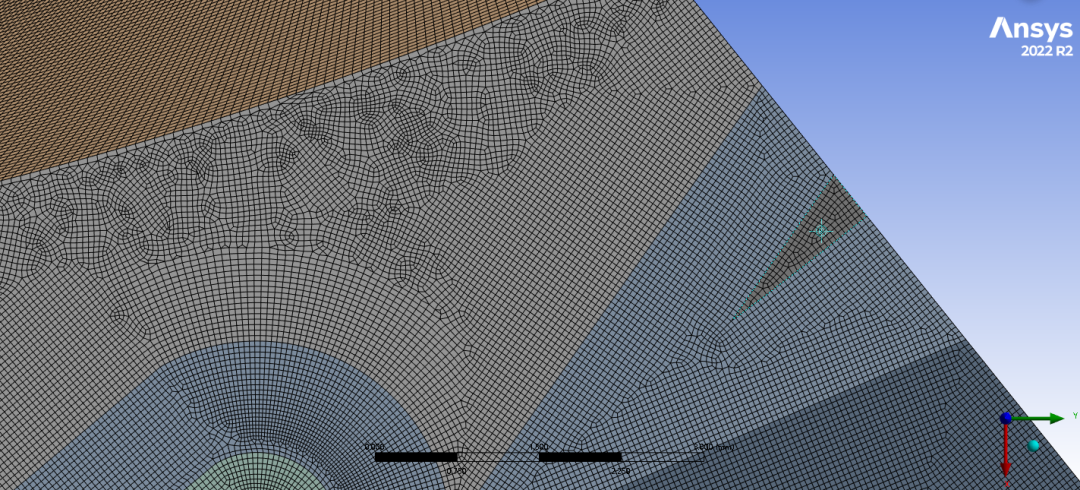

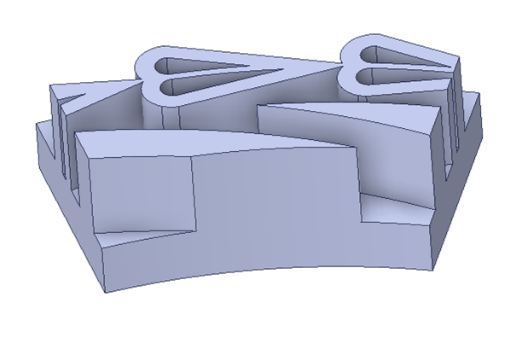

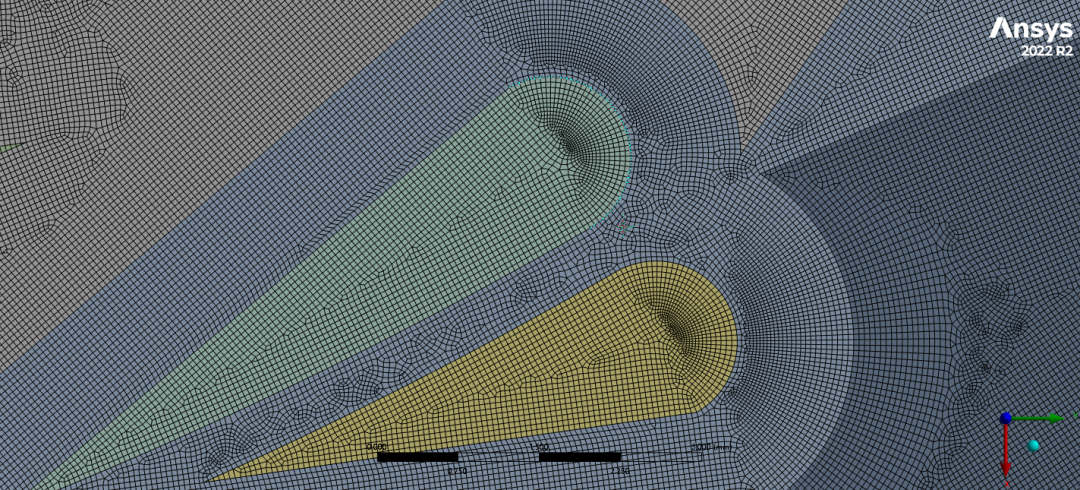

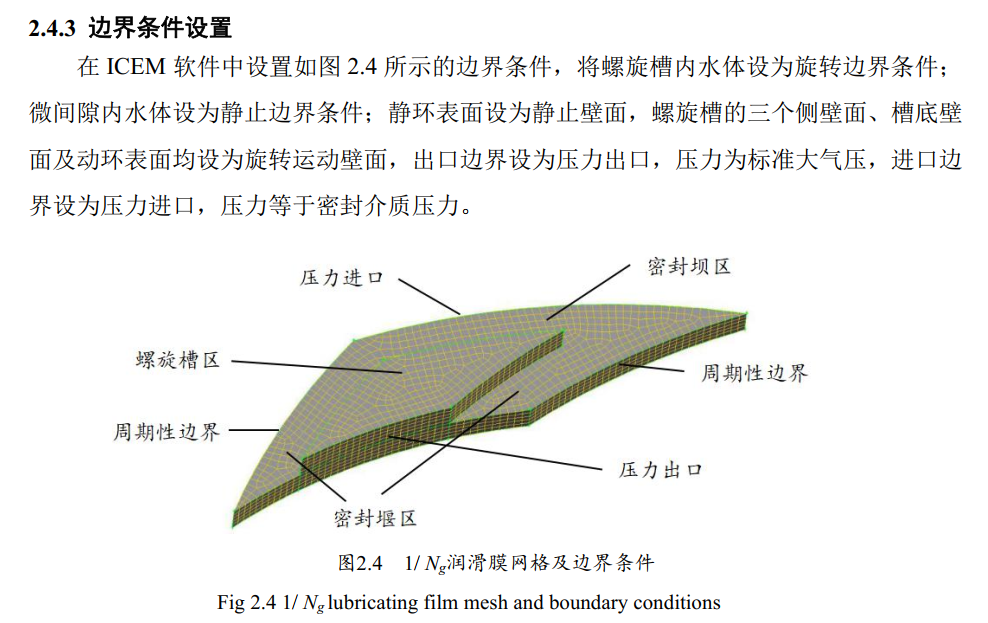

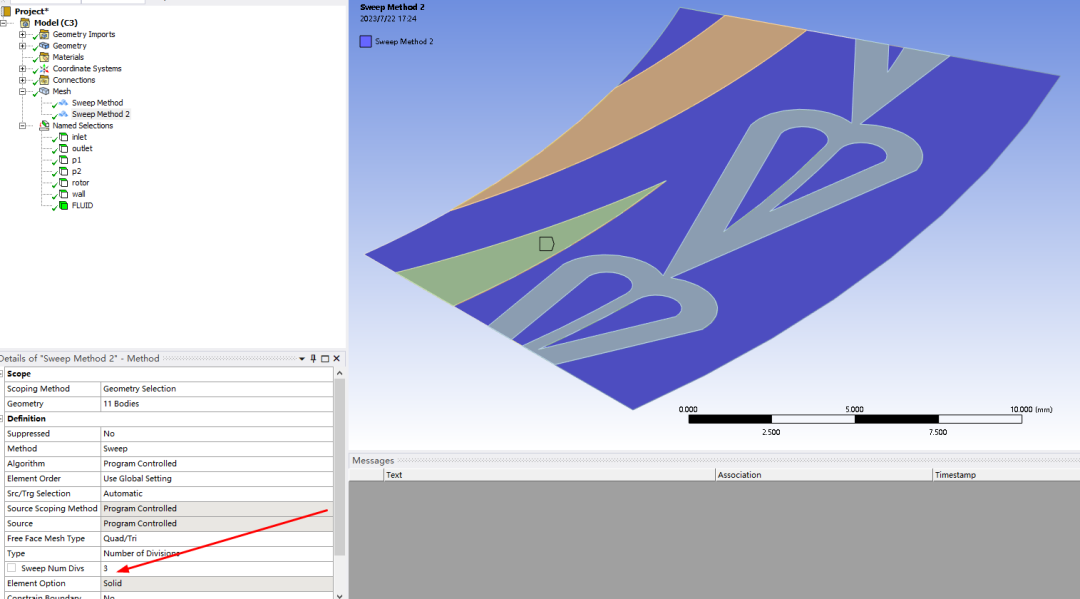

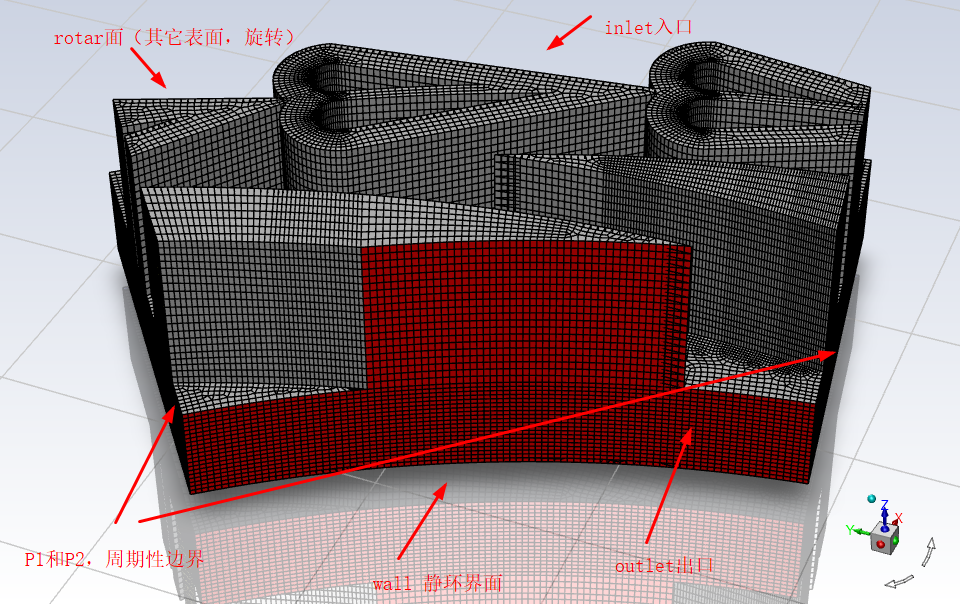

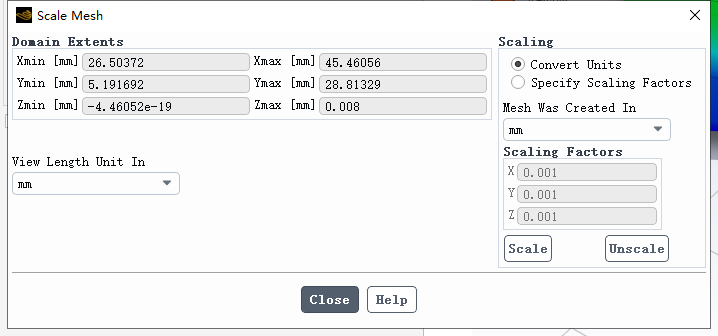

（1）模型和网格

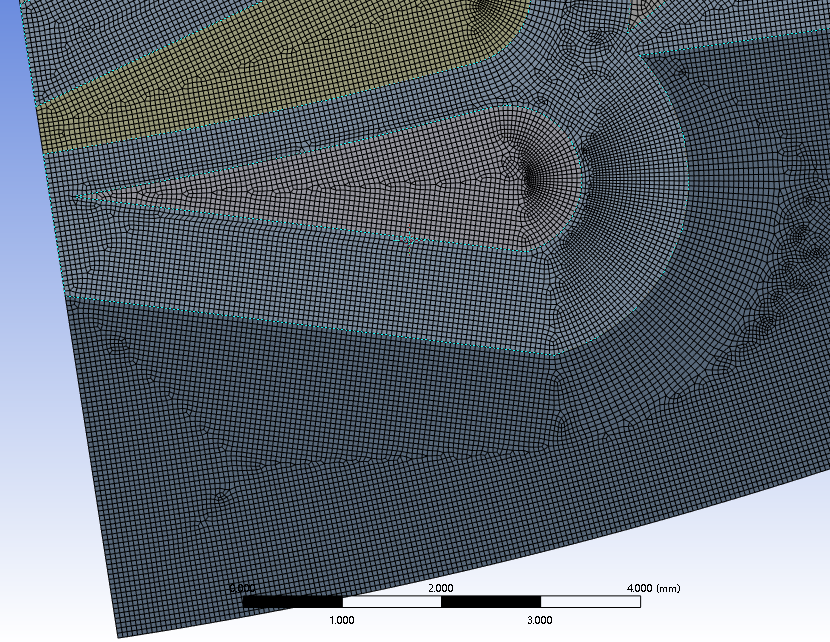

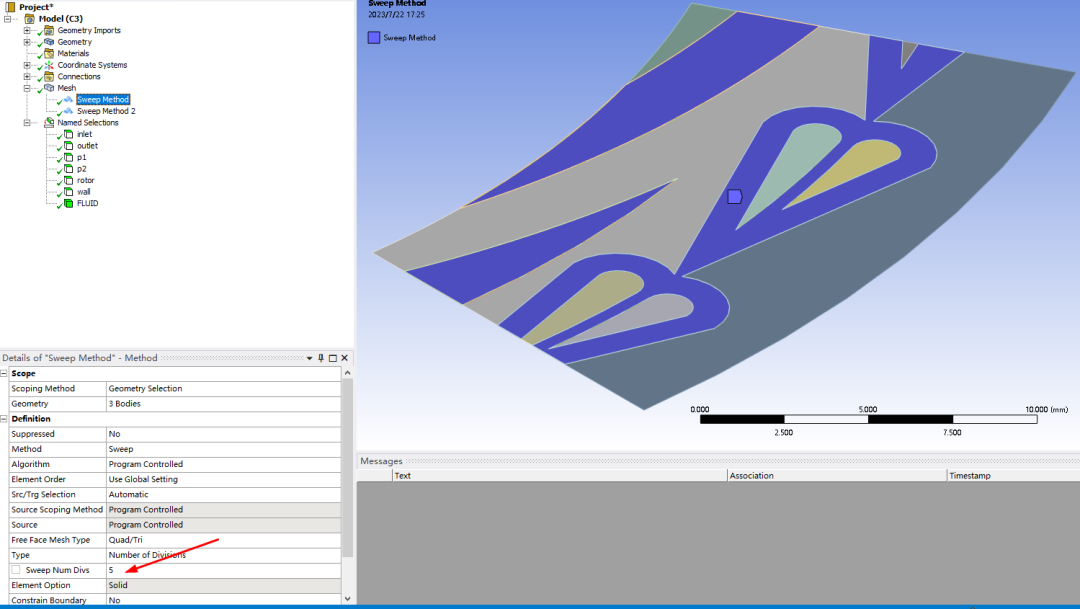

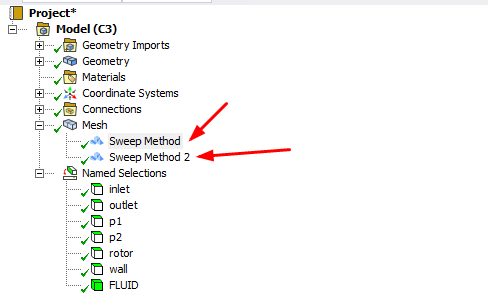

对槽区和气隙均使用扫掠网格，层数分别为5和3。

（2）求解器设置

（3）层流模型

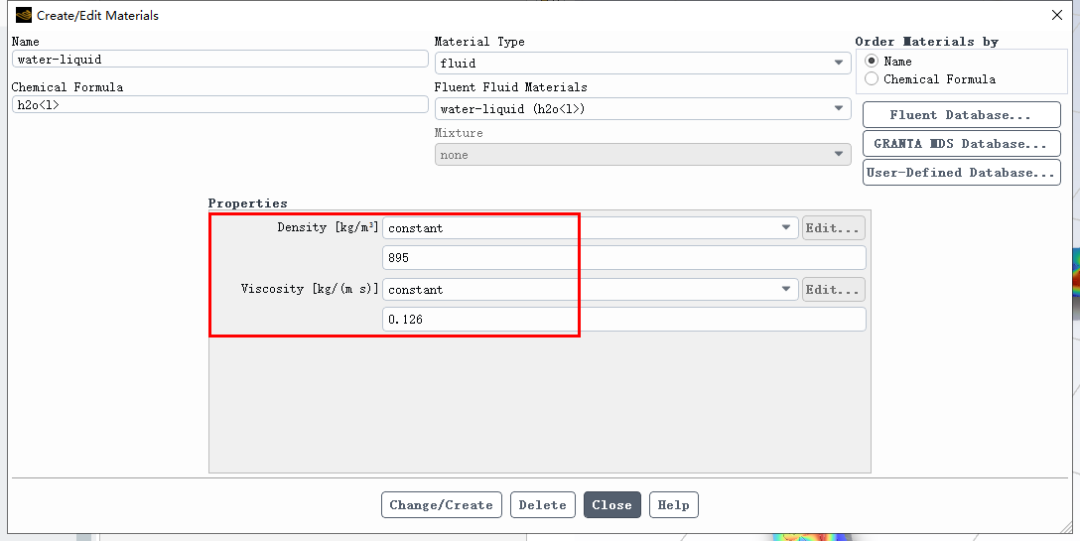

（4）材料属性

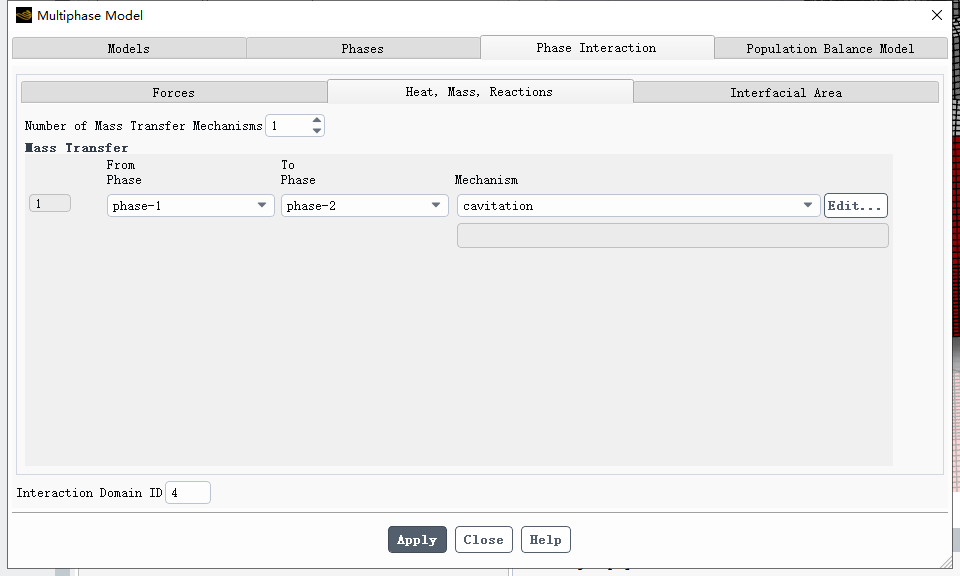

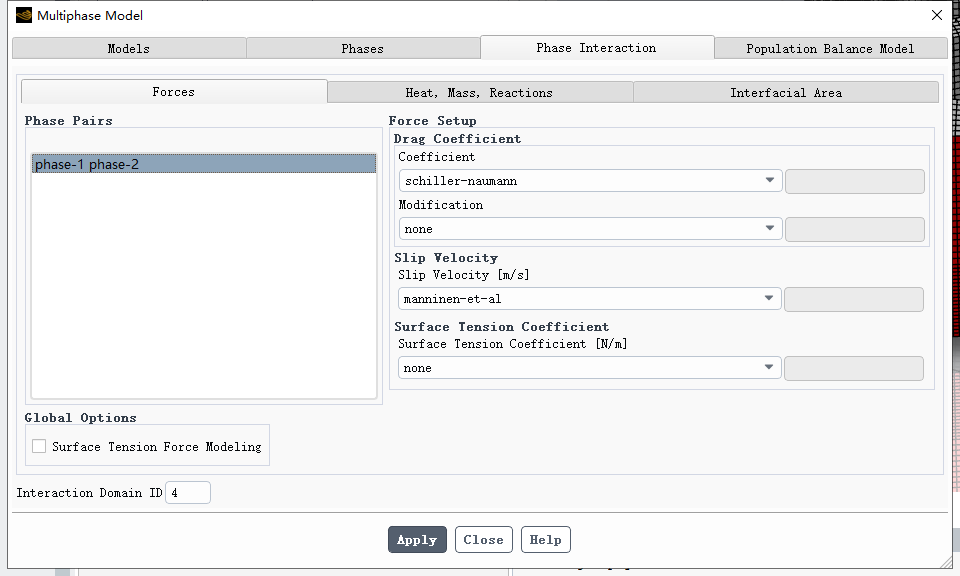

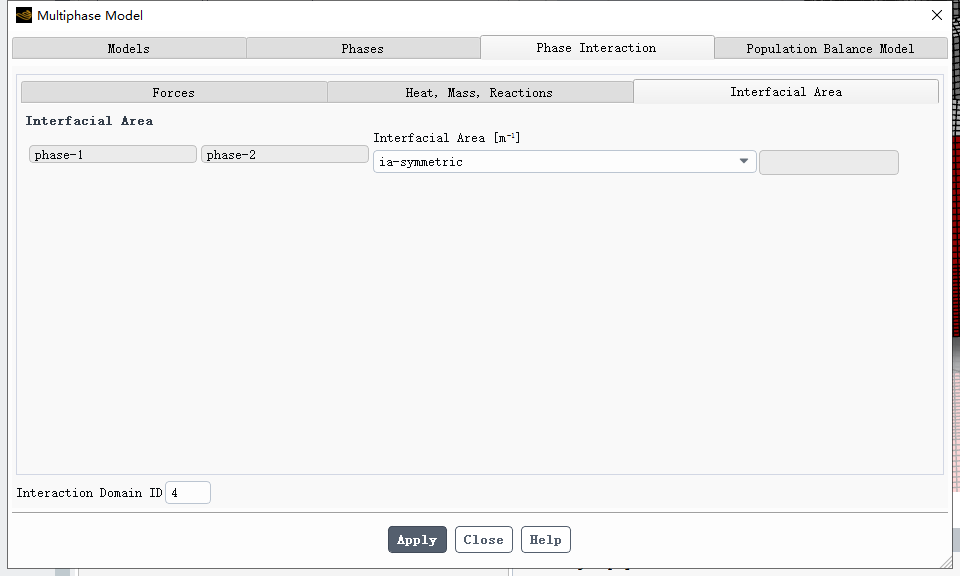

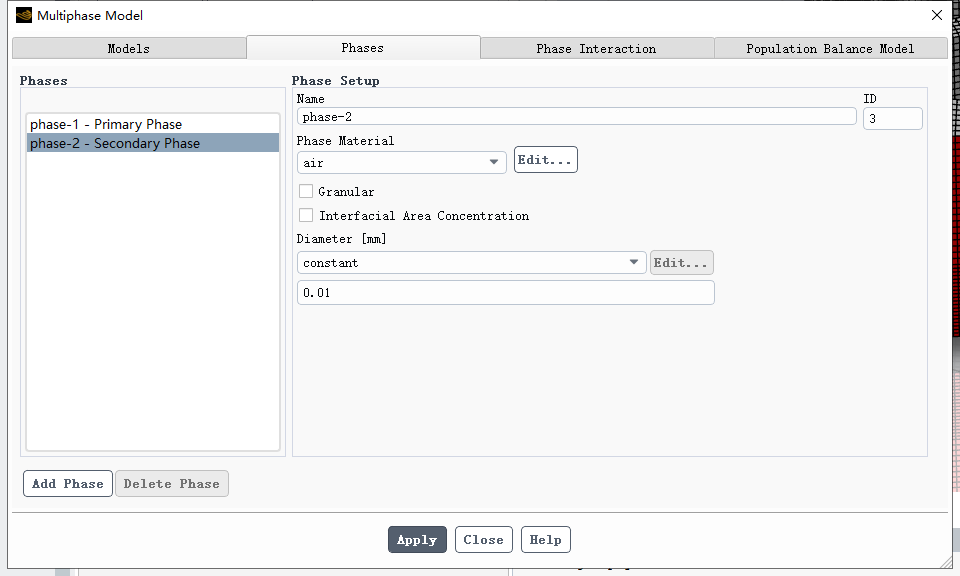

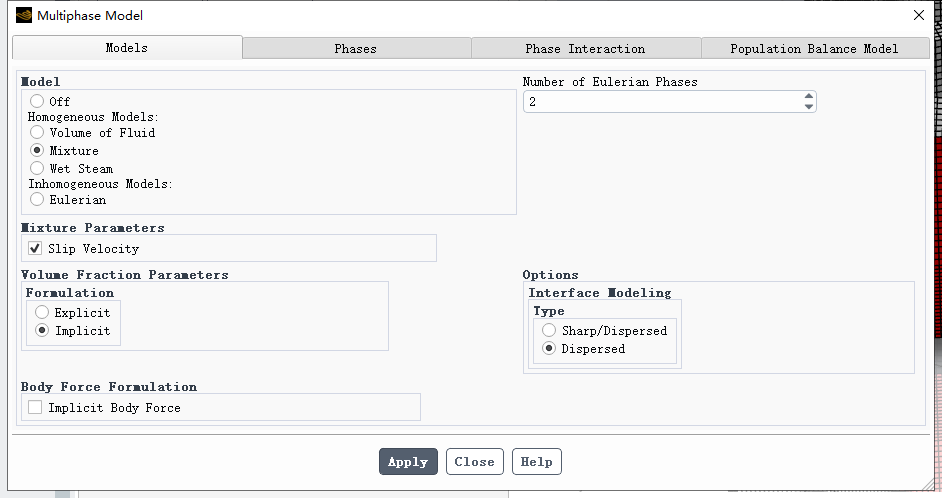

（5）多相流模型

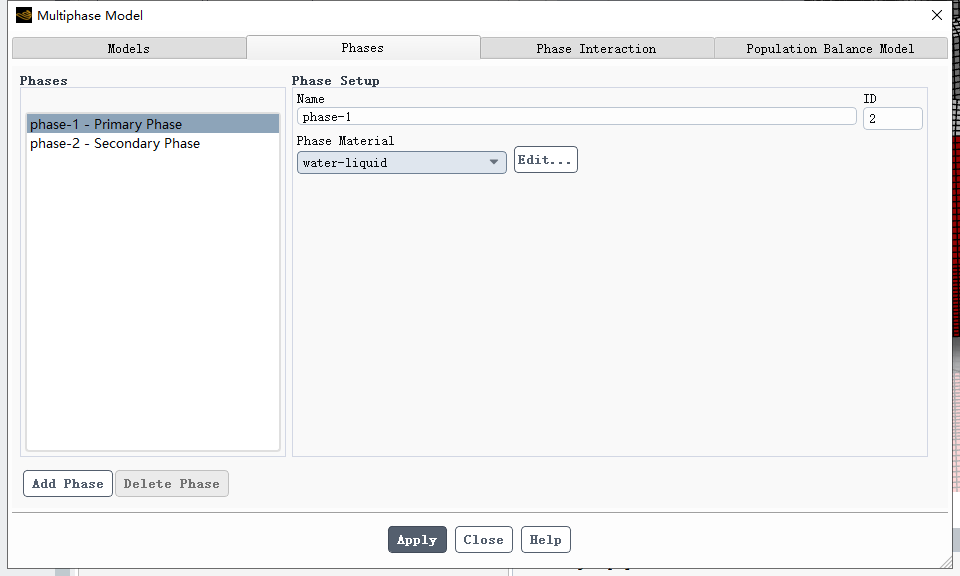

第1、2相分别是水和空气，空化模型，空化压力3540Pa。

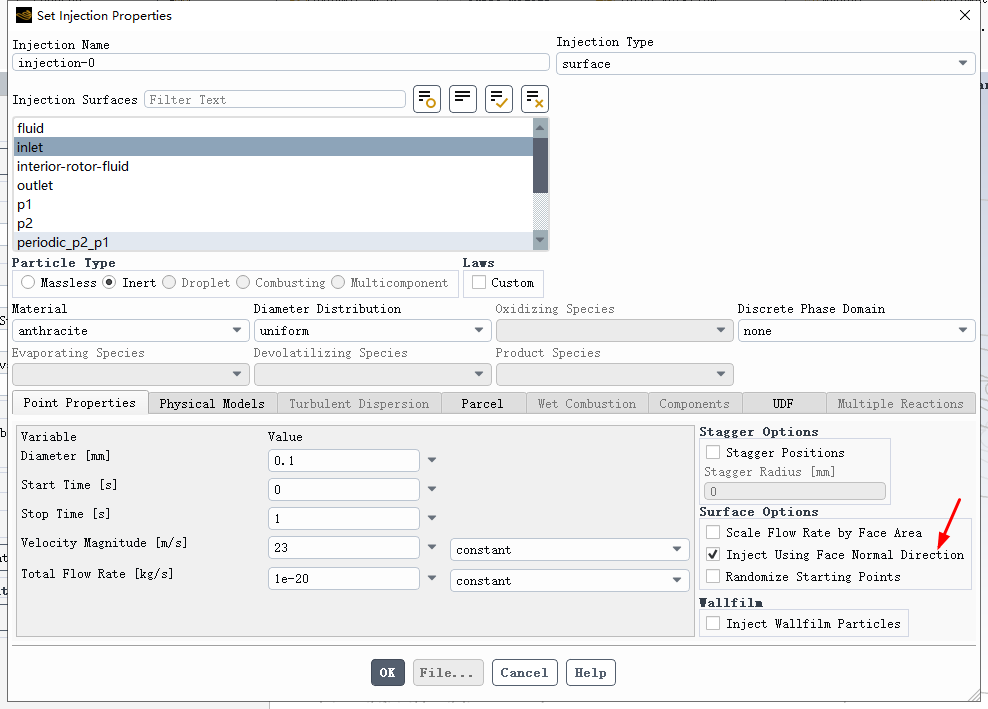

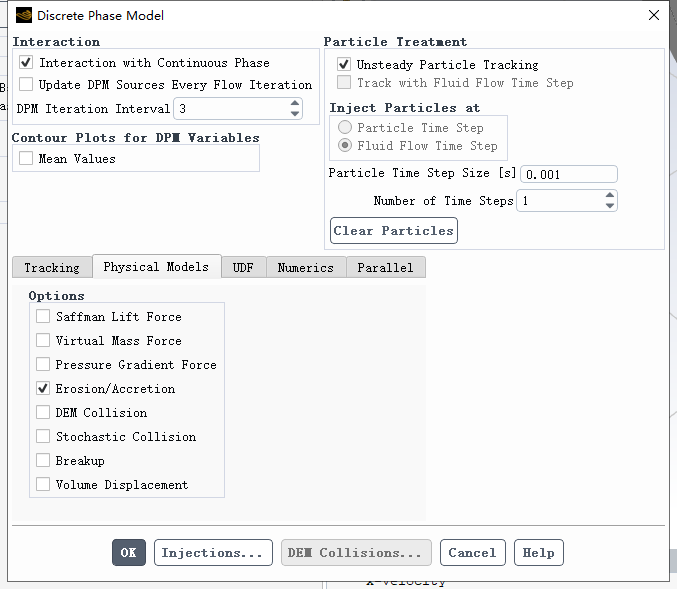

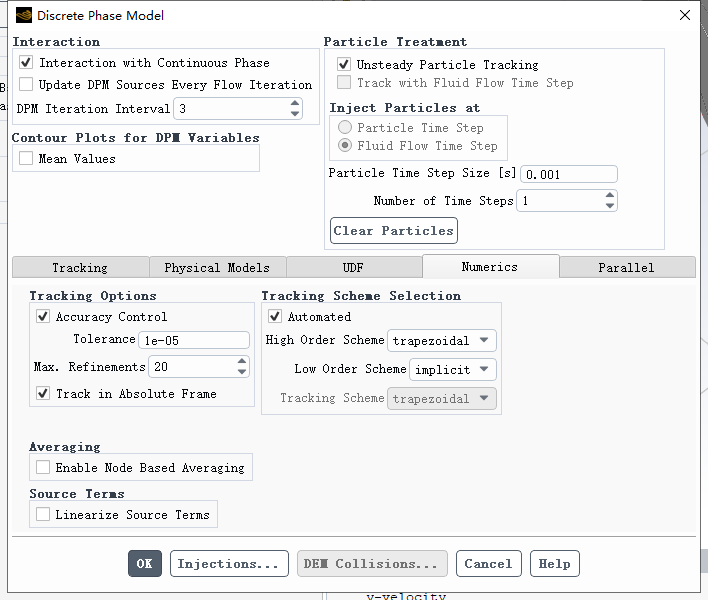

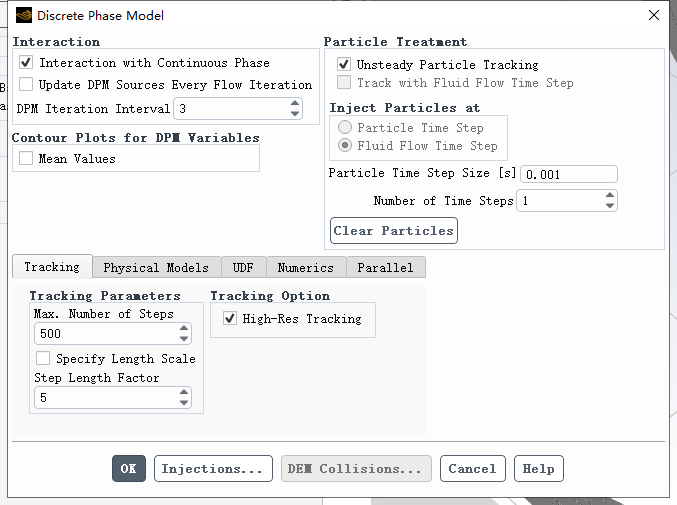

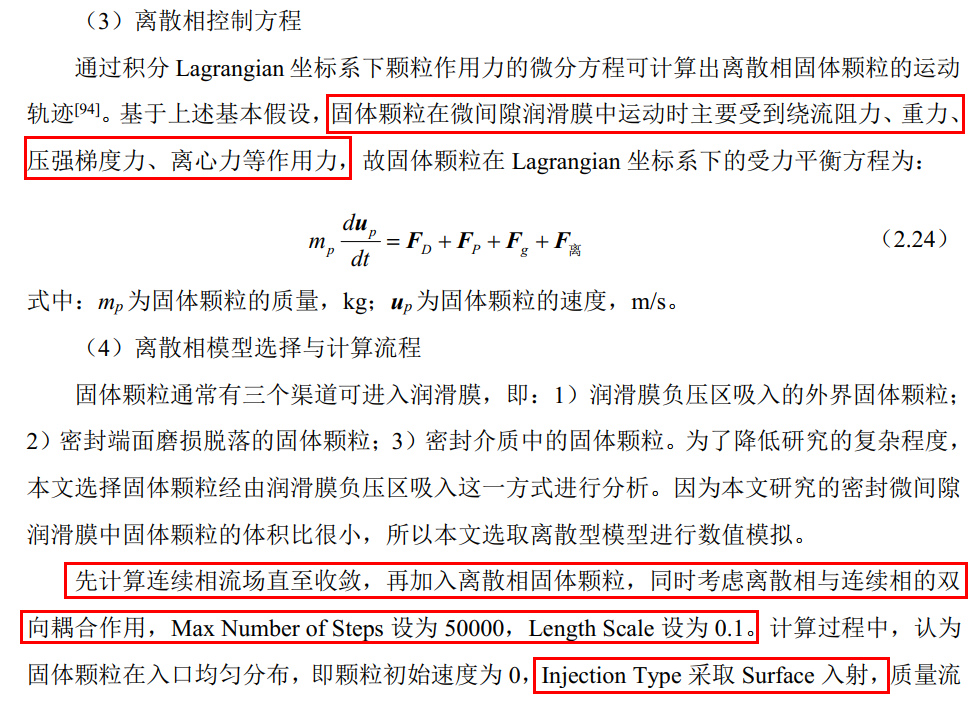

（6）离散相模型

入口和出口离散相逃逸边界；其它壁面离散相反射边界。

（7）入口设置

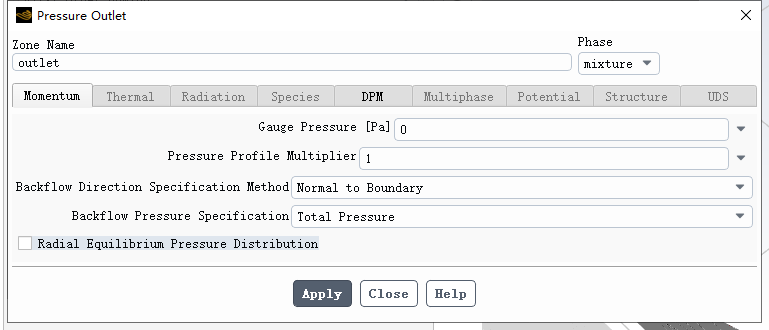

（8）出口设置

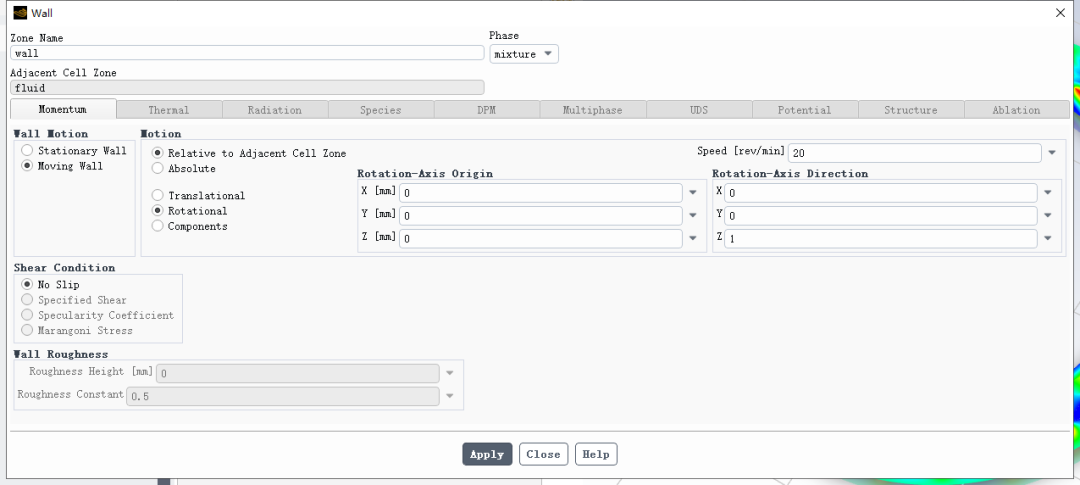

（9）旋转壁面设置

（10）算法等设置

（11）离散相的边界条件

使用默认即可（入口和出口逃逸边界，壁面反弹边界）

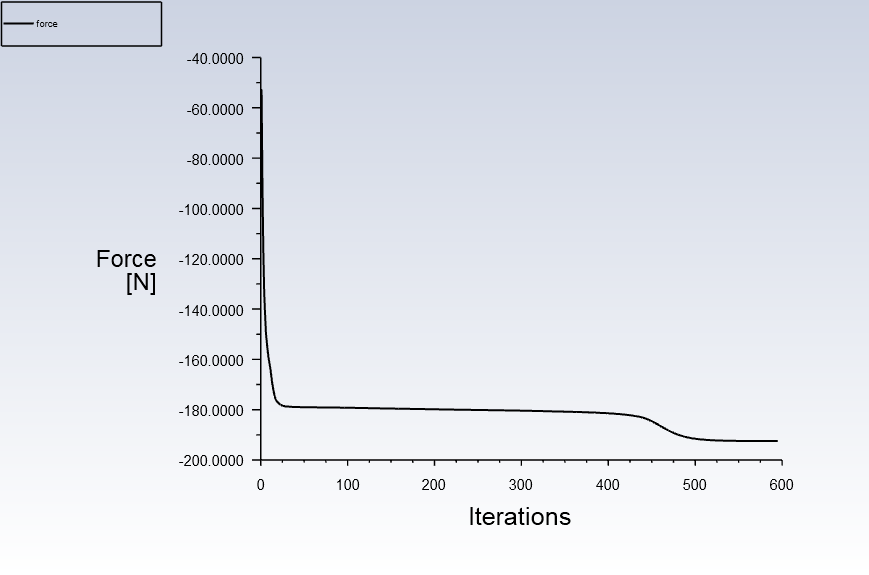

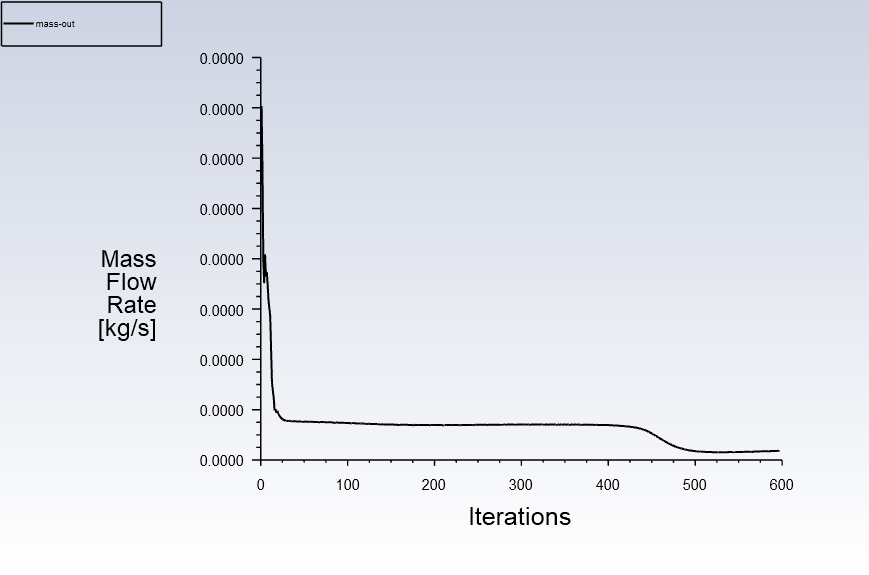

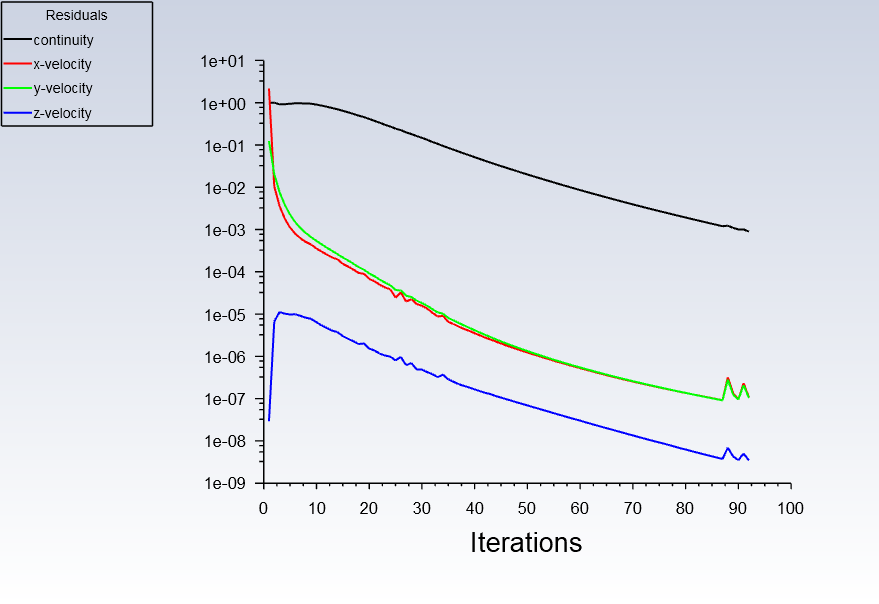

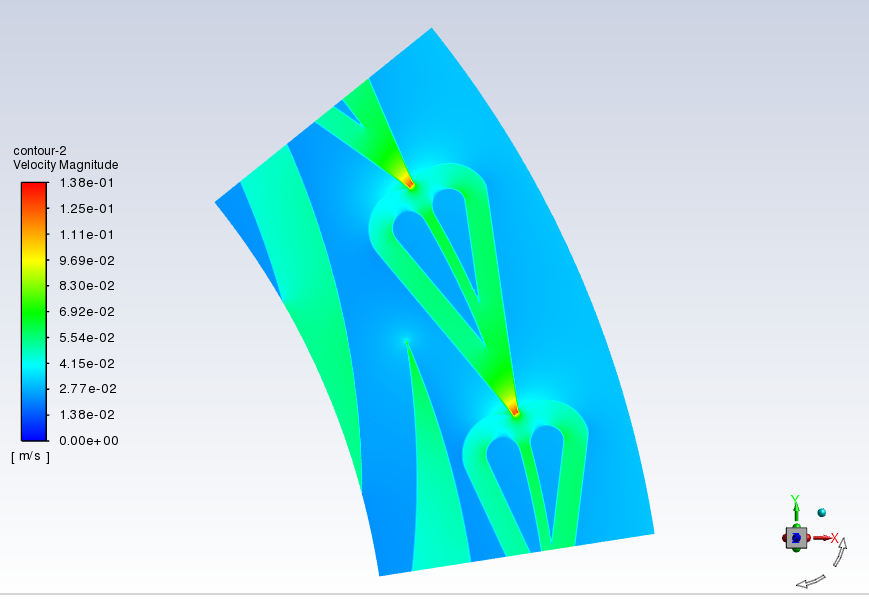

4单向流情况

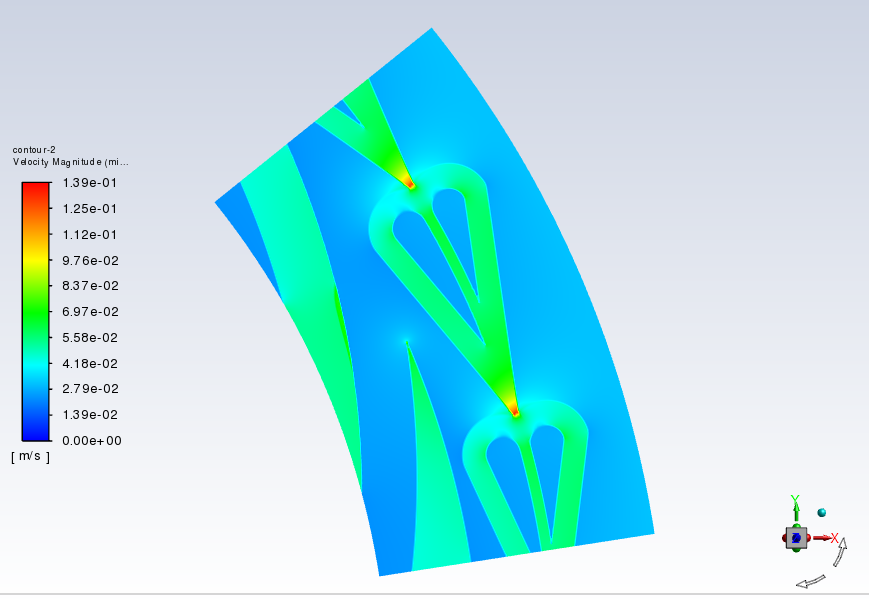

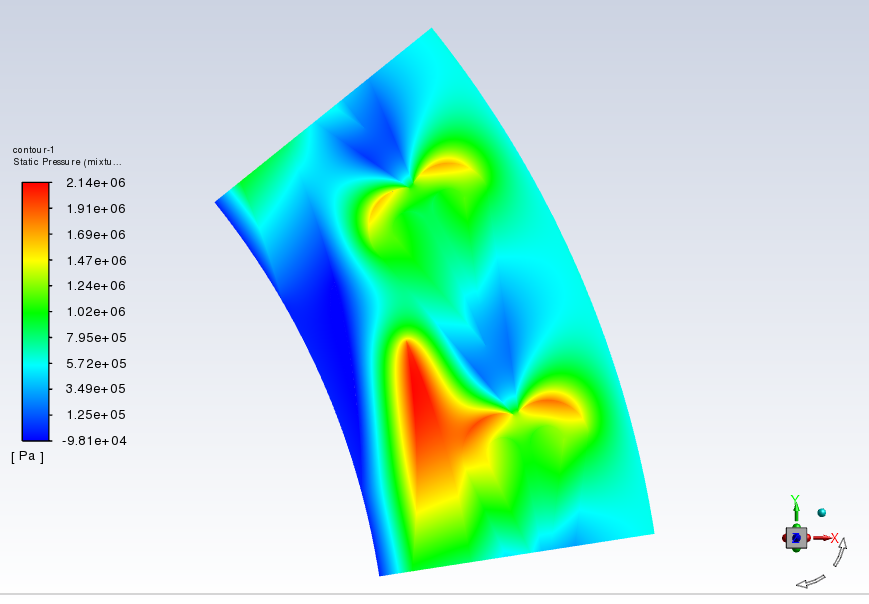

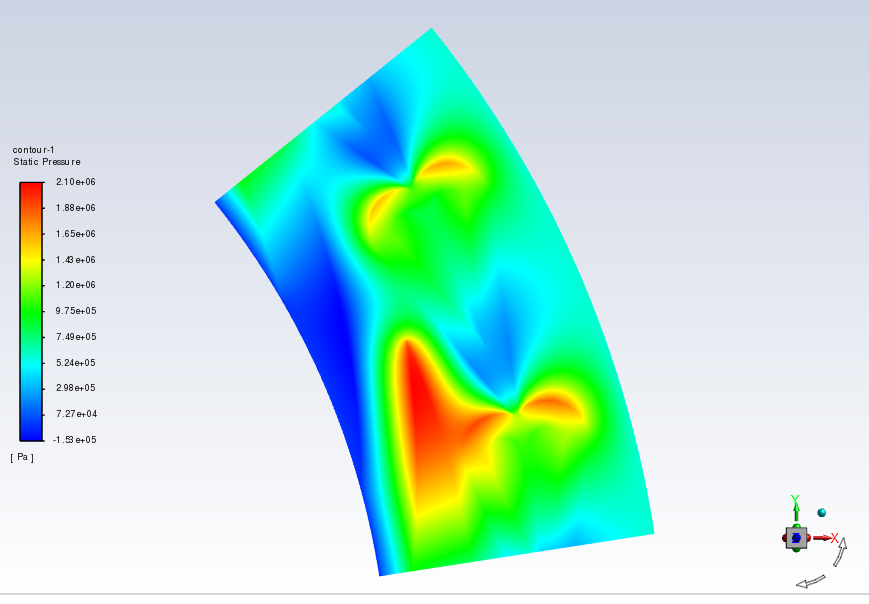

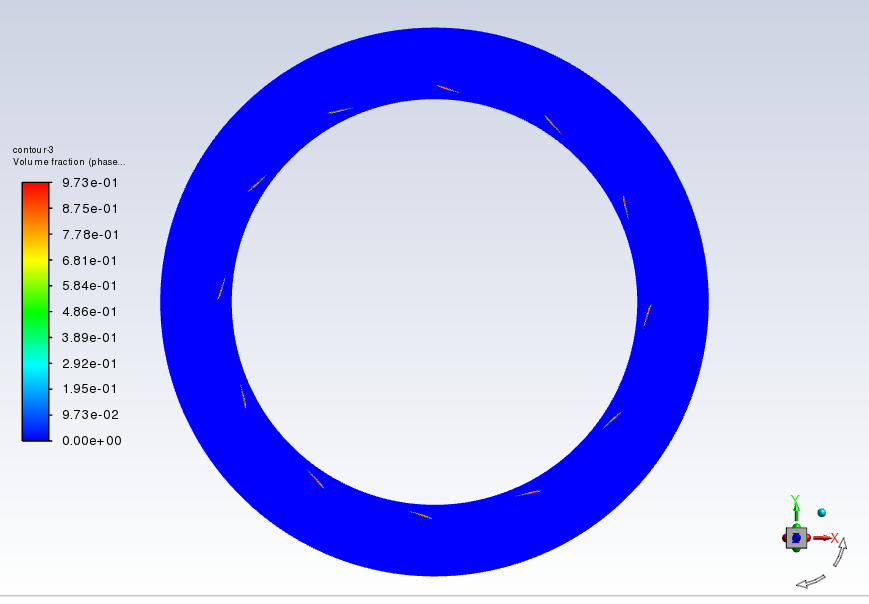

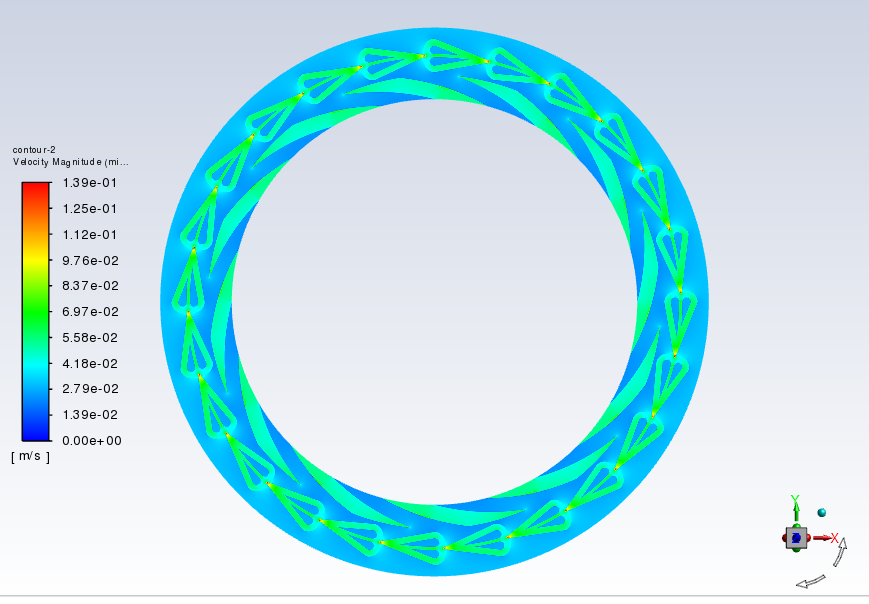

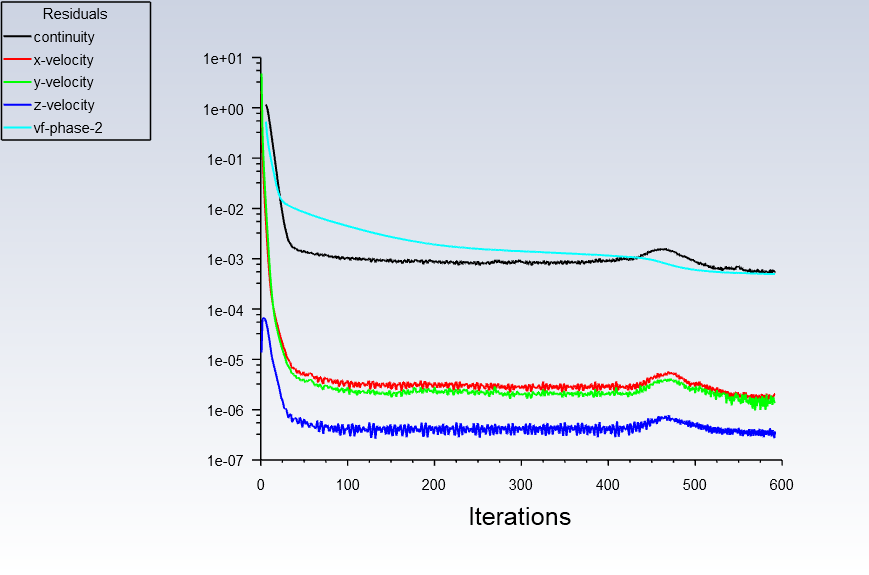

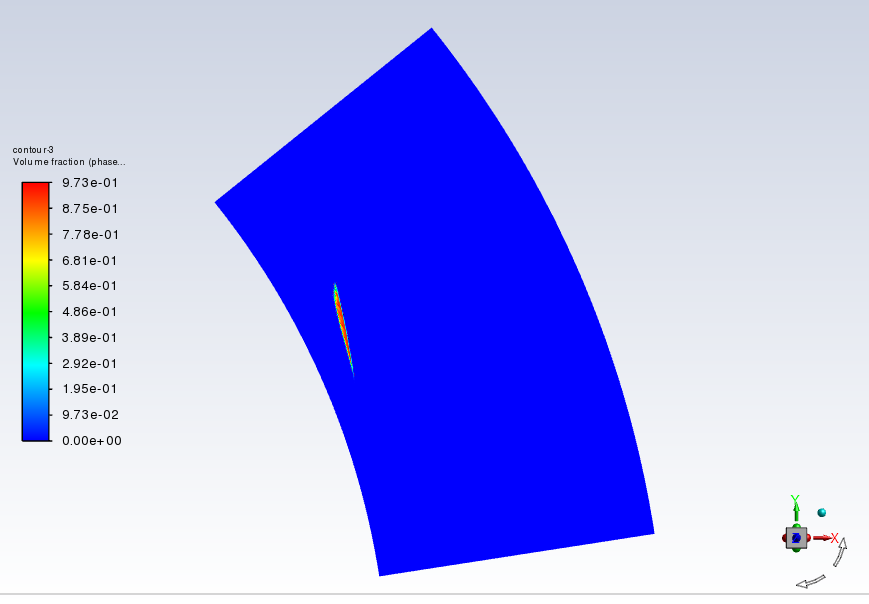

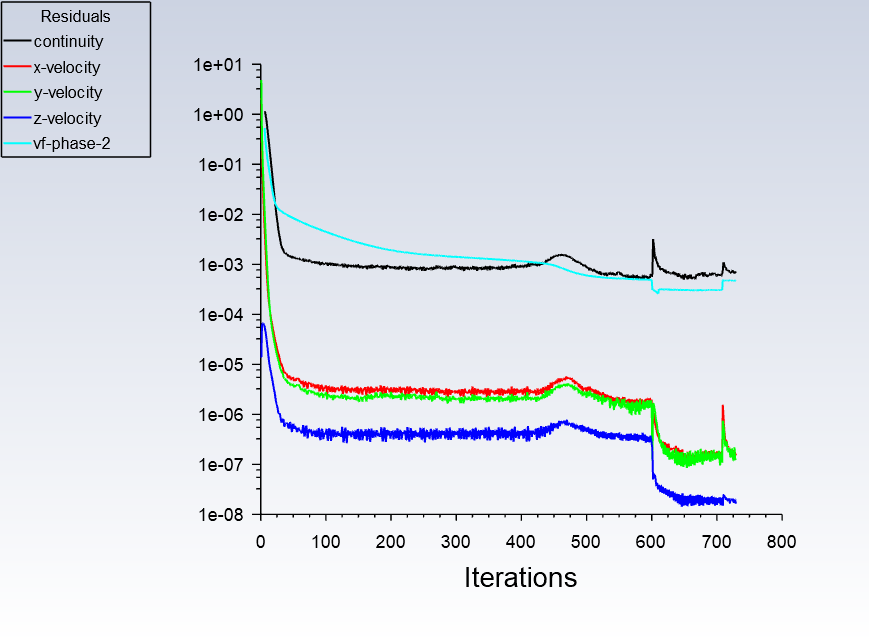

5两相流（含空化）情况

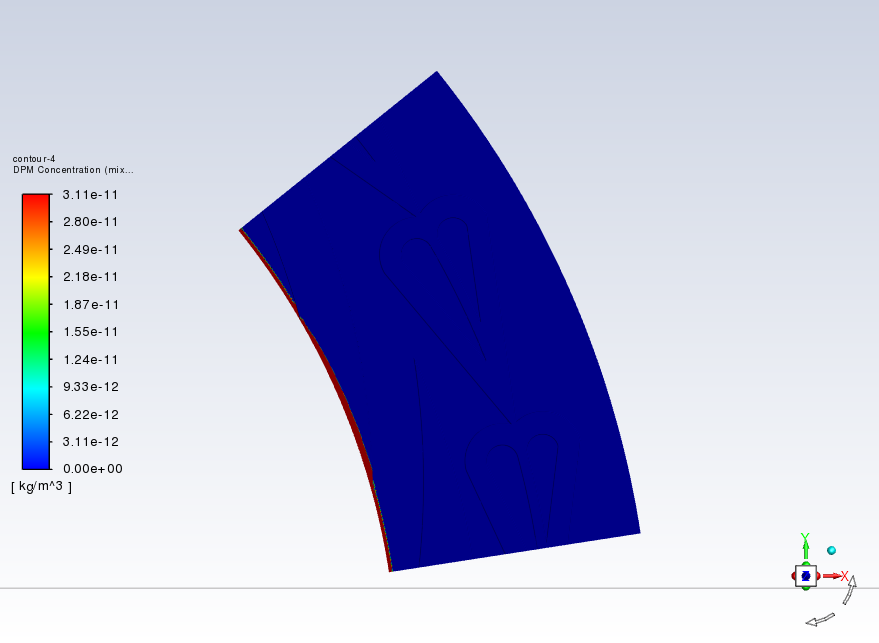

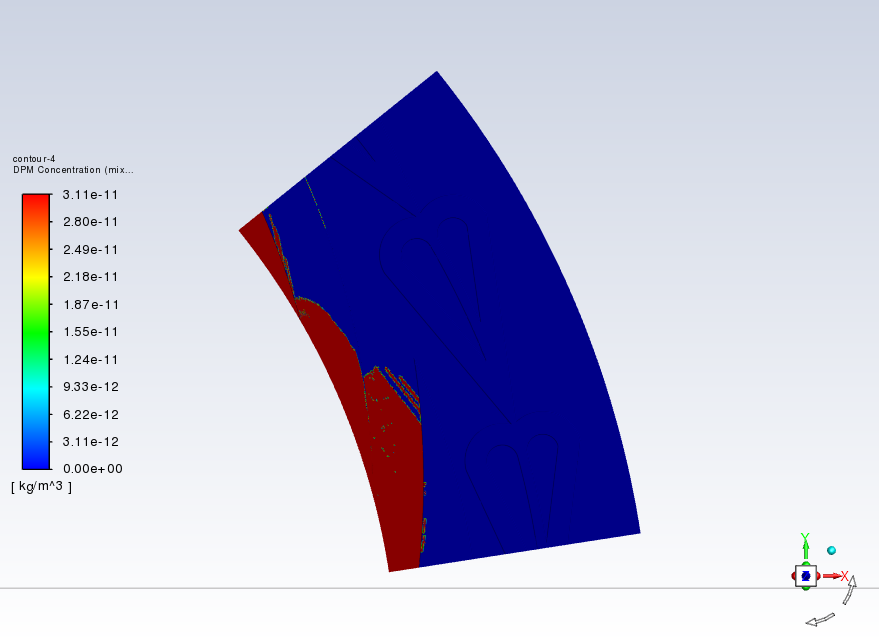

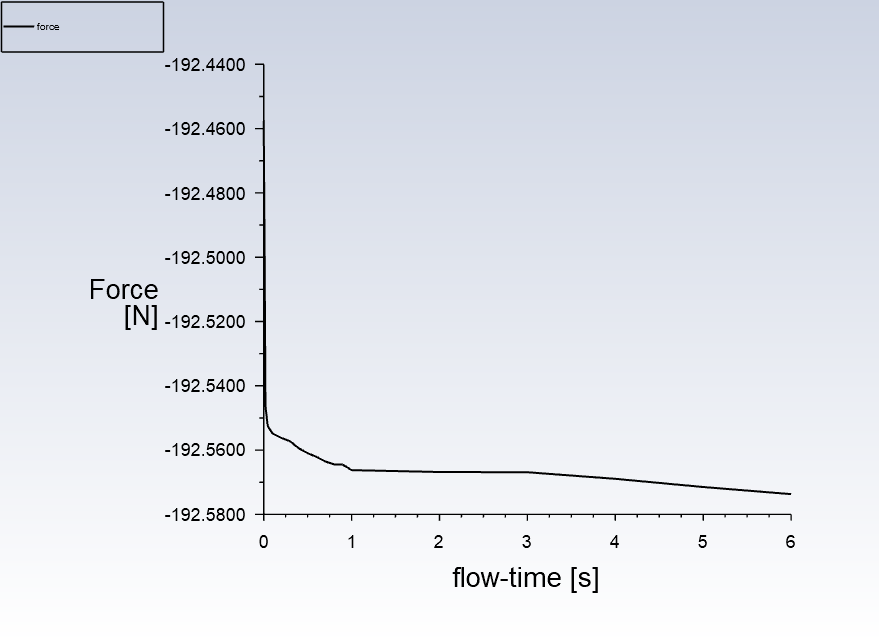

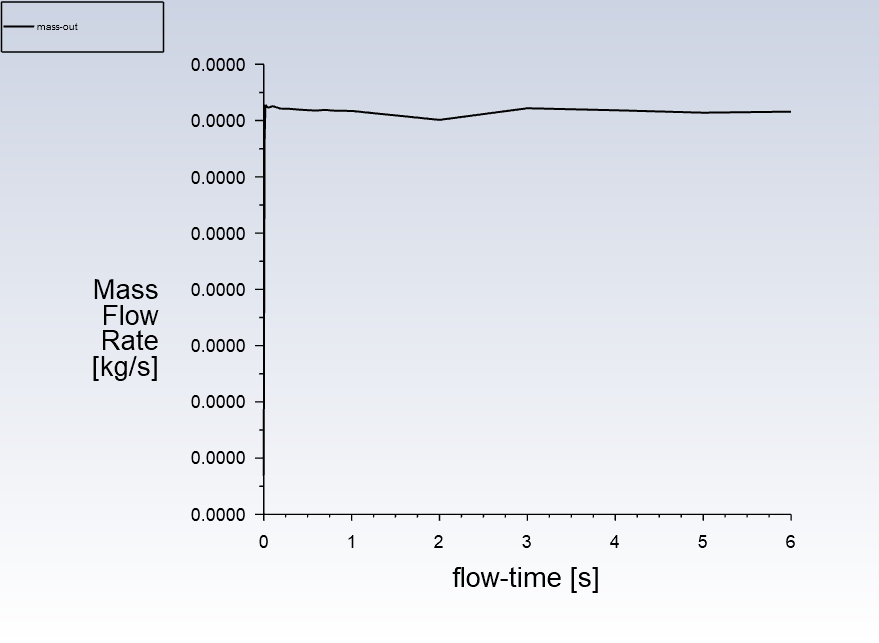

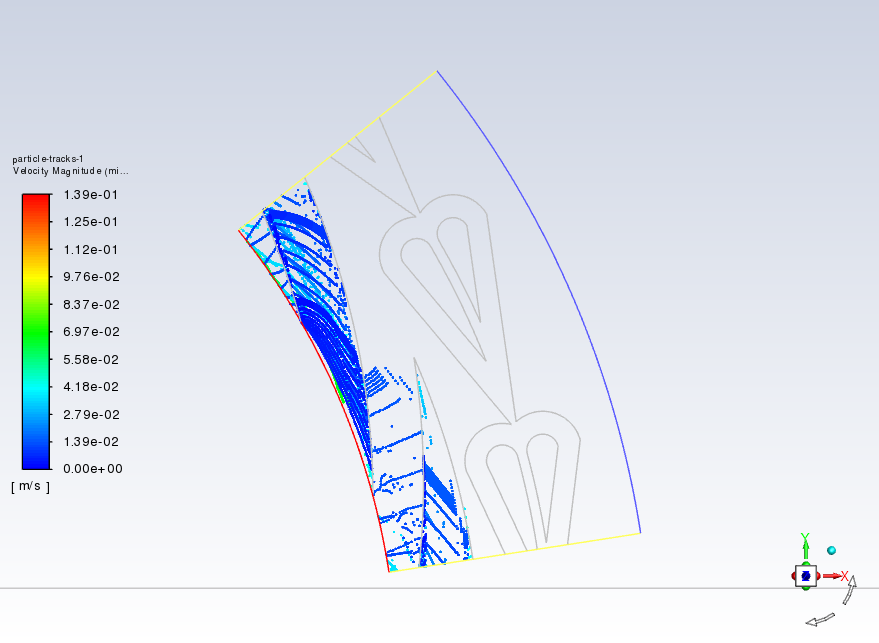

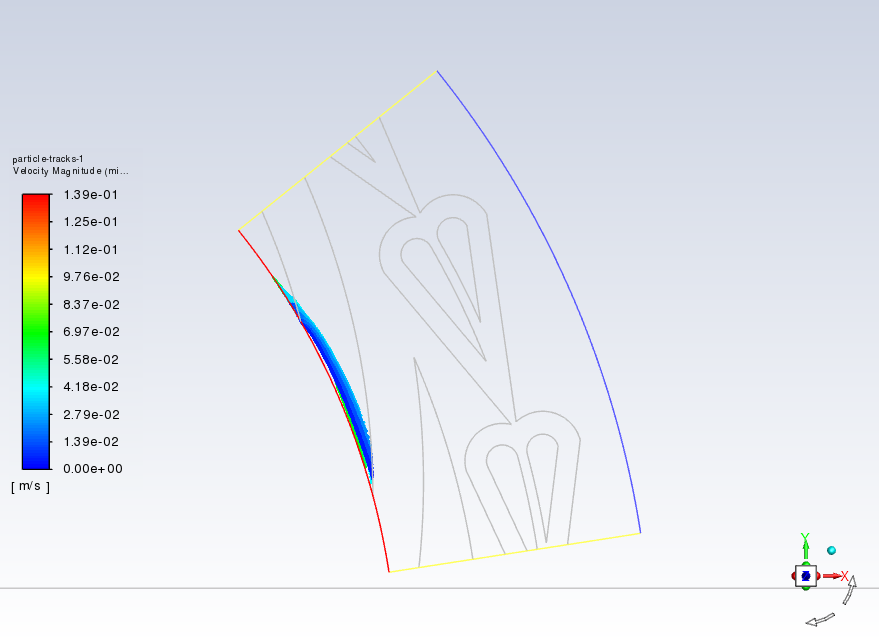

6两相流（含空化）+DPM结果

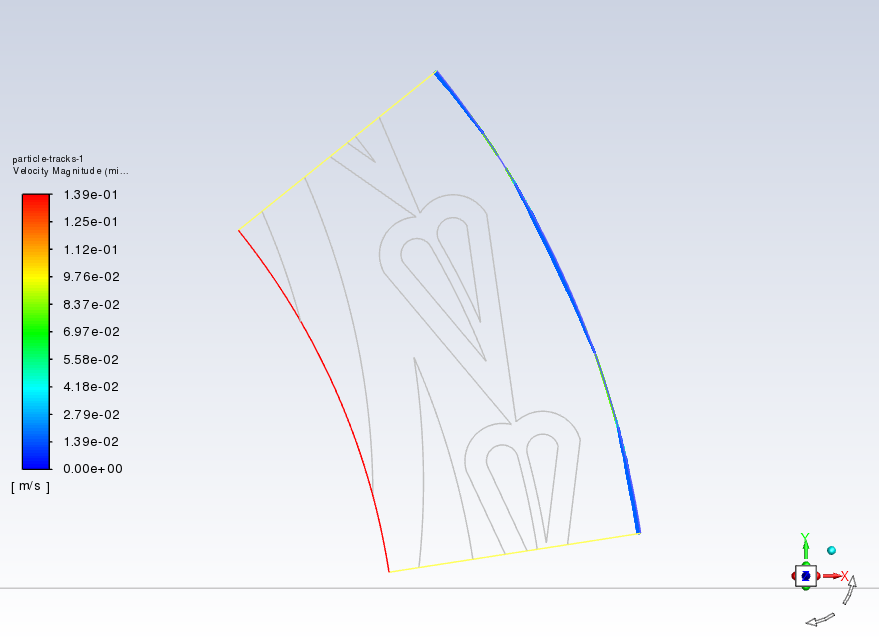

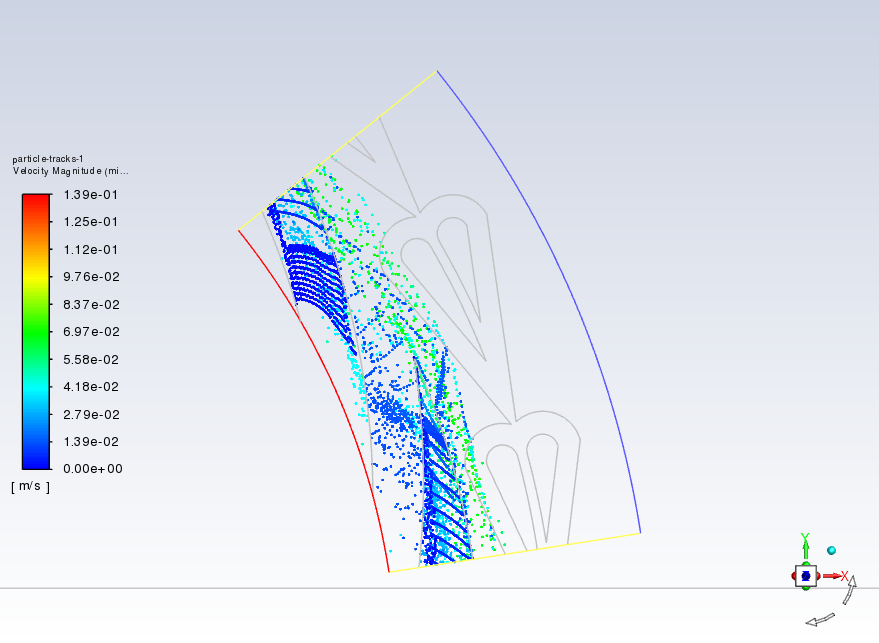

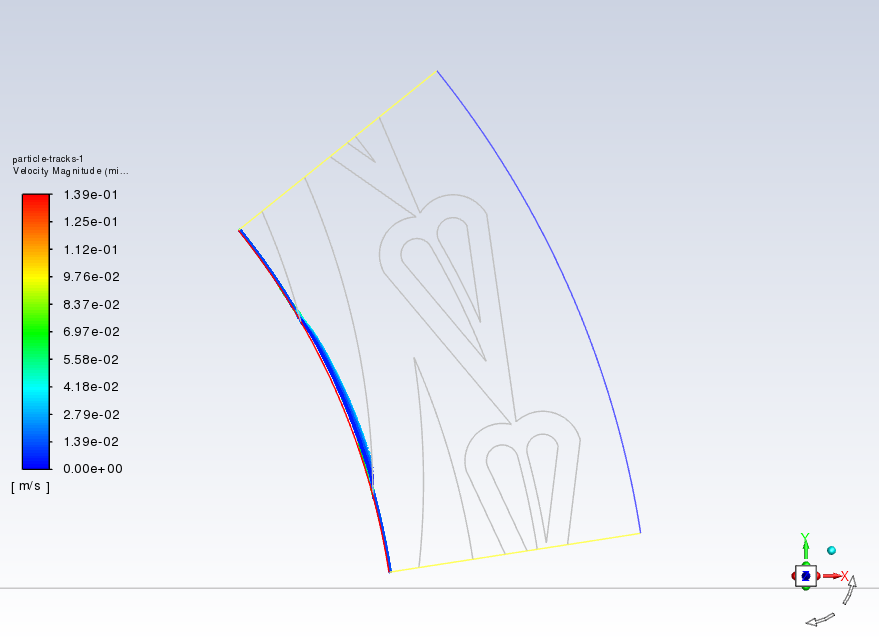

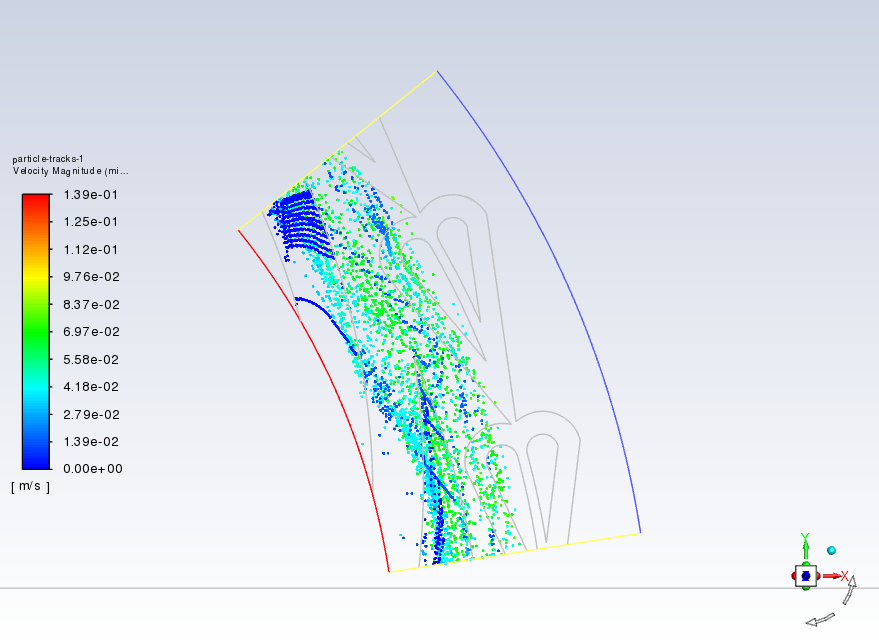

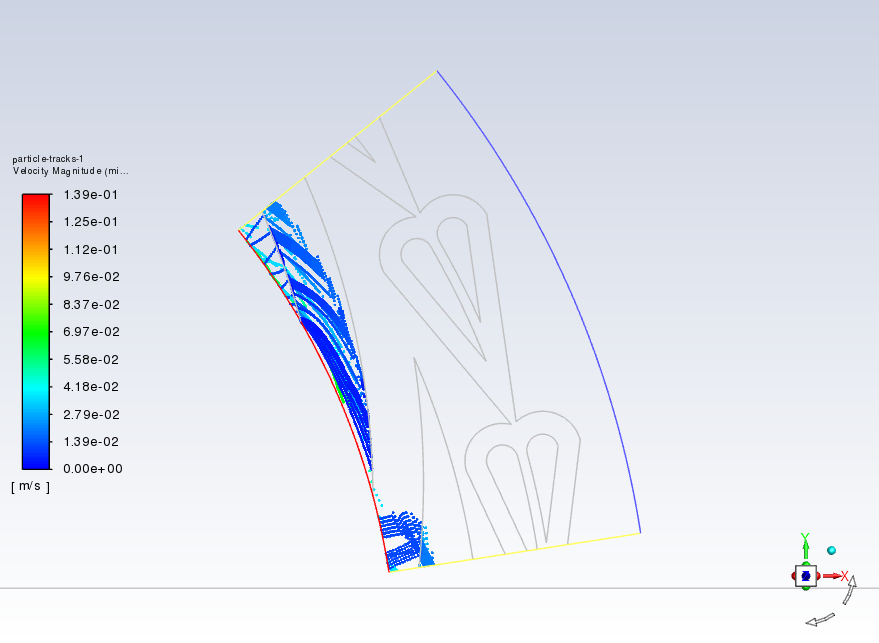

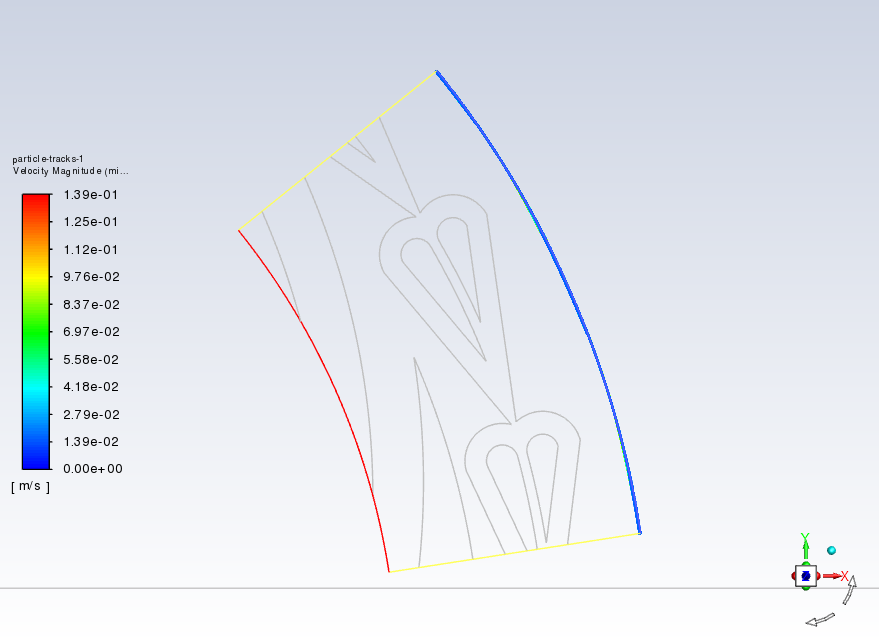

（1）假定颗粒从入口入射

0.05s

0.1s

0.5s

1s

2s

3s

（2）假定颗粒从出口入射

0.05s

0.1s

0.5s

1s

2s

3s
