缝焊疲劳的 “精度升级”：FKM 平均应力修正全解析
在缝焊疲劳评估中，我们已通过应力计算、双 SN 曲线内插和厚度校正，建立了贴合焊缝特性的评估体系。但还有一个关键因素不能忽视 —— 平均应力的影响。相同的应力振幅下，拉应力主导的循环会加速疲劳损伤，压应力主导则会延缓失效。而 FKM 准则提出的平均应力修正方法，正是解决这一问题的核心技术。今天，我们就拆解这套修正逻辑，让疲劳评估精度再上一个台阶。
一、平均应力修正的核心意义：消除 “应力状态” 的评估偏差
疲劳损伤的本质是材料在循环载荷下的微观裂纹萌生与扩展，而平均应力（循环应力的平均值）直接影响裂纹的扩展速率：
• 当平均应力为拉应力时，裂纹两侧受拉，缺口处应力集中加剧，裂纹易快速扩展，疲劳寿命缩短； • 当平均应力为压应力时，裂纹两侧受压，会抑制裂纹张开与扩展，疲劳寿命延长； • 无平均应力（对称循环，R=-1）时，裂纹扩展速率处于中性状态。
如果忽略平均应力的影响，直接用应力振幅进行疲劳评估，会导致拉应力主导场景的寿命预测偏乐观（实际寿命更短），压应力主导场景偏保守（实际寿命更长）。而 FKM 平均应力修正的核心作用，就是通过量化平均应力的影响，将实际循环应力修正为 “等效对称循环应力”，确保评估结果与真实失效规律一致。
二、FKM 平均应力修正的核心逻辑：Haigh 图表分区与修正公式
FKM（德国机械工程协会）准则的平均应力修正方法，基于 “应力比（R）” 将 Haigh 图表（应力振幅 - 平均应力 - 寿命关系图）分为四个区域，每个区域采用不同的修正公式，最终计算出 “等效应力振幅（SAₑ）”。
1. 关键参数定义
在开始修正前，需明确三个核心参数：
• 应力比 R = Sₘᵢₙ / Sₘₐₓ（Sₘₐₓ为循环最大应力，Sₘᵢₙ为循环最小应力，R 值直接反映平均应力状态）； • 应力振幅 Sₐ = (Sₘₐₓ - Sₘᵢₙ) / 2（循环应力的波动幅度）； • 平均应力敏感性 M（反映材料对平均应力的敏感程度，由材料试验确定，钢材通常取 0.1~0.3，M 值越大，材料对平均应力越敏感）； • 等效应力振幅 SAₑ（修正后的应力振幅，用于后续疲劳损伤计算，实际损伤计算中采用 2・SAₑ 作为输入应力）。
2. 四个区域的修正公式
FKM 准则根据 R 值的不同，将应力状态分为四个区域，每个区域对应专属修正公式，适配不同的平均应力影响规律：
区域 1（R > 1.0）：压应力主导的非对称循环
此时 Sₘᵢₙ > Sₘₐₓ，循环以压应力为主，平均应力会抑制疲劳损伤，修正公式为：SAₑ = Sₐ・(1 - M)
• 逻辑：压应力主导时，平均应力起 “保护作用”，因此将原应力振幅乘以（1-M）进行衰减，等效应力振幅小于原振幅，对应更长的疲劳寿命。
区域 2（-∞ ≤ R ≤ 0.0）：拉压混合 / 纯压对称循环
此时 Sₘᵢₙ ≤ 0，循环包含压应力成分，平均应力的影响相对温和，修正公式为：SAₑ = Sₐ + M・Sₘ（注：Sₘ为平均应力，Sₘ = (Sₘₐₓ + Sₘᵢₙ) / 2）
• 逻辑：当平均应力为拉应力时（R 在 -∞~0 之间），M・Sₘ为正值，等效应力振幅增大，体现拉应力对损伤的加速作用；当平均应力为压应力时（R=0，对称压循环），Sₘ=0，修正后 SAₑ=Sₐ，与对称循环一致。
区域 3（0.0 < R < 0.5）：低拉应力比的非对称循环
此时循环以拉应力为主，但平均应力占比适中，修正公式为：SAₑ = [(1 + M)・Sₐ + (M/3)・Sₘ] / (1 + M/3)
• 逻辑：通过线性加权综合应力振幅和平均应力的影响，公式分母用于平衡权重，避免平均应力修正过度，确保修正结果平滑过渡。
区域 4（R ≥ 0.5）：高拉应力比的非对称循环
此时循环接近单向拉伸循环（如 R=0.5~1.0），平均拉应力占比高，对疲劳损伤的加速作用显著，修正公式为：SAₑ = [3・Sₐ・(1 + M)²] / (3 + M)
• 逻辑：高拉应力比下，平均应力的影响被放大，公式通过 (1+M)² 项强化修正效果，使等效应力振幅大幅提升，更贴合高拉应力下的快速失效规律。
3. 修正逻辑可视化
四个区域的划分与修正逻辑可通过 Haigh 图表直观呈现，清晰展示不同应力比下的等效应力振幅计算规则：

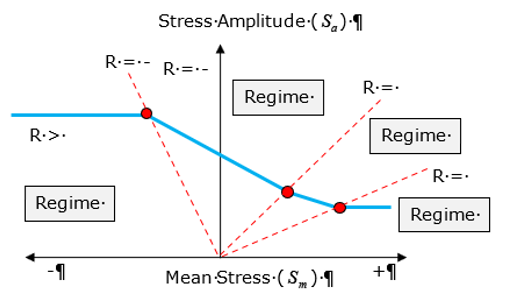

图 7. FKM 平均应力修正的 Haigh 图表分区示意图
三、FKM 修正的工程应用：启用方式与核心注意事项
1. 修正启用与参数设置
在缝焊疲劳评估中，FKM 平均应力修正可通过疲劳求解设置对话框直接启用，核心设置参数包括：
• 平均应力敏感性 M（需根据材料类型和试验数据输入，无试验数据时可参考行业经验值：钢材 M=0.2，铝合金 M=0.3）； • 应力比 R 计算方式（基于顶面 / 底面的最大 / 最小应力自动计算，无需手动输入）。
2. 关键应用要点
• 修正时机：需在等效 S-N 曲线生成并完成厚度校正后进行，修正后的 SAₑ将作为最终的损伤计算输入； • 适用范围：仅适用于拉压疲劳损伤（不考虑剪切疲劳的平均应力影响），缝焊的主要失效形式为拉压疲劳，因此该修正方法完全适配； • 结果解读：修正后的 SAₑ越大，对应疲劳损伤越大，预测寿命越短；反之则损伤越小，寿命越长，需结合实际应力状态判断修正结果的合理性。
四、总结：缝焊疲劳评估的 “终极闭环”
至此，缝焊疲劳评估的完整技术体系形成了终极闭环，涵盖七大核心步骤：
1. 坐标系建立：贴合焊缝几何，确保应力方向精准； 2. 应力线性化：拆解膜应力与弯曲应力，得到顶面 / 底面应力； 3. 弯曲比计算：量化应力构成，得到平均弯曲比 r_avg； 4. 内插因子确定：基于 r_avg 与阈值的关系，计算 IF； 5. 等效曲线生成：双 SN 曲线线性内插，得到基础 S-N 曲线； 6. 厚度校正：消除尺寸效应，修正 S-N 曲线应力水平； 7. 平均应力修正：基于 FKM 准则，计算等效应力振幅 SAₑ，完成最终损伤计算。
这套体系的核心价值在于 “全场景精准适配”—— 从应力构成、尺寸差异到应力状态，层层递进消除评估偏差，使缝焊疲劳寿命预测从 “经验估算” 升级为 “多因素量化评估”。在汽车、压力容器、工程机械等对缝焊可靠性要求极高的领域，FKM 平均应力修正已成为必备环节，能有效避免因忽略平均应力导致的设计失误，同时兼顾安全性与经济性。
从应力计算到最终修正，我们已完整梳理了缝焊疲劳评估的理论与方法体系。后续将通过具体工程案例，演示这套体系的实操流程，带你从理论走向实践。如果对 FKM 修正公式推导或参数取值有疑问，欢迎在评论区留言探讨！
