电磁兼容入门,关键术语与工程要点梳理!

5月前浏览534

一、什么是电磁兼容

电磁兼容(EMC)的核心要求只有两句话:

  1. 设备自己正常工作;

  2. 不给同一环境中的其他设备带来无法忍受的电磁骚扰。
    随着电子设备数量、频段、功率密度和灵敏度的同步提升,上述两条看似简单的要求变得越来越难实现,于是形成了专门的EMC技术体系。

二、EMC 的两条腿:EMI 与 EMS

  • EMI(Electromagnetic Interference)——设备对外发出的干扰,分为传导(通过线缆、电源)和辐射(通过空间)两种路径。

  • EMS(Electromagnetic Susceptibility)——设备抵抗外来干扰的能力,也称抗扰度。
    把 EMI 压下去、把 EMS 提上来,产品才能通过法规认证,并在现场长期稳定运行。

三、骚扰、干扰、噪声,别混为一谈

  • 电磁骚扰:任何可能让系统性能下降的电磁现象,还只是“现象”。

  • 电磁干扰:骚扰造成了实际性能降级,已经产生“后果”。

  • 电磁噪声:明显不携带有用信息的时变电磁量,通常是骚扰的源头之一。
    把概念分清,才能在后期的测试、整改中对症下药。

四、常见干扰源与耦合通道

  1. 高速时钟、开关电源、电机驱动——典型“源头”。

  2. 电源线、信号线、地环路——主要“通道”。

  3. 天线效应:原本不是天线的线缆、缝隙、过孔,在高频条件下也会发射或接收能量。

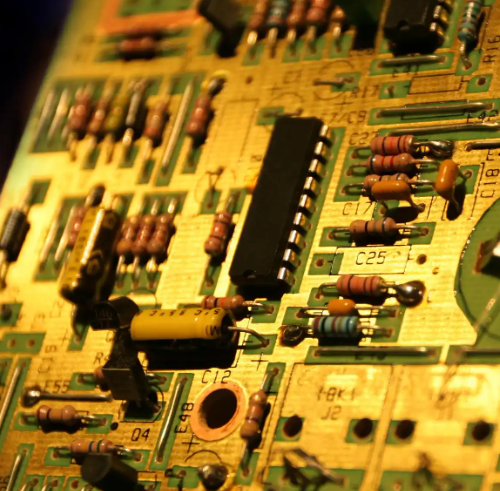

五、PCB 级低成本措施

  1. 分区:模拟、数字、功率驱动三大区域先划清,再考虑走线。

  2. 层数:四层板比双层板噪声低约 20 dB,六层板再降 10 dB;预算允许时优先多层。

  3. 时钟:在满足运算需求的前提下,能用低频就不用高频;能内置锁相环降低对外时钟频率,就尽量用。

  4. 走线:高压、高频线避免锐角;上下层走线方向垂直;输入输出路径呈直线或 L 形,避免环形。

  5. 接地:模拟地、数字地单点连接;地线宽度≥电源线≥信号线;空余区域大面积敷铜,降低地阻抗。

六、三大被动手段:去耦、滤波、隔离

  1. 去耦:

    • 电源入口放 10–100 µF 电解,必要时并联 0.1 µF 陶瓷;

    • 每颗 IC 电源脚就近放 0.01–0.1 µF 退耦电容;

    • RAM、ROM 等电源瞬变大的芯片,在 VCC-GND 之间直接加 1–10 µF 钽电容。

  2. 滤波:

    • 交流输入端加 50 Hz 低通滤波器,只让工频通过,高频噪声导入大地;

    • 信号端口按频率选用高通、带通或 π 型、T 型低通,插入损耗选在 30–60 dB 区间,既有效又不会带来漏电风险。

  3. 隔离:

    • 光电耦合器把控制信号与功率级彻底分开;

    • 金属屏蔽罩把开关电源、高速晶振等“强干扰源”包住,罩体 360° 接地,形成法拉第笼。

七、系统级思考

  • 电缆=隐形天线:对外走线加共模扼流圈、屏蔽层双端接地;

  • 机壳搭接:接缝处导电氧化层要刮除,保证缝隙阻抗 < 1 mΩ;

  • 接地系统:安全地、信号地、防雷地分开引到总接地点,避免“地电位反击”。

八、测试与认证


国内常见依据:GB/T 17618、GB 4824、GB 9254;
国际常见依据:CISPR 22/32、IEC 61000-3/4/6 系列。
先预测试(近场探头、LISN、电流钳),再送正规实验室,可节省 30% 以上整改费用。





电磁兼容不是“玄学”,而是把“源头-路径-受体”这条链路量化后,用最低成本把 EMI 压到限值以下,把 EMS 提到环境水平以上。只要从原理图、PCB、电缆、机壳到测试报告每一步都给出量化指标,EMC 问题就能像其他硬件指标一样被设计进去,而不是靠后期“打补丁”。



来源:电磁兼容之家
