D类物质检测是什么？食品级PETG水壶的高温溶胀析出与GB 4806.7全项合规究竟该怎么做？

栏目导语

在我们的「高分子与新材料技术交流群」中，每天都有大量来自研发、工艺、测试一线的工程师进行技术碰撞。为了沉淀这些高价值的行业探讨，我们特别开设了【群聊技术趴】专栏，用专业视角解答产业技术痛点。本期，我们将目光聚焦于"PETG材料食品接触合规与D类物质测试的问题"，并结合实际应用场景，深度探讨高分子材料在严苛模拟液下的迁移规律及合规检测实操。

一线灵魂拷问

工程师A： "新开模的PETG运动水壶准备做国标合规，客户采购指名道姓要求必须出具'D类物质检测'合格报告，还问咱们的CHDM单体特定迁移会不会超标？我翻遍了国标，这'D类物质'究竟是个什么测试标准？"

工程师B： "翻遍了GB 4806系列和GB 9685，根本找不到'D类物质'的法定定义。这到底是指某种特定的添加剂分组，还是指某种特定的重金属残留？如果盲测全项，这研发成本可扛不住。"

专家回答

严格意义上讲，在中国食品接触材料（FCM）强制性国家标准体系（如GB 4806.7-2023与GB 9685-2016）中，根本不存在"D类物质"这一法定概念。这是一个在供应链层层传递中被严重误传、以讹传讹的行业黑话。

许多一线的工艺工程师与采购人员将概念完全混淆了。所谓"D类物质检测"，实际上是行业内对"D类食品模拟物（Simulant D）提取与迁移测试"的误称。在GB 31604.1《食品接触材料及制品迁移试验通则》以及欧盟EU 10/2011标准中，食品模拟物被严格分类，其中D1类（通常为50%乙醇，用于酒精及乳制品）和D2类（植物油，用于高油脂食品）代表了对聚合物基体最具溶胀性、最严苛的亲脂类模拟液。客户要求的所谓"D类物质检测"，本质上是要求验证PETG材料在接触高脂肪或高浓度酒精食品时，其内部的单体、添加剂向此类高溶胀性食品中迁移的合规性，而非针对某一种名为"D类"的化学物质。

 表1 食品类型和食品模拟物

PETG（聚对苯二甲酸乙二醇酯-1,4-环己烷二甲醇酯）因其如玻璃般的高透明度、优异的抗冲击性以及不含双酚A（BPA）的环保特性，正在全面替代传统的PC（聚碳酸酯）材料，成为高端运动水杯、母婴用品及FDM 3D打印功能件的核心主力。然而，当PETG面临GB 4806.7-2023新规的全面限制，尤其是暴露在复杂的D类模拟液、高温交变以及机械应力下时，其高分子网络会发生怎样的微观物理化学变化？它的合规性检测究竟涵盖哪些核心项目？常规的"实验室过关"为何到了真实应用场景中却频频遭遇迁移量超标的滑铁卢？



▲  吨吨运动水壶

技术原理拆解

PETG的基因解码：三元共聚物的自由体积陷阱

要理解PETG在D类模拟物下的脆弱性，必须深入其分子骨架。传统的PET（聚对苯二甲酸乙二醇酯）是一种典型的结晶型聚合物，其分子链由对苯二甲酸（PTA）和乙二醇（EG）组成，排列极其规整，宛如砌筑得严丝合缝的承重砖墙。这种高结晶度赋予了PET优异的阻隔性，但也导致其在注塑厚壁制品时容易结晶发白、失去透明度。

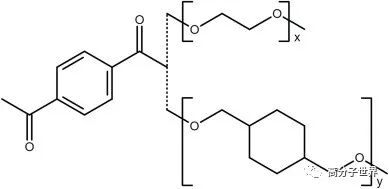

▲ PETG结构

为了在工程上克服这一缺陷，高分子合成工艺中引入了第三单体——1,4-环己烷二甲醇（CHDM）进行共聚改性。CHDM庞大的脂环结构犹如在整齐的砖墙中强行塞入了几块巨大的不规则原石，彻底打破了分子链的对称性和规整度，使得PETG成为一种无定形（非结晶）的热塑性共聚酯。工程上的收益是显而易见的：阻断了结晶过程，获得了极高的透光率和断裂伸长率（可达20-30%）。

然而，从食品接触材料化学迁移的视角来看，这种无定形结构带来了一个致命弱点：聚合物内部自由体积（Free Volume）的急剧增大。由于聚合物链段之间存在巨大的空间位阻，大分子网络中形成了更多纳米级的"微观空隙"。当PETG接触到D类模拟液（如植物油或50%乙醇）时，这些具有相似极性的亲脂性小分子溶剂极易渗透进无定形区的微观孔隙，导致聚合物基体发生强烈的溶胀效应。

🔬 这种溶胀就像是给材料内部的高速公路强行扩宽了车道，使得未反应完全的PTA、EG、CHDM单体以及各类塑化剂、抗氧化剂能够以指数级增长的扩散系数向外部食品中迁移。

实验室单一维度 vs 真实多应力耦合

在传统的FCM实验室评价体系中，迁移试验往往是单一维度的静态浸泡。例如，标准可能仅要求在60℃的恒温箱中，使用纯水或4%乙酸浸泡测试件2小时，以此来评估总迁移量或重金属的析出水平。这种测试条件将极其复杂的物理化学老化过程简化为了单一的温度和时间变量。

然而，真实的行业应用场景是典型且严苛的多应力耦合（Multi-stress Coupling）状态。以一款高透PETG运动水壶为例，它在日常服役周期中面临着多种破坏性力量的叠加：

🔴 第一，热应力冲击。 消费者可能在寒冷的冬季直接装入70℃至80℃的热水，这一温度已经极其逼近甚至达到了PETG的玻璃化转变温度（Tg≈80℃）以及热变形温度（70–80℃）。在Tg附近，聚合物链段的微布朗运动开始剧烈活跃，原本被冻结在玻璃态基体内部的游离单体瞬间获得了极高的扩散动能，迁移速率成倍放大。

🟡 第二，化学溶胀与降解耦合。 如果装入的是运动饮料或乳制品，其中不仅含有微量酸性物质，还含有类似D类模拟液的油脂与表面活性剂。PETG本身具有轻微的吸湿敏感性，在高温与水分的共同作用下，酯键极易发生水解降解（Hydrolytic Degradation），导致分子链断裂，产生更多的低分子量齐聚物（Oligomers），进一步推高了总迁移量。

🔵 第三，机械应力损伤加速效应。 水壶在频繁的清洗刷洗、旋拧瓶盖的扭矩摩擦以及意外跌落时，会在材料内壁产生大量肉眼不可见的微裂纹（Stress Crazing）。

对比实验室数据与真实失效案例可以清晰地发现：一个表面光洁完好的PETG标准样板在实验室标准条件下（60℃，水，2h），其高锰酸钾消耗量可能仅为2 mg/kg（远低于法定≤10 mg/kg的限值）。但若测试对象是经过半年真实服役、内壁产生大量机械微裂纹的水壶，其真实的几何比表面积（Specific Surface Area）可能已经呈几何级数增加。

📊 溶剂通过微裂纹产生的毛细管抽吸作用（Capillary Action）深度侵入材料内部，导致局部水解加速。 在此类失效件的检测中，我们经常引入电化学阻抗谱（EIS, Electrochemical Impedance Spectroscopy）来无损评估聚合物涂层或基体的阻隔性能衰减。

完好的PETG基体在低频区的阻抗模值可达10⁹ Ω·cm²以上，但在热-机-化多应力耦合作用下，随着微裂纹扩展和电解质溶液的渗透，其阻抗模值会在短时间内骤降至10⁶ Ω·cm²级别，标志着材料的物理阻隔屏障已经彻底崩溃，伴随而来的必然是单体迁移量瞬间激增，甚至突破10 mg/dm²的法定红线。

⚠️ 因此，评估PETG材料，绝不能仅停留在"出厂样板单维测试合格"，更要考量"真实多应力服役寿命周期内的性能衰减"。

检测方法详解

根据最新实施的《食品安全国家标准 食品接触用塑料材料及制品》（GB 4806.7-2023）以及《食品安全国家标准 食品接触材料及制品用添加剂使用标准》（GB 9685-2016），针对PETG的食品级合规检测，是一项涵盖宏观理化性能与微观特定分子追踪的系统工程，必须严格覆盖以下核心项目：

1. 理化指标

表2 理化指标测试项目一览

2. 特定迁移量（SML）

 表3 特定迁移量测试物质清单

3. 芳香族伯胺（PAAs）的严格要求

在GB 4806.7-2023的修订中，对行业产生最具震慑力的一项指标便是将芳香族伯胺（Primary Aromatic Amines, PAAs）纳入了常规理化指标监控。新规强制要求：

🚨 芳香族伯胺迁移总量必须为"不得检出"（检出限严格设定为0.01 mg/kg）

这背后的深层化学逻辑在于，PETG本身作为共聚酯，其纯净骨架中并不含有伯胺结构。然而，在PETG制品的加工装配链条中，如果违规使用了含有偶氮结构（Azo）的劣质色母粒着色剂，或者在多部件拼接、热封口处使用了芳香族聚氨酯类（PU）黏合剂，这些物质在注塑的高温剪切环境中，极易发生热降解或在后续使用中发生水解反应。

☠️ 芳香族聚氨酯未完全固化的异氰酸酯单体一旦接触到水系模拟液，会迅速水解裂解，生成芳香族伯胺（PAAs）。 众所周知，多种PAAs已被国际癌症研究机构（IARC）列为强致癌物或疑似致癌物。

在实际检测中，针对这种痕量级别的剧毒物质，检测机构通常采用液相色谱-串联质谱法（LC-MS/MS），通过特定的酸性模拟物提取后，在多反应监测（MRM）模式下进行极低浓度水平的绝对定性与定量分析。

实操注意点

1. 模拟液极性误判导致的"假合格"与"真失效"

在送检阶段，为了节省测试费用或缺乏法规认知，许多工程师会默认勾选纯水或4%乙酸作为测试模拟物。然而，如果产品在实际商业宣称中被标注可用于盛装运动蛋白奶昔（含高脂肪）、咖啡饮料或酒精类饮品，市场监管部门或第三方认证机构依法必须引入D1类（50%乙醇）或D2类（植物油）模拟液进行复测。

🔬 原因解释： 这就回到了物理化学中"相似相溶（Like dissolves like）"的核心。纯水和乙酸溶液的分子极性极强，而PETG树脂基体内部潜伏的未反应单体、脂溶性抗氧化剂以及各类低分子齐聚物通常呈非极性或弱极性。水性模拟液对这些亲脂性物质的提取渗透能力极弱。但一旦换用D类模拟液，醇类或油脂的非极性碳氢链段能够直接且轻易地插入PETG的无定形网络之中，导致显著的体积溶胀（Swelling）。原本被高分子链段物理锁闭的低分子游离物如决堤般涌向模拟液，最终导致总迁移量（OML）和特定单体迁移量（SML）在短时间内双双爆表。

2. 3D打印（FDM）成型件的表面积黑洞效应

近年来，PETG因其极小的翘曲率、无需恒温加热室的优良打印特性，成为熔融沉积成型（FDM）3D打印工艺中替代ABS和PLA的明星材料，被广泛用于定制化食品加工设备外壳、功能原型甚至异形餐具的制作。然而，一个残酷的现实是：许多3D打印所用的PETG耗材丝在颗粒态或注塑标准件阶段送检完全合格，但一旦通过FDM工艺打印成最终制品送检，其总迁移量和高锰酸钾消耗量却屡屡触发红线警报。



▲ PETG 3D打印耗材

🔬 原因解释： FDM工艺通过高温喷头将熔融的PETG丝材逐层挤出堆叠，这种"千层饼"式的堆叠结构导致制品表面存在极高的粗糙度（典型表面粗糙度Ra高达10–16 µm）。在微观层面，层与层之间并未实现完美的冶金级融合，而是布满了巨大的"微观峡谷"、孔隙以及未熔合的缝隙。这种表面拓扑结构使得FDM制品的实际微观比表面积远大于其宏观测量的几何面积（通常可达十倍以上）。

因此，工程师在送测PETG 3D打印制品前，必须严格执行物理抛光、CNC精加工或使用食品级丙烯酸涂层进行表面微裂纹封闭等后处理工艺。

3. 加工助剂与装配工艺的"无意识次生污染"

在PETG的注塑车间现场，为了解决脱模困难、顶白等工艺问题，操作工往往会过量喷洒各类脱模剂；而在水杯组件的拼装环节，为了实现密封或连接，可能使用了成分极其复杂的工业黏合剂或含有增塑剂的密封垫圈。

🔬 原因解释： GB 4806.7-2023新规特别在条文中增设了强制性警告，明确强调了对生产过程控制及油墨、黏合剂等边缘设计的风险传递管控要求。黏合剂中可能潜伏着未完全固化的芳香族聚氨酯，脱模剂中可能含有游离的硅烷副产物。在进行全件迁移测试时，这些辅料中的有害物质会毫不留情地向浸泡液中释放，最终呈现出芳香族伯胺（PAAs）检出超标的致命结果。

⚠️ 前端PETG树脂原料的安全，绝对不等于最终成品制品的安全。 从注塑机的螺杆清洗、脱模剂的食品级筛选，到热熔胶/黏合剂的固化条件标定，全流程的化学物质管控（Chemical Management）才是通往合规的唯一路径。

技术服务结尾

聚酯材料的合规时代，早已跨越了那段仅凭一张上游供应商的树脂材质安全数据表（MSDS）就能蒙混过关的草莽期。

国高材分析测试中心作为深耕高分子材料领域的权威机构，不仅能够提供出具具有全球公信力、完全覆盖中国GB 4806系列以及欧盟EU 10/2011体系的资质认可的检验检测报告，更具备全链路的材料失效深层物理化学解析能力。依托中心强大的精密仪器矩阵，我们能够在微观尺度上，借助先进的扫描式电子显微镜（SEM）与能量色散光谱仪（EDS），精准定位PETG材料表面因加工缺陷或应力引发的微观形貌损伤与金属催化剂成分的异常偏聚；在分子追踪层面，结合高分辨液相色谱-串联质谱联用仪（LC-MS/MS），从分子量级别深度剥离并追踪芳香族伯胺、单体及降解齐聚物在不同模拟物中的多维迁移轨迹；并通过电化学阻抗谱（EIS）等前沿手段，动态监测聚合物阻隔网络在恶劣模拟条件下的溃散过程。



▲ 国高材分析测试中心LC-MS/MS

"在食品接触的红线面前，合规绝不是实验室里的纸面数字游戏，而是高分子链段与真实世界激烈碰撞后的工程良心底线。"
