【收藏级】塑胶件DFM设计全攻略：从零件到模具的深度避坑指南（附100页培训课件PPT下载）

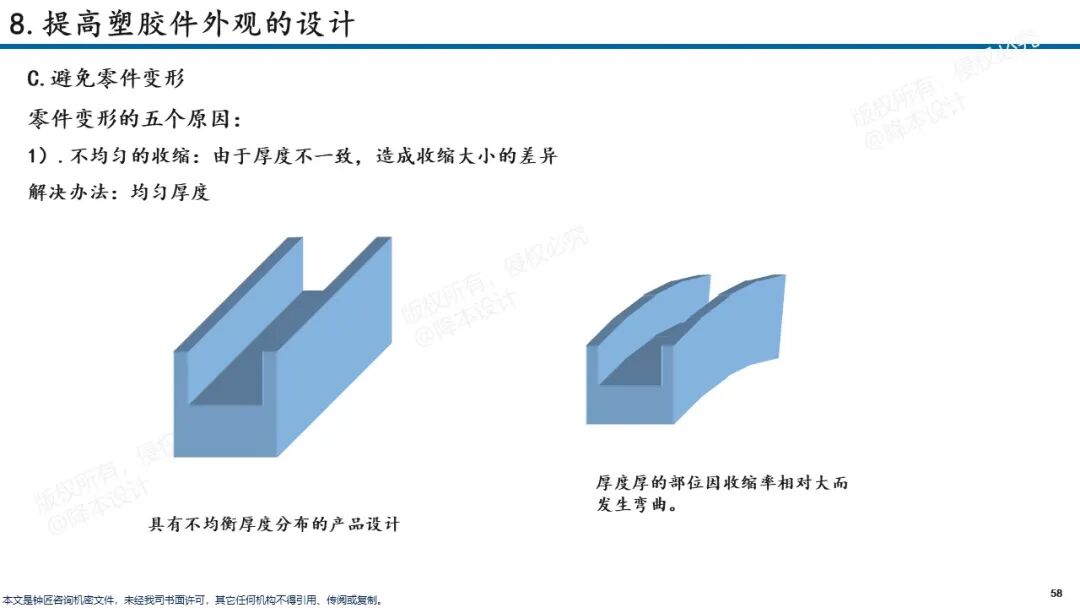

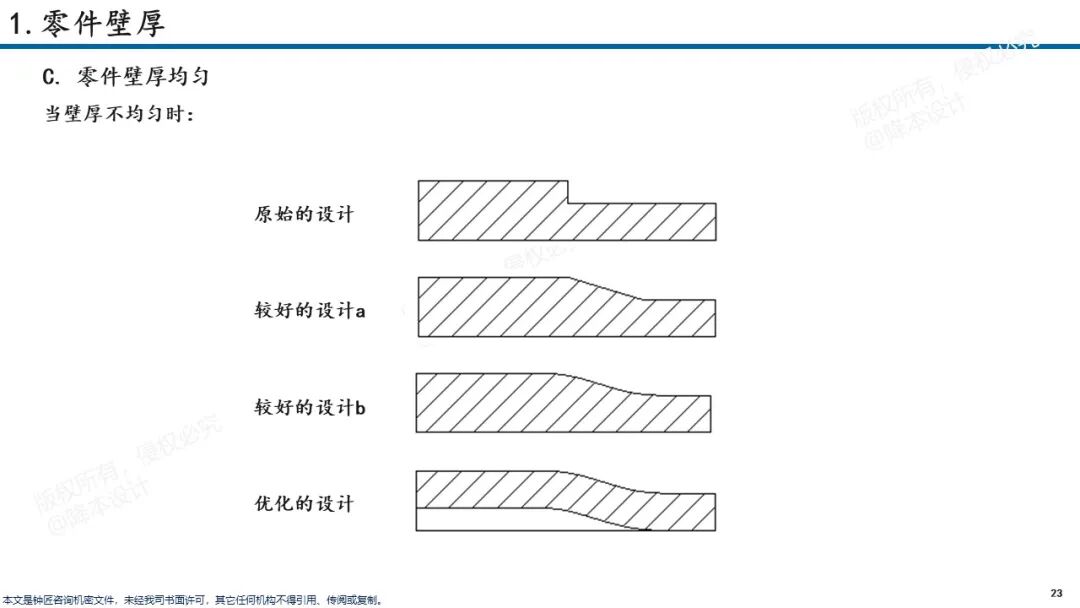

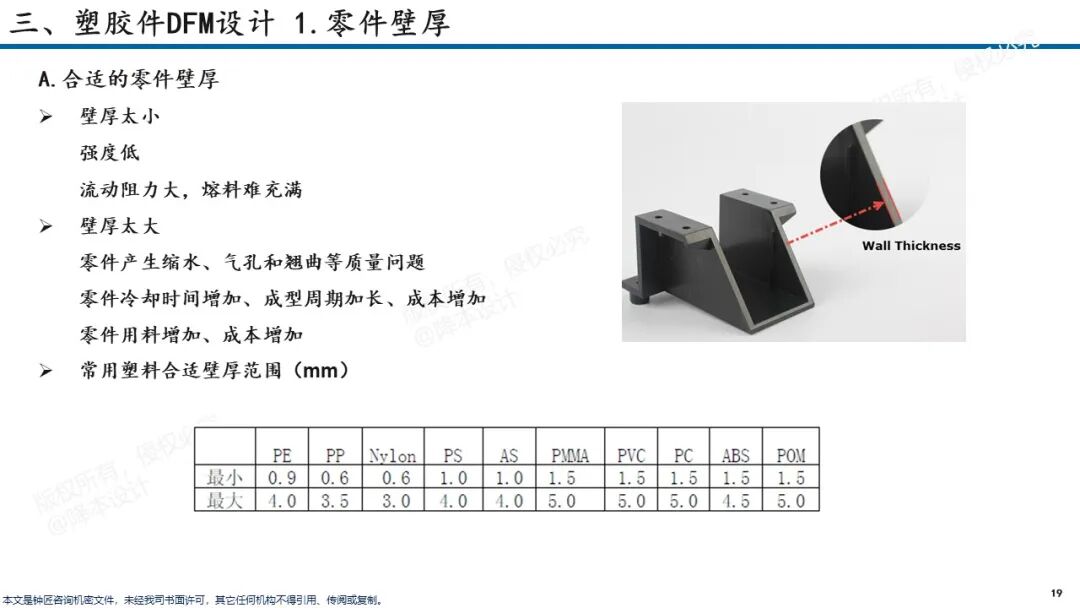

在过去二十余年的中国制造业，我反复观察到一个现象：面对降本KPI，多数企业的第一反应是祭出经典的“降本三板斧”——将零部件壁厚减薄0.1mm、尺寸缩小2mm、重量减轻5g。这种做法直观、高效，在BOM（物料清单）表上立竿见影。但当我们跳出单一零件，以系统工程的视角审视全局时，就会发现：这种仅仅停留在“物理削减”层面的微调，正让企业陷入一种低效的工程妥协。表面上，材料克重下降了，采购成本压缩了；但实际上，应力集中导致了疲劳失效、良率滑坡推高了制造成本、隐性缺陷引爆了售后危机。越降越忙、越降越贵，成了无数制造企业难以打破的宿命。一、传统降本的“系统性失效”：为何越降越被动？在某家电企业的研发复盘会上，总工看着数据报表陷入沉默：“三年来我们把BOM成本硬生生压了15%，但竞品不仅价格更低，返修率还比我们少一半。我们的利润去哪了？”这并非个例。传统降本之所以走向死胡同，根源在于其缺乏“系统级推演”的能力，从而陷入了三大工程谬误：1️⃣ 局部寻优，导致系统失衡某汽车零部件厂为削减紧固件成本，选用了单价更低的非标螺丝。结果在总装线上，滑丝与卡顿导致节拍时间（Takt Time）延长，装配效率下降30%，最终的制造成本与售后成本远超采购端省下的几分钱。 这违背了系统工程的基础原则：将降本视为单一零件的物理切割，而非整个装配拓扑网络的综合摊销。2️⃣ 经验依赖，形成认知盲区经验是工程师的护城河，但也极易沦为创新的枷锁。某电子企业的硬件团队坚守十年前的电路架构，只因“行业惯例如此”。直到引入跨界视角的模块化审视后，才发现其中存在23%的焊点冗余与15%的信号回路重复。 当人类专家的认知带宽触顶，且经验不再被底层逻辑所质疑时，设计冗余便不可避免。3️⃣ 妥协性降本，透支生命周期价值许多企业将降本等同于“牺牲性能”。这并非工程优化，而是对产品全生命周期（PLM）价值的透支。 真正的降本，应如埃隆·马斯克在特斯拉4680电池及一体化压铸上的实践：通过第一性原理重构物理架构，在实现BOM成本断崖式下降的同时，完成结构刚度与生产节拍的跃升。降本不应是减法妥协，而必须是架构重构。二、“三板斧”的隐性代价：单一参数博弈的危险性传统降本的核心误区，在于死磕单个物理参数。然而在复杂的机电系统中，成本与性能的函数曲线从来不是线性的。1️⃣ 减薄壁厚：挑战材料力学的自损式优化某企业为压缩成本，将外壳ABS塑料的壁厚从3mm强行降至2.5mm。初期材料成本下降12%，但几个月后，复杂工况下的蠕变与热变形导致客诉激增，售后支出直接吞噬了所有前端利润。架构师视角： 成本问题的本质不在于“厚度”，而在于“材料力学、应力分布与成型工艺”的匹配边界。真正的解法，是引入改性PP替代ABS，在保持结构刚度不变的前提下，通过基础材料的分子级重构实现10%的成本下探，这才是技术驱动的破局。2️⃣ 减小尺寸：压缩物理空间，反噬系统红线某通信设备商为节省外壳注塑量，将散热百叶窗面积缩减了一半。账面成本下降8%，但在高负载下设备频繁触发温控降频，最终被迫在内部增加昂贵的铜质均热板，综合成本反升。架构师视角： 早年我在做服务器结构设计时，深知高密度设备对热力学红线的敬畏。尺寸优化的前提是不违背物理底线。通过引入主板3D堆叠与风道隔离设计，在不动摇散热性能的前提下缩小体积，才是高维的结构推演。3️⃣ 减轻重量：轻量化不等于盲目“削肉”某配件厂通过粗暴切削铝合金轮毂的受力筋来减重0.5kg，直接导致压铸模具的冲刷加剧，模具寿命从10万模次暴跌至6万模次，均摊到单件上的CapEx（资本支出）急剧上升。架构师视角： 轻量化的核心是“提高材料的传力效率”。引入拓扑优化，将实心金属替换为仿生点阵结构，或采用碳纤维增强基材，在减重的同时提升屈服强度。减重是目的，重构传力路径才是手段。三、打破桎梏：从“经验复 制”到“三维架构推演”当传统降本在物理极限的边缘疯狂试探时，我们必须完成一次底层的认知跃迁——放弃单一维度的修修补补，转而在“三维降本”的立体空间中，重新定义成本与功能的映射关系。真正的系统级降本，是一场结合了高度、深度与宽度的三维架构推演：1️⃣ 高度（Z轴）：第一性原理思维（First Principles）这是降本的“制高点”。在这个维度，我们不再问“如何把这个零件做便宜”，而是像马斯克推崇的那样，发出最本源的灵魂拷问：“这个零件存在的物理意义是什么？它能否被彻底删除？” 通过功能建模与裁剪，剥离附加在产品上的历史包袱。如果一个紧固件的作用只是防止装配滑动，我们能否通过注塑卡扣的结构特征直接消除它？从本源上抹除需求，是最高效的成本归零。2️⃣ 深度（Y轴）：逻辑思维向下穿透（Logical Engineering）这是工程落地的“承重墙”。在这个维度，我们运用逻辑思维，沿着供应链与制造工艺向下深挖（DFM/DFA/DFC）。 成本往往隐藏在不合理的公差分配、繁琐的流转工序和高昂的开模费用中。我们将视线从设计图纸穿透到车间现场，审视每一道机加、折弯、焊接与表面处理工序。通过工艺替代（如以冷镦替代切削，以一体成型替代多件拼焊），在制造的微观物理层榨取利润。3️⃣ 宽度（X轴）：横向思维与跨业对标（Lateral Thinking）这是打破认知茧房的“破壁机”。在这个维度，我们不再局限于单一行业的内卷，而是跳出本行业的惯性视角。大飞机的轻量化材料能否降维应用到高端家电？高性能服务器的均热板架构能否解决无人机的热失控隐患？汽车行业的模块化与标准化逻辑，能否重构传统机械装备的供应链？当我们在千万级的跨界工业案例中寻找同构解法时，降本就不再是挤牙膏，而是降维式的技术迁移。结语｜驶入系统创新的无人区传统降本的“三板斧”，是用战术上的极致勤奋，掩盖了架构战略上的懒惰。而“三维降本”体系，则是要求工程师站到系统架构师的高度，用数据、算法与物理规律重新审视每一哥特征、每一种材质。当行业还在为“某个倒角减小1mm”而沾沾自喜时，真正的破局者已经在思考：“我们能否重构底层的物理架构，让这个组件连同它的制造工序，永远地从BOM表中消失？”这，才是工业制造在这个微利时代，该有的工程尊严与技术底色。 作者简介：钟元 1️⃣ 行业标准定义者 “研发降本”概念率先提出者，“三维降本”知识体系创立者。原创“高度×深度×宽度”的三维降本模型，确立了首套系统化的研发降本工程范式。 2️⃣ 权威学术背书机械工业出版社“十四五”优秀作者。著有《面向制造和装配的产品设计指南》《面向成本的产品设计》《研发降本实战：三维降本》等行业标准级“降本三部曲”。第四部重磅专著《向马斯克学颠覆式降本》预计于2026年底面世。3️⃣ 深耕企业一线实战派已为200余家企业提供咨询，累计赋能企业降本超100亿元。在高度内卷的制造行业成功推动多项突破性降本落地。 4️⃣ AI 研发降本时代开拓者全球首款AI驱动研发降本工业软件DeepCost缔造者兼首席架构师。实现“输入BOM表，即刻输出10%+降本方案”，引领研发降本跨入AI新纪元。来源：降本设计
