汽车电子零部件的 EMC 测试类型解析
✦
•
✦
前景提要

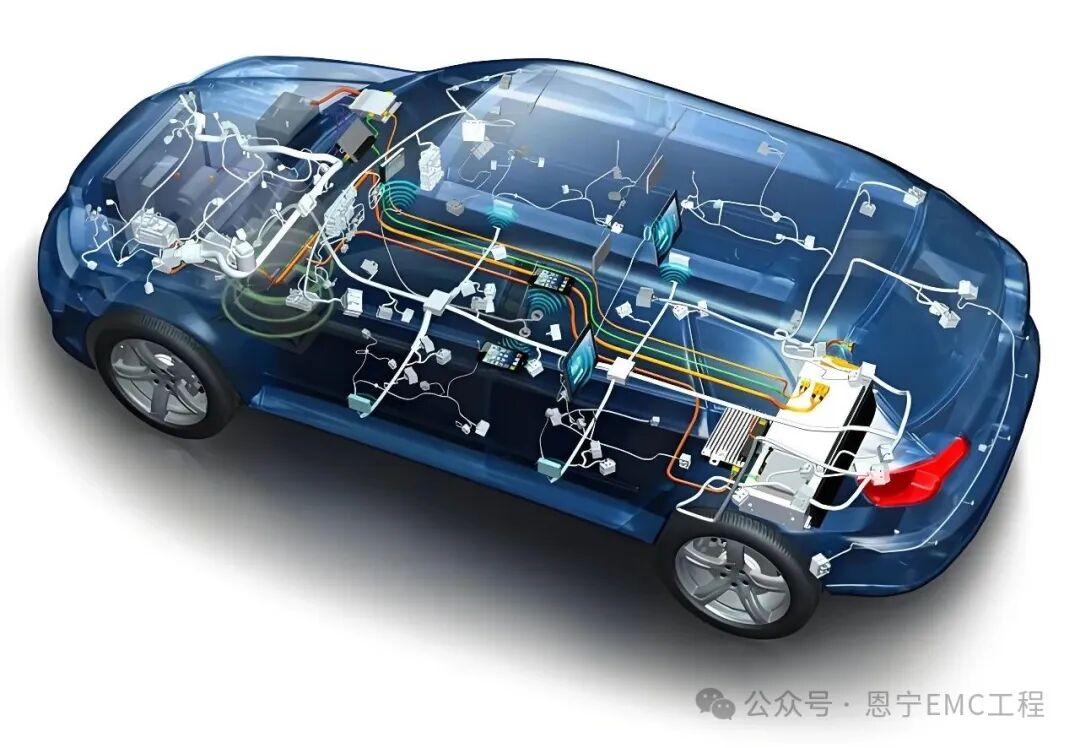

汽车电子 EMC 测试的核心目标是确保车辆各类电子电气部件在复杂电磁环境中既能稳定工作，又不会对其他部件或外部设备产生过度电磁干扰。目前汽车行业已形成严格且成熟的 EMC 测试标准体系，主要由国际标准化组织（ISO）、国际电工委员会（IEC）、国际无线电干扰特别委员会（CISPR）及各大汽车制造商的特定要求共同构成。
EMC测试类型
EMC测试类型
辐射发射测试

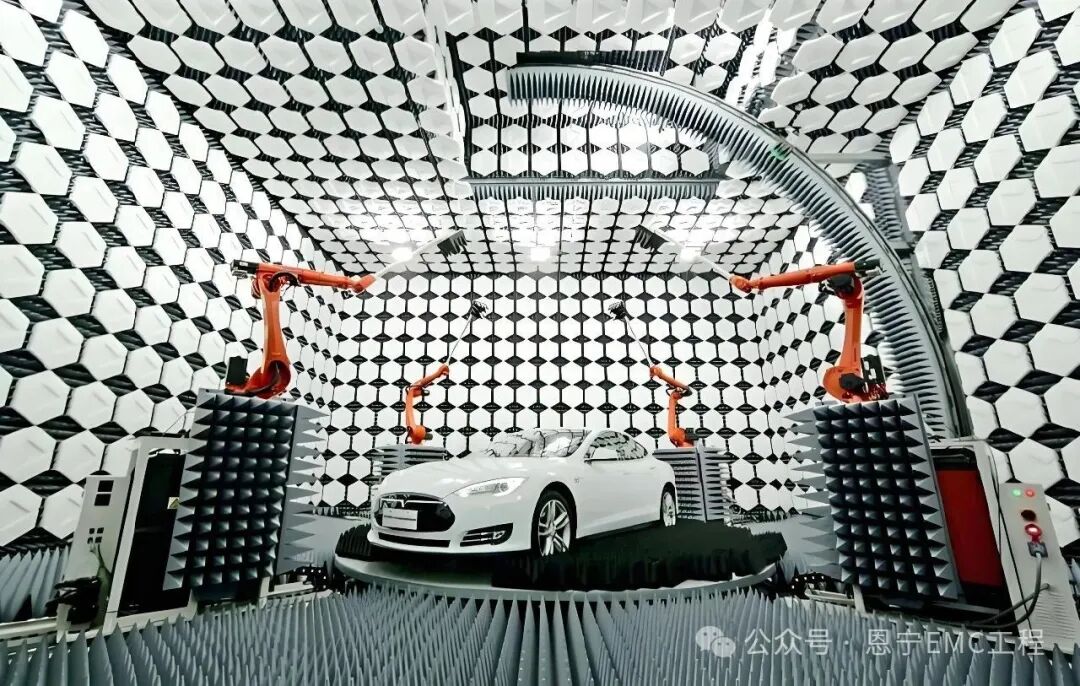

该测试用于测量被测设备（DUT）通过空间辐射的电磁噪声。依据 CISPR 25、ISO 11452-2 及 OEM 特定要求，测试频率通常覆盖 30 MHz 至 1 GHz；针对雷达等更高频率场景，要求可扩展至 2.5 GHz、6 GHz 甚至 18 GHz。测试时，DUT 放置于电波暗室中，与接收天线保持规定距离（通常为 1m），且 DUT 及其线束需按标准布置在接地平面上，接收天线则在水平和垂直极化方向进行扫描测量辐射场强。
传导发射测试
此类测试聚焦于 DUT 通过电源线或信号线传导至车载电网的电磁噪声，频率范围通常为 150 kHz 至 108 MHz。测试方法主要有两种：一是电压法，通过人工电源网络串联在 DUT 电源线上，测量其输出端的骚扰电压；二是电流探头法，利用电流探头卡在电源线或信号线上直接测量骚扰电流。
辐射抗扰度测试
在电波暗室内，通过天线发射干扰场强（包含连续波 CW、调幅 AM、脉冲调制等形式），频率覆盖典型范围（如 10 kHz - 18 GHz），且场强要求较高（如 100-200 V/m，甚至更高），以此评估 DUT 对空间辐射干扰的抗扰能力。
大电流注入法
作为最常用的抗扰度测试方法之一，其通过电流注入探头将干扰电流直接耦合到 DUT 的线束上，频率范围通常为 1 MHz - 400 MHz。
磁场抗扰度测试
主要评估 DUT 对低频磁场（如电源线附近环境）的抗扰能力。
便携式发射机法
模拟真实使用场景，使用车载或便携式无线设备（如手机、对讲机）靠近 DUT 进行测试，验证其在实际电磁环境中的稳定性。
ISO 7637 系列测试
作为汽车电子最核心的瞬态传导抗扰标准，ISO 7637 系列包含多项具体要求：ISO 7637-2 针对沿电源线的瞬态传导干扰，模拟车辆电源系统中开关操作、感性负载断开等产生的多种标准瞬态脉冲；ISO 7637-3 则针对沿信号线 / 控制线的容性耦合和感性耦合瞬态干扰，通过容性耦合钳或感性耦合钳施加干扰。
静电放电测试
用于评估 DUT 抵御操作人员或物体接触时产生的静电放电（ESD）的能力，分为接触放电和空气放电两种方式：接触放电是将放电枪头直接接触 DUT 的金属可接触部分；空气放电则是让放电枪头快速接近 DUT 的非金属可接触部分（如塑料表面），通过空气间隙击穿实现放电。
汽车电子 EMC 测试体系极其复杂且要求严苛，涵盖从低频到高频、传导到辐射、连续波到瞬态脉冲、元器件到整车的全方位验证，其核心标准包括 CISPR 25（发射类）、ISO 11452 系列（辐射抗扰度类）、ISO 7637 系列（瞬态传导抗扰度类）及 ISO 10605（静电放电类）。
