橡胶疲劳仿真到底有多准？——关于寿命预测误差的那些事

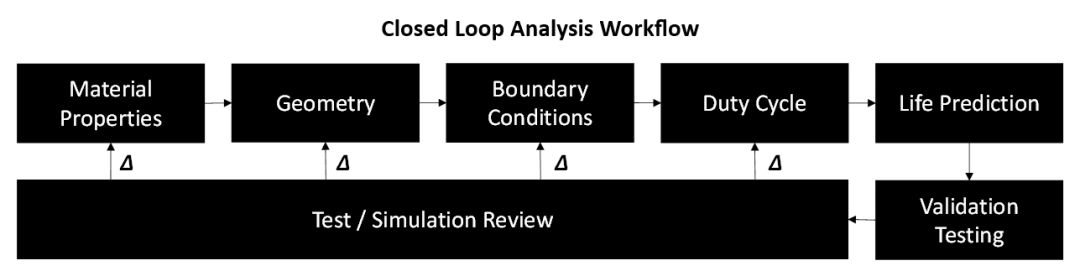

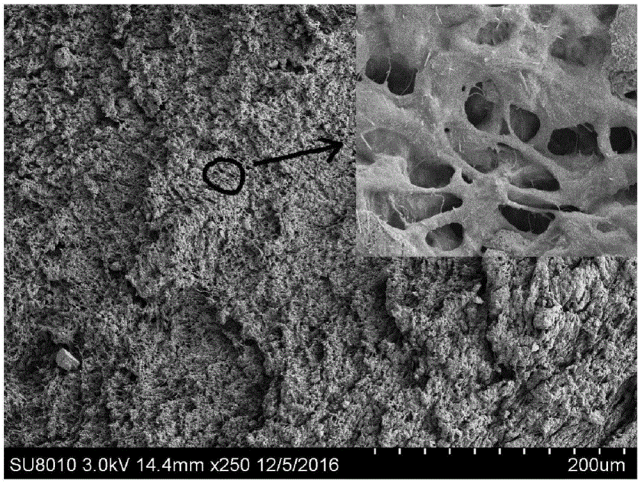

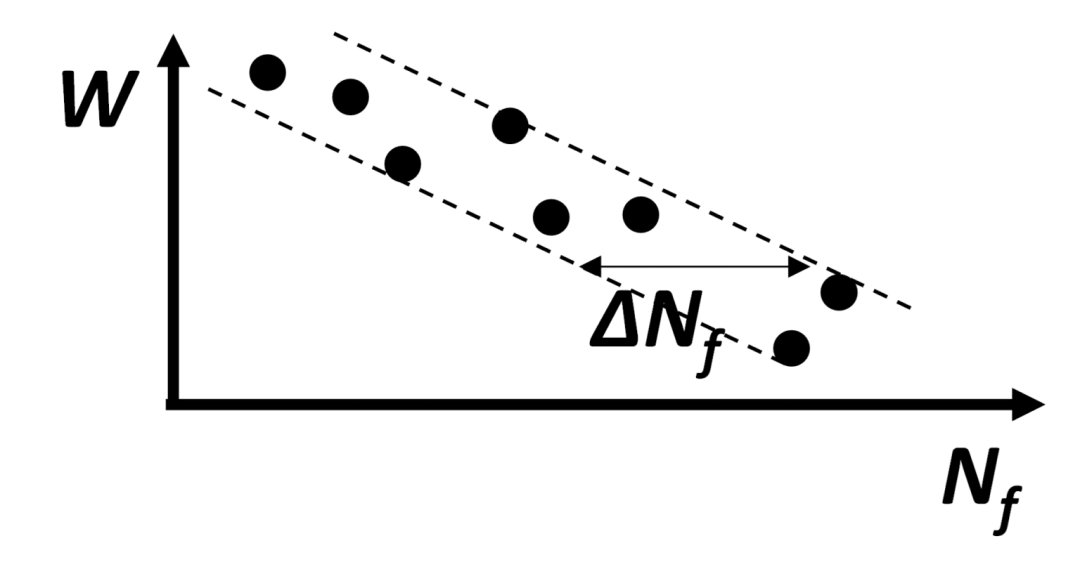

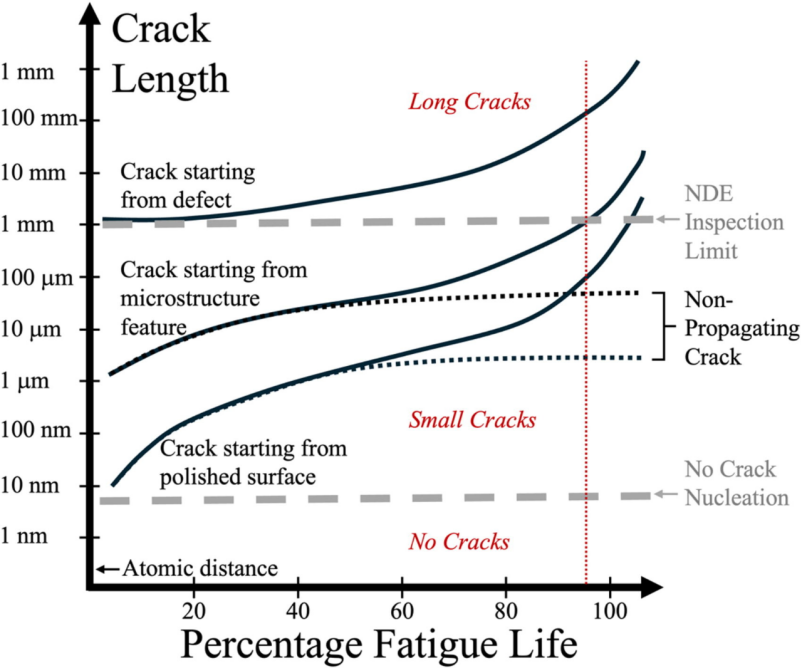

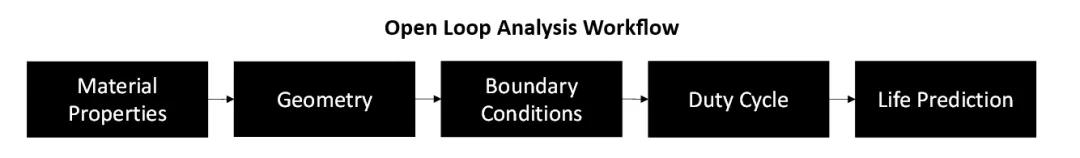

疲劳失效是橡胶制品在动态使用中最常见的破坏形式。仅凭静态拉伸或撕裂试验，无法准确预测产品在反复交变载荷下的实际寿命。我们的疲劳耐久性测试体系，旨在通过一系列标准化试验，直接表征材料抵抗裂纹萌生与裂纹扩展的能力，为您的产品提供基于材料微观内禀特性研究与宏观疲劳表征模型的有效寿命预测。从裂纹萌生到扩展的全过程表征01PART我们提供从S-N（或e-N）曲线到裂纹扩展的全套疲劳测试，覆盖产品寿命预测的不同阶段与精度需求。您可以根据产品具体的服役条件与分析目标，选择必要的测试组合。01临界撕裂能测试-Tc测试内容本测试用于直接测定材料抵抗裂纹扩展的本征强度参数——临界撕裂能（Tc）。该参数是材料抵抗裂纹扩展的本征强度指标，反映其断裂韧性。 变速处理后最大撕裂能测试演示 变速处理后撕裂能试验演示工程意义临界撕裂能实质上是材料破坏式疲劳裂纹扩展的能量门槛。该数据是进行安全系数（FoS）分析、评估构件在极端过载或意外损伤情况下抗断裂能力的重要输入。它定义了材料在静载或近似静载条件下的断裂边界。 临界撕裂能实测曲线02全松弛疲劳裂纹扩展测试（FCG-C）测试内容本测试用于表征橡胶材料在动态交变载荷完全卸载至零（R=0）条件下的裂纹扩展行为。它测量裂纹扩展速率（da/dN）与撕裂能范围（ΔT）的关系曲线，是评估材料基础疲劳性能与断裂机理的核心试验。 裂纹形核实验数据与对应于裂纹前驱体尺寸 c0 的计算应变-寿命曲线叠加。虚线显示了裂纹前驱体尺寸变化对应变-寿命曲线的影响。核心价值与工程意义揭示疲劳机理与材料特性：该测试是分析材料本征抗疲劳行为的基础。对于应变诱导结晶橡胶，全松弛条件下的裂纹扩展行为揭示了其在无平均应力影响下的固有特性，是深入研究其独特抗疲劳机理（如动态生热、循环结晶化效应）的起点。通过与FCG-NR（非全松弛）测试结果对比，可以清晰解析并量化平均应变对应变结晶效应的抑制或促进作用，从而全面理解该类材料的复杂疲劳行为。 实测裂纹扩展形貌图。每个轮廓线表示特定循环次数下的裂纹尖端形状。构建寿命预测模型的基础：获得的 da/dN-ΔT 关系曲线是拟合Paris定律等疲劳裂纹扩展经验模型或物理模型的直接输入。基于此，可以对部件在特定动态载荷谱下的裂纹稳定扩展阶段寿命进行定量预测。 疲劳裂纹扩展速率观测数据与模型拟合参数指导配方与设计优化：通过测试不同配方或结构在可控循环载荷下的裂纹扩展行为，可以明确其疲劳性能短板，为提升产品耐久性提供直接的优化方向。03非全松弛疲劳裂纹扩展测试（FCG-NR）测试内容本测试用于测试橡胶材料在动态交变载荷下，载荷不完全卸载至零（即存在平均载荷） 时的裂纹扩展行为。它通过测量裂纹扩展速率（da/dN）与撕裂能范围（ΔT）的关系曲线，并同时考虑载荷比（R值，最小载荷/最大载荷）的影响，来精确表征材料在更接近实际服役的“带载”工况下的疲劳性能。 变速处理后疲劳裂纹扩展测试演示核心价值与工程意义揭示平均载荷的复杂影响机理：平均载荷（或平均应变）对橡胶疲劳寿命的影响与金属截然不同，且因材料是否应变结晶而存在巨大差异。对于非晶橡胶，增加平均载荷通常是有害的，会缩短寿命。然而，对于具有应变诱导结晶效应的橡胶（如天然橡胶），适度的平均载荷却能诱导裂纹尖端区域形成并维持结晶强化区，从而显著抑制裂纹扩展，大幅延长疲劳寿命，效果可达数个数量级。非全松弛裂纹扩展测试是揭示这一独特“增益”效应的核心手段。 上图所示为裂纹止裂实验中获得的裂纹尖端图像。红色图像显示在完全松弛条件下扩展时的裂纹尖端。蓝色图像显示在非松弛条件下扩展时的裂纹尖端。构建真实服役条件的预测模型：绝大多数橡胶部件（如预紧衬套、过盈配合密封件、充压软管、滚动中的轮胎）均在非全松弛（R>0）条件下工作。非全松弛裂纹扩展测试获得的 da/dN-ΔT-R 关系数据，是用于定量描述橡胶应变结晶效应的高级疲劳模型的关键输入。 上图所示为单轴拉伸/压缩载荷的典型疲劳等寿命云图（Haigh图），基于全套疲劳裂纹扩展速率测试和本征微裂纹尺寸测试结果计算得出。等值线以 10 为底的对数进行着色，用于标记疲劳裂纹形核寿命。确保失效模式预测的准确性：在非全松弛和多轴载荷的共同作用下，橡胶部件（尤其是应变结晶橡胶）的最危险裂纹萌生平面（临界平面）可能发生偏转。基于FCG-NR测试数据标定的模型，能够确保后续临界平面分析的准确性，从而可靠地预测出产品在实际使用中的真实失效位置和模式，避免设计盲区。 上图所示为典型的应变诱导结晶函数 x(R)，其表征了材料性能对非松弛比 R = Tmin / Tmax 的依赖关系（其中 Tmin 和 Tmax 分别表示能量释放率循环中的最小值和最大值）。04本征强度/疲劳极限测试测试内容测量让材料内部发生裂纹扩展所需的最小能量释放率，即本征强度（T₀），也称为疲劳极限。 本征强度是撕裂能和切割能之和的最小值工程意义定义了材料不发生疲劳裂纹扩展的能量边界，是进行产品安全系数分析、无限寿命设计与疲劳极限评估的关键参数。对于疲劳寿命要求超过106次循环的高周次、长寿命产品（如高性能密封件、减振元件），在疲劳裂纹扩展速率（da/dN）与撕裂能范围（ΔT）的关系曲线中，本征强度T₀定义了曲线的下限，即当ΔT < T₀ 时，理论上不会发生机械疲劳裂纹扩展。 本征强度是疲劳裂纹扩展速率曲线的下限05最大拉应变测试测试内容在单调拉伸下，测量试样断裂前的最大工程应变。这是材料柔韧性或延展性的基本表征。工程意义直接用于评估材料在安装、使用过程中承受一次性大变形而不破坏的能力。是柔性电子器件、医用橡胶器械等产品设计的核心输入参数之一。06动态变载荷循环疲劳拉伸测试（S-N/e-N曲线测试）测试内容本测试采用变幅载荷块谱，对无预制裂纹（无缺口）的试样进行循环拉伸。其核心是通过实时监测材料裂纹扩展与损伤累积，获取微裂纹演化参数。 循环软化的应力-应变响应图，以及其在五个不同应变水平下峰值应力的演变情况工程意义一种高效的裂纹萌生测试方法，可相对快速地获得材料对不同载荷水平的疲劳响应，适用于材料的对比筛选和初步寿命评估。这对于航空航天密封件、汽车底盘橡胶衬套、工程机械悬挂等承受非恒定载荷的部件，其材料的适用性评价和仿真输入参数标定具有直接指导价值。从数据到模型专业的参数拟合服务02PART我们提供专业的拟合服务，将测试数据转化为可用于断裂力学仿真的疲劳特性参数。所有测试结果均能以标准格式交付，与主流仿真软件兼容。 裂纹扩展模型拟合基于FCG-C与FCG-NR测试数据，精确拟合Paris定律、基于撕裂能的裂纹扩展模型等关键参数。这些参数可直接用于如Endurica等专业耐久性分析软件，进行部件级的裂纹扩展寿命仿真。 全松弛疲劳裂纹扩展试验与拟合曲线对比图疲劳特性综合分析整合临界撕裂能（Tc）、裂纹扩展门槛值（ΔT_th）与裂纹扩展速率曲线，全面评估材料的抗疲劳性能。分析不同R值（最小/最大载荷比）对裂纹扩展行为的影响，为复杂载荷谱下的寿命预测提供修正依据。将疲劳数据与超弹、粘弹本构模型结合，为客户构建多物理场耦合的耐久性仿真工作流提供完备输入。我们的技术优势03PART01体系完整提供从裂纹萌生（应变法）到裂纹扩展（断裂力学法）的全套测试方案，满足不同设计阶段与精度需求。02机理清晰基于断裂力学理论，测试结果（如撕裂能）与部件几何、载荷解耦，使数据具有更强的普适性和更高的预测精度。03无缝对接拟合获得的疲劳特性参数，可无缝导入 Endurica 等疲劳仿真分析软件，实现从材料数据到产品寿命预测的端到端分析。精准的寿命预测，始于对材料疲劳机理的定量刻画。如果您需要评估橡胶制品的动态耐久性、预测裂纹扩展寿命或进行安全系数设计，欢迎点击文末阅读原文或扫描下方二维码随时与我们联系，获取专业的技术咨询与测试方案。来源：Endurica
