卫星热变形：整星精度“静默杀手”与力热耦合分析的挑战

在太空的极端环境中，卫星结构因温度变化产生的微小形变，正在无声无息地侵蚀着数亿投资所追求的高精度性能。

卫星一侧是数百摄氏度的太阳直射，另一侧是接近绝对零度的宇宙深寒。在这永恒的“冰火”炼狱中，卫星结构经历着肉眼不可见的微妙形变——热变形。

对于高精度遥感卫星，这种形变可能意味着光学系统焦平面纳米级的偏移，直接导致图像质量劣化；对于姿态控制系统，它可能改变星敏感器与有效载荷间的安装矩阵，造成难以补偿的姿态确定误差。

01 隐形杀手：热变形对整星精度的系统性影响

卫星热变形本质上是结构在空间极端动态热环境下，因材料热膨胀系数不同而产生的非线性时变响应。一颗现代卫星由铝合金、钛合金、碳纤维复合材料、陶瓷、玻璃等数十种材料精密组合而成。

每种材料都有独特的热膨胀系数，铝合金的膨胀系数约为23×10⁻⁶/℃，而某些碳纤维复合材料在其纤维方向上的膨胀系数可接近甚至为负值。当环境温度变化100℃，一个1米长的铝材与相邻的复合材料之间就可能产生超过2毫米的长度差。

热变形绝非孤立的局部现象，一个远端太阳翼连接关节的热致转动，可能会通过结构传递，最终表现为相机焦平面一个像素级的偏移。这种系统性效应渗透到卫星的每一个关键子系统。

对高分辨率光学遥感卫星，相机主镜与次镜之间微米甚至纳米级的相对位移或转角，会直接引入波前误差，导致调制传递函数下降，图像质量劣化。

姿态控制系统同样脆弱，结构热变形会改变星敏感器与有效载荷之间的安装矩阵，造成姿态确定误差。此外，大型柔性附件的周期性热变形会产生持续的低频微振动，挑战姿态控制系统的稳定度。

对于合成孔径雷达，天线阵列的平面度是电性能的核心，热变形会改变天线阵元的相对位置，导致相位误差、增益下降和旁瓣电平抬高。激光通信终端的光机结构热变形则会破坏其严格的准直性，导致光链路中断。

热变形还改变了运动副的预紧力和工作间隙，过盈可能导致扭矩激增、电机堵转；间隙过大则引入非线性振动和冲击。在结构不连续处，不同材料在热变形上相互制约，产生交变热应力，这种应力在数万次循环后足以引发微观裂纹的萌生与扩展，直接威胁整星寿命。

02 数字沙盘：热变形分析的标准流程

现代航天器设计必须在上天前精准“预见”其在轨的热变形行为，这依赖于一套严谨的力热耦合仿真体系。整个过程是从“热输入”到“结构响应”的完整闭环。

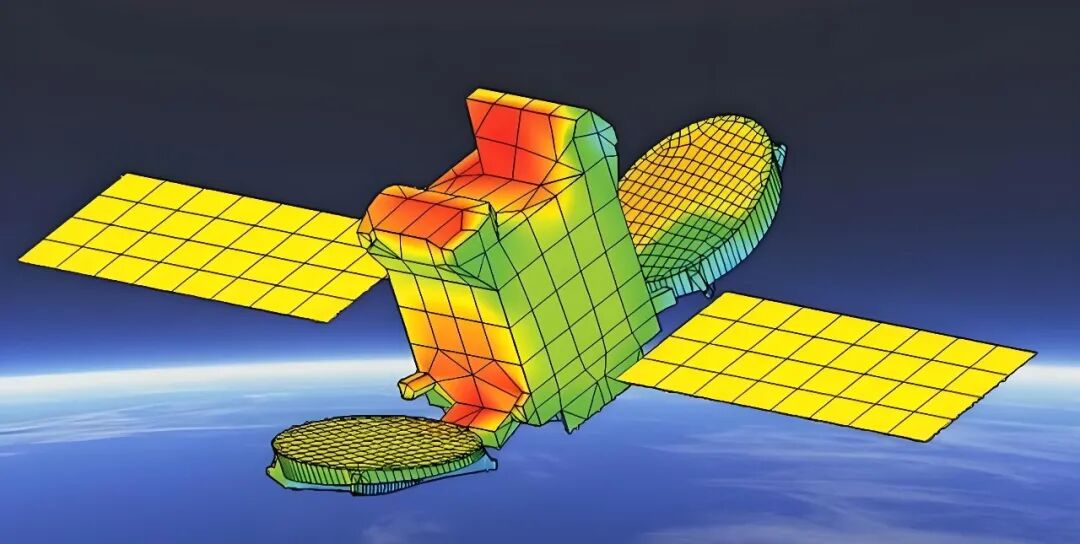

分析首先需要构建高保真数字模型，结构有限元模型需精确刻画结构的几何、材料属性、连接关系和边界条件，网格划分通常采用能够很好承受弯曲载荷的六面体单元为主，并在应力集中区域细化。

热模型则关注热特性的准确模拟，包括热容、导热系数以及复杂的表面热属性（如太阳吸收率、红外发射率）。由于热分析更关注热流的传递，其网格划分策略和密度往往与结构模型存在显著差异。

温度场的精准传递与映射是技术含量最高、最容易出错的环节。热分析软件和结构分析软件通常是独立的，它们的模型和网格自成体系，如何将热模型节点上的温度数据“无损”地传递给结构模型的节点，是保证仿真精度的生命线。

1.从已完成在轨典型工况瞬态热分析软件中，导出整个卫星模型的温度场结果文件，这些数据通常是随时间变化的序列，包含了每个热网格节点在不同时间点的温度值。

2.接下来进行网格对齐与数据插值，由于热网格和结构网格的节点位置、密度不同，必须通过插值算法将温度数据从热网格“映射”到结构网格。常用的插值方法包括最近邻法、线性插值或形函数插值，选择何种方法取决于网格差异程度和精度要求。

3.将插值后的温度场作为体载荷施加到结构有限元模型上，在结构求解器中计算得到变形与应力。核心控制方程简化为：热分析求解热传导与辐射方程，获得温度分布；结构分析求解平衡方程∇·σ + f = 0，其中应力σ由机械应力和热应力共同构成。

03 全周期分析：突破传统极限

传统的热变形分析通常基于极端工况，如夏至、冬至或最长地影期，这种方法虽然计算量相对较小，但难以捕捉在轨全周期的变形规律。

航天器在轨全周期热变形分析方法采用基于热传导算法进行“热分析模型-结构分析模型”全周期温度场映射，利用数学拟合算法开展对各类结果数据的分析，通过相关程序实现全周期多工况温度场映射、计算、数据分析的自动化。

对某遥感卫星进行全周期热变形分析的结果表明，全周期温度场映射时间由天缩短至小时量级，温度场映射 精度可控制在1%以内。相对于以往基于极端工况的热变形分析方法，可显著提升分析精度与验证覆盖性，获得在轨热变形量级、全周期变化规律。

全周期分析不仅考虑温度极值，更关注温度变化的动态过程，能够揭示热变形随时间演变的规律，为热控设计提供更全面的参考。

04 技术堡垒：热变形分析的难点与重点

热变形分析面临多重挑战：

1.材料属性的不确定性首当其冲，特别是复合材料的热膨胀系数往往具有各向异性，且随温度变化非线性，而获取这些材料在真空、低温环境下的准确参数成本高昂。

2.温度场映射的精度损失难以避免，热模型与结构模型网格不匹配导致的插值误差，会直接传递到变形结果中。如何选择合适的插值算法、减少信息损失，是保证分析精度的关键技术。

3.模型验证的局限性明显，地面试验难以完全模拟空间热环境，特别是在轨的真空、微重力条件。热变形试验需要高精度测量设备，如激光干涉仪或数字散斑相关系统，但这些设备本身也受温度影响。

4.计算资源需求巨大，全周期瞬态分析需要求解数万甚至数百万个时间步，对计算机内存和计算时间都是巨大挑战。即使采用高性能计算集群，一次完整的全周期分析也可能需要数天甚至数周。

5.多物理场耦合的复杂性不容忽视，热变形不仅影响结构，还可能反过来改变热边界条件，形成双向耦合。此外，热变形引起的姿态变化会改变卫星受晒条件，进一步影响温度分布，这种耦合效应在长时间尺度上尤为显著。

应对这些挑战，需要抓住几个关键重点：

1.建立高保真模型是基础，特别是对连接部位（螺栓、胶接）的精确模拟，这些部位往往是热应力的集中区，对整体变形有放大效应。

2.关注关键区域与路径，不是所有变形都同等重要，需要识别对系统性能最敏感的区域（如光学基准、天线反射面）和最主要的变形传递路径，集中资源进行精细分析。

3.实施全周期分析至关重要，相比极端工况分析，全周期分析能捕捉变形的动态过程，识别最恶劣的变形状态可能出现在非极端温度时刻。

4.加强试验验证环节，通过热平衡试验、热变形专项试验，获取关键部位的变形数据，用于修正仿真模型。在轨温度测量数据是验证仿真精度最直接的证据。

05 现实约束：力热耦合分析的局限性

尽管力热耦合分析技术不断进步，但仍存在诸多局限性。

1.模型简化不可避免，真实卫星结构极其复杂，包含大量螺钉、胶层、导线等细节，完全精确模拟几乎不可能。常见的简化包括将螺钉连接等效为弹簧单元、忽略细小特征等，这些简化必然引入误差。

2.计算成本与精度的矛盾始终存在，提高网格密度、采用更精细的时间步长固然能提升精度，但计算成本呈指数增长。工程实践中必须在精度与效率间找到平衡，这往往依赖于工程师的经验判断。

3.数据传递的精度瓶颈难以突破，不同软件间的数据传递依赖文件交换，中间格式可能损失精度。虽然有一些集成平台试图实现无缝耦合，但普及程度有限，且往往价格昂贵。

4.在轨验证数据稀缺，尽管有些卫星配备了温度传感器和变形监测设备，但数据量有限，且往往只针对关键部位。全面、高精度的在轨变形测量技术仍不成熟，限制了仿真模型的验证与修正。

5.多物理场耦合不充分，当前分析多为顺序耦合，即先计算温度场，再计算变形，较少考虑变形对热边界条件的反作用。真正的双向耦合分析计算量巨大，工程应用较少。

6.不确定性量化不足，分析中充满各种不确定性因素：材料参数、边界条件、环境模型等，但当前很少进行系统的不确定性分析，难以评估变形预测的可信度。

06 展望：从分析到设计优化

热变形分析不应仅仅是事后的验证工具，更应成为设计优化的主动手段。

1.通过灵敏度分析，识别对热变形最敏感的设计参数，如材料选择、结构布局、热控措施等，为优化设计提供方向。

2.基于分析结果，可以开发热变形补偿技术，如在光学系统中采用主动光学元件实时校正波前误差；在结构中引入智能材料，通过主动变形抵消热变形；在控制算法中融入热变形模型，进行实时补偿。

3.热变形分析正与数字孪生技术融合，建立与实物卫星同步更新的数字模型，利用在轨数据不断修正模型参数，实现变形的实时预测与健康管理。

4.随着机器学习技术的发展，基于大量仿真数据和试验数据训练代理模型，实现快速预测成为可能。这既能大幅降低计算成本，又能保持较高精度，特别适用于在轨实时应用。

星相机热变形分析显示，其引起的在轨测量极限误差可达0.62角秒，而通过优化热设计，姿态精度可优于0.54角秒。这微小差距背后，是热变形分析与控制技术的巨大进步。

未来卫星将不再是“被动承受”热变形的结构体，而是能“感知-预测-补偿”热变形的智能系统。从地面仿真到在轨智能补偿，人类对太空环境中微妙形变的掌控，正推动着航天器精度向新的极限迈进。
