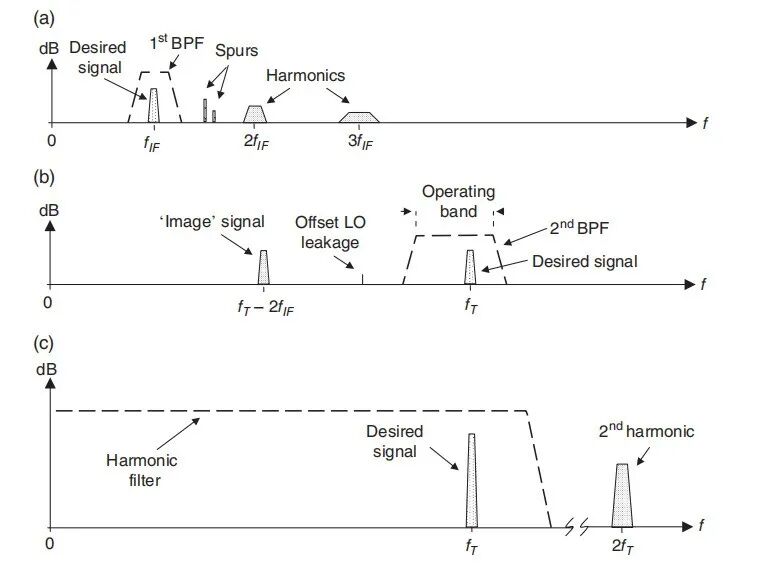

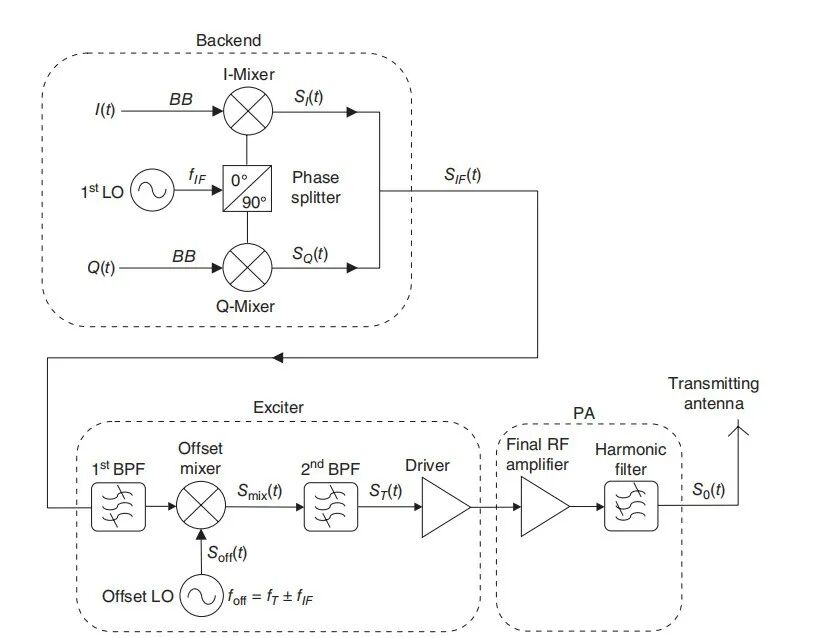

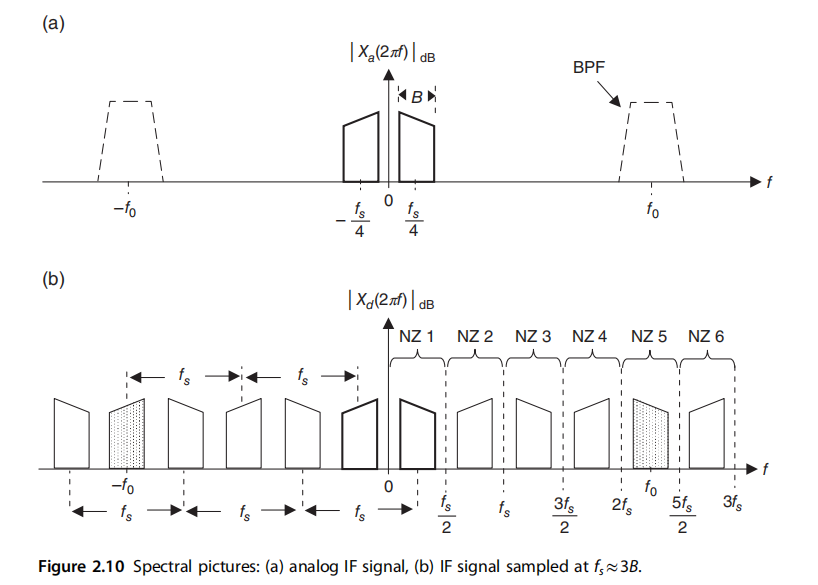

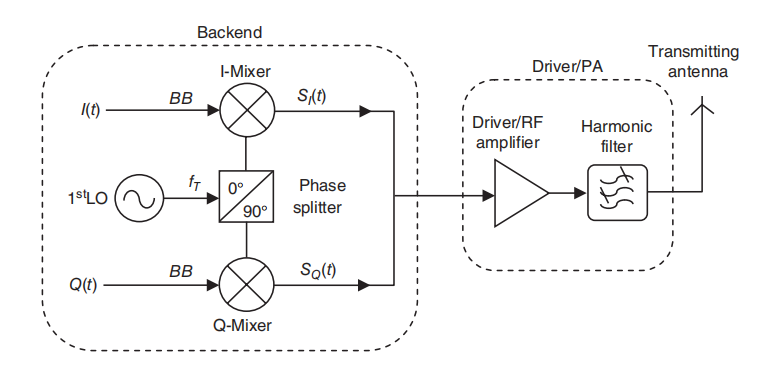

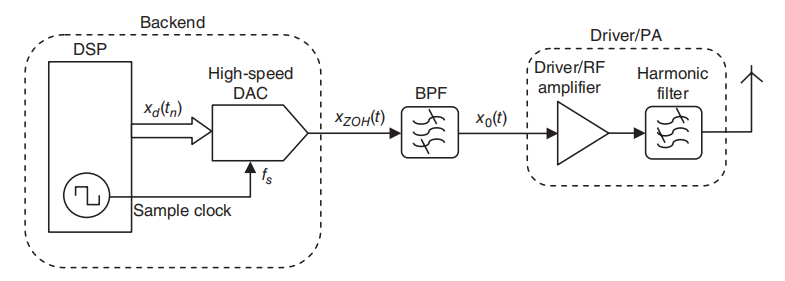

详解射频发射机三大架构：原理、应用与设计要点

大家好，这里是射频学堂。在前面的文章中，我们简要介绍了接收机系统的主要架构，包括超外差、零中频和直接采样三种。但是无论哪一种，都必须要面对的一个重要挑战，就是接收机的灵敏度。它决定了这个接收机到底能够识别怎样的信号，是接收机性能优劣最主要的指标之一——简单来说，灵敏度越好，接收机捕捉微弱信号的能力就越强，在复杂、远距离的通信场景中，就越能稳定接收信号、减少误码，这也是为什么射频工程师在设计接收机时，总会把灵敏度放在核心优化位置。今天我们就从基础到实操，全面拆解接收机灵敏度：从定义入手，搞懂噪声系数、级联噪声系数的核心逻辑，再讲解灵敏度的测量方法，最后附上具体计算案例，帮大家把理论落地，哪怕是刚入门的新手，也能清晰理解、灵活运用。接收机灵敏度的定义：能“听见”的最微弱信号很多新手会把灵敏度简单理解为“能接收的最小信号”，这个说法没错，但不够严谨。严格来说，接收机灵敏度的定义是：在特定误码率（BER）、误包率（PER）或解调要求下，接收机能够可靠检测并解调信号的最小输入信号功率，通常用dBm作为单位，数值越低，代表灵敏度越好——比如-140dBm的灵敏度，就比-130dBm的接收机更能捕捉微弱信号。这里有两个关键前提，必须重点注意，否则很容易误解灵敏度的实际意义：可靠性前提：灵敏度不是“能检测到信号就行”，而是要能“正常解调”——比如数字接收机，通常要求误码率≤10⁻⁶（每传输100万个比特，错误不超过1个），此时对应的最小输入信号，才是该接收机的灵敏度；模拟接收机则要求输出信噪比满足解调需求，比如语音接收机的输出信噪比≥10dB。环境前提：默认在常温（290K，约17℃）、无外界强干扰的理想环境下测量，因为温度、外界干扰都会影响接收机对微弱信号的捕捉能力——比如高温会增加器件内部噪声，导致灵敏度下降。举个直观的例子：手机接收机的灵敏度通常在-90dBm~-120dBm之间，而卫星接收机的灵敏度要求极高，可达-150dBm量级，这是因为卫星信号从太空传输到地面，会经过巨大的路径损耗，只有灵敏度足够高，才能捕捉到微弱的卫星信号并正常解调。噪声系数：影响灵敏度的“核心绊脚石”为什么接收机不能无限捕捉微弱信号？核心原因就是“噪声”——接收机内部的器件（如放大器、混频器）会产生随机热噪声，外界也会有环境噪声，这些噪声会淹没微弱信号，导致接收机无法识别。而噪声系数（NF），就是用来描述“噪声对信号恶化程度”的核心参数。2.1 噪声系数的定义噪声系数的本质是：信号经过接收机链路后，输出信噪比与输入信噪比的比值，用公式表示为（线性值）：其中，SNR_in是输入信号的信噪比，SNR_out是经过接收机后的输出信噪比。由于噪声会导致信噪比恶化，所以F始终大于1；我们通常用dB表示噪声系数，换算公式为：比如某接收机的噪声系数F=2（线性值），换算后NF=3dB，意味着信号经过该接收机后，信噪比会恶化2倍（3dB）。这里有一个关键结论：噪声系数越低，接收机对微弱信号的识别能力越强，灵敏度也就越好。理想情况下，接收机无内部噪声，F=1，NF=0dB，但实际器件都有噪声，比如优秀的低噪声放大器（LNA），噪声系数可低至1dB以下，而普通混频器的噪声系数可能在10dB以上。2.2 噪声系数的核心影响因素接收机的噪声主要来自两个方面，对应噪声系数的核心影响因素：内部噪声：主要来自接收机前端的器件，尤其是第一级放大器（LNA）——因为信号在前端时幅度最小，噪声对信号的影响最大，所以LNA的噪声系数是决定整个接收机噪声系数的关键，这也是为什么射频设计中，会优先选用低噪声、高增益的LNA作为接收机前端。外部噪声：来自环境的干扰，比如工业干扰、电磁辐射、天电噪声等，这些噪声会通过天线进入接收机，叠加在内部噪声上，进一步恶化信噪比。但外部噪声通常不可控，所以优化灵敏度的核心，还是降低接收机的内部噪声系数。级联噪声系数：多器件链路的噪声叠加逻辑实际的接收机链路，并不是单一器件，而是由LNA、混频器、滤波器、中频放大器等多个器件级联组成的。此时，单一器件的噪声系数无法代表整个链路的噪声水平，需要用“级联噪声系数”来计算整个链路的总噪声恶化程度——这也是射频工程师设计接收机链路时，必须掌握的核心计算方法。3.1 级联噪声系数公式（Friis公式）对于n个器件级联的链路，总噪声系数（线性值）的计算公式为（Friis公式）：其中：- F₁、F₂...Fₙ：各级器件的噪声系数（线性值）；- G₁、G₂...Gₙ₋₁：各级器件的功率增益（线性值）；- 总噪声系数换算为dB： 3.2 级联噪声系数的关键规律（重点！）从Friis公式中，我们能得出两个核心规律，直接决定接收机链路的设计思路：1. 第一级器件的噪声系数（F₁）和增益（G₁）起决定性作用——因为后续器件的噪声影响，会被第一级的增益“稀释”。第一级的增益越高、噪声系数越低，总噪声系数就越好。比如第一级LNA的增益G₁=100（20dB），即使第二级器件的噪声系数F₂=100（20dB），其对总噪声系数的影响也只有（100-1）/100≈0.99，几乎可以忽略。2. 后续器件的影响依次减弱——级数越多，后面器件的噪声对总噪声系数的贡献越小，所以优化接收机链路时，重点关注前2~3级器件即可，后续器件的噪声系数影响不大。这也是为什么射频工程师设计接收机时，会把低噪声、高增益的LNA放在最前端，目的就是最小化总噪声系数，提升灵敏度。接收机灵敏度的测量方法：从理论到实操了解了定义和噪声相关知识后，我们再来看实操层面——如何测量接收机的灵敏度？核心思路是：在特定误码率（或信噪比）要求下，逐步降低输入信号的功率，直到接收机无法 正常解调，此时的输入信号功率，就是该接收机的灵敏度。4.1 测量所需设备常规测量需要3类核心设备，入门级测试可简化配置：信号发生器：用于产生符合接收机要求的测试信号（如特定频率、调制方式的信号，比如GFSK、QPSK调制）；被测接收机：需要提前调试至正常工作状态，确保链路通畅；误码率（BER）/误包率（PER）测试仪：用于统计接收机的解调错误率，判断是否满足灵敏度的可靠性要求。补充：入门级测试可不用专用BER测试仪，比如使用TI的CC1310开发板作为被测件，搭配SmartRF studio软件，即可统计PER（误包率），实现基础灵敏度测试。 4.2 测量步骤（以数字接收机为例）1. 设备连接：将信号发生器的输出端与被测接收机的天线端口连接，确保连接无损耗（可使用低损耗同轴线缆，减少线缆损耗对测量结果的影响）；将接收机的输出端与BER/PER测试仪连接，用于统计误码情况。2. 参数设置：- 信号发生器：设置测试信号的频率（与接收机工作频率一致）、调制方式（如50kbps GFSK）、输出功率（初始设置为较高值，如-50dBm）；- 接收机：设置为正常接收模式，确保解调功能正常；- BER测试仪：设置误码率阈值（如10⁻⁶），开始统计误码。3. 逐步降低信号功率：缓慢降低信号发生器的输出功率，每降低1dB，观察BER测试仪的统计结果，直到误码率达到预设阈值（如10⁻⁶）。4. 记录结果：此时信号发生器的输出功率，就是该接收机在该调制方式、该误码率要求下的灵敏度。 4.3 测量注意事项控制环境干扰：测量时需远离工业设备、强电磁辐射源，避免外部噪声影响测量结果；减少链路损耗：线缆、接头的损耗会导致实际输入接收机的信号功率降低，测量前需校准链路损耗，并在结果中修正；统一测试条件：不同调制方式、误码率要求，对应的灵敏度不同，测量时需明确标注测试条件（如“50kbps GFSK调制、BER=1%时，灵敏度为-110dBm”），否则测量结果无参考意义。具体计算案例：从级联噪声到灵敏度前面讲了理论和方法，下面用两个具体案例，帮大家掌握级联噪声系数和灵敏度的计算，所有参数均为射频工程中常见的典型值，可直接参考应用。案例1：级联噪声系数计算已知某接收机链路由3级器件组成，参数如下（均为dB值，需先换算为线性值）：第一级（LNA）：噪声系数NF₁=1.5dB，增益G₁=20dB；第二级（混频器）：噪声系数NF₂=10dB，增益G₂=5dB；第三级（中频放大器）：噪声系数NF₃=6dB，增益G₃=15dB。计算步骤：第一步：将dB值换算为线性值（核心：线性值=10^(dB值/10)）- F₁=10^(1.5/10)≈1.413，G₁=10^(20/10)=100；- F₂=10^(10/10)=10，G₂=10^(5/10)≈3.162；- F₃=10^(6/10)≈3.981，G₃=10^(15/10)≈31.62。第二步：代入Friis公式计算总噪声系数（线性值）代入数值：第三步：换算为dB值结论：该接收机链路的总噪声系数约为1.8dB，符合优秀接收机的噪声水平（通常总噪声系数≤3dB）。案例2：接收机灵敏度计算灵敏度的核心计算公式（常温290K下，最常用、最简洁的工程公式）：公式说明（重点记忆）：- -174dBm/Hz：常温（290K）下，1Hz带宽内的热噪声功率谱密度，是物理极限，所有接收机都无法突破；- B：接收机的等效噪声带宽（单位：Hz）；- NF_total：接收机链路的总噪声系数（dB）；- SNR_min：解调所需的最小信噪比（dB），由调制方式决定（如QPSK调制需SNR_min≈10dB，256QAM调制需SNR_min≈15dB）。已知条件（承接案例1的链路参数）：- 接收机等效噪声带宽B=10MHz（10^7 Hz）；- 总噪声系数NF_total≈1.8dB；- 调制方式为QPSK，最小信噪比SNR_min=10dB。计算步骤：第一步：计算10log₁₀(B)的值第二步：代入灵敏度公式计算P_sens = -174 + 70 + 1.8 + 10 = -92.2dBm结论：该接收机在QPSK调制、误码率≤10⁻⁶的要求下，灵敏度约为-92.2dBm，属于中等偏上水平，可满足常规无线通信场景（如短距离物联网通信）的需求。补充案例（5G接收机）：若带宽B=100MHz（5G NR典型带宽），NF_total=5dB，调制方式为256QAM（SNR_min=15dB），则灵敏度计算为：该结果符合5G接收机的典型灵敏度范围，验证了公式的实用性。总结：提升灵敏度的核心思路通过前面的讲解，我们可以总结出提升接收机灵敏度的3个核心方向，也是射频工程师的常用优化手段：优化前端器件：选用低噪声、高增益的LNA作为第一级，尽可能降低总噪声系数（这是最有效的方法）；合理设计链路：根据Friis公式，优化各级器件的增益分配，让第一级增益足够高，稀释后续器件的噪声影响；控制带宽和信噪比：在满足通信速率的前提下，适当减小等效噪声带宽（带宽越小，热噪声越低）；同时采用高效纠错编码（如LDPC码），降低解调所需的最小信噪比（SNR_min），间接提升灵敏度。最后提醒大家：接收机灵敏度的优化，往往需要在灵敏度、动态范围、功耗之间做权衡——比如提升LNA的增益，可能会降低接收机的动态范围，实际设计中，需根据具体应用场景（如远距离通信、近距离高速通信）调整参数。以上就是关于接收机灵敏度的完整讲解，从定义到实操，从公式到案例，希望能帮大家彻底搞懂这个射频核心指标。后续我们还会讲解灵敏度的常见误区、实际工程中的优化技巧，关注射频学堂，一起深耕射频技术，从入门到精通～#射频学堂#射频基础#射频技术#无线通信#电子工程师#车载射频版权声明射频学堂发布的原创及转载内容，版权均归原作者所有，文中观点仅代表作者本人，射频学堂仅作知识分享与传播使用。如需转载或引用，请联系原作者获得授权。来源：射频学堂
