LiToSim后处理功能加强，助力仿真工作效率提升

为方便用户查看模型内部的仿真计算结果，LiToSim后处理模块开发了切面云图创建及动画播放功能。该功能对有限元网格通过空间平面进行切割，采用插值算法将有限元结果映射到切割后的三角形面片上。

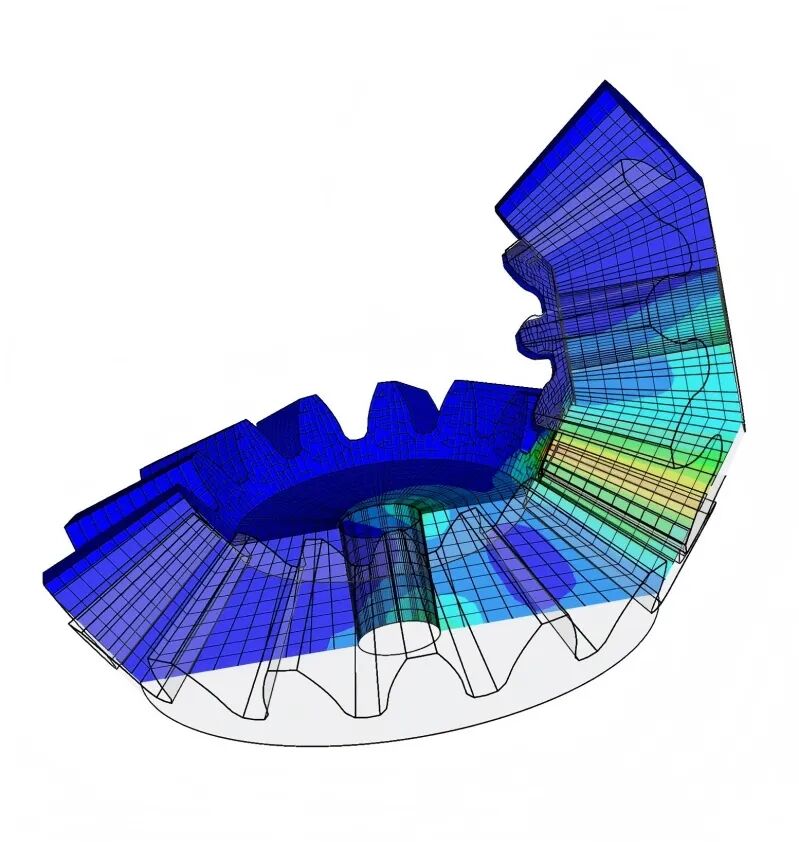

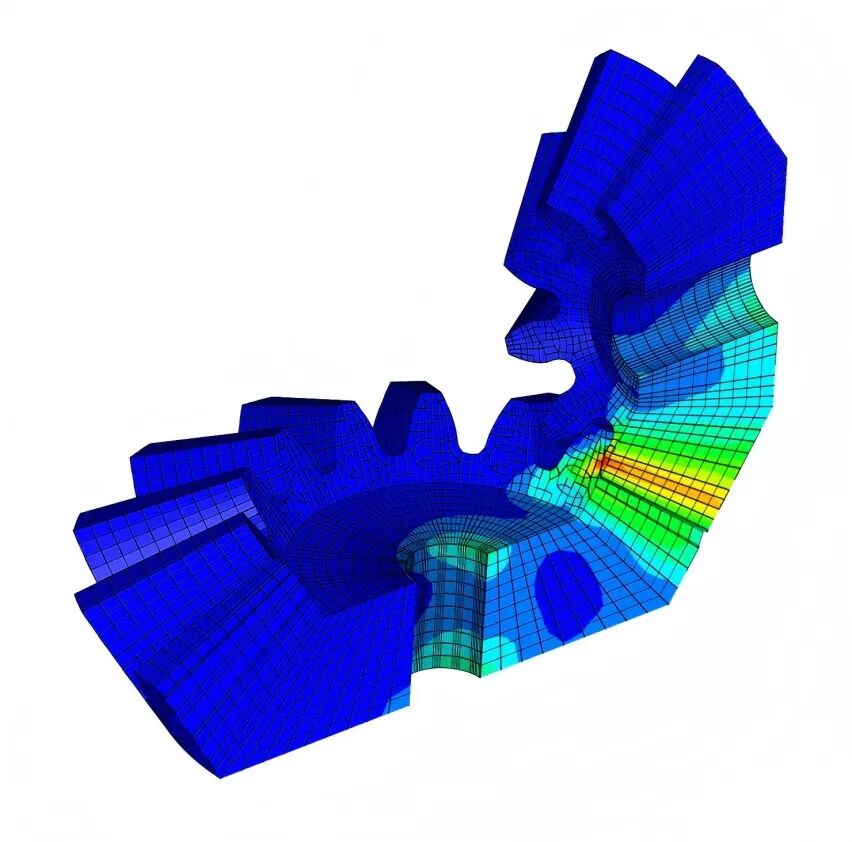

LiToSim切片云图显示效果

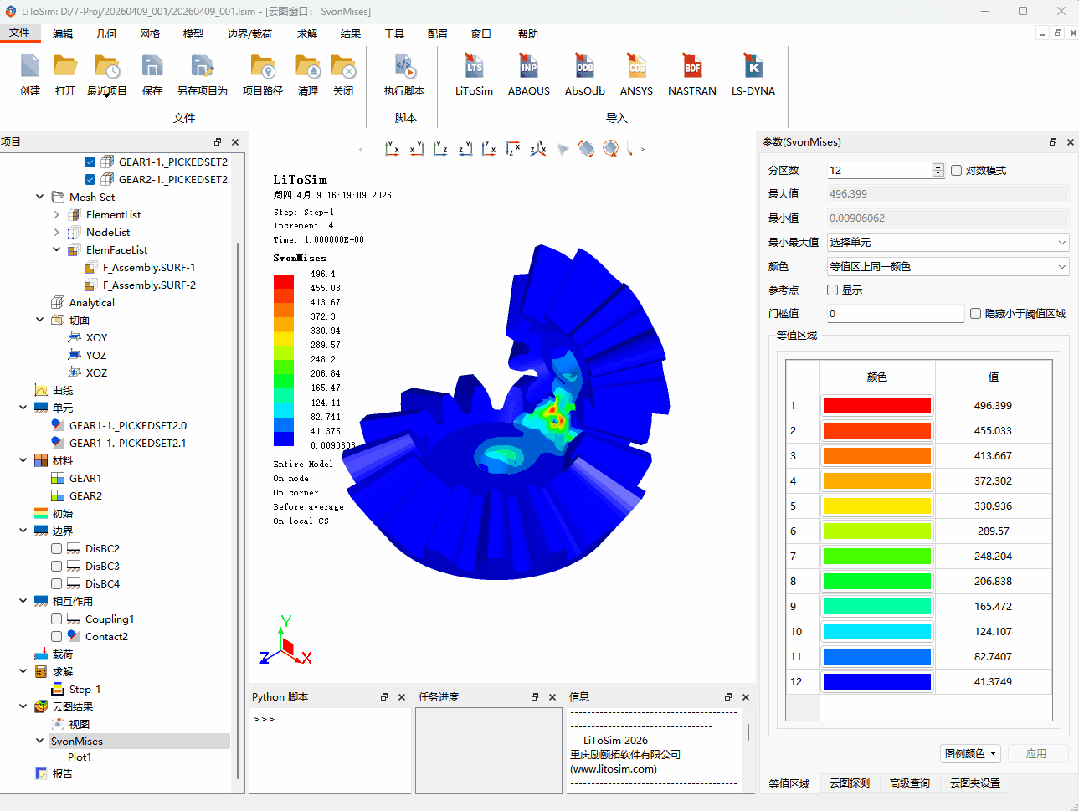

LiToSim切片云图创建步骤及分层切片动画

LiToSim后处理开发了高级查找和分区域渲染功能，支持根据仿真结果查找满足特定条件的结果对象，然后将这些对象分区域进行渲染显示，帮助用户快速分析评估设计方案的结果。主要功能特点如下：

支持按节点筛选和按零件筛选两种筛选模式；支持大于等于和小于等于等逻辑运算符；筛选结果在列表中分区域显示；分区的结果显示该区域的最大值标签。

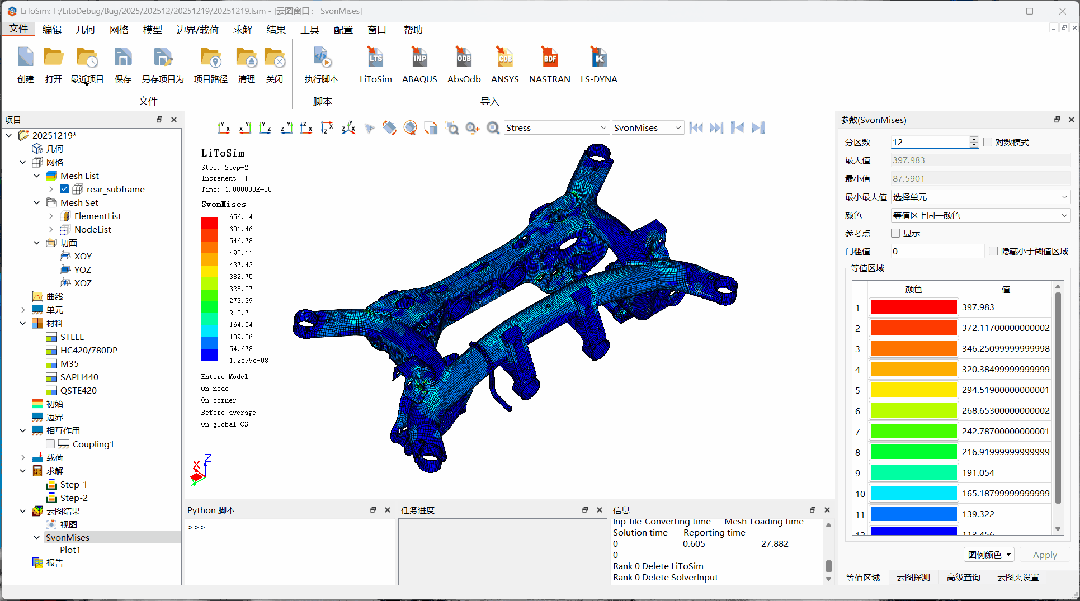

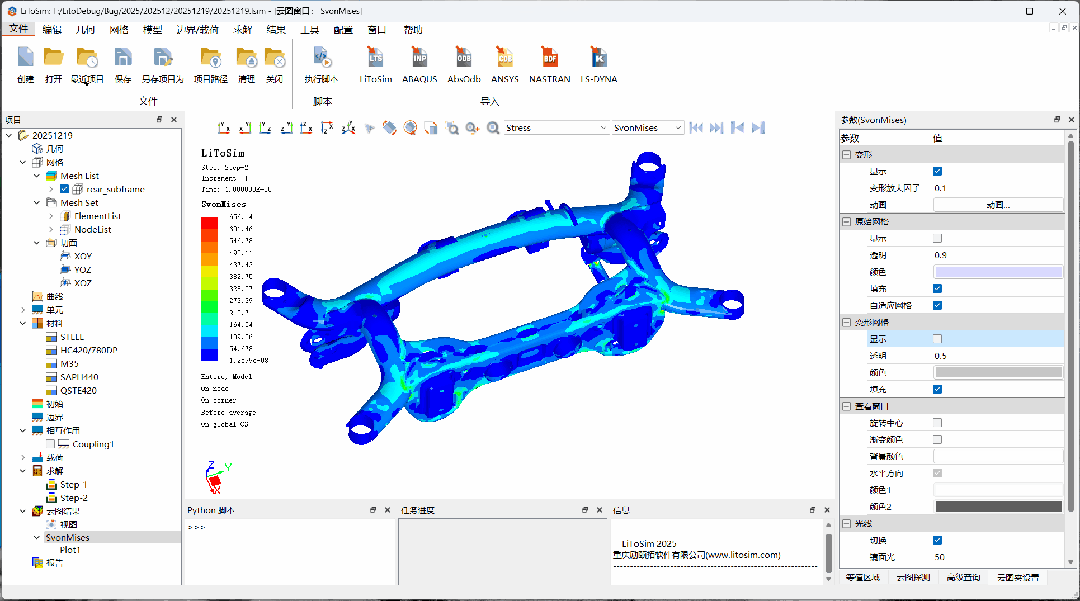

LiToSim后处理高级查找和分区域渲染功能

该功能通过节点遍历算法和结果过滤机制，实现了模型结果的筛选和可视化。算法层面采用了空间索引技术，提升了复杂装配体的分析效率，适用于包含较多节点的大型工程模型。

LiToSim后处理实现了自动定位模型最大值到最佳视角的功能。使用时，用户可先隐藏无需参与判断的零件视图，然后点击菜单栏中的“自动调整最大值视角”按钮，软件将自动搜索当前显示零件中云图最大值点的位置，并通过算法调整视角角度与缩放，确保该点不被遮挡。整个过程由软件自动完成，无需人工干预，有效提升了用户的工作效率。

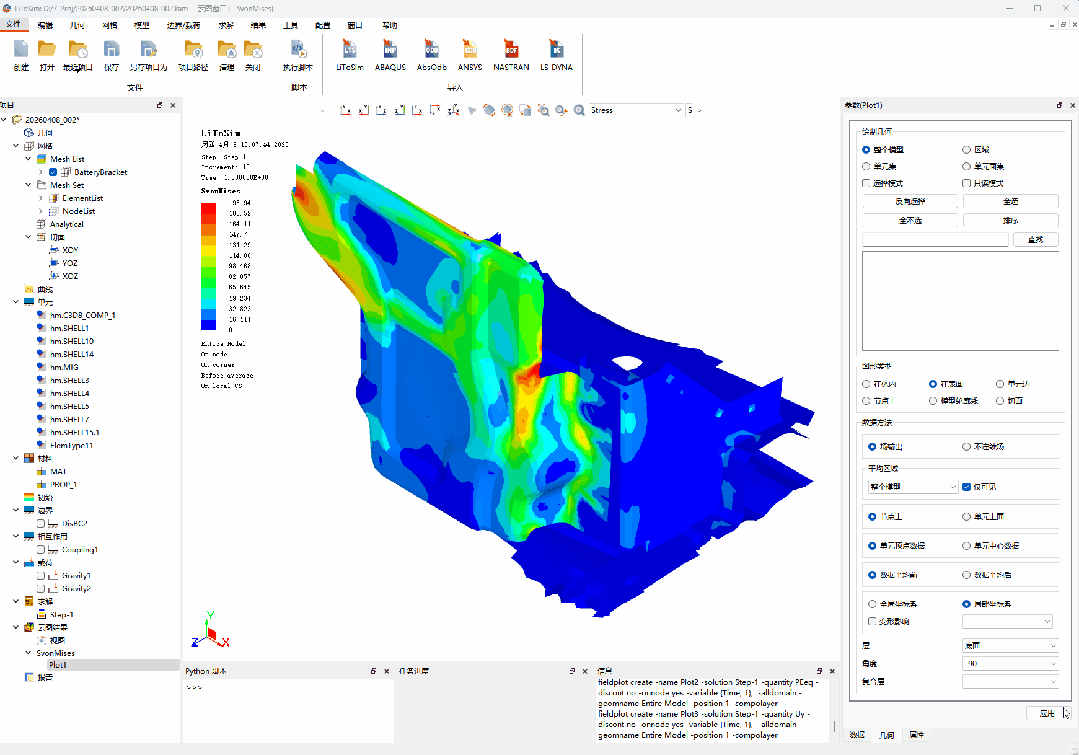

LiToSim后处理自动定位模型最大值到最佳视角功能

该功能通过视角优化算法和自动视口管理技术，实现了关键结果的自动定位和最佳视角展示，减少了用户手动调整的时间成本，适用于需要频繁查看关键区域应力应变状态的工程分析场景。

LiToSim后处理开发了分部件展示功能，该功能适用于复杂装配体的局部分析和设计优化，能够帮助工程师定位关键部件、分析局部应力集中区域、评估零件之间的相互作用，为产品设计和优化提供可视化支持。

功能的技术实现包括：基于零件ID的索引和定位；零件级别的结果统计和极值计算；支持零件的独立显示和隐藏；支持多零件的组合显示和对比分析。

支持按部件在图形窗口中展示分析结果，云图根据选中的部件进行更新，并支持单独显示该部件。通过分部件的结果管理和可视化，帮助用户定位和分析特定零件的仿真结果。

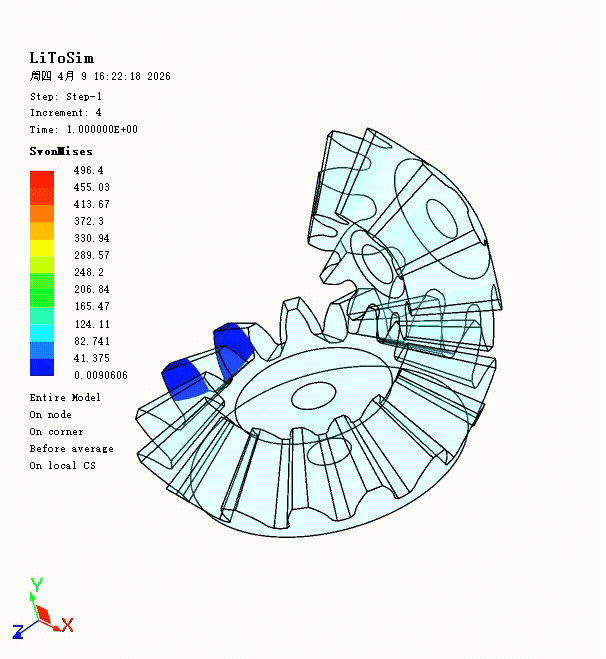

LiToSim后处理部件位置展示功能

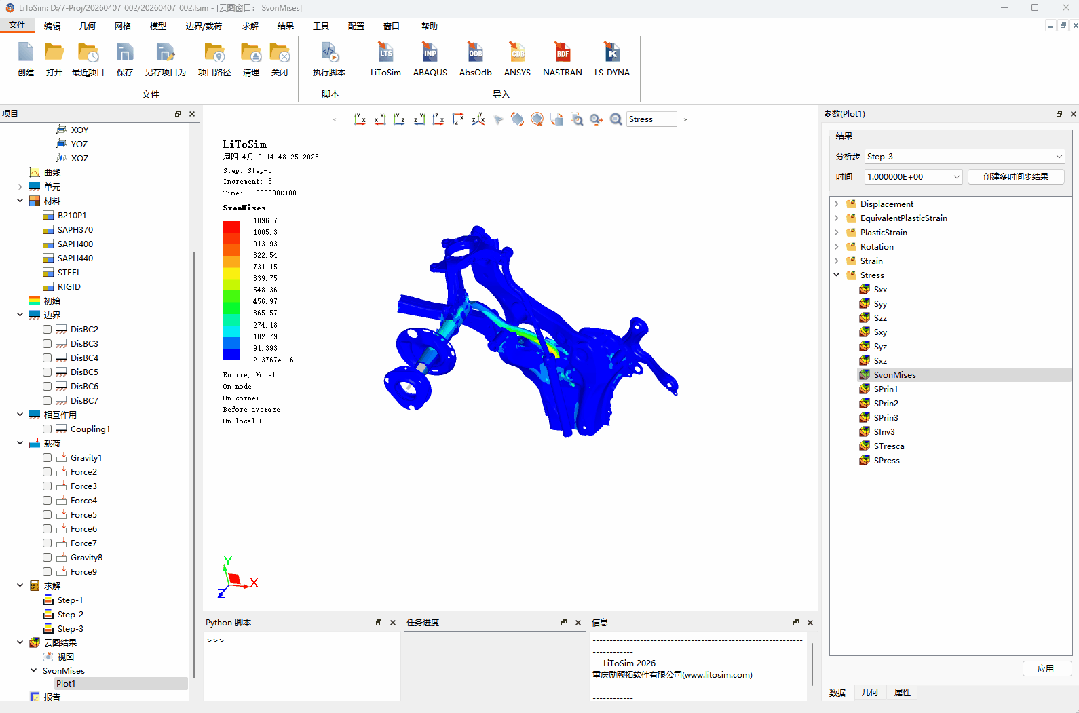

LiToSim后处理在图形窗口中实现了模型视图保存和恢复的功能,可与主流商业CAE软件对标。用户可在树结构中保存视图对象，需要恢复视图状态时双击该对象即可快速切换模型到这个视图。该功能支持多视图保存和快速切换，为用户在不同分析阶段之间快速切换提供了工具。

该功能提升了后处理分析的连贯性和效率，适用于需要在不同分析阶段、不同设计方案之间进行对比的工程场景，为工程师提供了视图管理工具。
