Ansys HFSS 2020R2 高频电磁核心功能更新

4月前浏览366

Release 2020 R2 Update High Frequency Electromagnetics

What’s New in HFSS 2020 R2: Key Enhancements

HFSS 3D

            • 3D Component Array Antenna: Direct Matrix Solver Option

            • 5G Standards Toolkit

            • Multipaction Auto-breakdown calculation, charged particle visualization

            • HFSS SBR+: Near field an alysis and plot overlay

            • Complex materials for layered impedance boundary conditions

            • Improved performance of distributed memory matrix solver

            • Conductor-Dielectric contact between IE regions (Beta)

HFSS 3D Layout

            • HFSS 3D Components: Native support

            • HFSS Auto-solution setup with Fast HFSS simulation mode

            • GDS based designs: Improved workflow and capacity

            • Circuit element definitions via netlist or schematic

            • HFSS auto-extents improvement for enhanced performance

            • Point-based RLC circuit component

Circuit

            • SPISim: IBIS-AMI model generation and inspection

            • Spectral domain report creation improvements

            • Improved damping algorithm for DC and transient convergence

            • EMIT workflow and usability improvements


一、HFSS 3D

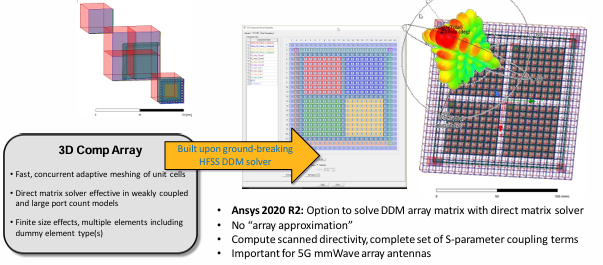

Direct Solver Option: Advanced Phased Array Antenna Ana lysis

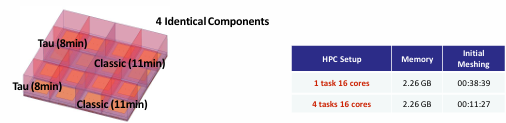

Concurrent Initial Meshing for 3D Component Array + Hybrid Solver

• All 3D components + native regions are meshed concurrently ‐ Near linear speedup when components are of similar mesh complexity

• Set “Do Mesh Assembly” ‐ Auto HPC will engage parallel component meshing when set ‐ Manual HPC requires set “Mesh Assembly” in Job Distribution

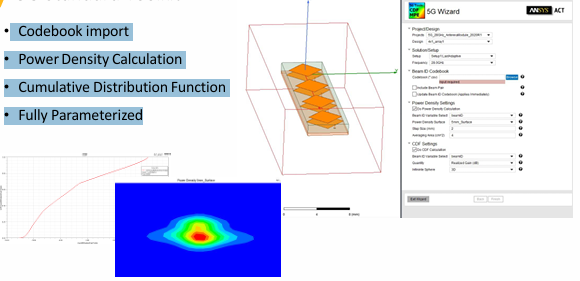

5G Standard Toolkit

• Codebook import

• Power Density Calculation

• Cumulative Distribution Function

• Fully Parameterized


5G antenna array performance modeling

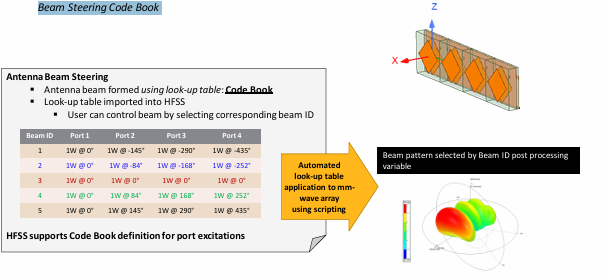

Beam Steering Code Book


Evaluating spatial coverage capability for 5G mm-wave antennas

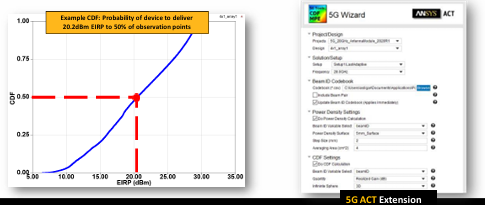

  • Cumulative Distribution Function (CDF) for Antenna Arrays

Statistical an alysis of far field quantities that results in the probability that a quantity will be less than or equal to a certain percentage over the entire infinite far field sphere

  • Post processing CDF in ANSYS Electronics Desktop (AEDT)

ACT Extension developed to automatically extract CDF curve for antenna arrays with multiple weightings

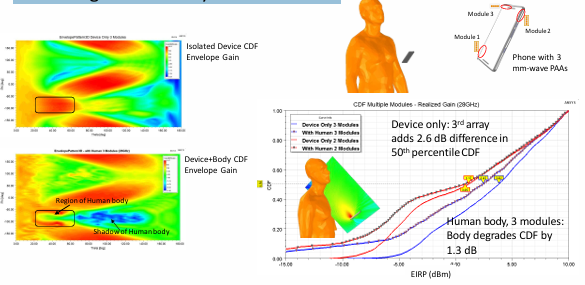

Evaluating human body effects on CDF


Distributed Direct Solver – Memory Improvement

•Multi-package module 264 ports


•Multi-package module 764 ports


IC Package model, 34.5M matrix unknowns

2020 R1

            Adaptive Meshing

            Elapsed time: 04:12:25, total memory: 552.4 GB

            Frequency Sweep

            Elapsed time: 07:32:11

2020 R2

            Adaptive Meshing

            Elapsed time: 02:48:27, total memory: 421.6 GB (24% savings)

            Frequency Sweep (More Freq points in II)

            Elapsed time: 05:53:59 (22% faster)

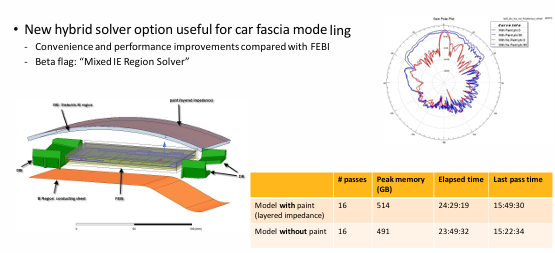

Allow Metal and Dielectric IE Regions to Touch in Presence of FEBI [Beta]

  • New hybrid solver option useful for car fascia mode ling ‐ Convenience and performance improvements compared with FEBI ‐ Beta flag: “Mixed IE Region Solver”

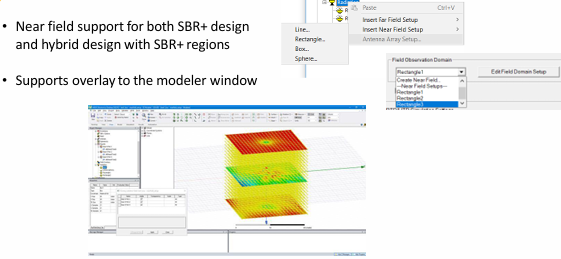

Near Field An alysis for SBR+

• Near field support for both SBR+ design and hybrid design with SBR+ regions

• Supports overlay to the modeler window

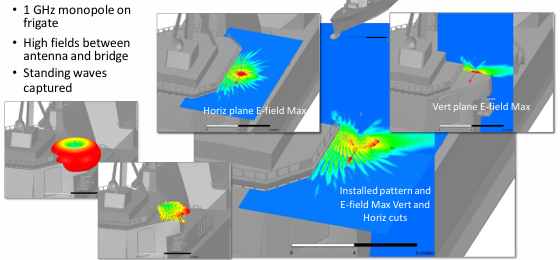

SBR+ Near-fields

• 1 GHz monopole on frigate

• High fields between  antenna and bridge

• Standing waves captured

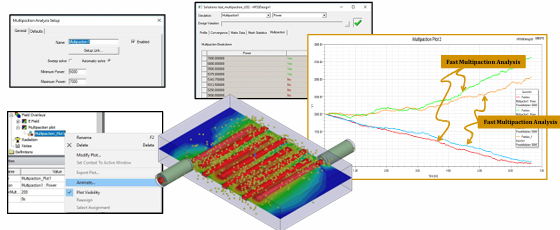

Release of Ansys HFSS Multipaction Solver

• New in 2020 R2 Auto-solving and Charged Particle Visualization

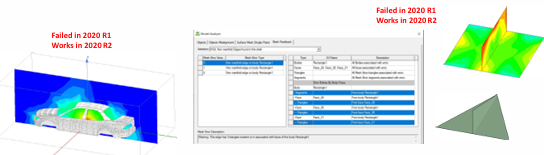

Enhanced Shell Element Implementation

• New implementation much more robust especially for “dirty” geometry ‐ Several models that failed in 2020 R1 now work

• Solver will issue information to mesh feedback tool when integrity of mesh is unclear ‐ Example: T-junctions are flagged for inspection as it could be valid geometry or poor mesh


详细信息请见附件
