仿真智斗AI第二集

4月前浏览742

今天我们探讨一个话题:FLUENT如何模拟水结冰膨胀?这个话题源自于笔者冬天回北方老家,看到水管结冰而爆裂,思索这个现象是否可以用FLUENT模拟。我们知道,凝固或者融化现象可以用Solidification & Melting来模拟,但是膨胀压力上升却没法用它来计算。这个问题笔者折腾了许久,还是没有办法解决,于是想着求助一下AI。问了Deepseek、元宝和豆包三个大模型,他们的回答也还是挺有意思的。在呈现之前,想问一下读者朋友们,谁知道FLUENT可否模拟这个现象,欢迎在留言区留下您的宝贵经验~
Deepseek的回答:

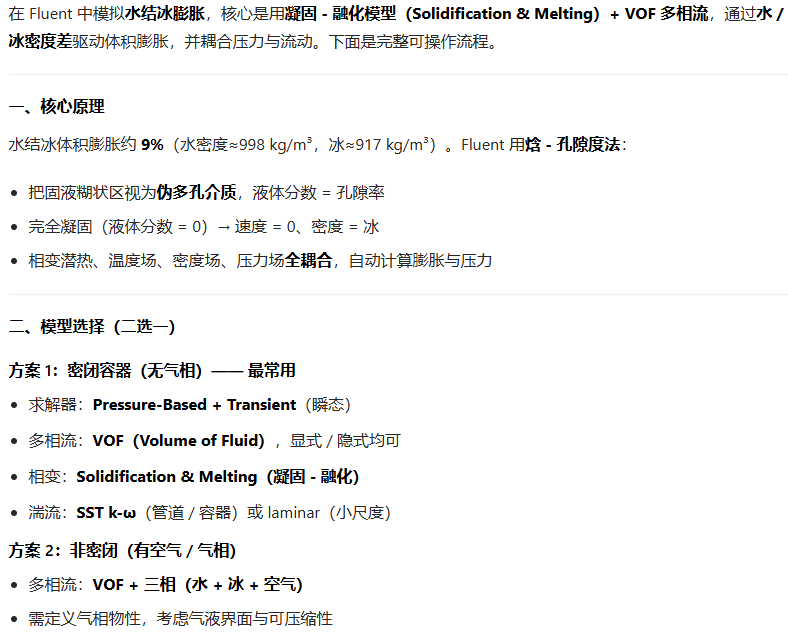

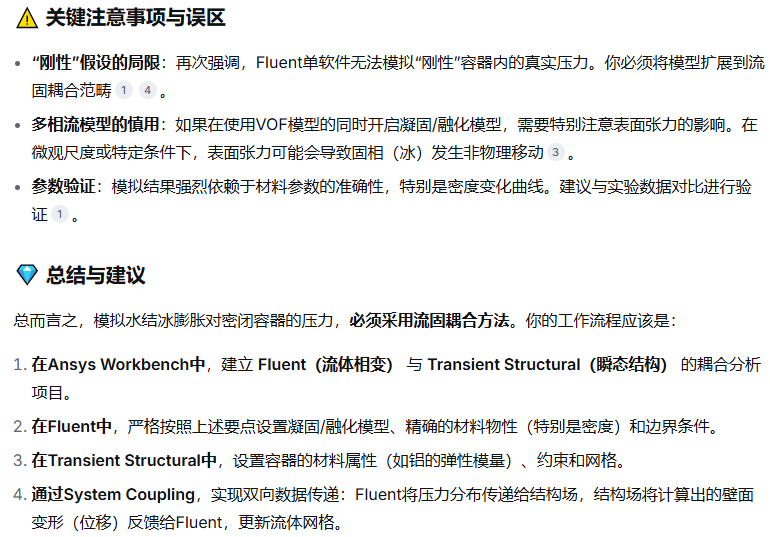

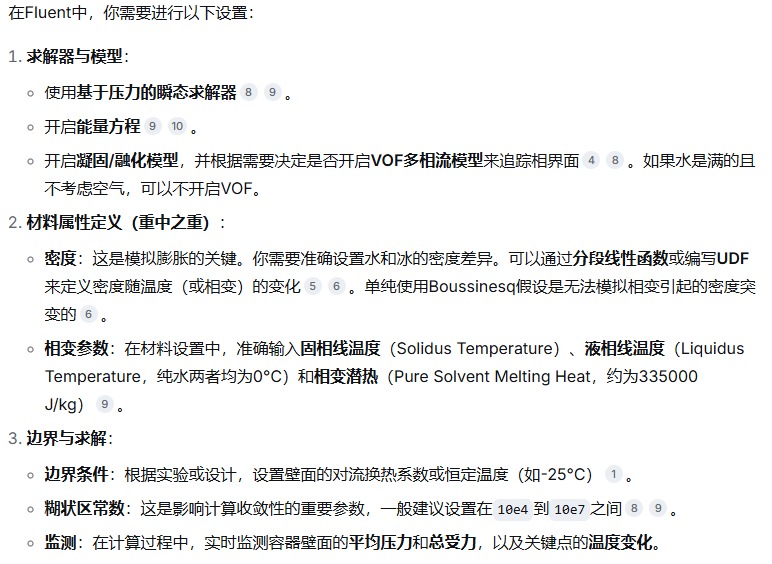

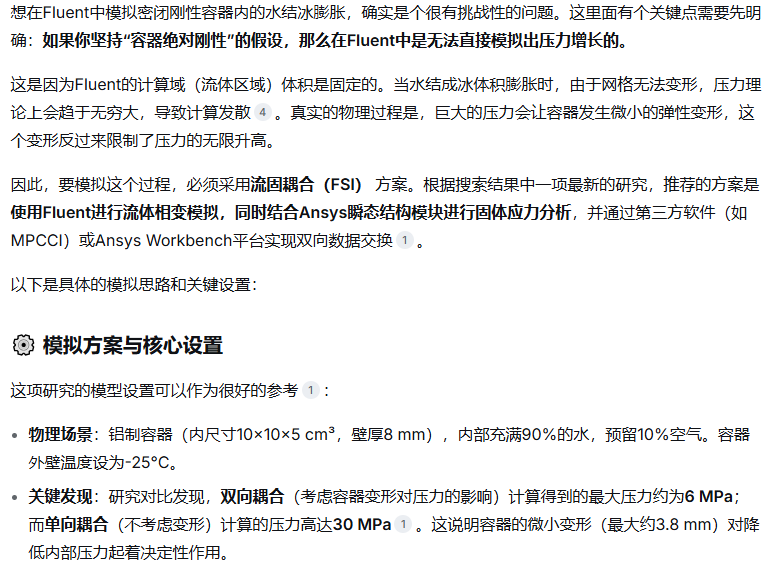

Deepseek认为刚性容器无法模拟压力增长,考虑容器的变形即可。这显然是胡说八道,容器变形是压力增长的结果而已,它还说“当水结成冰体积膨胀时,由于网格无法变形,压力理论上会趋于无穷大,导致计算发散”,这个结论不知道怎么得来的,从参考文献4?它认为密度的设置是模拟膨胀的关键,这是对的,但是采用分段函数或者UDF定义密度随温度的变化关系也无法模拟压力增加的过程,想要模拟膨胀或者压缩产生的压力变化,密度模型必须能够体现和压力、温度的关系,二者缺一不可。
元宝的回答:
元宝的答案是有些让人哭笑不得了,“在材料属性中,必须将密度设置为常数(Constant)”这个操作就是自 杀式回答,至于它说的核心在于设置正确的密度变化以及如何处理膨胀效应倒是正确的。
豆包的回答:

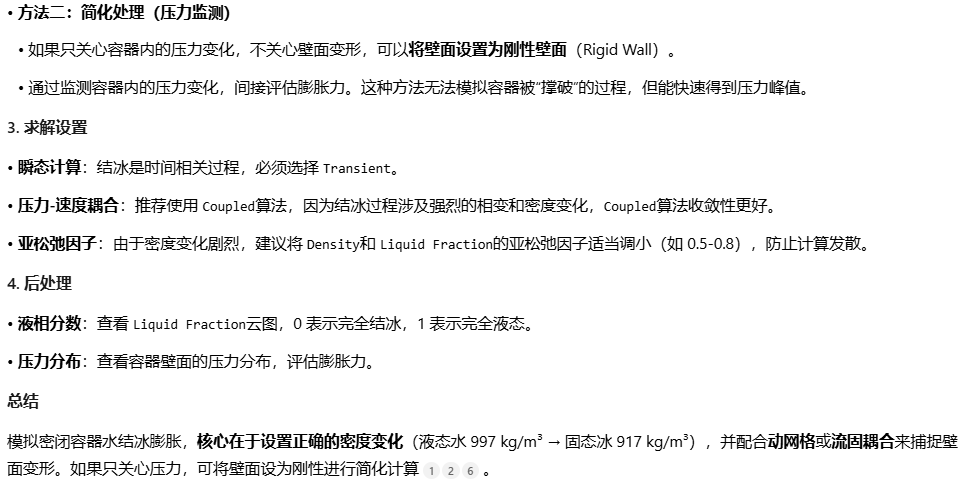

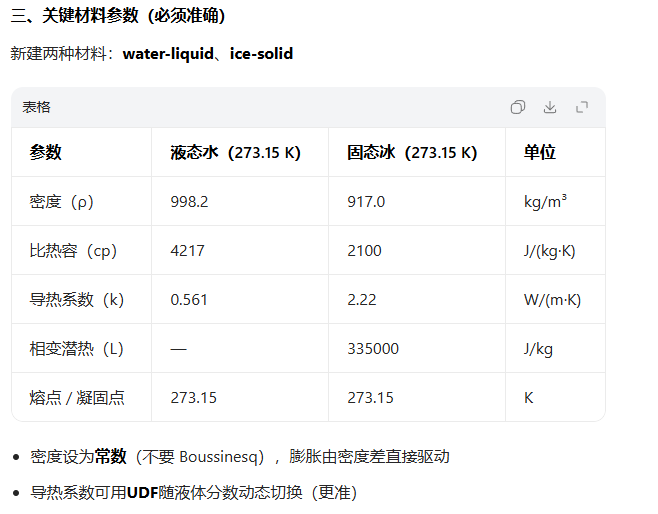

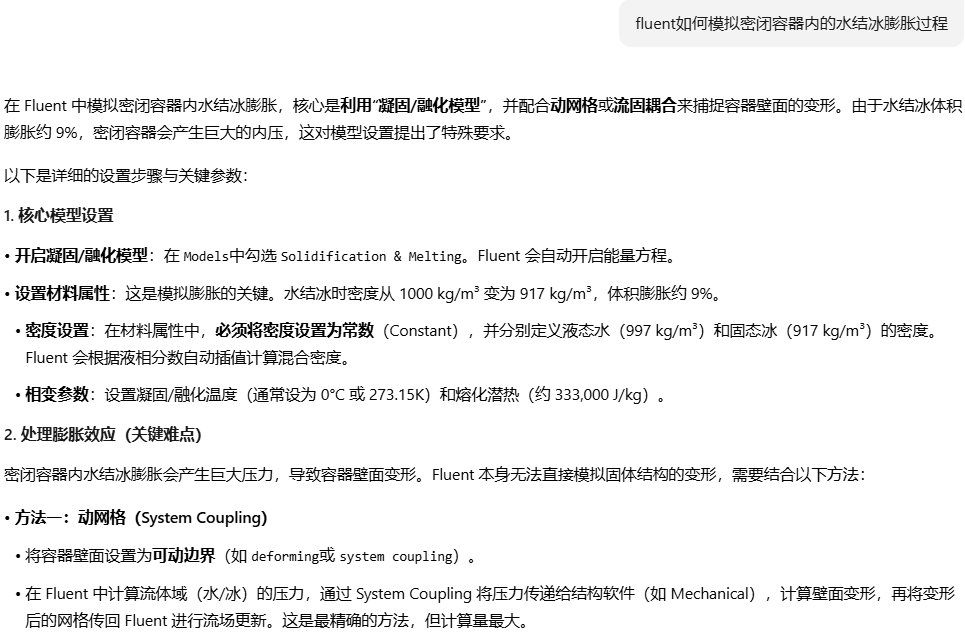

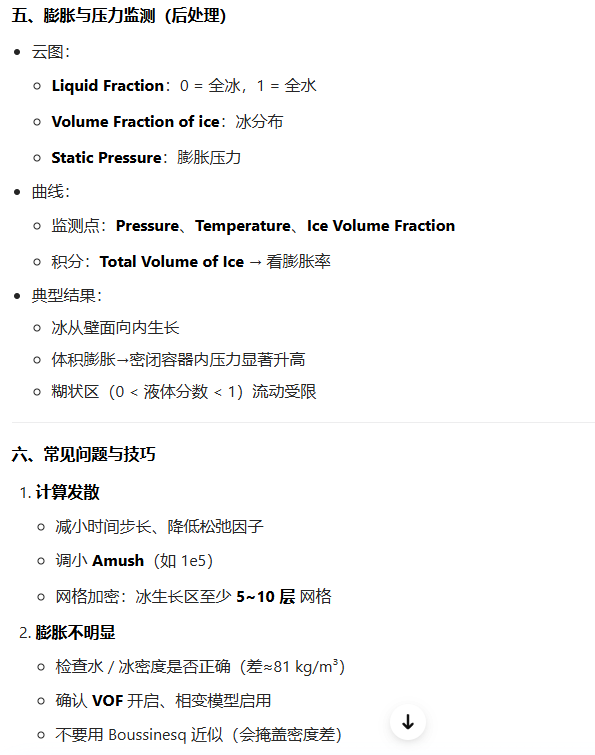

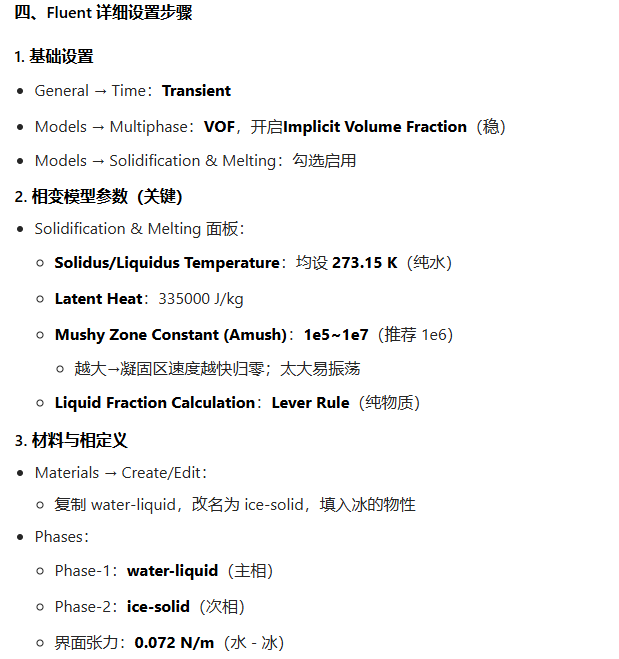

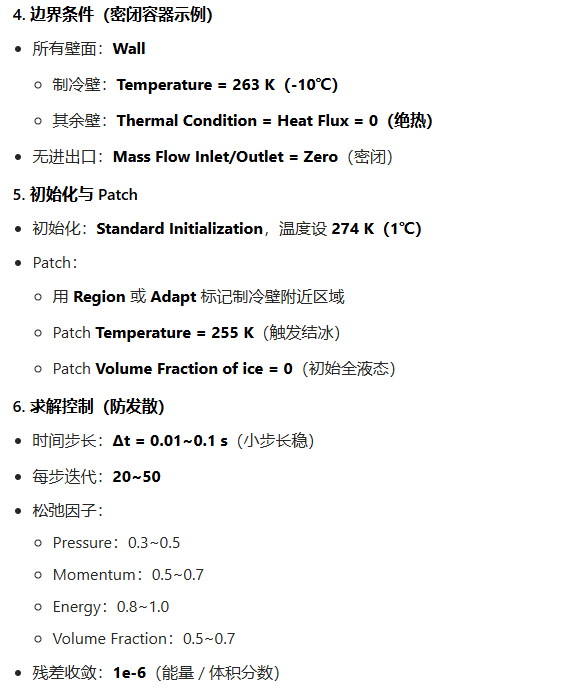

它的回答倒是挺详细,一步一步怎么操作都罗列出来了,但是真按它的步骤操作也是无法得到想要的结果的,其实还是没有解决密度、温度、压力之间的关系。
这三个大模型都是国内的,不知道漂亮国的那些能不能解决笔者的问题。笔者在想,水结成冰后,流体变成固体,固体就不存在流动了,这个问题真能通过CFD手段模拟吗?


来源:仿真与工程
FluentUDF理论材料
著作权归作者所有,欢迎分享,未经许可,不得转载
首次发布时间:2026-04-13
最近编辑:4月前
余花生
签名征集中
获赞 259粉丝 606文章 391课程 0
点赞
收藏
作者推荐

FLUENT单向流固耦合分析案例后记

之前我们做了一个单向流固耦合案例,我们知道单向耦合的核心特征为:流场对固体场施加单向载荷作用,固体变形不反向影响流场计算。判断流固耦合用单向还是双向,核心判据是:结构变形/运动是否显著改变流场,工程上可通过无量纲数、变形量级、刚度/质量比、动态特性四类指标量化判断,如下表。参数定义/物理意义单向耦合阈值双向耦合阈值柯西数Ca流体动压/结构刚度Ca=ρfU2/ECa<0.05(结构响应极弱)Ca>0.1(结构响应强)质量比Mr结构质量/流体质量Mr=ρs/ρfMr>100(结构重、流体惯性可忽略)Mr<10(结构轻、流体惯性主导)变形比δ/L结构最大位移/特征长度δ/L<1%(变形极小)δ/L>5%(变形显著)斯托克斯数Stk颗粒/结构惯性/流体粘性Stk<0.1(流体主导)Stk>1(惯性主导)当然,很多工程实际问题通过直观经验也可以判断,比如单向耦合的结构刚度极大、变形极小(如刚性管道、厚壁压力容器、赛车尾翼),变形对流场几何/边界条件无影响。双向耦合的结构刚度小、柔性大、变形大(如柔性机翼、血管瓣膜、旗帜、波纹管),变形显著改变流道形状与边界运动。对于之前的案例,若通过柯西数来判断,我们暂且用弹性模量E来表征结构刚度,本案例E=1.5e6Pa,流体密度ρf=1.225(空气),流速30m/s,故Ca=0.000735。从Ca数看,这个案例可考虑单向耦合。但是在笔者看来,当选用的无量纲数计算过程有参考值(如特征长度)时,可能会有一千个读者一千个哈姆雷特的嫌疑,不过一些工程经验或者权威还是可以大胆参考的。我们似乎还可以用另一个角度看,因为结构变形是否会对流体流动产生显著影响是关键判断,那么当流体专业关心的某个参数发生了他不希望看到的结果时,是否也可以要求进行双向耦合呢?比如之前的案例,管道发生了如下的变形后,管道的阻力特性发生了多大的变化从而造成管路流量、压力的变化,这个变化能否接受等等。今天,我们就针对这个问题进行模拟讨论。核心思路就是用变形后的管道模型再进行一次CFD计算,看一下在相同的流量下,管道入口的压力有什么变化,由于变形是使弯管拉直的效果,因此我们初步怀疑管道阻力减小,入口压力会降低。本次模拟的核心就是管道变形后的再建模。新版的workbench都可以直接从变形结果导出变形后的模型(如下图),但是导出的是网格数据(stl格式),需要进行模型处理。这里需要特别说明一下,由于stl保存的是网格数据,如果网格数量巨大,那么后续的模型处理难度就不小了。经过较多应用软件的尝试,笔者认为采用FreeCAD将stl模型转换为stp模型是一个相对不错的方式。FreeCAD是一款开源免费的参数化3D建模软件,大家可以上他们的官网进行下载,。首先通过文件打开stl文件。导入stl文件后,可以在mesh模块检查修复一下模型,本案例模型完好,无需修复。然后通过零件的“从网格中创建形状”将网格转为曲面壳体,可以通过容差来设置精度,值越小精度越高,但是计算机配置不够的话可能死机。成功后得到shape模型,可以把原先的stl模型删除。接着通过零件的“转化成实体”将曲面模型转为实体模型,最后就可以导出stp模型了。我们用上面生成的stp模型在ansys的discovery里面进行前处理,主要就是几何修复、体积抽取和边界命名。Tips:在Discovery里,双击面等于一键选整片连续面。由于实体模型保留了stl的面体信息,因此抽取出来的流体边界(壁面)也会有这些小面体,可以做一些处理。比如本案例将端面的小面体合并,便于抽取体积时的端面选择;同时创建了辅助实体,为的是更好形成封闭区域(对于本案例,这一步没有做的话很难抽取完整的体积)最终抽取体积如下,我们把固体删除只留下流体区域,可以看到壁面的小面体非常多。各边界的命名在下图位置操作。由于存在很多三角形面体,我们在workbench的mesh模块进行网格划分,测试发现若在fluentmeshing进行多面体网格划分,则无法导入模型(问题尚未解决)。网格划分结果如下最后,在FLUENT开展计算,边界条件采取之前案例的值。我们重点看一下入口的压力为379.7Pa,不考虑变形的情况下入口压力412Pa(详见上一个案例),也就是说如果管道发生计算的变形量,则对流体的影响为入口压力降低约8.4%,符合我们之前的预期。但实际上,入口压力降低后,管道的变形可能会减小,最终造成入口压力的降低量小于8.4%,最后达到一个平衡值,这个值就需要用双向耦合来分析了,我们在以后的案例详细讨论。来源:仿真与工程
