一个老问题
做扬声器研发这些年,悬挂件设计一直有个尴尬的现实:
想知道一个折环或弹波的 Kms(x) 非线性曲线,你的选项是:
- • 等供应商样品实测 — 周期按周算,想自己改个波纹形状?重新排队。
- • Excel 经验公式 — 凑合能估 Kms(0),非线性特性全靠猜。
- • COMSOL — 能做,但每次改参数都要重头建模、调网格、设后处理,一个下午就没了。
第三条路看起来最"正规",但说实话,大多数团队用不起这个时间成本。结果就是:悬挂件设计这个环节,在很多公司基本处于"半经验、半盲调"的状态。
我想把这个门槛拉低。

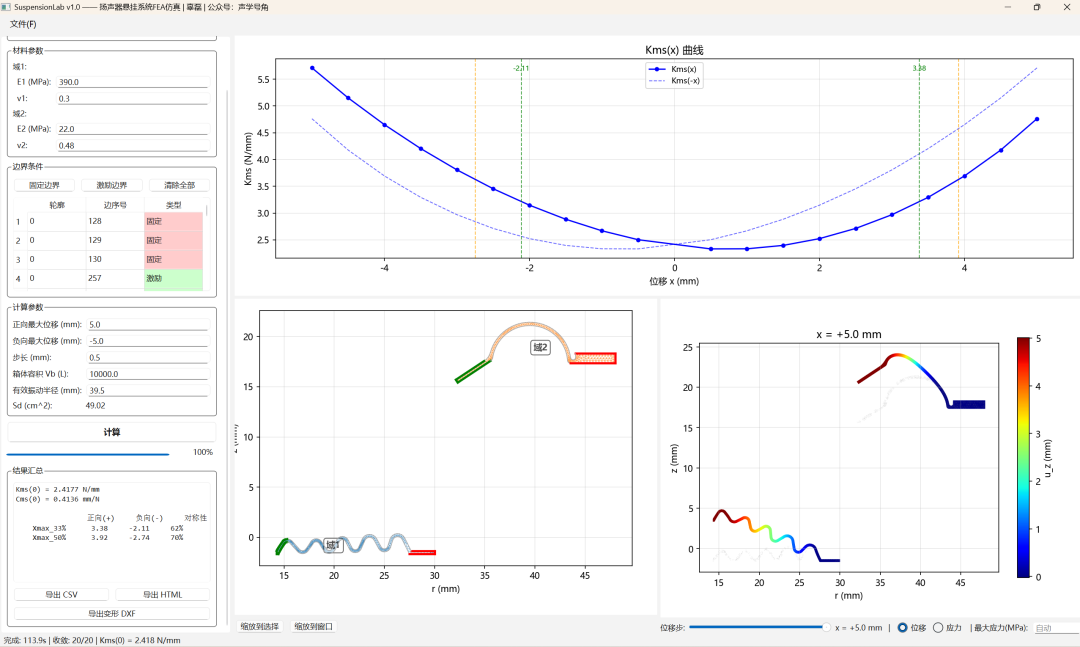

SuspensionLab:导入截面 → 自动仿真 → 输出 Kms(x)
SuspensionLab 是我开发的一款桌面端 FEA 仿真工具,专门针对扬声器弹波/折环的非线性刚度分析。
核心工作流只有三步:
- 1. 导入 DXF 截面 — 从 CAD 软件导出悬挂件的轴对称截面,软件自动解析轮廓、生成网格、识别边界
- 2. 填几个参数,点"计算" — 材料属性(杨氏模量、泊松比)+ 位移扫描范围
- 3. 拿到完整结果 — Kms(x) 曲线、Kms(0)、Cms(0)、Xmax(33% 和 50% 两个标准同时给出)、对称性评估
Windows 下载解压,双击运行。
你拿到的不只是一条曲线
| |
|---|

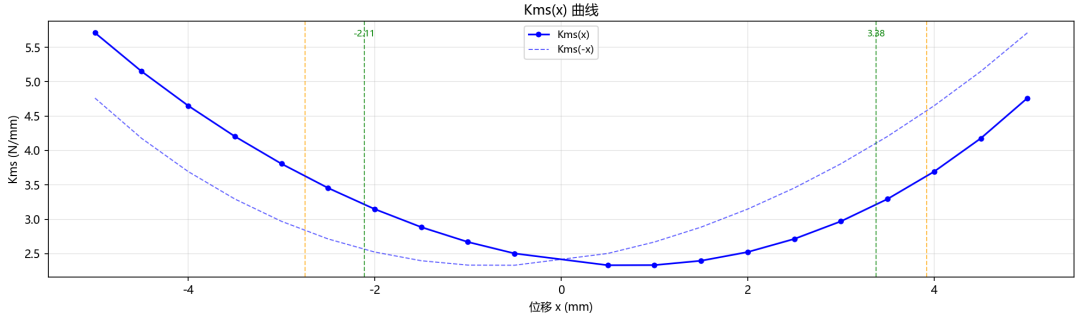

| 正负位移分别求解,完整展示非线性特性,包含考虑箱体非线性的Kms(x) |
| 33% 和 50% 刚度增加点同时标注,不用再争该用哪个 |
| |

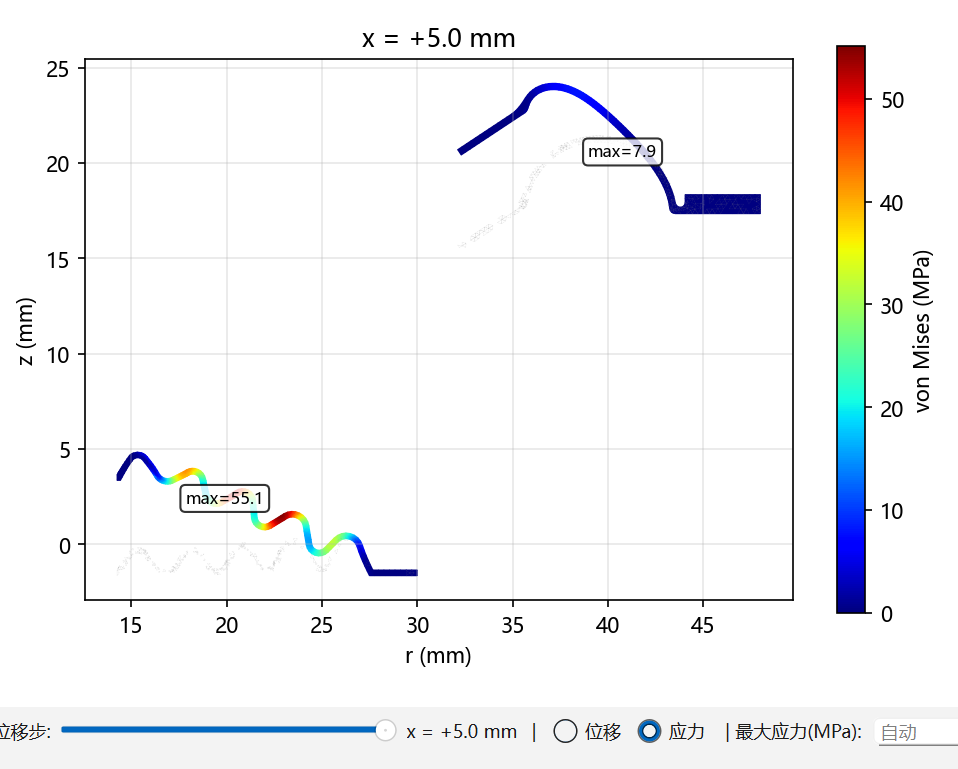

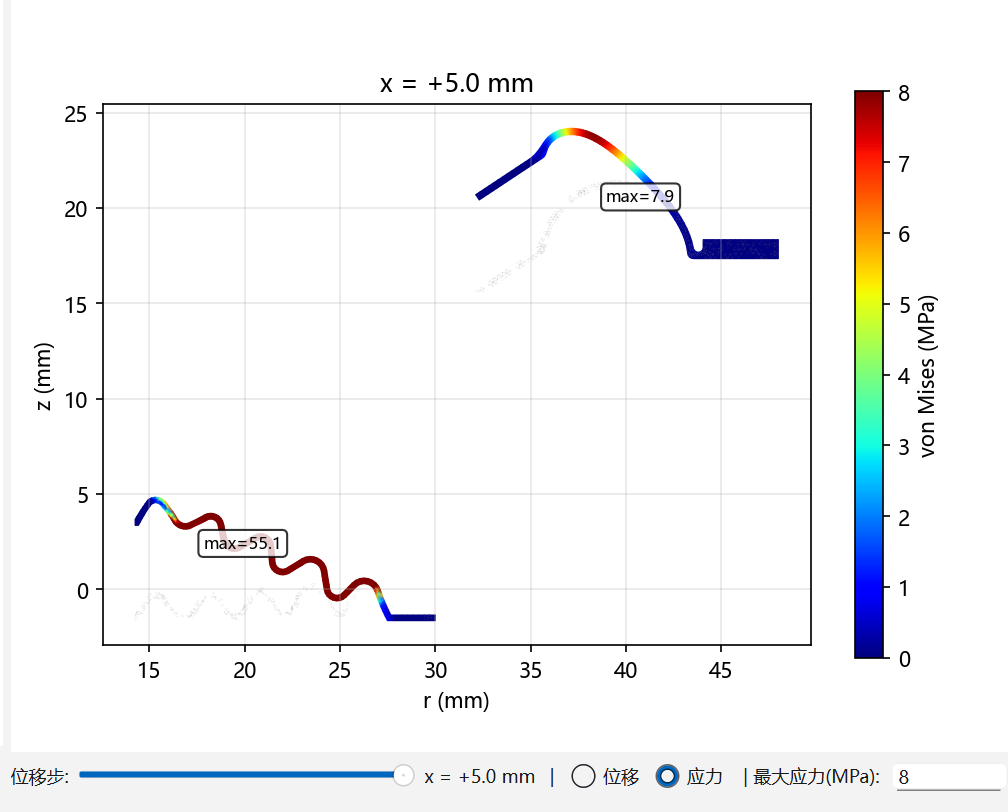

| von Mises 应力 + 轴向位移,逐步浏览,定位应力集中区域 |
| 单文件导出,含几何图 + 曲线 + 完整数据表,浏览器直接打开 |
| |
30 秒上手流程
准备工作很简单:在 CAD 里画出悬挂件的二维轴对称截面(右半部分,r≥0),导出 DXF。截面可以包含两个域(对应不同材料层),也可以只画一个域。
导入后软件自动建网格、识别边界。如果自动识别有误,在几何视图中点选修正即可。
填好材料参数,设好位移范围,点"开始计算"。
进度条实时显示收敛状态。算完直接看曲线和云图,一键导出 HTML 报告。
还可以导出变形后的dxf,以检查和其他部件的干涉情况。
