自动化产线多台设备同步运行，机械结构如何抑制振动耦合与共振？
结构优化设计
采用高刚性材料（如铸铁、焊接钢结构）增强底座，提高固有频率，避开工作频率范围。 设计加强筋或蜂窝结构，分散振动能量，减少局部变形。 动态解耦与隔离
安装独立减振器（如橡胶垫、空气弹簧、阻尼凝胶），隔离设备间振动传递路径。 对高振动设备设置独立地基或惯性基座，阻断结构耦合。 频率分析与调整
通过模态分析识别系统共振点，调整设备布局或质量分布，错开各设备固有频率。 采用变频驱动或软启动，避免电机转速与结构共振频率重叠。 主动与半主动控制
使用主动阻尼系统（如压电作动器、电磁阻尼器），实时监测并抵消振动。 配置可调阻尼装置，根据负载变化自动调整减振参数。 监测与维护
安装振动传感器实时监测异常峰值，预警共振风险。 定期检查紧固件、减振元件状态，防止老化导致耦合加剧。

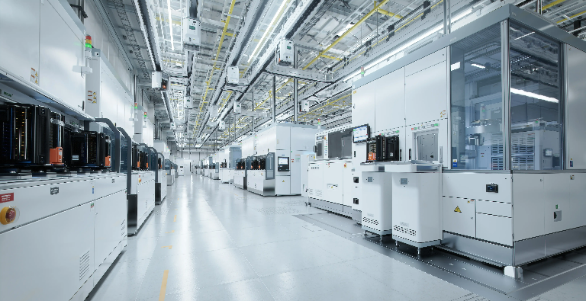

半导体晶圆搬运产线
问题
多台机械臂与传送带同步运行时，高频振动相互耦合，导致晶圆定位精度下降。 解决方案
采用高刚性铸铁底座并嵌入阻尼材料，为每台设备配置独立空气弹簧减振器，调整设备布局使固有频率错开运行频率的1.5倍以上，有效隔离振动传递。 汽车焊接自动化产线
问题
多台焊接机器人同时作业引发结构共振，影响焊缝质量与设备寿命。 解决方案
在机器人底座加装复合阻尼层（橡胶-金属叠层），通过有限元分析优化底座结构刚度，增设主动减振系统实时抵消共振峰值，并采用弹性联轴器减少电机振动传递。 包装流水线多机协同系统
问题
灌装机、封口机与输送带振动耦合导致包装密封不良。 解决方案
为每台设备设计独立混凝土配重基础，安装调频质量阻尼器（TMD）抑制特定频率共振，采用柔性连接件隔离传送带振动，并通过传感器监测实时调整运行参数。
振动耦合
指两个或多个机械系统之间因振动相互作用而产生的能量传递现象。 共振
当外部激励频率与系统固有频率接近时，系统振幅显著增大的物理现象。 刚性
材料或结构抵抗弹性变形的能力，通常以刚度系数衡量。 阻尼
系统在振动中耗散能量、减小振幅的物理特性或装置。 固有频率
系统在无外力作用下自由振动时的特定频率，由系统质量和刚度决定。 减振
通过技术手段降低系统振动幅度或隔离振动传递的过程。
