[CATIA快捷键助手] 一键批量显示所有几何体下实体特征快捷功能

CATIA专业培训讲师

6月前浏览664

关注

我每天都在使用的小插件是什么样子的？为什么有了这个小插件我腿也不疼了,腰也不酸了？CATIA小蚂蚁快捷键助手的特点:解决了用户界面样式P2模式,单键快捷键无法使用的问题,本快捷键插件内置169个快捷键功能,其中有多个后期二次开发的批量化处理功能,助力工程师实现高效设计

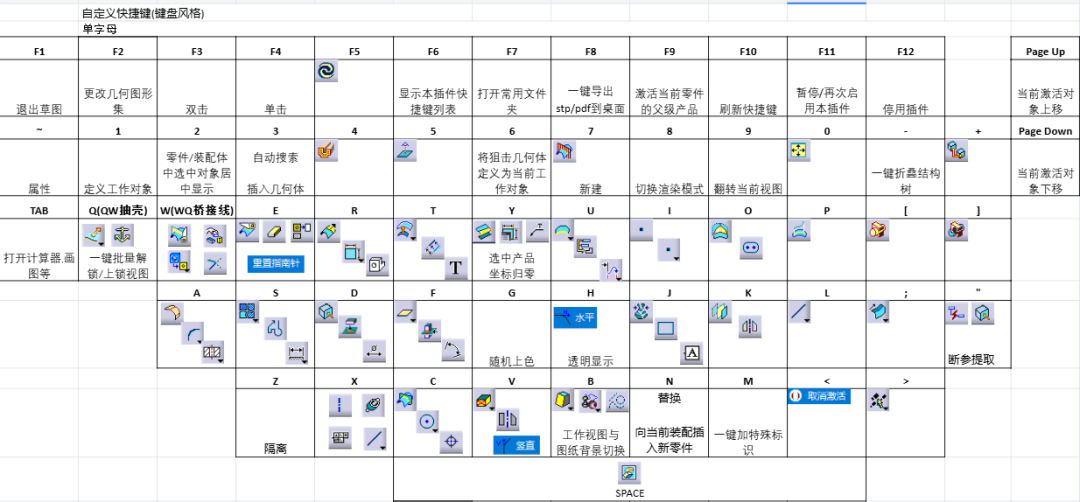

点击如下链接获取快捷键对照表(复 制到浏览器打开):    https://docs.qq.com/sheet/DV3dBd2NhSkJ2VXpi?tab=000003

也可以点击本帖左下角的[阅读原文]打开.

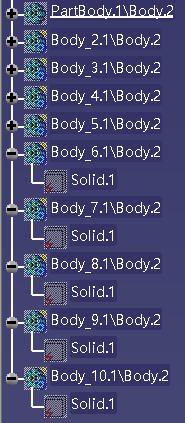

本次我们要介绍的功能是:一键批量显示所有几何体下实体特征快捷功能(ALT+1)快捷键.且看如下问题,当一个零件中包含多个独立几何体,且这些几何体以及其内部实体特征全部都被隐藏,如下图所示.此时如果我们想要快速将所有几何体显示给用户,我们需要将所有几何体和其内部实体特征都显示出来.

小白做法:批量选中这10个几何体,先将所有几何体设为显示状态,然后依次点击每个几何体左侧的＋号,找到其下面的实体特征并设置为显示状态,整个过程耗时40s(心情不好时间翻倍).

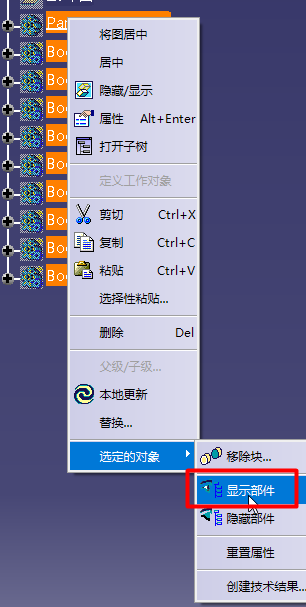

牛马做法:批量选中这10个几何体后,点击右键菜单,点击[显示部件]命令即可批量将几何体及其内部实体特征进行显示,当然我们可以为这个命令设置一个快捷键,这样的话整个过程仅需耗时2s.相对小白做法,效率瞬间提升20倍.



这是CATIA自带的一个显隐管理相关的命令,但是也是一个很容易被忽略的实用明星命令,也是小白变大神的必备命令之一.这个命令也被集成到了CATIA快捷键助手插件中,对应的快捷键是[ALT+1],快捷键助手中集成了169个快捷功能

来源：CATIA小蚂蚁
