从外力到内力——轴系设计的“查账”艺术
地点:深夜的研讨室,灯火通明。
人物:
小生:师傅,上一章我学会用 算外力矩了。但在工程设计里,知道外力就够了吗?
老师傅:只有外力可过不了审。这就好比设计拉压杆,光盯着外载荷和支反力看是没用的。想要校核强度、算变形,你得切开看它的内力,也就是轴力。
小生:懂了!所以轴在抵抗那些外力偶矩时,内部产生的这种“抵抗力”就是轴的内力?
老师傅:没错。记住这个对应关系:杆的内力叫轴力,轴的“内力”叫扭矩 。轴力是防着被“拉断”,扭矩是防着被“拧断”。
小生:那怎么才能看到这些藏在里面的内力呢?

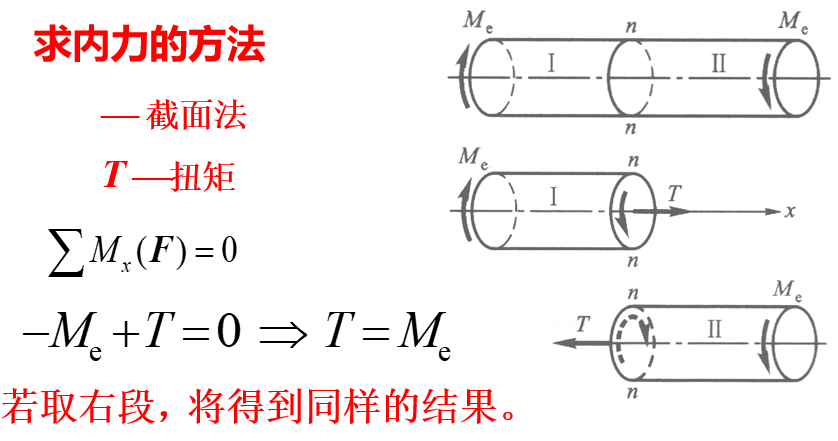

老师傅:这就得用咱们力学人的老本行——截面法。

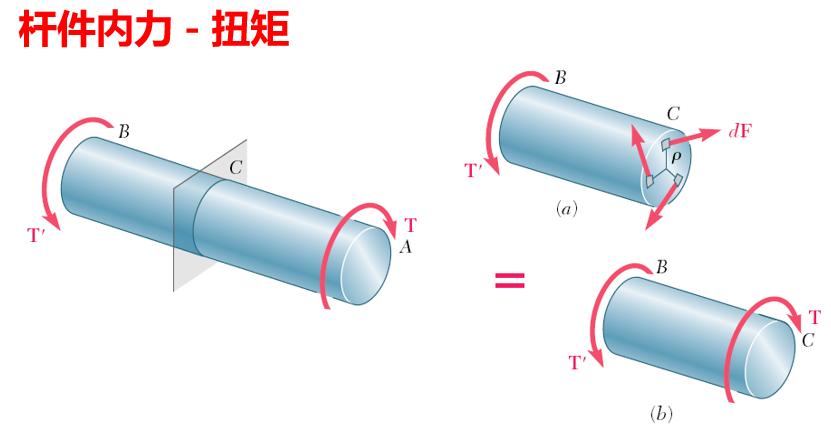

老师傅:其实扭矩的本质,是截面上无数微小的剪力 对轴心矩的累加总和:
小生:算数值我会,但正负号怎么定?拉压杆是“背离截面为正”,轴是不是也一样?

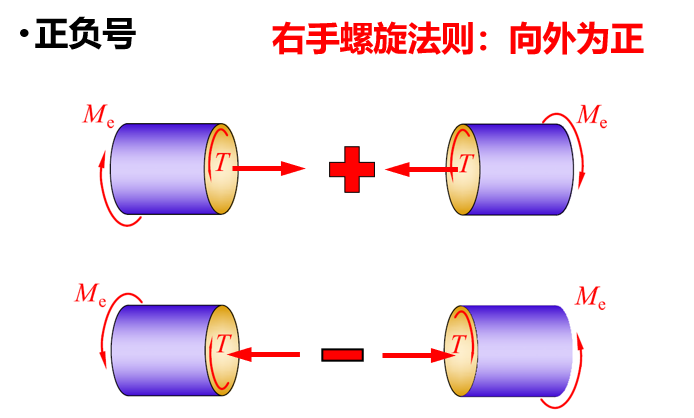

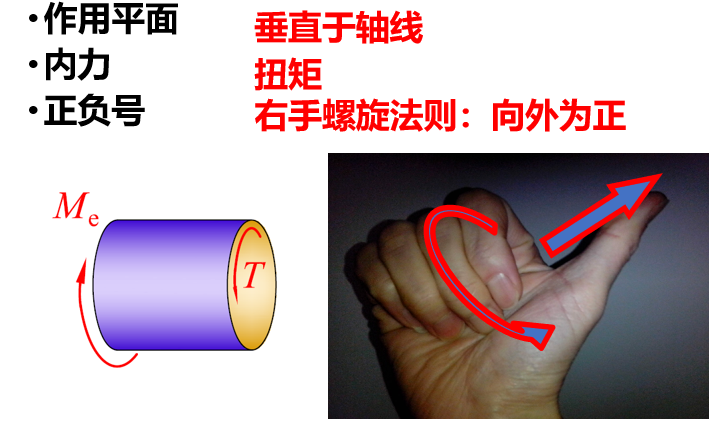

老师傅:逻辑完全一样,但轴在转动,得加个工具——右手定则。
小生:懂了!离开截面为正,指向截面为负。这样规定就和拉压杆的轴力正负号定义保持一致了。

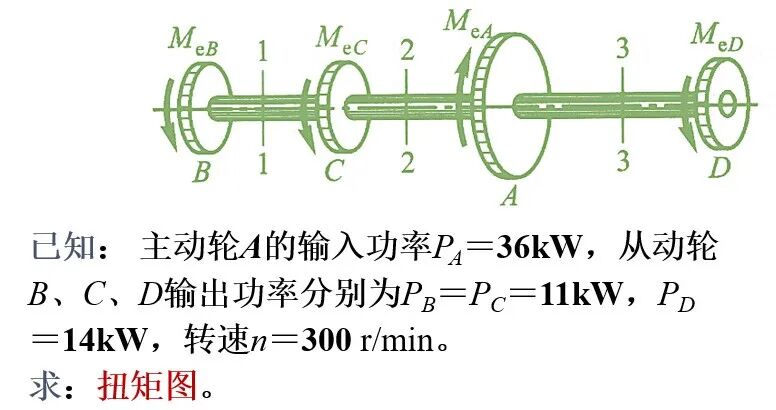

老师傅:来,练练手。看这个轴系:主动轮 A 输入 ,从动轮 B、C 分别输出 , 输出 ,转速 。
第一步:算外力矩小生:
同理算得: , 。
老师傅的“自查”提醒: 在求内力前,先看外力稳不稳。
功率守恒:输入给轴的功率: ;轴输出的功率: 。账目对等。 力偶矩平衡: 。 只有外力平衡了,轴才不会发生角加速度,咱们的静力平衡方程才有意义。

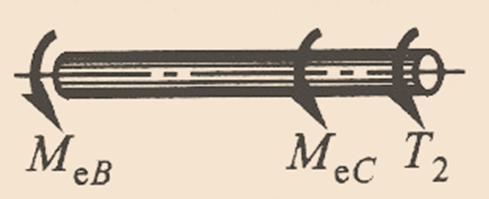

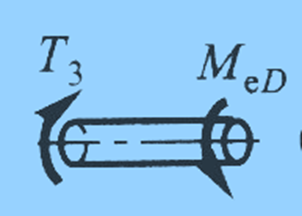

第二步:分段求扭矩(图 24-26)

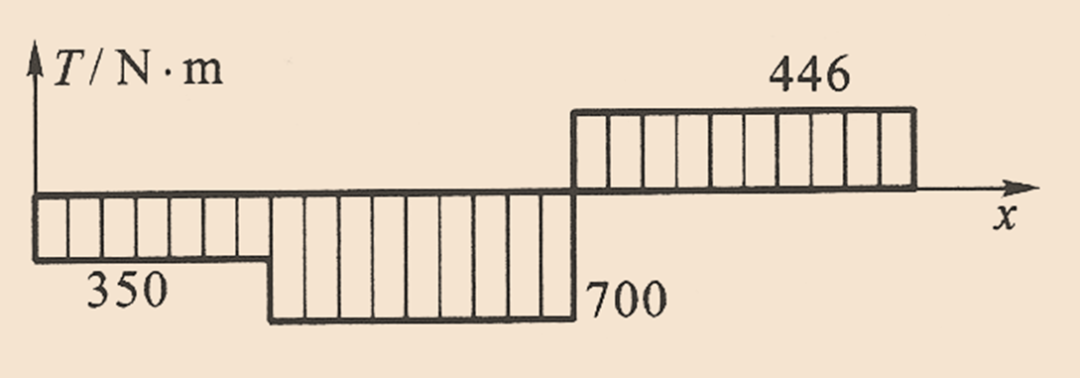

第三步:画扭矩图(图 28)小生:把这些值画在轴线下方的坐标系里。嘿!这图就像是轴的“心电图”,哪个位置最憋屈,一目了然!

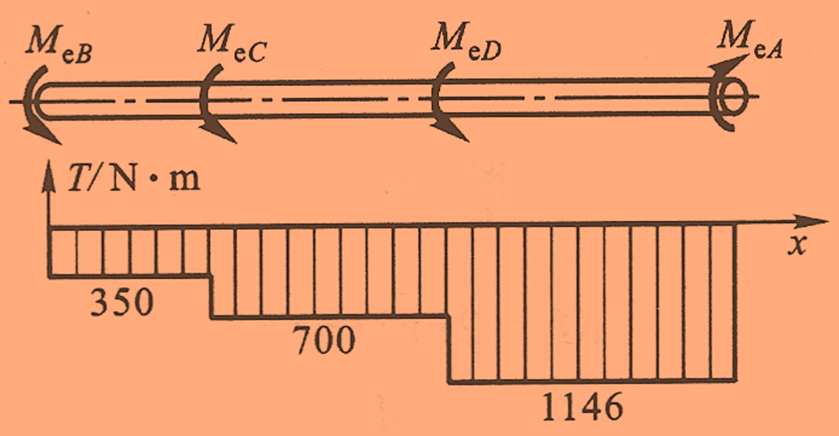

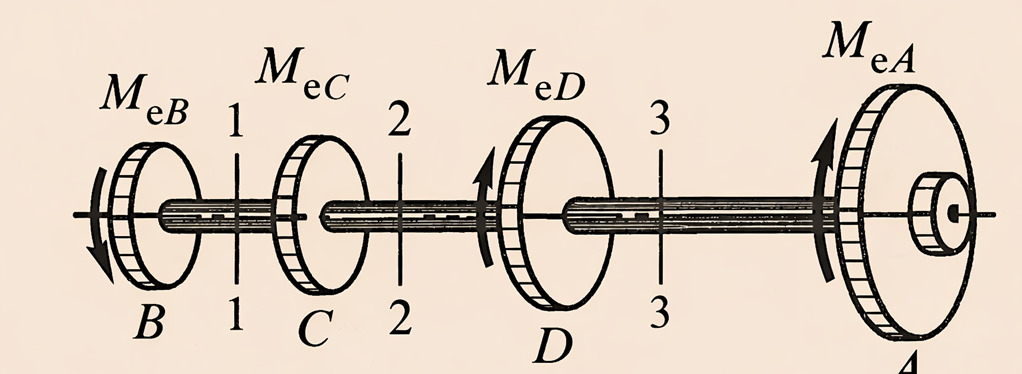

老师傅:做得好。现在给你出个思考题:如果我把输入动力的 A 轮和最右边的 D 轮调换个位置,扭矩图会变吗?

小生:(低头心算)……天呐!如果把 A 轮挪到最右边,那中间段的扭矩就会变成 B+C+D 的总和,也就是输入扭矩 !
老师傅:看出了吧?最大扭矩直接从 700 飙升到了 1146,增加了 67%!同样的电机,同样的齿轮,仅仅是因为排布位置不当,你的轴可能就当场拧断了。
小生:受教了。原来优秀的工程师不仅要会算数,还要会“排兵布阵”,让扭矩在轴内部尽可能地“对冲”,而不是一味地“累加”。
本章小结:
