Hypermesh基础操作32（结果输出形式及控制）
本次分享主要内容：介绍在Hypermesh计算结果输出形式及控制。 对于新手或是长时间使用Hypermesh中的自带求解器Optistruct计算静力、模态类型模型的工程师，很多时候对于结果输出会变得习以为常，所有仿真软件都一样，会有默认输出结果，比如位移、应力、应变等，这些基本都能日常工作需求，正因此，我们也会容易陷入不再了解结果输出控制之类的困境。 本次就Optistruct模块中输出控制及输出形式进行分享。 在Hypermesh中控制输出的地方有两个，一个是control cards中的GLOBAL_OUTPUT_REQUEST，另一个是任意一个loadstep下的OUTPUT。这两个控制差别不大，只是有些输出变量会有所不同，GLOBAL_OUTPUT_REQUEST中的变量可能会更多一些。 当中的变量就包含SPCF、CSTRESS、ACCELERATION等，除了默认输出的DISPLACEMENT和STRESS，其他变量输出需要进行事先勾选，才能在结果中显示。 使用Optistruct计算模型，默认的结果文件为.h3d格式，之前的文章（为什么你的ABAQUS计算结果无法在Ncode中计算？）中也提到过结果文件类型的用法，如果我们还要计算疲劳，使用.op2文件格式会更稳妥些，Ncode软件更容易识别文件数据。 而这些计算结果文件类型的控制都在变量下方的FORMAT里选择，常用的有H3D、OUTPUT2以及PUNCH格式，这里的OUTPUT2就是.op2文件，而PUNCH格式为.pch文件，该文件能直接用文本打开。 对于特定单元或节点的输出同样可以控制，以PUNCH类型为例，在输出DISPLACEMENT前需要预先设置一个包含节点的set，在最终输出时仅会输出该set下的所有节点的DISPLACEMENT值；而输出STRESS前需要预先设置一个包含单元的set，在最终输出时仅会输出该set下的所有节点的STRESS值。 同样，其他结果输出格式类型也是如此操作，根据需求进行定义即可。 PS：掌握输出变量及类型可以更加定向控制结果输出，减少结果文件的占用空间以及输出关注区域结果，尤其在处理大量计算结果数据上能够帮我们节省许多时间。 来源：SimYoungC

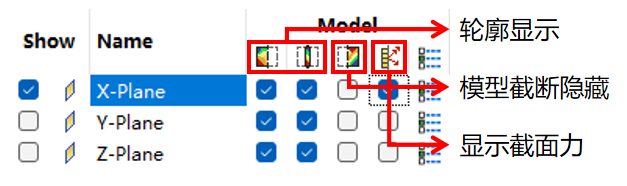

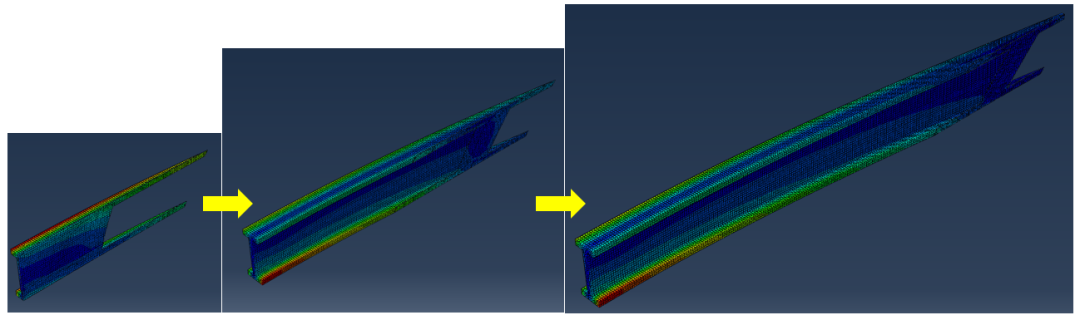

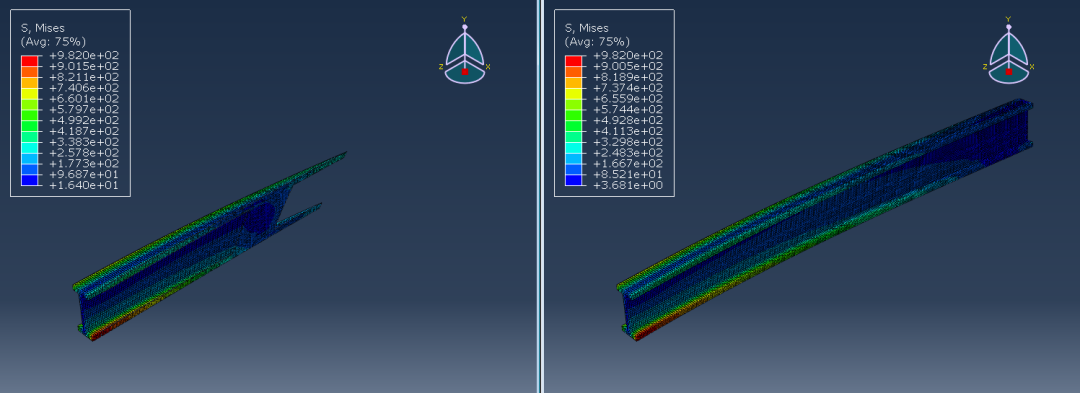

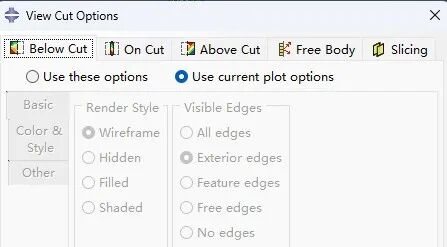

图标即可进行操作，打开该功能最基础的显示是截断模型，对于单个简单物体来说该功能用途较小，对于复杂构建，如有内腔的情况则能通过该功能进行查看内部场变量情况。

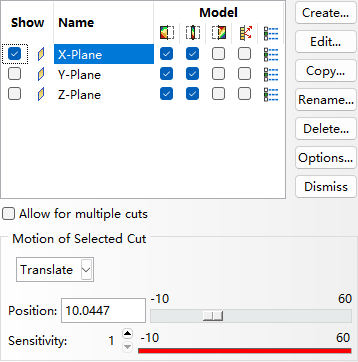

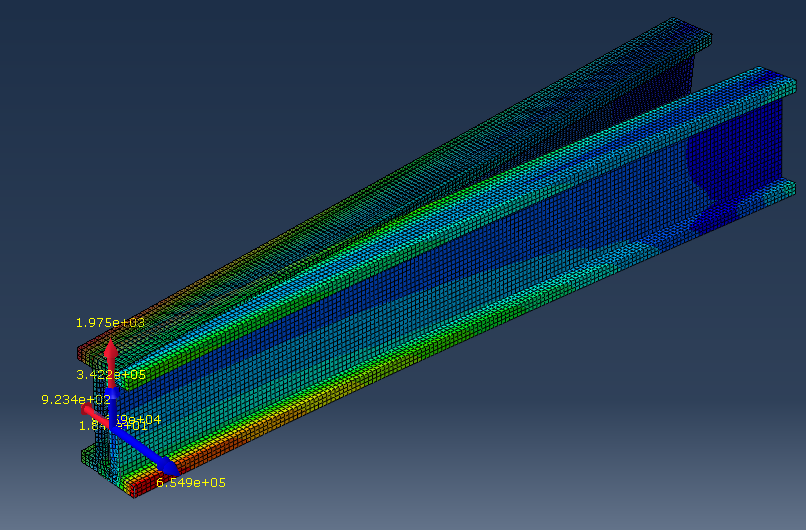

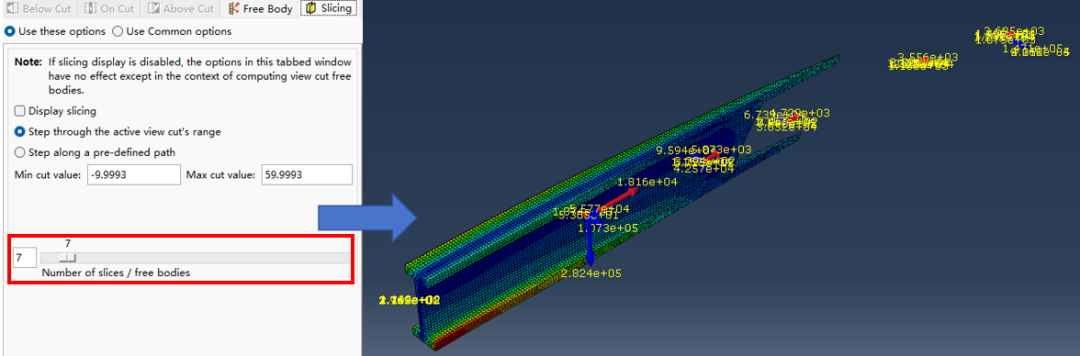

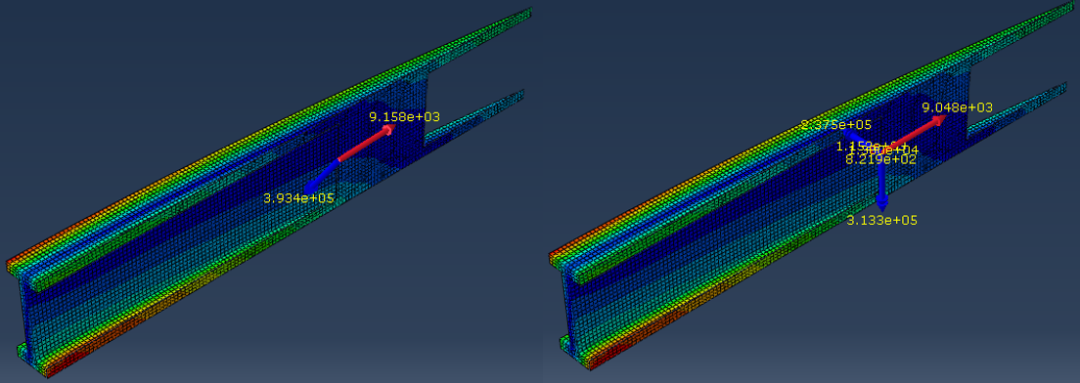

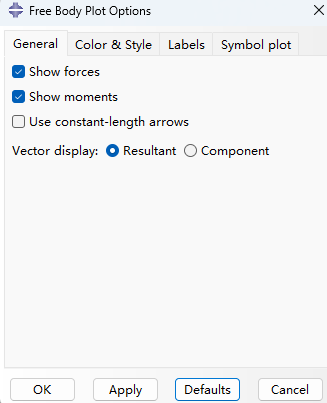

中可以进行控制。默认情况是1，可以调节适当个数，过多的话会有点卡屏，此时显示的截面力是整体模型下情况。
