机器人运动机构在长期交变载荷下易发生疲劳破坏，结构设计上如何从根源上提高疲劳寿命？

机械狗社区David

5月前浏览734

问题：机器人运动机构在长期交变载荷下易发生疲劳破坏，结构设计上如何从根源上提高疲劳寿命？

简答参考：消除尖角与截面突变，采用大圆角过渡，优化受力路径，选用高疲劳强度材料，降低局部应力峰值。

知识拓展

优化几何设计

避免应力集中：采用平滑流线型设计，减少孔洞、凹槽等突变特征。
增大过渡圆角：关键受力部位使用大半径圆角，分散应力分布。
均匀传力路径：设计连续受力结构，避免载荷局部聚集。

材料选择与处理

选用高疲劳强度材料：如高强度合金钢、钛合金或复合材料。
表面强化处理：通过喷丸、渗碳、氮化等工艺提高表面抗疲劳性。
控制内部缺陷：采用纯净度高的材料，减少夹杂、气孔等微观缺陷。

制造工艺控制

减少残余应力：优化焊接、热处理工艺，避免加工硬化区域。
提高表面光洁度：关键部位精密加工，降低表面微裂纹萌生风险。
装配精度保障：确保部件对中良好，避免附加弯曲或扭转应力。

结构分析与验证

疲劳仿真分析：利用有限元软件模拟交变载荷下的应力分布，识别薄弱点。
疲劳试验测试：通过实际工况模拟试验（如振动台、循环加载）验证设计寿命。
健康监测设计：集成传感器实时监测应力、裂纹，实现预警与维护。

使用与维护策略

载荷谱优化：根据实际工况调整运动参数，避免共振或超载运行。
定期检测维护：通过无损检测（如超声、涡流）早期发现疲劳裂纹。
设计冗余安全系数：对关键部件预留寿命余量，延长整体服役周期。

相关案例

工业机器人手臂关节设计

问题
关节连接处存在尖角与截面突变，在长期往复转动中易产生应力集中，导致疲劳裂纹。
改进措施
采用大圆弧过渡设计，优化力传递路径，选用高强度合金钢（如42CrMo），并通过有限元分析降低局部应力峰值，使疲劳寿命提升约40%。

AGV（自动导引车）底盘悬挂系统

问题
底盘与悬挂连接部位因截面突变，在频繁启停和路面振动下出现疲劳断裂。
改进措施
重新设计受力结构，将直角焊缝改为平滑曲线过渡，采用高疲劳强度的铝合金材料，并增加局部加强肋，使应力分布更均匀，疲劳寿命延长至原设计的2倍。

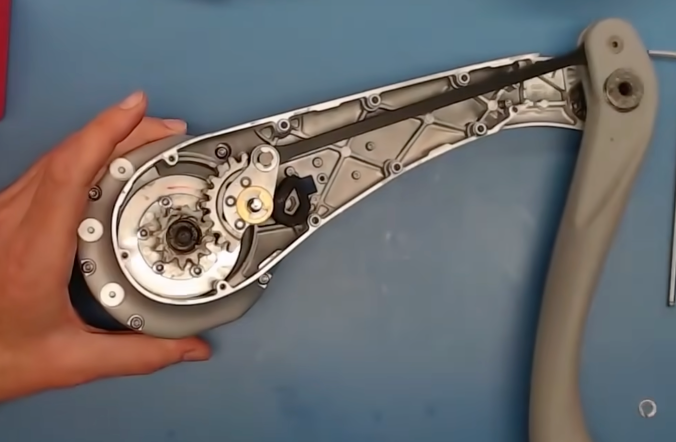

仿生机器人腿部连杆机构

问题
连杆节点处因加工尖角导致应力集中，在动态载荷下发生疲劳破坏。
改进措施
采用整体式锻造工艺消除尖锐棱角，优化连杆形状以改善受力路径，选用钛合金（TC4）提高材料疲劳强度，并通过表面喷丸处理进一步降低应力峰值，疲劳寿命提升约60%。

名词定义

疲劳破坏：材料在交变应力作用下，即使应力低于抗拉强度，经多次循环后仍发生的断裂现象。
交变载荷：大小和方向随时间周期性变化的载荷。
结构设计：根据功能需求，通过计算与分析确定构件形状、尺寸与材料配置的过程。
截面突变：构件截面形状或尺寸发生突然变化，易导致应力集中。
圆角过渡：在零件尖角处采用弧形曲面连接，以平滑应力分布。
受力路径：外力在结构内部传递的路径，优化可使载荷分布更均匀。
疲劳强度：材料在交变载荷下抵抗疲劳破坏的最大应力值。
应力峰值：构件局部区域出现的应力最大值，通常位于几何突变处。

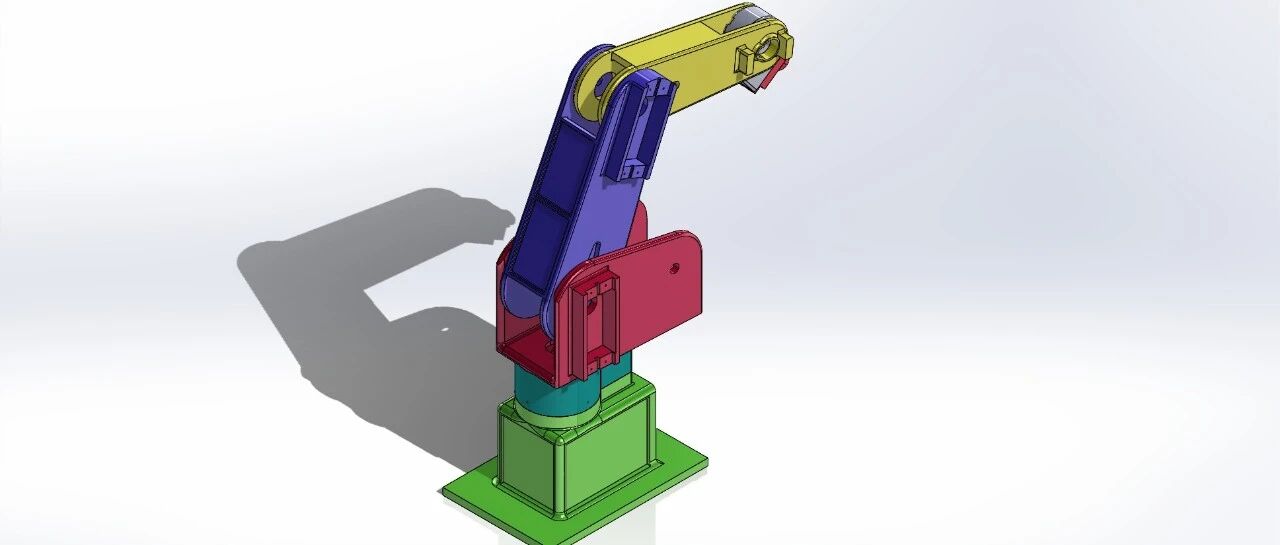

【机器人】4个旋转关节4自由度机械臂简易模型3D图纸 Solidworks设计
