显式动力学四十余载传奇：LS-DYNA在ANSYS生态下的全新进化

仿真圈

4月前浏览1630

关注

自ANSYS于2019年完成对LSTC公司的收购后，LS DYNA这款在显式动力学领域叱咤风云四十余年的求解器，正经历着从"独立王者"到"生态融合"的深刻蜕变。如今，通过ANSYS Workbench平台的深度集成，LS DYNA不再是命令行时代的"黑箱工具"，而是成为广大工程师触手可及的高效仿真利器。本文将深入解析这一融合带来的变革性体验，以及LS DYNA的核心功能体系。

一、融合架构：从独立求解器到Workbench原生模块

1. 无缝集成的三大入口

在最新版ANSYS Workbench中，LS DYNA以三种形态存在，满足不同层次用户需求：

入口一：Mechanical中的LS DYNA模块

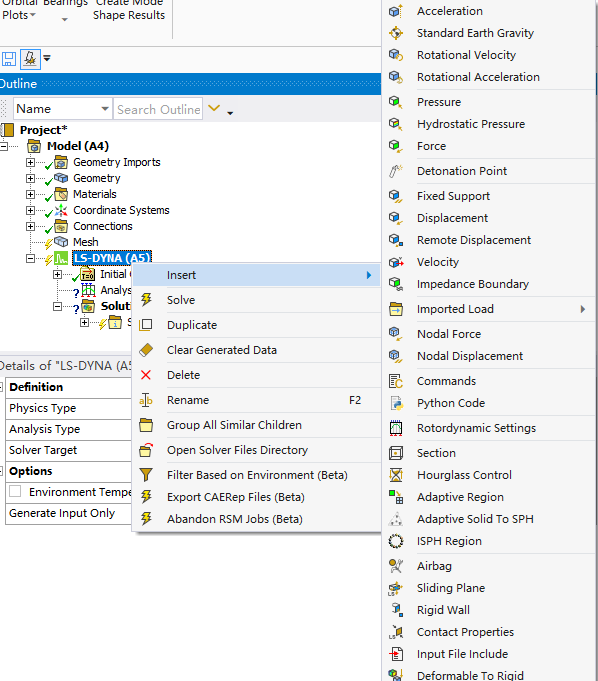

这是最常见的使用方式。用户在Project Schematic中直接拖拽"LS DYNA"模块到工作流，即可在熟悉的Mechanical界面中完成90%的前处理设置。几何模型、材料属性、网格划分、边界条件等操作与Static Structural模块几乎一致，显著降低了学习门槛。ANSYS将LS DYNA的关键字卡片（Keyword）转化为直观的树状菜单，例如"Analysis Settings"下可直接设置求解时间、时间步长控制、能量控制等核心参数。

入口二：Explicit Dynamics模块的LS DYNA求解器选项

在Workbench的Explicit Dynamics模块中，用户可在求解器选项中切换至LS DYNA引擎。这一设计让用户无需改变现有建模习惯，即可调用LS DYNA强大的显式算法，特别适合已熟悉ANSYS Autodyn但希望尝试LS DYNA特定功能的用户。

入口三：独立K文件工作流

对于资深用户，Workbench仍保留"Import LSDYNA Input File"模块，支持直接导入和编辑K文件。这一"双轨制"设计既照顾了新手，又尊重了传统，是ANSYS融合策略的精妙之处。

2. 统一数据链路与参数化生态

深度融合的最大价值在于数据流的贯通。LS DYNA模型现在可以：

- 与Mechanical APDL共享材料库：在Engineering Data中定义的材料（包括Johnson-Cook、Mooney-Rivlin等高级模型）可直接用于LS DYNA分析，无需重复定义

- 继承SpaceClaim/DesignModeler的几何参数：几何尺寸变更会自动传递到LS DYNA模型，支持基于DX（DesignXplorer）的优化设计

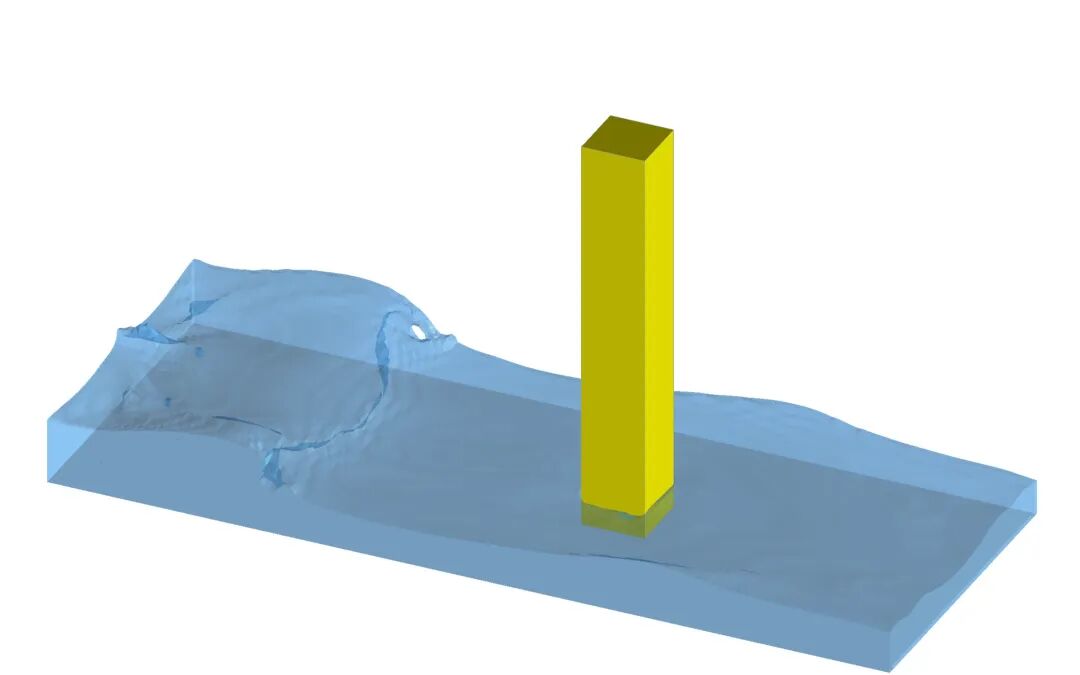

- 与Fluent/CFX进行System Coupling：通过Workbench的耦合场接口，实现LS DYNA结构与ANSYS流体求解器的双向流固耦合

这种生态整合意味着，工程师可以在同一项目中完成"隐式预应力分析（Mechanical）→显式冲击分析（LS DYNA）→参数优化（DX）"的全流程，而无需格式转换或数据导出。

二、前处理革新：Mechanical界面的LS DYNA专属定制

1. 智能接触向导

LS DYNA以接触算法复杂著称，但在Workbench中，这一过程被大幅简化。当用户在Mechanical中定义接触时，系统会自动识别LS DYNA支持的接触类型：

- 自动接触探测：导入装配体后，Mechanical自动检测接触对，并推荐合适的LS DYNA接触类型（如对于壳体碰撞推荐CONTACT_AUTOMATIC_SINGLE_SURFACE）

- 参数映射转换：用户设置的"接触刚度"、"穿透容差"等参数，后台自动转换为LS DYNA关键字中的SLSFAC、PENOPT等变量

- 侵蚀接触可视化：对于涉及材料失效的模型，可在接触设置中直接启用Eroding选项，并在图形窗口以红色高亮显示潜在侵蚀区域

2. 材料模型的向导式配置

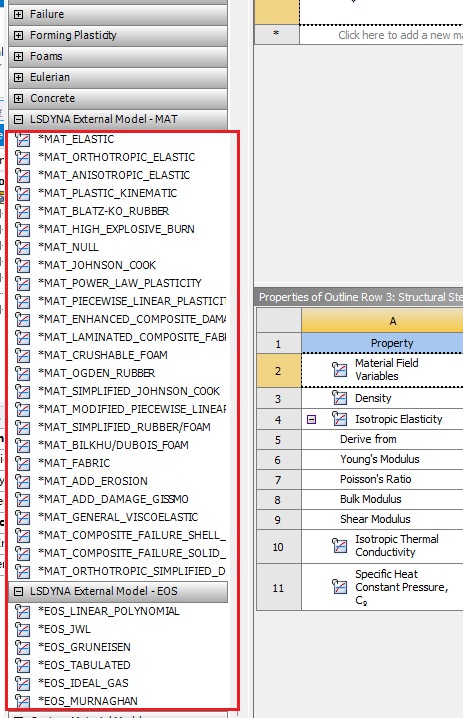

LS DYNA拥有超过300种材料模型，Workbench通过"材料行为"（Material Behavior）树状菜单将其系统化组织：

- 失效准则集成：在材料属性中，除了定义本构关系（如Plasticity-Kinematic），还可直接添加失效模型（如Johnson-Cook Failure、Gurson损伤），系统会自动生成对应的MAT_ADD_EROSION关键字

- 状态方程（EOS）配置：对于炸药、流体等材料，用户无需手动编写EOS参数，只需在材料属性中选择"Equation of State"类型（如JWL、Gruneisen），并填入实验参数即可

- 材料卡片预览：在提交求解前，可通过"Export LSDYNA Keyword"功能预览生成的MAT段代码，既保证了易用性，又不失透明性。

3. 网格技术的双向增强

Workbench的网格划分能力为LS DYNA带来了质的飞跃：

- 六面体主导网格（Hex Dominant）：对于LS DYNA常用的单点积分实体单元，六面体网格能显著降低沙漏模式。Workbench的自动网格划分算法可复杂几何生成高质量六面体网格。

- 壳单元偏移（Shell Offset）：在定义薄壁结构（如汽车车身）时，Workbench自动处理壳单元的偏置（Top/Bottom/Middle），并正确映射到LS DYNA的NLOC参数，避免接触穿透。

- 局部网格加密：利用Workbench的"Body of Influence"和"Sphere of Influence"功能，可在碰撞接触区域自动细化网格，而在远离变形区保持粗网格，实现计算效率与精度的平衡。

三、求解与监控：Workbench化的作业管理

1. 求解器配置的图形化

在Mechanical的"Analysis Settings"中，LS DYNA的核心控制参数被重新组织为直观的选项卡：

- 时间步控制（Time Step Control）：用户只需设置"Initial Time Step"和"Mass Scaling"选项，后台自动生成CONTROL_TIMESTEP关键字。质量缩放系数通过滑块调节，实时显示预估的质量增加比例。

- 输出控制（Output Controls）：通过勾选框选择需要输出的变量（应力、应变、损伤、接触力等），系统自动配置DATABASE_EXTENT_BINARY，避免生成庞大的结果文件。

- 并行计算设置：在"Solve Process Settings"中，通过下拉菜单选择SMP（共享内存）或MPP（分布式并行）模式，并指定计算核心数，无需手动编写启动脚本。

2. 求解过程的实时监控

Workbench为LS DYNA提供了原生的求解监控面板：

- 能量平衡曲线：实时绘制动能、内能、沙漏能、接触能耗的时间历程曲线，帮助用户快速判断模型稳定性。当沙漏能占比超过10%时，系统会自动发出警告。

- 时间步长监控：显示最小单元时间步长的变化趋势，若因单元畸变导致步长骤降，可及时中断计算调整网格。

- 接触穿透检测：在求解过程中实时显示最大穿透量，若超过壳体厚度，立即提示接触设置问题。

这种"可视化监控"彻底改变了传统LS DYNA"提交后盲目等待"的体验，工程师可及时发现模型问题，避免数小时计算资源的浪费。

四、后处理融合：Mechanical与LS-PrePost的双剑合璧

1. Mechanical后处理的原生支持

计算完成后，结果文件（D3Plot）自动加载到Mechanical的后处理器中，提供：

- 标准结果查看：位移、速度、加速度、应力、应变等云图和曲线，操作与Static Structural完全一致

- 失效单元可视化：自动识别被删除的失效单元，以透明或特定颜色显示，便于观察裂纹扩展和材料侵蚀过程

- 截面与探测点：利用Workbench的"Construction Geometry"功能，在模型上创建截面或探测点，提取LS DYNA计算结果的截面力、点数据时间历程。

2. LS-PrePost的深度联动

对于LS DYNA特有的高级后处理需求，Workbench提供了与LS-PrePost的无缝衔接：

- 一键启动：在Mechanical结果界面点击"Open in LS-PrePost"，自动加载当前结果文件，并保留所有模型设置

- 粒子追踪（Particle Tracking）：在LS-PrePost中分析SPH或ALE粒子的运动轨迹，然后以图片或动画形式返回Workbench报告

- 截面切割（Slicing）：对复杂结构进行任意平面切割，观察内部应力波传播或损伤分布，截图自动同步到Workbench项目报告

- 数据对比：支持将LS DYNA结果与实验数据、其他ANSYS求解器结果（如Autodyn）进行同窗口对比，生成专业评估报告。

五、高级功能：融合生态下的创新应用

1. 隐式-显式顺序求解（Implicit-Explicit Sequential）

这是Workbench融合带来的杀手级功能。在汽车碰撞分析中，通常需要先进行重力加载（静态），再进行碰撞（动态）。传统方法需要手动转换应力状态，而在Workbench中：

- 在Project Schematic中连接Static Structural模块与LS DYNA模块

- Static Structural完成重力加载后，自动将应力、应变结果映射为LS DYNA的初始状态（INITIAL_STRESS_SOLID等关键字后台自动生成）

- LS DYNA在此基础上进行显式冲击分析，实现"零冲击"的平滑过渡

这一流程在Workbench中完全自动化，避免了手动编写INTERFACE_SPRINGBACK等复杂关键字。

2. 基于DX的优化设计

利用Workbench的DesignXplorer模块，可对LS DYNA模型进行参数优化：

- 参数定义：将板厚、材料参数、焊缝位置等定义为输入参数，将最大侵入量、峰值加速度等作为输出参数

- DOE与响应面：自动执行数十次LS DYNA计算，构建响应面模型，快速识别关键影响因子

- 多目标优化：在轻量化和安全性之间寻找帕累托最优解，直接指导工程设计

3. 与Twin Builder的数字孪生

ANSYS的最新战略是将LS DYNA与Twin Builder结合，构建基于仿真的数字孪生：

- 利用LS DYNA生成碰撞、冲击的"仿真数据"

- 在Twin Builder中构建降阶模型（ROM），实现毫秒级实时预测

- 将物理传感器数据与LS DYNA仿真模型融合，实现结构健康监测和剩余寿命预测

通过Workbench平台的深度赋能，LS DYNA保留了其强大的求解内核，同时获得了现代CAE软件应有的易用性和生态整合能力。对于工程师而言，这意味着更低的入门门槛、更高的工作效率，以及更广阔的仿真创新空间。

而掌握Workbench集成环境下的LS DYNA，就是掌握了应对高速碰撞、爆炸冲击、极端变形等最严峻工程挑战的钥匙。无论是汽车安全工程师、国防科研工作者，还是消费电子可靠性专家，都能在这一融合平台上找到属于自己的仿真解决方案。
