FLUENT 热仿真实战：解码轮毂电机热管理核心特性

在新能源汽车电驱动系统轻量化、直驱化的技术迭代趋势下，轮毂电机凭借高集成度、空间利用率优异、传动损耗低等核心优势，成为下一代分布式驱动系统的核心研发方向。而高功率密度设计带来的温升管控难题，是制约电机输出性能、服役寿命及运行安全性的关键技术瓶颈。

FLUENT仿真平台，针对轮毂电机开展自然冷却工况下的稳态热仿真分析，还原实车运行边界条件，精准解析核心部件温度场分布特征。

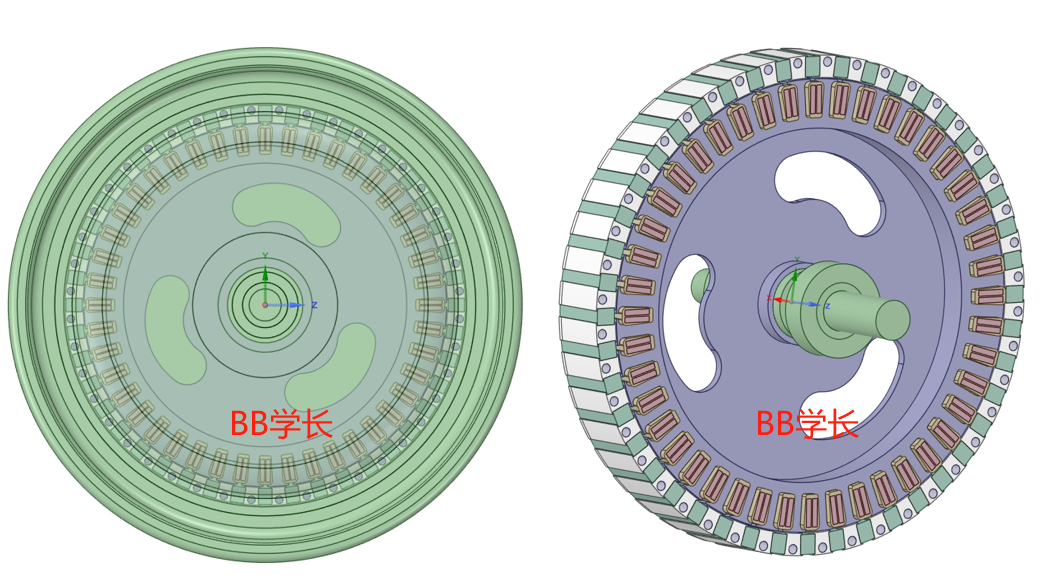

• 依据轮毂电机复刻定子铁芯、转子绕组、机壳、永磁体四大核心部件几何结构，精准还原部件装配间隙、材料热物性参数（导热系数、比热容、密度）及换热边界条件。

• 基于电机额定工况设定发热功率、环境温度等关键参数，真实模拟电机内部热量产生、传导、对流扩散的全流程。

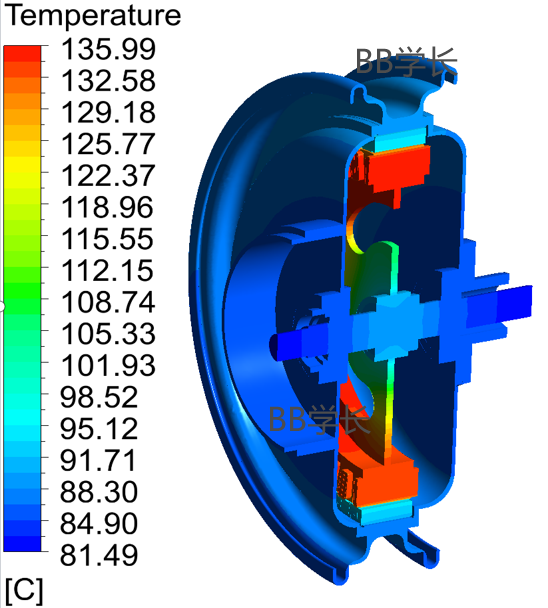

从温度云图视觉特征来看，电机内部呈现明显的“核心高温-中层过渡-外层散热”梯度分布，热量由内向外逐级传导扩散，自然对流散热的局限性在高温区域体现得尤为突出，结合量化数据可深度拆解各部件热特性：

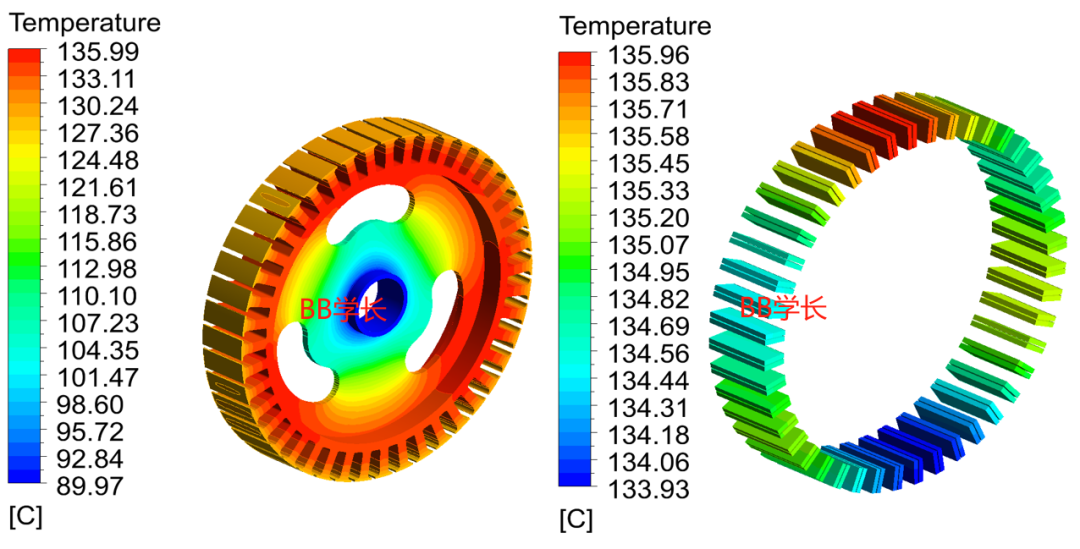

核心热源区：定子与绕组

该区域温度区间集中在133.11℃-135.99℃，温度波动幅度极小，热分布相对均匀，峰值温度达135.99℃，平均温度130.00℃，逼近常规B级绝缘材料的耐热极限，是制约电机持续大功率输出的关键卡点。

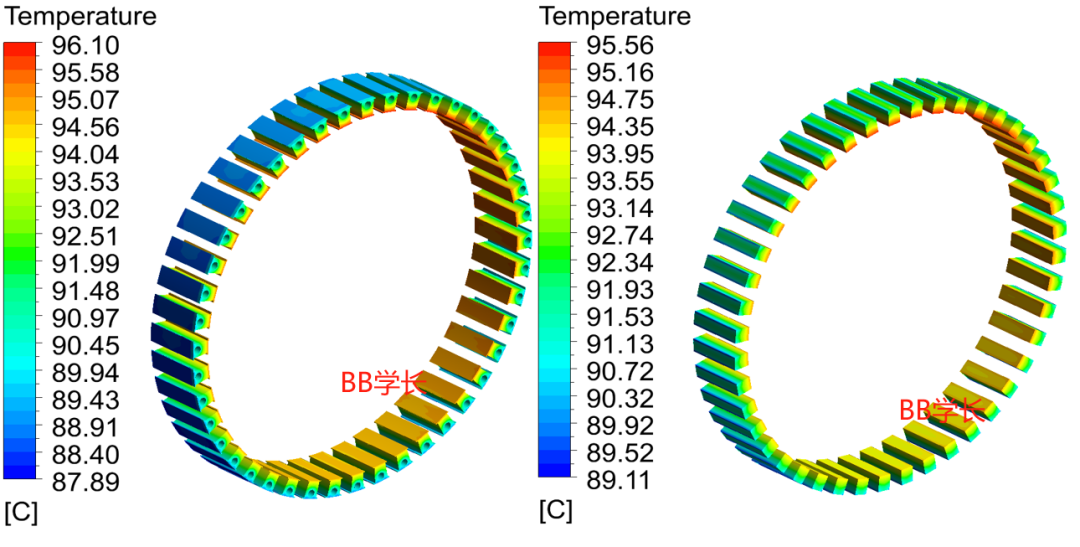

中间过渡区：转子与永磁体

整体处于中温区间，二者温升趋势高度相近。转子峰值温度96.06℃、平均温度92.33℃，温度跨度87.89℃-96.10℃；永磁体峰值温度95.53℃、平均温度93.03℃，温度跨度91.13℃-95.56℃。

外层散热区：机壳

该区域峰值温度89.33℃，平均温度仅88.00℃，温度跨度81.49℃-89.33℃，整体温度偏低且分布平缓，充分说明机壳具备充足的散热潜力，但当前内部热传递路径不畅，导致高温核心区热量无法快速疏导至机壳散出，整机热阻偏高。

本案例为全流程可复现的工程级仿真案例，覆盖：

建模 → 多面体网格 → Fluent 设置  → 后处理 → 完整报告输出

适合人群：

• 电机设计 / 热管理工程师
• 研究生 / 本科生毕业设计
• 企业项目仿真支撑
• 期刊 / 专利仿真成果定制
