奥迪e-tron BMS系统分析

电力电子技术与新能源

6月前浏览601

奥迪e-tron BMS系统分析

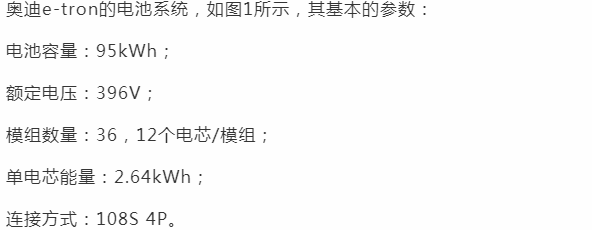

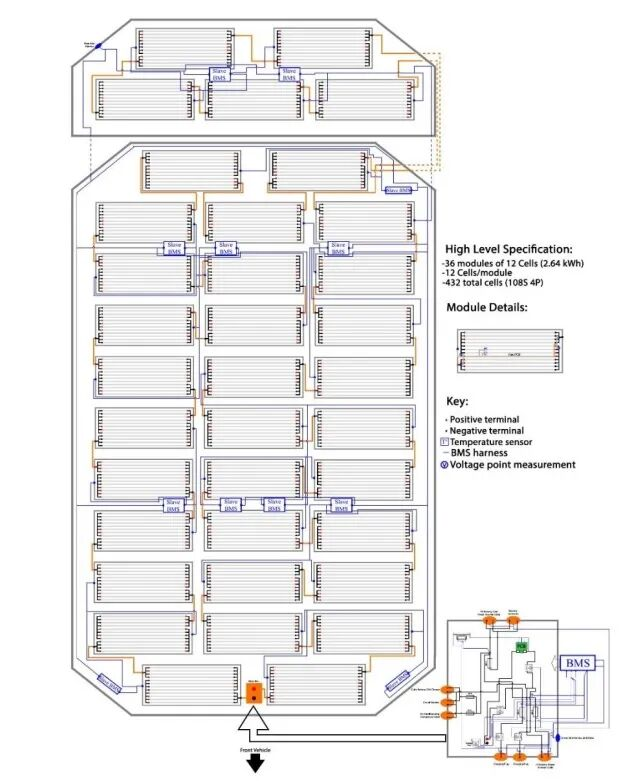

图1 电池系统结构图

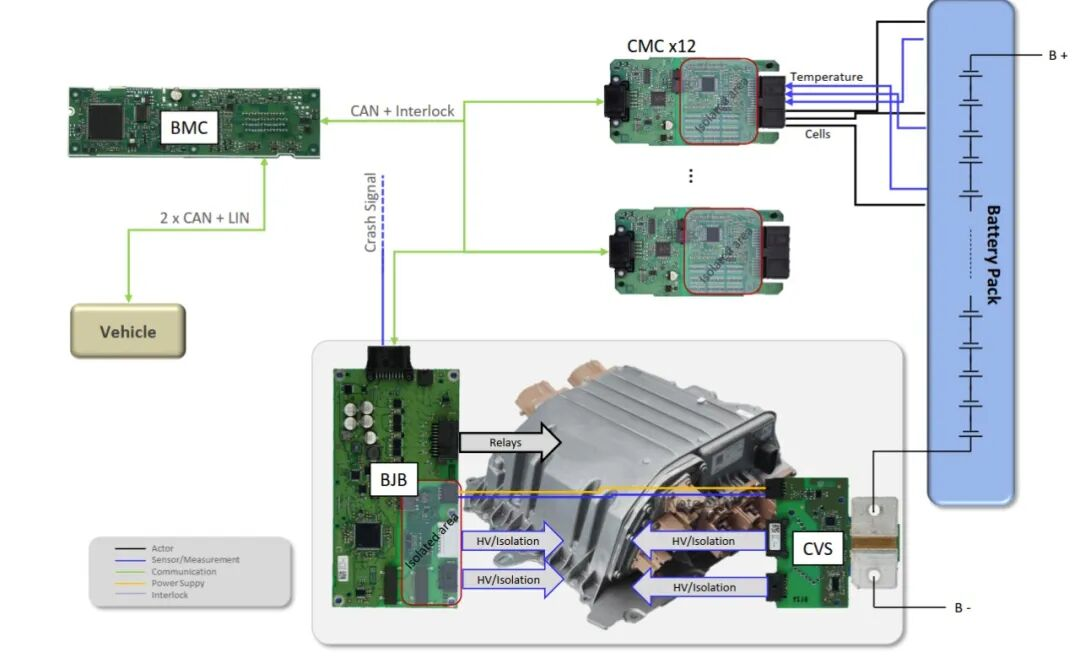

在图1的右下角是BMS，它是由一个电池管理控制器(BMC)，12个电池模组控制器(CMC),电池接线盒(BJB)和电流电压传感器(CVS)组成，详细的结构如图2所示，另外整个BMS是由Marquardt和Dräxlmaier提供的。

图2 BMS

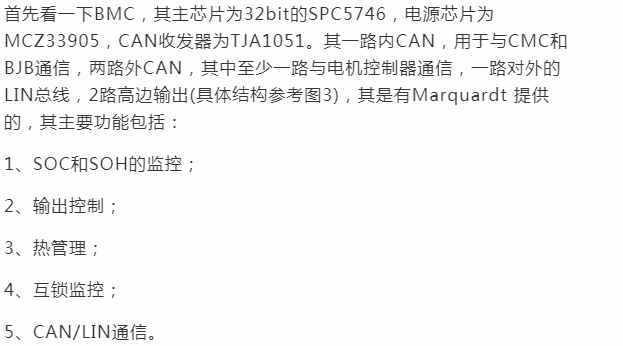

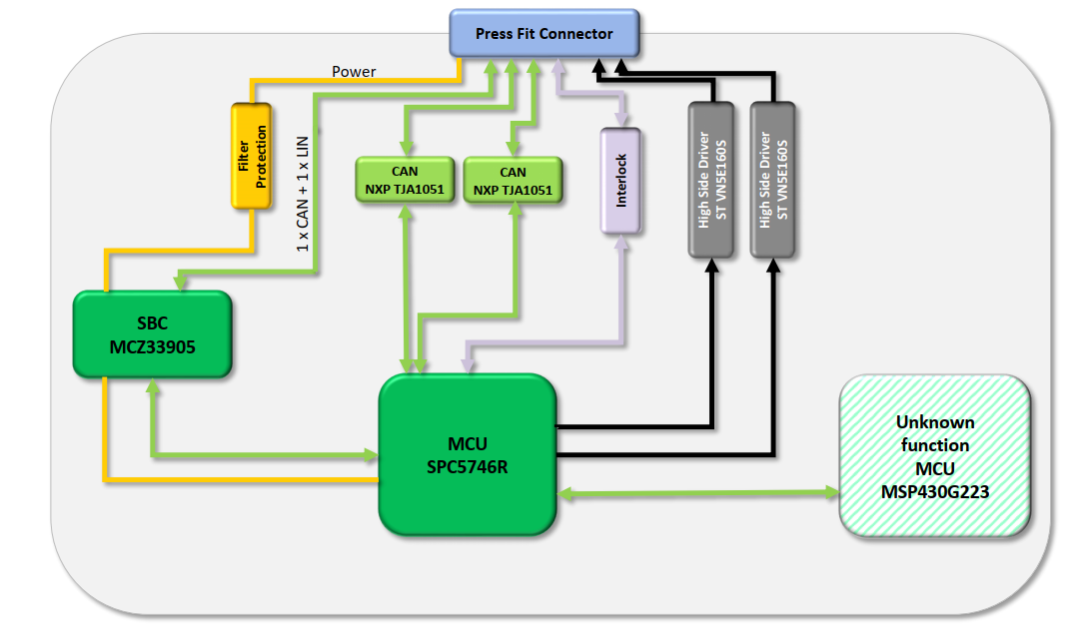

图3 BMC结构图

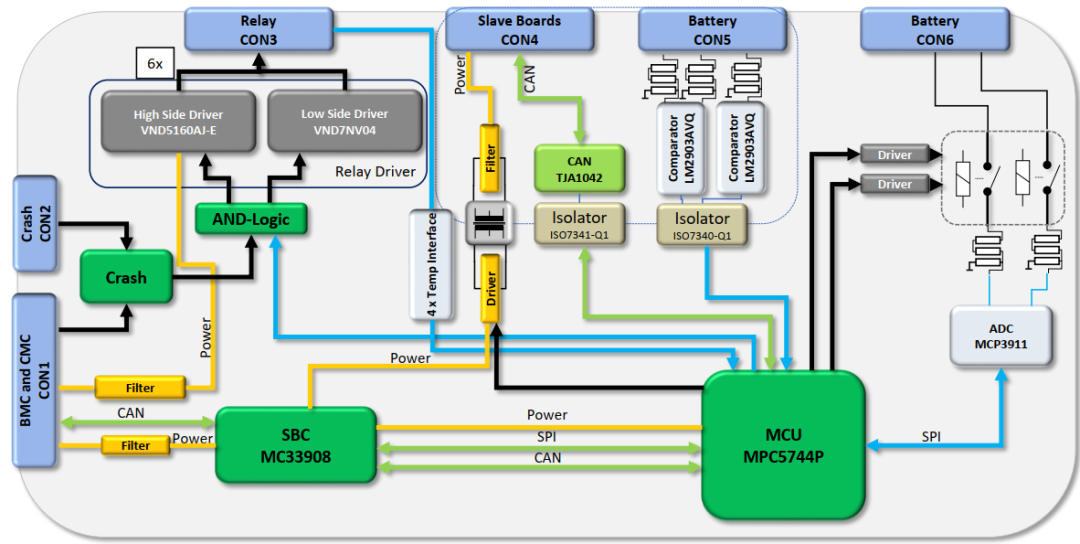

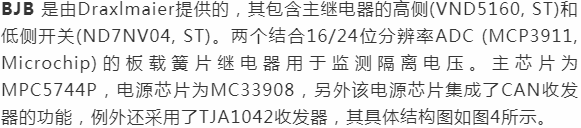

图4 BJB结构图

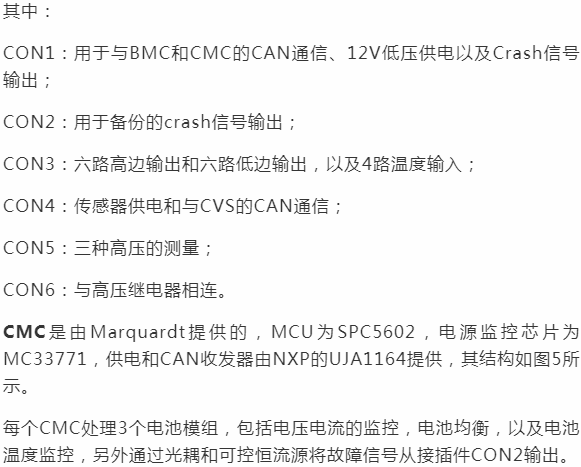

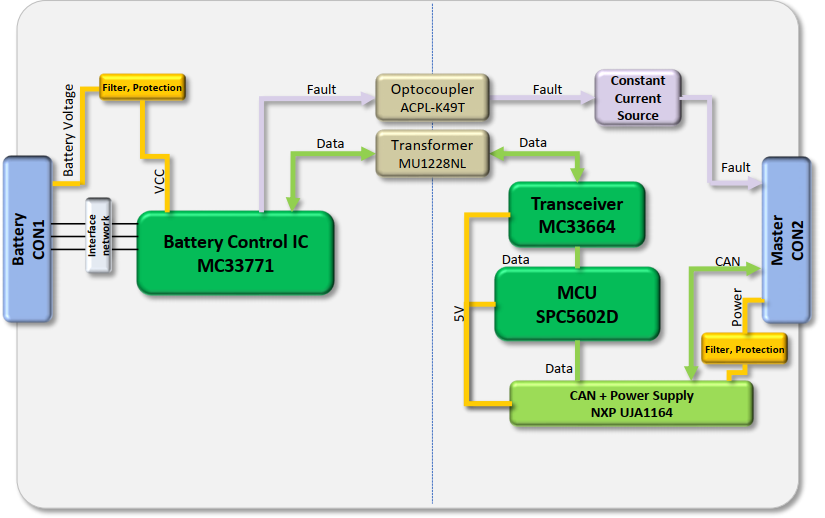

图5 CMC结构图

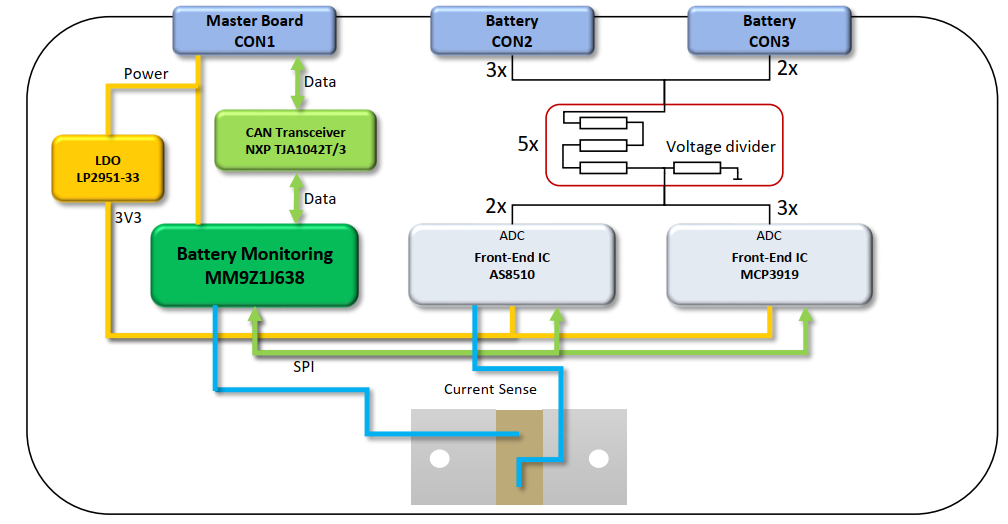

最后看一看 CVS ，CVS是由Draxlmaier提供的，其具有5个同步高压测量(利用AS8510和MCP3919)和两个冗余电流测量(MCP3919和MM9Z1J638BM2EP)。数据处理由电池监测传感器(MM9Z1J638BM2EP，freescale)管理，详细结构如图6所示。

图6 CVS的结构图

说明：本文来源网络；文中观点仅供分享交流，不代表本公众号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。

来源：电力电子技术与新能源
