管道流体诱导振动研究:挑战与解决方案——基于节流孔板振动分析的综述

5月前浏览518



引言

YIDUO

TECH



体诱导振动(FIV)是石化、核电、高压管道系统疲劳、泄漏与突发失效的核心诱因。节流孔板管段易因压差、涡脱与回流引发共振,风险隐蔽且难以预测。传统湍流与流固耦合分析效率低、周期长,严重限制工程应用。

为此,研究通过CFD(Computational Fluid Dynamics)和FSI(Fluid-Structure Interaction)方法,对管道流致振动分析流程进行系统化优化与自动化构建,将高精度数值求解转化为可复用、可落地的工程工具链,为高压管道振动防控提供标准化解决方案。



技术架构:CFD–FSI一体化集成



CFD模块独立集成,支持结构网格无缝导入;启用FSI后,自动新增流体域与耦合交互设置,界面统一、操作兼容。



流体域与结构域精准定义;



适配k-ε、RSM等湍流模型;



耦合面自动生成;



振动模态与频率响应分析。

全程保留常规建模与材料定义流程,工程人员快速上手。

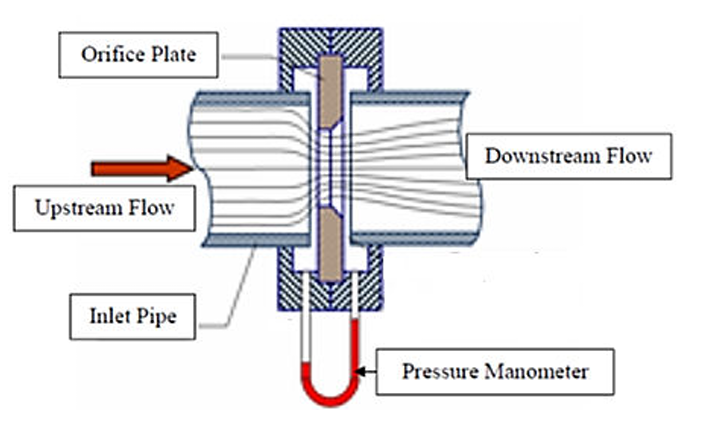

图1 孔板安装和操作



分析策略:顺序耦合CFD–FSI方法

研究采用工业界主流顺序耦合CFD-FSI策略,先流体后结构,稳定高效:

01

CFD瞬态流体分析

模拟节流孔板上下游压差与涡脱行为,求解速度场、压力场与涡量场,可稳定处理Re>4000高湍流工况。

02

FSI结构振动分析

基于CFD压力场精准映射,计算管道应力、应变及振动模态。系统内置自动化机制:按不同Re自适应网格、自动配置边界与swirl条件,将流体载荷实时传递至结构模态分析,显著降低了多参数湍流分析的人为误差。



CFD–FSI

核心机理:孔板涡脱与湍流控制






节流孔板β比值(孔径/管径)是FIV关键控制参数。通过Element Deactivation/Activation技术实现涡脱模拟:


Part.1

在孔板下游区域,自动捕捉分离流与回流区。

Part.2

使用RSM湍流模型处理非各向同性应力

Part.3

未激活元素在振动阶段被赋予“软化属性”,避免数值不稳定

该方法可有效保障高Re湍流计算收敛性,真实还原涡脱诱导振动的物理特性

以Zanker孔板为例,其多孔结构可显著抑制管内旋流效应,外径与孔径配比直接影响湍流稳定性与振动水平,是工程振动控制的优选结构方案




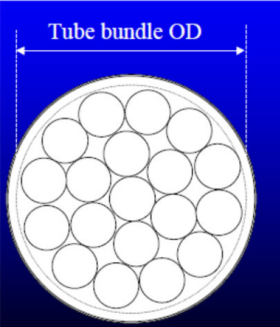

图2  Zanker孔板



技术创新:物理场驱动的智能分析



CFD 核心创新在于:结合vorticity场分析与用户子程序开发,实现流致振动响应全流程自动化监控,摆脱传统经验依赖

01


在孔板下游布设速度、压力传感器节点。

02


vorticity达到临界值时自动触发模态分析

03


振动阶段以频率响应控制模拟终止。

该机制摆脱了传统分析对经验Re值的依赖,让FIV分析由物理场真实驱动,更贴合实际工况。不同β比值对比显示:低β(如β=0.2)流速梯度更陡、涡脱更强,高β(如β=0.5)流速更平缓、振动激励更弱。

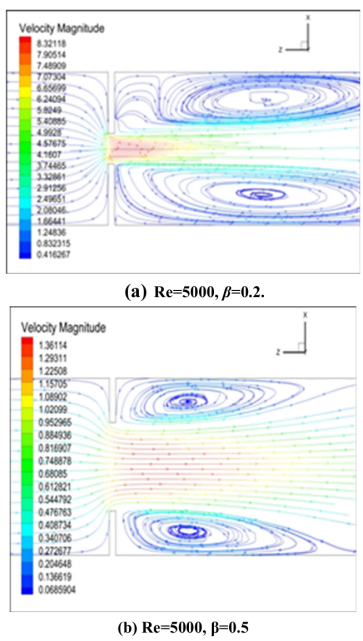

图3

不同长径比下的速度分布(a)0.2和(b)0.5




流程自动化:多工况高效对比


CFD具备灵活的湍流与振动参数管理能力,支持自定义β比值与Re范围,可自动生成“一Re一分析步”序列,并快速开展不同支撑结构等的what-if方案对比,大幅提升多工况湍流分析效率。

多Re计算表明,管道最大轴向速度随Re升高显著上升;下图针对Re=5000、10000和15000的模拟结果,展示了速度峰值变化,这为预测高Re湍流下的振动强度提供了量化依据。

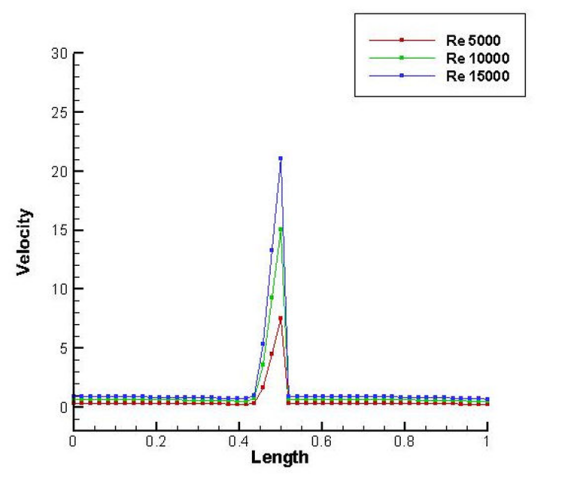

图4 Reynolds数为5000、10000和15000时的最大轴向速度调查

YIDUO

TECH



算例验证:

高精度、高可信度








选取了不同β比值的节流孔板模型,将CFD-FSI生成的计算结果,与实验数据进行了系统对比验证。结果表明:


01

速度剖面与涡量(vorticity)分布高度吻合。


02

振动频率峰值误差<5%,满足工程精度要求。


03

可精准识别孔板诱发的共振特征。

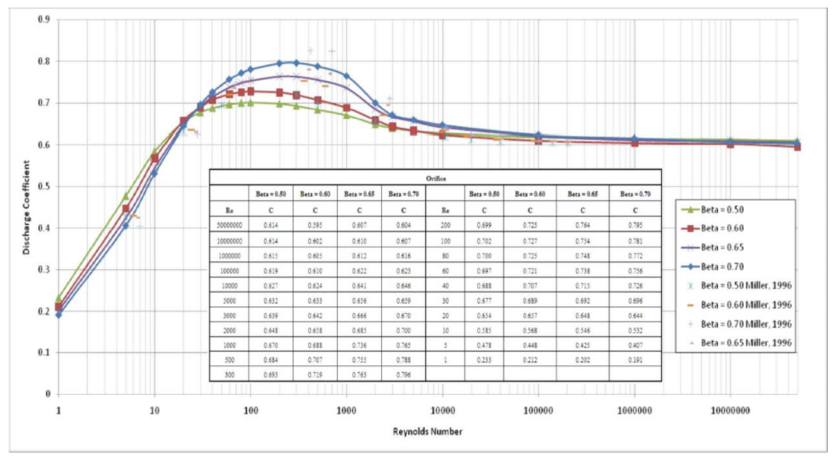

排放系数随Re增大趋于稳定,标准孔板排放系数曲线与文献数据高度一致,充分证实本模拟方法的准确性与可靠性。



图5 标准孔板排放系数



工程价值:让FIV分析真正可落地


本研究实现三大突破:

01


具备完整FIV底层分析能力。

02


自动化流程显著降低技术门槛。

03


从“专家专属”升级为“标准工程流程”。




我们的服务

懿朵科技专注管道流致振动(FIV)、流固耦合(FSI)及结构安全评估,以成熟工程化数值技术为核心,为各类工业装置提供一站式服务:

  • 提供安全分析、振动诊断、仿真计算、方案优化全链条技术服务。

  • 面向石化、核电、高压管道系统,解决振动疲劳、泄漏与失效风险。

  • 以标准化、自动化工具链,保障工业装置长效稳定、安全运行。




【参考文献】M. SIBA, W. WANMAHMOOD, M. ZAKI NUAWI, R. RASANI, M. NASSIR Flow-Induced Vibration in Pipes: Challenges and Solutions. A Review Journal of Engineering Science and Technology, Vol. 11, No. 3 (2016) 362 - 382
