基于 Fluent 多参考系模型的离心泵内部流场数值模拟
在流体机械数字化设计领域，离心泵CFD仿真早已成为性能预判、结构优化的核心手段。本次案例基于Fluent多参考系（MRF）稳态仿真，搭配多面体网格与SST k-ω湍流模型，拆解离心泵全流道仿真全流程。
核心要点
MRF多参考系模型
针对离心泵叶轮旋转、蜗壳静止的动静域耦合场景，MRF模型通过划分旋转域+静止域分别计算，实现稳态流场快速求解，是工程端离心泵仿真的主流方案，兼顾计算效率与稳定性。
多面体网格
适配叶片、蜗壳等复杂曲面，网格质量高、畸变率低，同等精度下单元数量更少，迭代速度远快于传统四面体网格，动静域界面数据传递更顺滑，完美适配离心泵流道特性。
SST k-ω湍流模型
专为旋转机械、逆压梯度流动设计，兼顾近壁面与远场流场模拟稳定性，贴合离心泵内部湍流特性，工程适用性强。
标准化步骤
几何建模

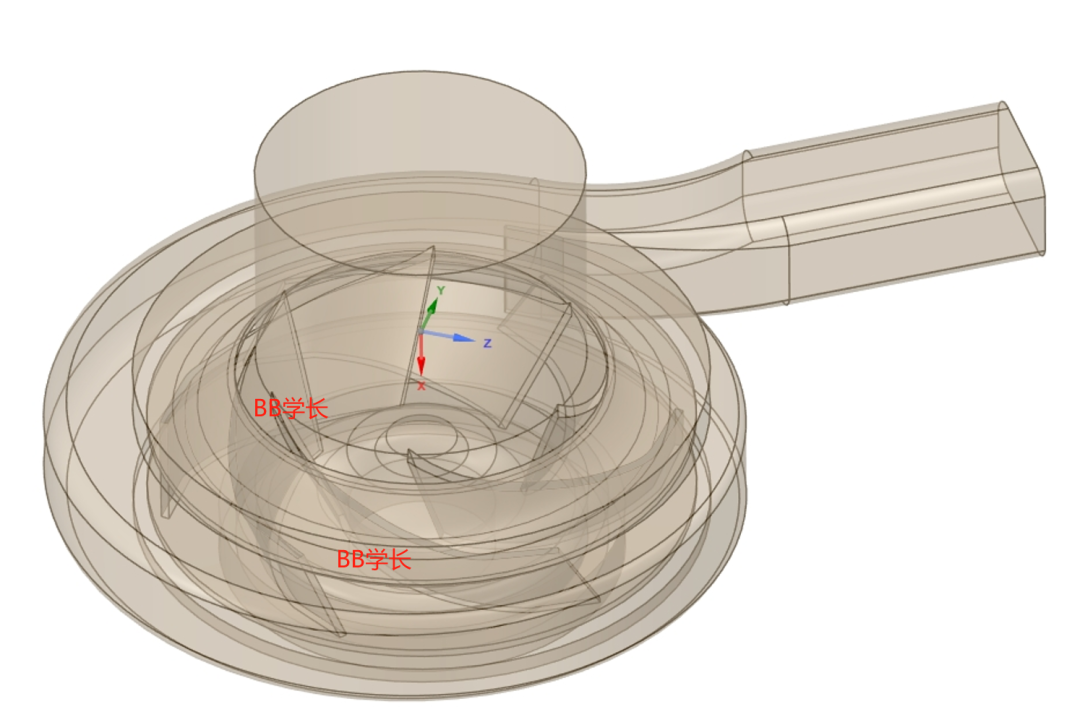

搭建离心泵完整计算域，拆分三大模块：进口直管段+叶轮旋转域+蜗壳出口静止域，严格按照实际尺寸建模，保证动静域交接面无缝对接，无几何干涉。
多面体网格划分
采用ANSYS FluentMeshing生成网格，先生成表面网格，再转换为多面体网格；针对叶片前缘尾缘、蜗壳隔舌等流动剧变区域做局部加密。
Fluent基础设置
1、求解器：3D双精度、基于压力的稳态求解器，开启多面体网格适配模式
2、湍流模型：直接激活SST k-ω模型，默认参数即可
3、流体介质：选取液态水，默认物理参数
域与边界条件
1、区域设置：叶轮域启用Frame Motion，设定额定转速；蜗壳、进出口域保持静止
2、边界类型：进口采用速度入口，出口采用压力出口（标准大气压）；壁面无滑移，叶轮壁面随域旋转
3、动静界面：建立MRF交界面，实现流场数据传递
求解与收敛
1、压力速度耦合选用SIMPLEC算法，动量、湍流方程采用二阶迎风格式，压力离散选用PRESTO!格式
2、监控残差（≤10⁻⁴）+扬程、扭矩等关键指标，指标稳定无波动即判定收敛
流场规律与工程价值

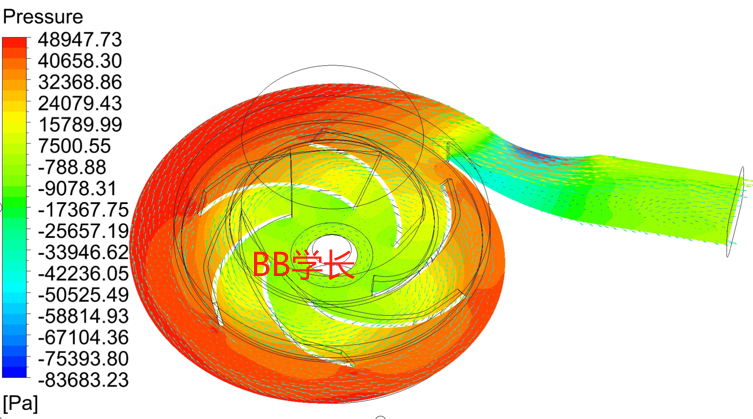

静压分布云图：能量转化的直观体现
从全域静压云图来看，离心泵内部压力呈现清晰的梯度分层，完全符合旋转水力机械的能量传递逻辑：
叶轮旋转域：叶片工作面（压力面）静压显著高于背面（吸力面），形成稳定压差，这是叶轮对流体做功、产生扬程的核心机理。 蜗壳静止域：从叶轮出口向蜗壳出口、外排管道延伸，静压呈平稳递增趋势，无骤升骤降现象，证明蜗壳的扩压流道设计合理，减少能量耗散。 局部细节：进口直管段压力均匀稳定，无负压空化风险；蜗壳隔舌、叶片边缘无局部高压堆积，规避了应力集中、流动冲击加剧的问题。

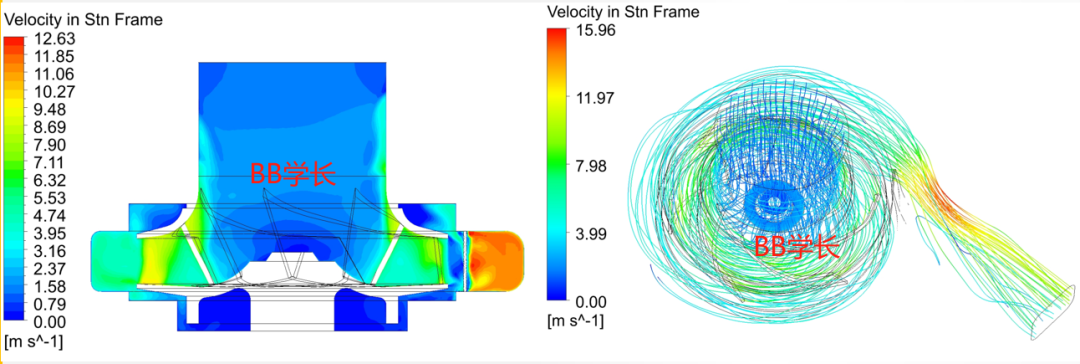

速度场与流线分布
结合速度云图与流线轨迹，，判断流道设计合理性：
叶轮内部流动：流体随叶轮旋转做圆周运动，速度从轮毂到轮缘逐步递增，叶轮出口区域流速达到全域峰值，贴合离心泵“离心甩送”的工作原理。 蜗壳内部流动：流体从叶轮甩出后，沿蜗壳螺旋流道有序扩散，流速随流道截面积增大逐渐降低，实现“扩压降速”的设计目标。 局部损耗区域：仅在蜗壳隔舌附近、叶轮出口边缘存在小范围低速区，这是离心泵常规水力损耗点，并非设计缺陷。
案例学习与仿真定制
本案例为全流程可复现的工程级仿真案例，覆盖：
建模 → 多面体网格 → Fluent 设置 → 后处理 → 完整报告输出
