SolidWorks方管切割和折弯成形

6月前浏览942

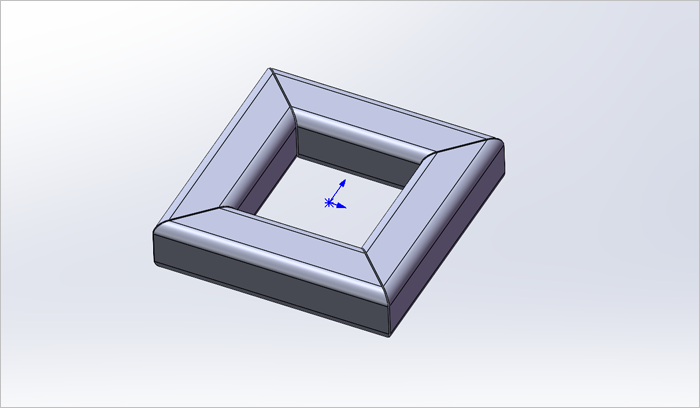

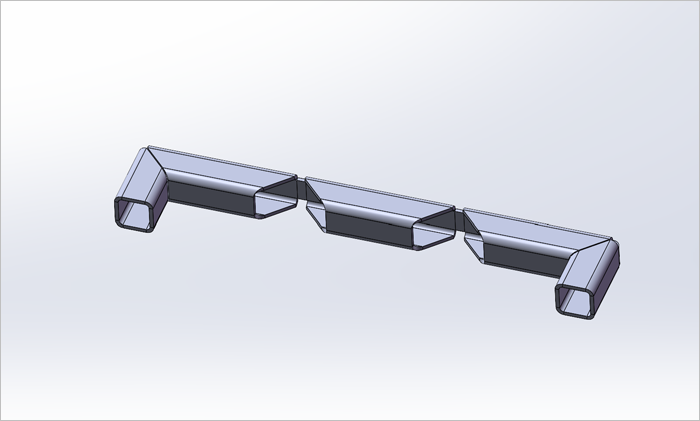

最终结果如下图所示。

方法:

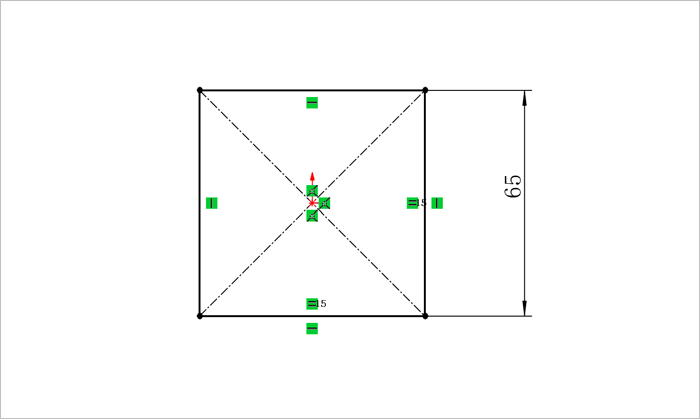

1.点击“草图绘制”,在前视基准面上绘制如下图所示的草图,点击勾号完成。

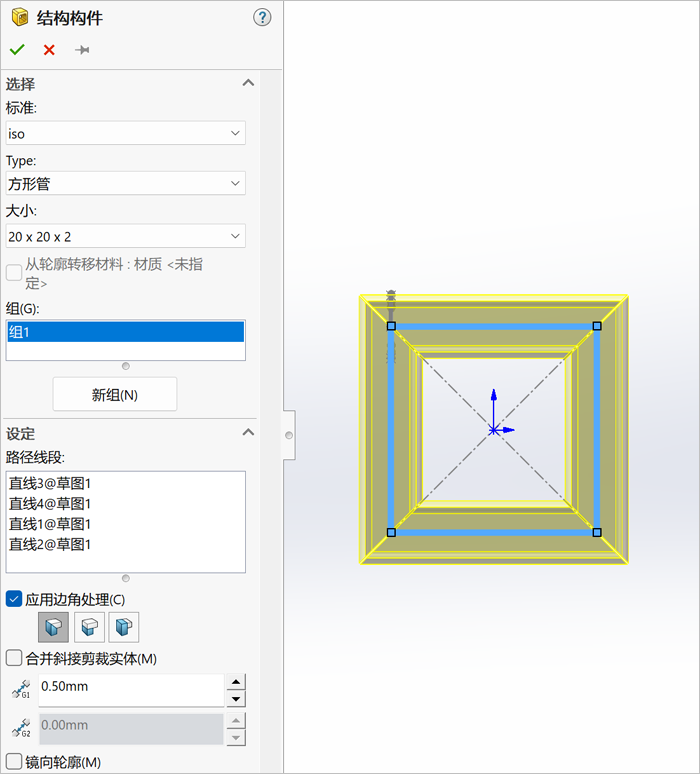

2.切换到“焊件”选项卡,点击下图中的“焊件”按钮,然后点击“结构构件”。

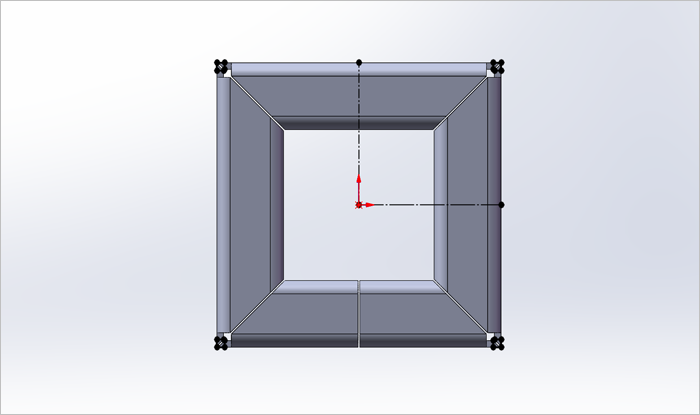

依次选择下图所示的4条蓝色草绘直线,焊件的轮廓参数和边角处理设置如下图所示。

点击勾号完成。

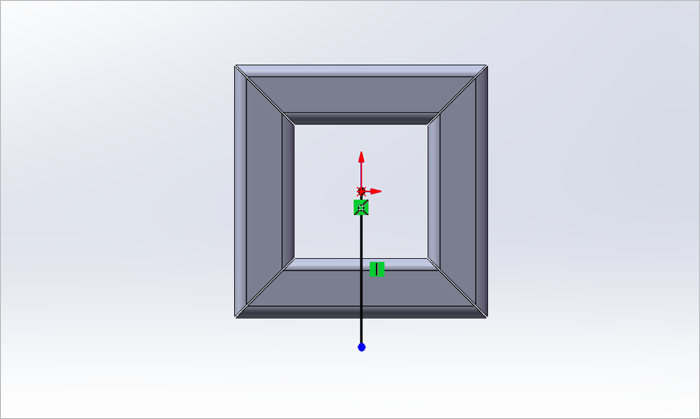

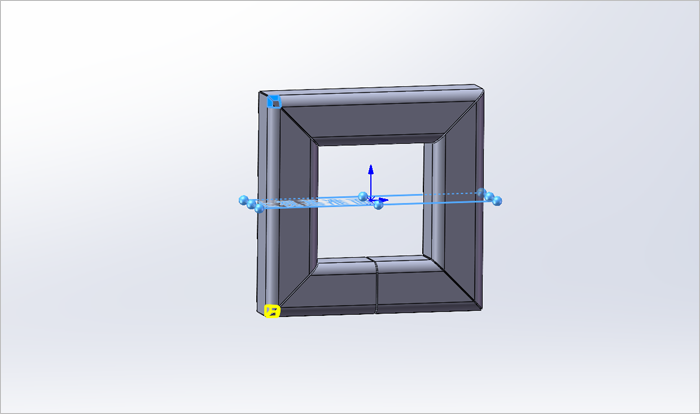

3.点击“草图绘制”,在前视基准面上绘制如下图所示的草图,点击勾号完成。

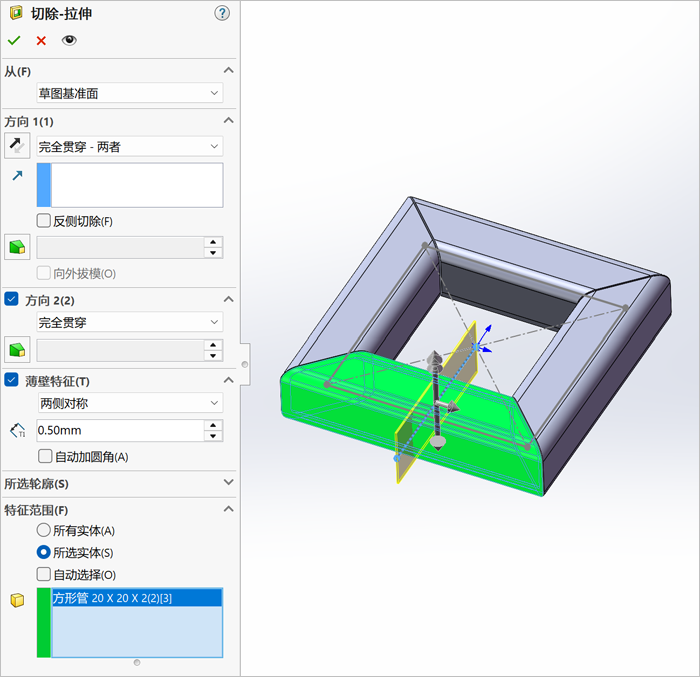

4.点击拉伸切除,选择上一步创建的草图作为拉伸切除的草图轮廓,勾选“薄壁特征”,两侧对称,其他设置如下图所示,点击勾号完成拉伸切除。

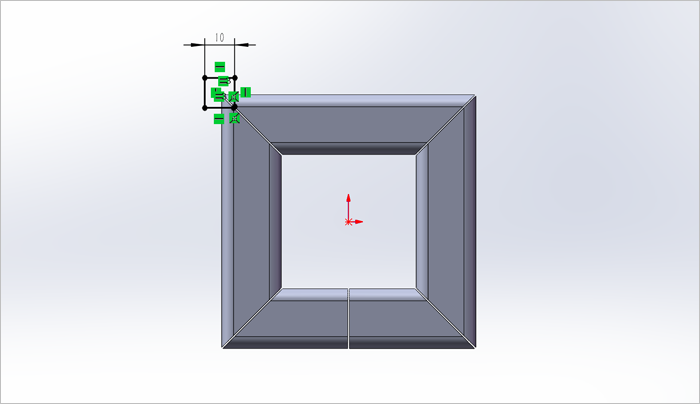

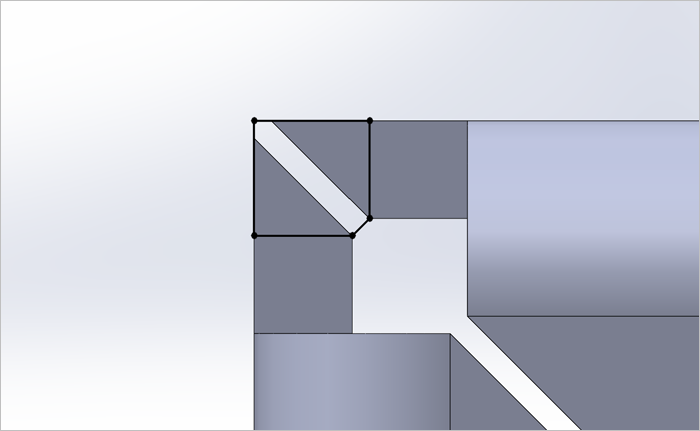

5.点击“草图绘制”,在下图所示的面上绘制草图,如下图所示, 点击勾号完成。

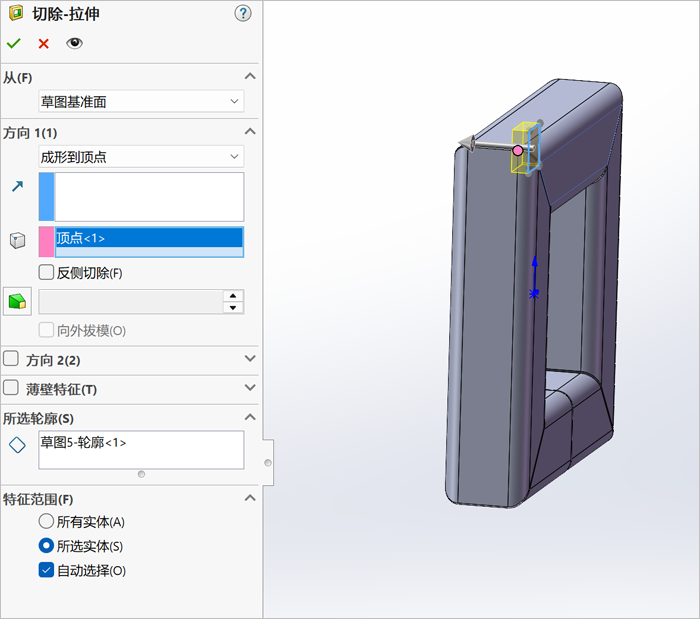

6.点击拉伸切除,选择上一步创建的草图作为拉伸切除的草图轮廓,方向1选择“成形到顶点”,顶点选择下图粉红色的顶点,其他设置如下图所示,点击勾号完成拉伸切除。

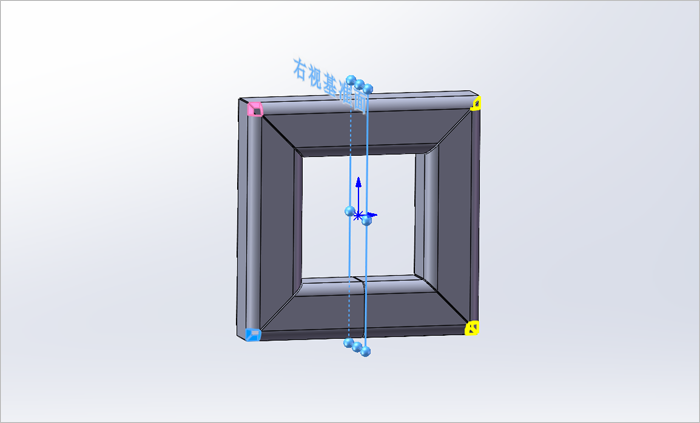

7.镜向上一步的拉伸特征。

8.再次镜向。

9.镜向。

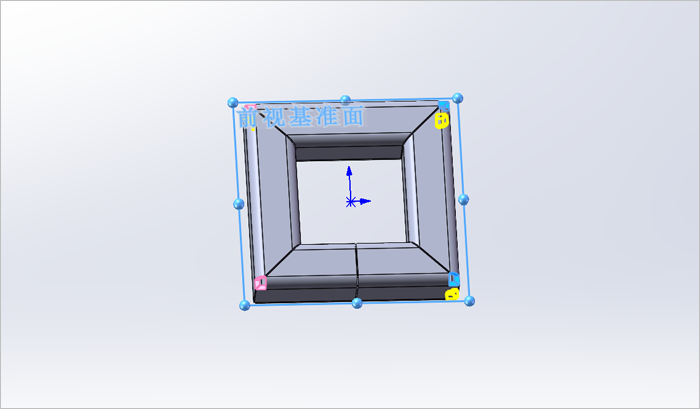

10.点击“草图绘制”,在上一步的拉伸切除端面上绘制如下图所示的草图。

具体如下图所示,点击勾号完成。

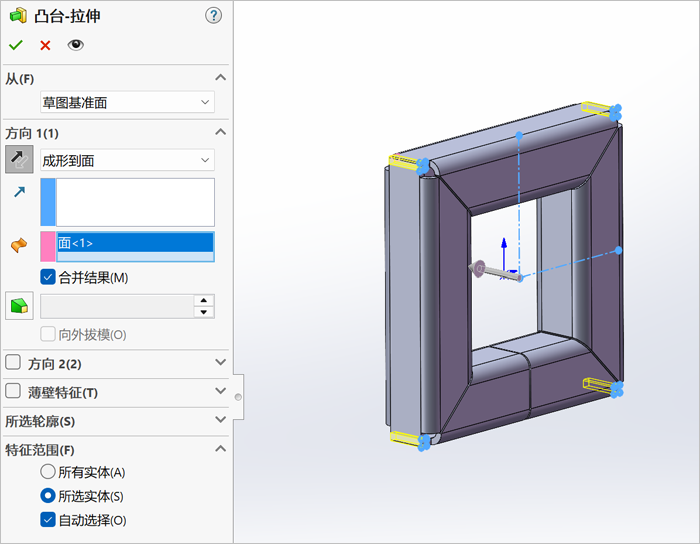

11.点击拉伸凸台/基体,选择上一步创建的草图作为拉伸的草图轮廓,方向1选择“成形到面”,面选择下图粉红色的面,勾选“合并结果”,其他设置如下图所示,点击勾号完成拉伸。

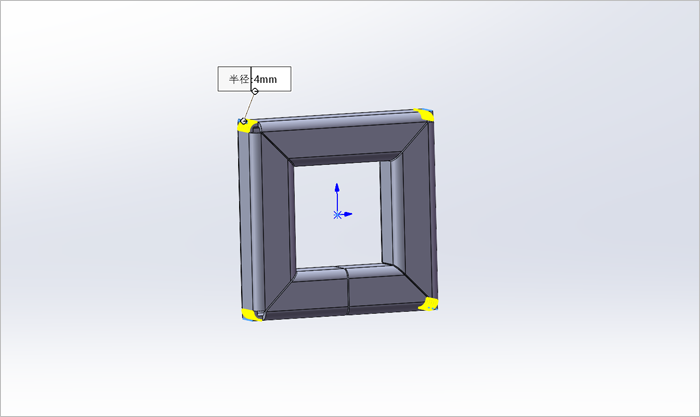

12.倒圆角。

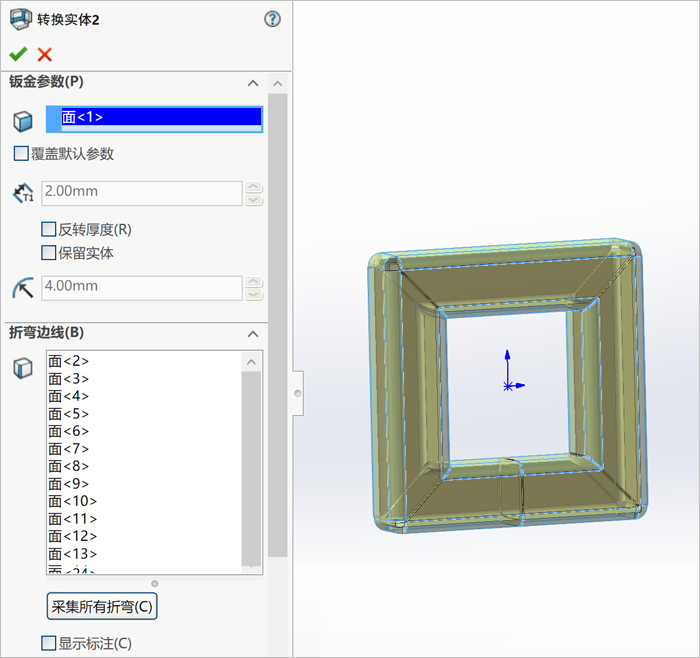

13.点击“转换到钣金”按钮,任意选择一个平面,然后点击“采集所有折弯”按钮,此时系统会自动选择所有圆角所在的曲面,如下图所示,点击勾号完成。

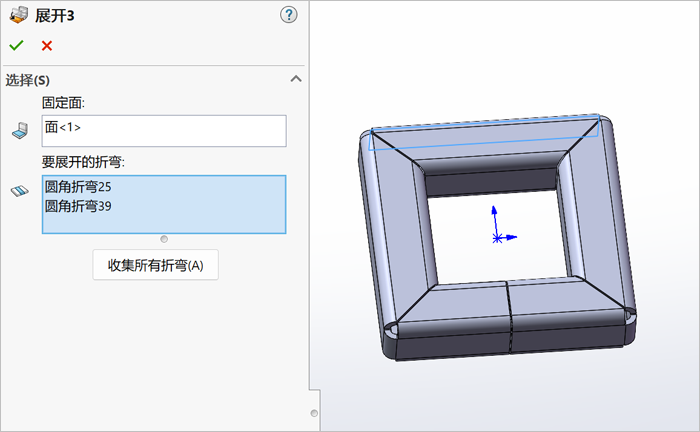

14.点击展开按钮,固定面选择下图蓝色的面,要展开的折弯选择下图蓝色面左右两边的2个折弯。

点击勾号完成。

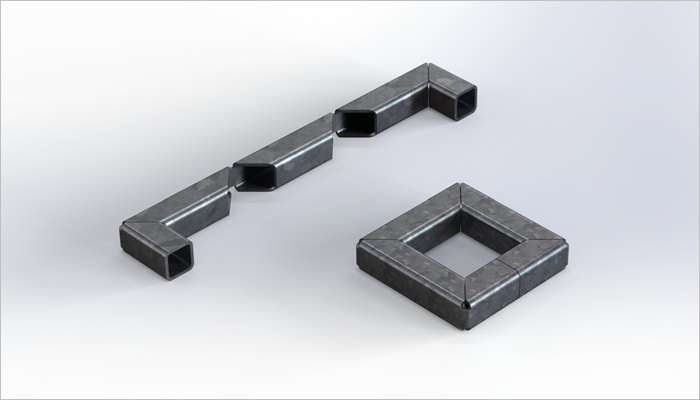

15.完成渲染。

来源:SolidWorks技巧
