ABAQUS_VUMAT初学者用户子程序小例子

上一次发过《ABAQUS 初学者用户子程序小例子》，給学习 UMAT 的初学者带来了一定的帮助。现在用到 VUMAT，发现网上 这种小例子很少，关于 VUMAT 的资料也不多。摸索了一天，做个 VUMAT的小例子供大家分享。

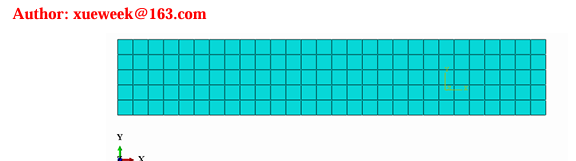

实例：简单的平面平板拉伸，材料本构模型采用随动强化模型， E＝210000MPa, ν=0.3，fy=200MPa, E’=10000MPa。左端约束， 右端施加位移载荷V＝0.2mm。

1 材料本构模型：

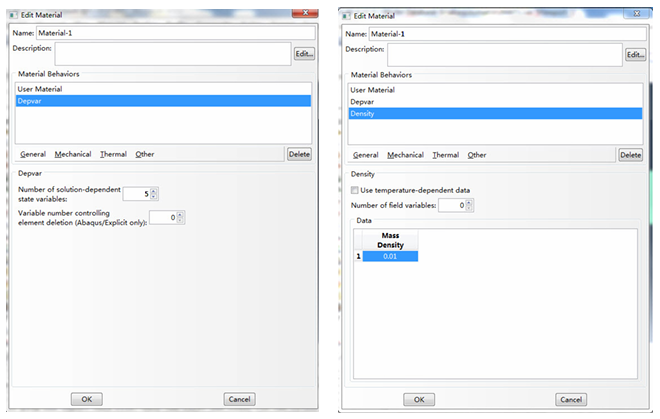

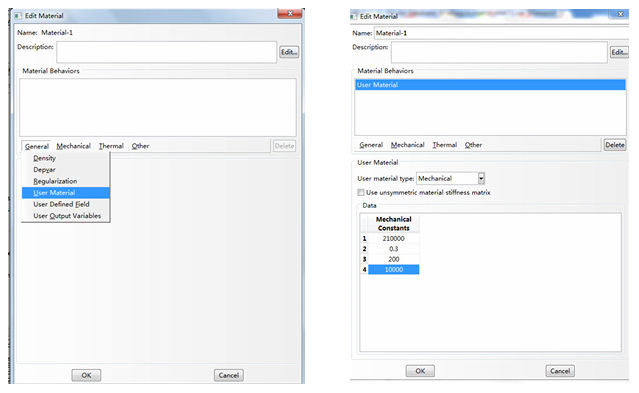

在Property 中定义材料时，在General下选中User Material，输入210000、0.3、200、 10000，以上两个数值代表E、ν，、fy、E’。在用户子程序中代表着PROPS(1)、PROPS(2)、 PROPS(3)、PROPS(4)。然后在 General 下选中 Depvar，由于该例子中使用了五个状态变量 （背应力张量和累积塑性应变变量），因此在第一项中输入大于5的数值即可。另外还需要输入密度。

建模大家都会，故省略

2 ABAQUS中STEP的设置

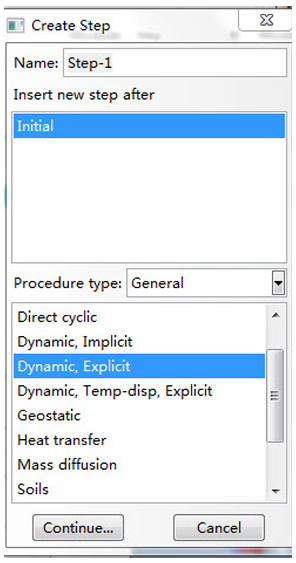

由于VUMAT需要用到Explicit求解，因此需要在step步骤中设置explicit选项，如下图， 其设置可以用默认设置。

3 ABAQUS调用VUMAT用户子程序

同UMAT用户子程序的调用方法。

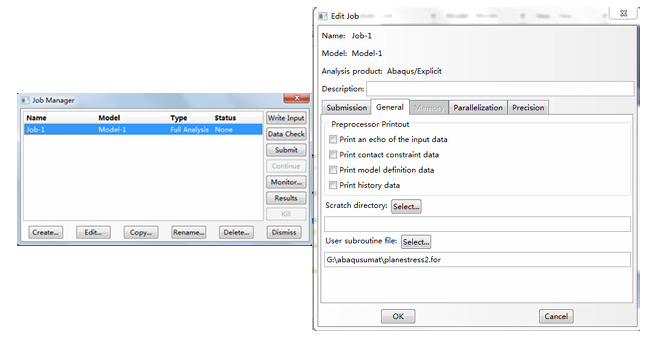

在Job Manager 中点击Edit 选项，在General 选项的最后一项中选择自己建立好的用户子程序文件。（注：用户子程序文件可以使用文本编辑器进行编辑，当然也可以用Fortran编译器，如果对自己的用户子程序文件的语法不放心，可以先用Fortan编译器进行编译，不过编译前要先建立Project，关于Fortran编译，这里不再介绍）。

完成后，点击submit即可进行分析。

4 结果

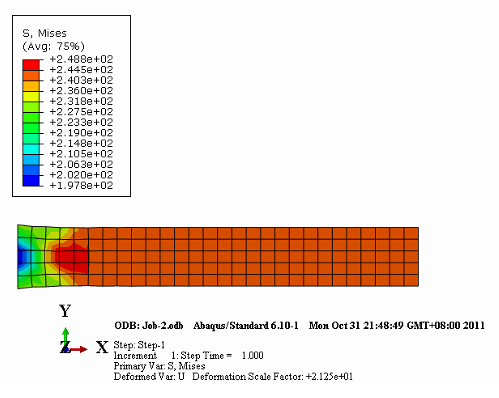

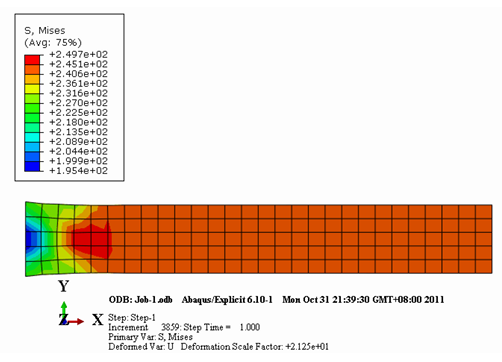

以下两张图分布是用户子程序和ABAQUS自带的材料模型（Standard求解器）得到的应力云图，可以看出两种图形基本相同。

5 VUMAT子程序

对于初学者来说，需要注意的是，FORTRAN对于程序语言格式上的要求。例如，对于FORTRAN语言，前六个字符必须空出来，等等。检查语法最好的方法就是在FORTRAN编译器上进行编译。

 SUBROUTINE VUMAT(

C Read only -

 1  nblock, ndir, nshr, nstatev, nfieldv, nprops, lanneal,

 2  stepTime, totalTime, dt, cmname, coordMp, charLength,

 3  props, density, strainInc, relSpinInc,

 4  tempOld, stretchOld, defgradOld, fieldOld,

 3  stressOld, stateOld, enerInternOld, enerInelasOld,

 6  tempNew, stretchNew, defgradNew, fieldNew,

C Write only -

 5  stressNew, stateNew, enerInternNew, enerInelasNew )

C

  include 'vaba_param.inc'

C J2 Mises Plasticity with kinematic hardening for plane

C strain case.

C Elastic predictor, radial corrector algorithm.

C

C The state variables are stored as:

C     STATE(*,1) = back stress component 11

C     STATE(*,2) = back stress component 22

C      STATE(*,3) = back stress component 33

C      STATE(*,4) = back stress component 12

C      STATE(*,5) = equivalent plastic strain

C

C

C All arrays dimensioned by (*) are not used in this algorithm

      dimension props(nprops), density(nblock),

     1  coordMp(nblock,*),

     2  charLength(*), strainInc(nblock,ndir+nshr),

     3  relSpinInc(*), tempOld(*),

     4  stretchOld(*), defgradOld(*),

     5  fieldOld(*), stressOld(nblock,ndir+nshr),

     6  stateOld(nblock,nstatev), enerInternOld(nblock),

     7  enerInelasOld(nblock), tempNew(*),

     8  stretchNew(*), defgradNew(*), fieldNew(*),

     9  stressNew(nblock,ndir+nshr), stateNew(nblock,nstatev),

     1  enerInternNew(nblock), enerInelasNew(nblock)

C

      character*80 cmname

C

      parameter( zero = 0., one = 1., two = 2., three = 3.,

     1  third = one/three, half = .5, twoThirds = two/three,

     2  threeHalfs = 1.5 )

C

      e     = props(1)

      xnu   = props(2)

      yield = props(3)

      hard  = props(4)

C

      twomu  = e / ( one + xnu )

      thremu = threeHalfs * twomu

      sixmu  = three * twomu

      alamda = twomu * ( e - twomu ) / ( sixmu - two * e )

      term   = one / ( twomu * ( one + hard/thremu ) )

      con1   = sqrt( twoThirds )

C

      do 100 i = 1,nblock

C

C Trial stress

        trace  = strainInc(i,1) + strainInc(i,2) + strainInc(i,3)

        sig1 = stressOld(i,1) + alamda*trace + twomu*strainInc(i,1)

        sig2 = stressOld(i,2) + alamda*trace + twomu*strainInc(i,2)

        sig3 = stressOld(i,3) + alamda*trace + twomu*strainInc(i,3)

        sig4 = stressOld(i,4)                + twomu*strainInc(i,4)

C

C Trial stress measured from the back stress

更多内容见附件
