功能梯度材料 |Abaqus 中的基础与建模
1. 什么是功能分级材料？
功能梯度材料是指材料组成或微观结构在不同表面之间连续变化的材料。这些变化是有意为之，旨在逐步、优化地提升特定材料性能，如热阻、强度或耐腐蚀性。
简单来说，FGM 将不同材料的最佳性能结合在单一组件中——没有明显的边界或界面，这与传统的分层复合材料不同。

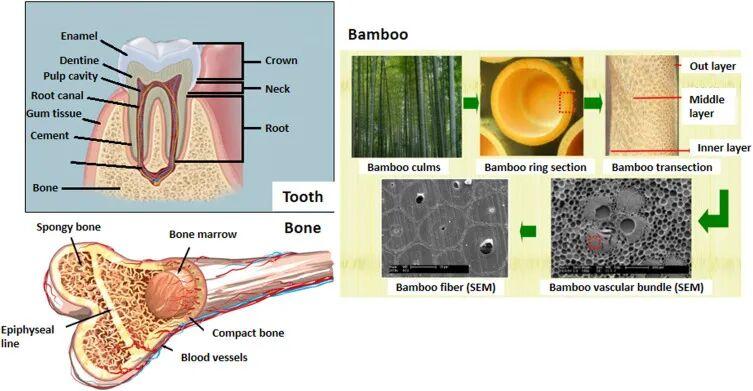

图 1：自然FGM
功能分级材料中的梯度指的是材料性质在一个或多个维度上逐渐变化的过程，如成分、孔隙度或微观结构。这种持续变化旨在通过在单一组件中结合不同材料或结构的优势来优化性能。
1.1. 梯度类型
渐变组成：
不同材料（如金属和陶瓷）的比例在材料中平滑变化。
用于提升热阻、硬度和韧性。
孔隙度梯度：
孔隙的密度和大小会逐渐变化。
有助于减震、轻量化和生物整合（尤其是植入物）。
微观结构梯度：
晶粒尺寸、相位分布或晶体结构会逐渐变化。
增强抗疲劳性、机械强度和热导率。

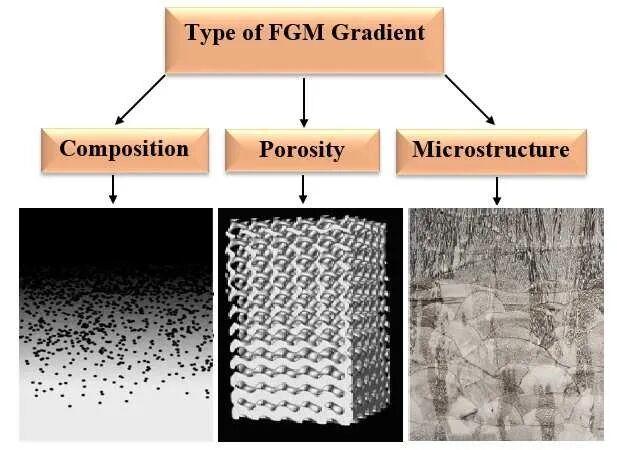

图 2：基于 FGM 梯度类型的功能分级材料分类 [参考文献]
2. 功能分级材料的关键性质
功能分级材料（FGMs）是一类令人兴奋的先进复合材料，旨在应对现代工程的挑战。与传统复合材料不同，FGM 的成分和结构随着体积逐渐变化，导致性质平滑变化。这一独特特性使它们在从航空航天部件到生物医学植入物等严苛环境中表现出色。
以下是让FGM脱颖而出的关键特性解析：
渐进性质变化
功能分级材料（FGMs）在其体积中机械、热、电气或化学性质的平滑且连续变化。这种渐进变化——通常用幂律、指数函数或 S 形函数数学描述——有助于降低应力集中，并提升材料在不同操作条件下的性能。
定制的热阻
通过在不同热膨胀系数材料间平滑过渡，FGM 对热应力和冲击具有极佳的抵抗力。这一特性在热障涂层和隔热罩等关键的应用中尤为重要，因为管理极端温差至关重要。
改进的机械性能
与传统的分层复合材料不同，FGM 因其分级结构，显著降低了分层和裂纹扩展的风险。工程师可以有策略地设计 FGM，在最需要的地方提升其韧性、强度或刚性。
增强的耐磨性和耐腐蚀性
成分的渐变还使 FGM 能够优化表面性能以提升耐磨性和耐腐蚀性，同时保持延展性和耐久性的内部。这种平衡延长了暴露在恶劣环境中的部件寿命。
更好的应力分布
FGM 的一个主要优势是能够最大限度地减少不同材料界面处的应力集中。这在生物医学应用中尤为关键，如植入物，应力分布不均可能导致应力屏蔽等并发症。
各向异性或各向同性控制
FGM 在设计上具有灵活性，可以表现出方向相关的（各向异性）或均匀性（各向同性）特性。这种控制使工程师能够根据其应用的具体需求定制材料。
热机械耦合
FGM 在热和机械负载的结合下表现尤为出色，因为其受控梯度降低了热膨胀不匹配和机械应力造成的损害可能性。
多功能
通过 FGM，单一材料可以同时承担多种功能——比如承载结构载荷同时提供热绝缘，或结合生物相容性与机械强度——使其高度多样化。
生物相容性
FGM中金属向陶瓷相的平滑过渡模拟了骨骼等自然生物结构，使其成为与人体组织无缝融合的植入物和假体的理想候选。
可定制性与设计灵活性
现代计算建模和增材制造等先进制造技术使得对材料梯度的精确控制成为可能。这使得 FGM 能够根据高度特定的功能需求进行定制设计。
3. 功能分级材料的制造方式
制造 FGM 需要对材料成分和结构进行精确控制。根据所需的特性和应用，已开发出不同的方法。
常见制造技术
粉末冶金——以受控比例混合不同材料的粉末，并一层一层地压实。
增材制造（3D 打印）——允许精确控制定制梯度结构的材料沉积。
离心铸造——用于在圆柱形构件中制造径向梯度。
热喷涂技术——非常适合分级层涂层应用。
FGM 制造中的挑战
虽然前景看好，但FGM的生产成本高昂且复杂。挑战包括：
精确控制梯度
材料兼容性问题
大规模生产的工艺可扩展性
4. 功能分级材料的应用
FGM 用于那些在应力、高温或磨损下性能至关重要的行业。
航空航天与汽车工程
涡轮叶片的热障涂层
轻便但坚固的飞机部件
制动盘和发动机部件
生物医学植入物与设备
模拟骨骼到牙釉质梯度的牙科种植体

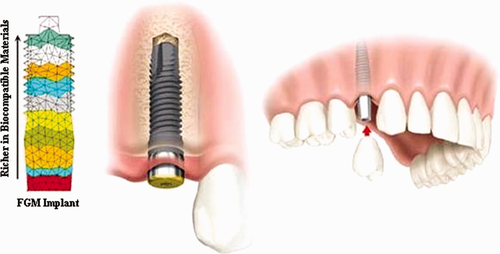

图 3：功能分级材料在植入物中的应用
具有骨质孔隙性和强度的骨科植入物
用于假肢的生物相容涂层
军队与执法部门：
防弹衣
车辆装甲
头盔

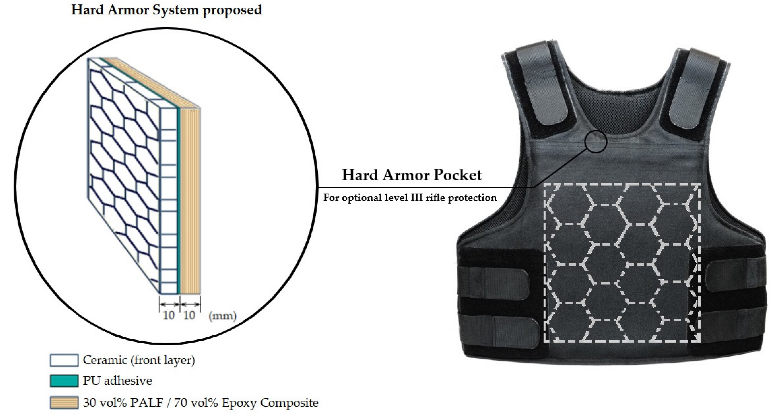

图 4：防弹衣中功能分级材料的应用
5. 使用功能分级材料的优势
功能分级材料通过逐步改变成分和结构，解决传统分层或复合材料的许多挑战，从而消除锐利的界面。
提升性能与耐用性
增强的抗热冲击能力：
材料性质的渐进转变有助于承受快速温度变化而不开裂或失效。
更好的耐磨性和耐腐蚀性：
FGM 可以设计为坚硬耐磨表面和耐腐蚀内部，从而延长整体寿命。
应力集中度降低：
平滑的性质过渡减少机械不匹配和局部应力，增强结构完整性。
创新与研究趋势
纳米级功能分级材料
具有自我修复或响应特性的智能FGM
复杂几何结构的高级 3D 打印
6. 逐步教程：在 Abaqus 中模拟 FGM 组件
在 Abaqus 中模拟功能分级材料（FGM）可以显著提升结构分析的准确性和可靠性，尤其是在处理性质随体积持续变化的材料时。本教程将引导你详细的分步骤建模 FGM 组件，从设置几何体、定义材料渐变，到应用边界条件并运行仿真。无论您是 Abaqus 的新手，还是希望完善 FGM 方法，这份全面指南都将为您提供实用的见解和技术，助您实现精确的模拟结果。
步骤 1：定义几何体和网格
首先在 Abaqus/CAE 中创建组件的几何体。为了简化，我们考虑一个矩形梁或板材，其材料性质随厚度变化。
使用零件模块来绘制和拉伸几何体。
在网格模块中生成一个合适的网格。由于 FGM 通常在短距离内有梯度，确保网格足够细致，能够有效捕捉属性变化。
如果可能的话，使用结构化网格，保持网格的规律性并提高准确性。
步骤 2：分配基础材料属性
在确定梯度之前，先确定将要分级的基础材料。
进入属性模块，定义两种或多种具有不同性质的材料——例如，具有高热阻的陶瓷和具有良好延展性的金属。
针对每种材料，指定相关的机械和热性能，如杨氏模量、泊松比、热导率等。

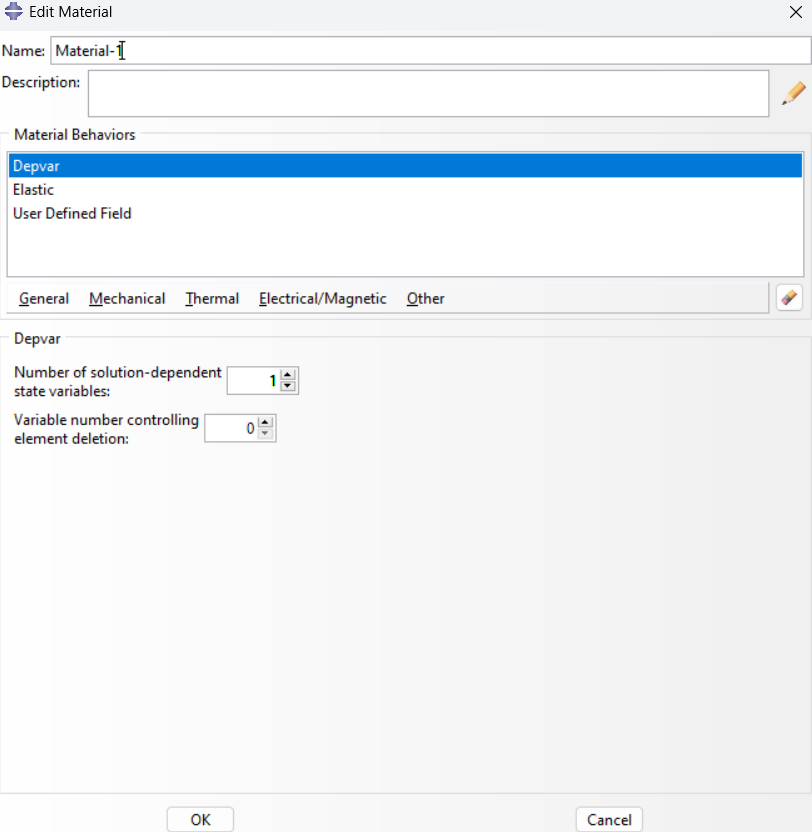

图 5：材料性质
第三步：实现材料梯度
在阿巴库斯中，有几种模拟FGM的方法：
a） 使用字段变量和用户子程序（USDFLD）
创建一个场变量，定义零件间的空间变化（例如沿厚度方向）。
编写一个 USDFLD 子程序，根据每个积分点的位置分配材料属性值。
这种方法提供了平滑、连续的变化和高度的灵活性。
b） 分层截面近似
将零件划分为多层（section），每层分配均质材料。
赋予材料属性，使其在各层间逐步变化，以近似梯度。
实现起来更容易，但对于连续梯度来说准确度较低。
示例：使用 USDFLD 定义杨氏模梯度

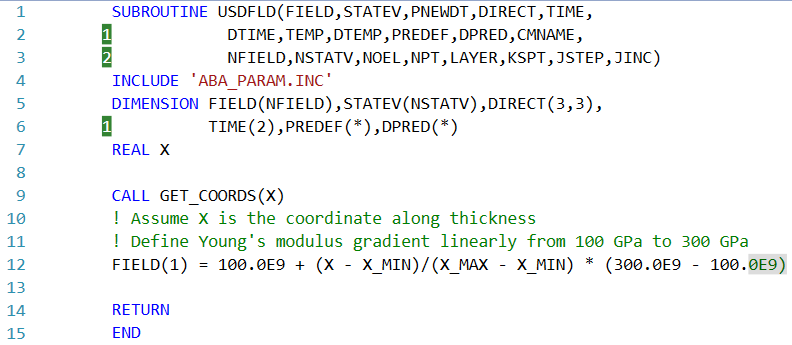

图 6：FGM USDFLD 示例（注：将 X_MIN 和 X_MAX 替换为你模型的实际坐标。）
步骤 4：定义剖面并分配材料
在属性模块中，创建一个使用定义材料的部分。
将此部分分配给你零件所在的区域。
如果使用分层近似，为每层分配不同的截面。
步骤 5：设定边界条件和载荷
应用适当的边界条件以现实约束模型。
根据你想做的分析，施加机械载荷、热载荷或两者兼施。
步骤 6：运行模拟
创建一个新步骤（例如，静态、稳态热）。
提交工作并监控运行情况。
如果出现收敛问题，可以考虑细化网格、调整求解器设置或平滑属性梯度。
步骤 7：后处理结果
模拟结束后，使用可视化模块检查应力、应变、温度分布等。
注意材料梯度如何影响应力集中和热梯度。
沿梯度方向绘制图以验证平滑变化。
通过我们全面的教程包，深入探索创新工程领域，旨在帮助你利用 Abaqus USDFLD 子程序建模功能分级材料（FGM）。揭示FGM的迷人世界，这些材料巧妙地改变其成分和微观结构，提供对机械、热及其他特性的细致控制。
7. 结论
本文探讨功能分级材料（FGM），即其体积中成分或结构的受控变化。这类材料结合了不同性质，解决应力集中、热冲击和磨损等问题。FGM在航空航天、生物医学、汽车和国防等行业中扮演着重要角色。
内容按顺序涵盖关键领域。它定义了 FGM 并解释了三种主要梯度类型：组成、孔隙率和微观结构。它概述了如量身定制的热阻和提升机械强度等特性。它描述了从粉末冶金到增材制造的制造方法，并指出了梯度控制和材料兼容性的挑战。
报告回顾了各领域的应用，突出性能优势，并探讨了纳米级和智能 FGM 等趋势。最后，它提供了逐步的 Abaqus 模拟指南，展示了如何定义几何体、分配属性、实现梯度并分析结果。本文为读者提供了理论理解和实践方法，帮助他们掌握了与FGM相关的工作方法。
