悬置动刚度的影响因素分析
一、频率（转速）的影响
车辆行驶或发动机运转时，动力总成与车身的激励频率随转速升高而增大，悬置动刚度随之变化。研究表明：动刚度随频率升高而增大，且在固有频率附近（η=ωnω≈1，η为频率比，ωn为固有频率）增长显著。
通过ADAMS软件模拟某型橡胶悬置在不同转速（6~20Hz）下的动刚度，结果显示：各阶模态频率（6Hz、10Hz、15Hz、20Hz）均随频率升高而提升，且高阶模态动刚度对频率更敏感。例如，当发动机转速从怠速（约600rpm，对应频率10Hz）升至高速（约4000rpm，对应频率67Hz）时，悬置动刚度因高频激励下的“刚度硬化”效应（橡胶材料的动态特性）显著增大。
这种频率依赖性源于橡胶等弹性材料的粘弹性本质：高频下分子链内摩擦加剧，弹性回复力增强，表现为动刚度上升。工程应用中，需通过模态试验确定悬置各阶模态频率，确保全转速范围内动刚度满足隔振设计要求（如避免共振放大）。

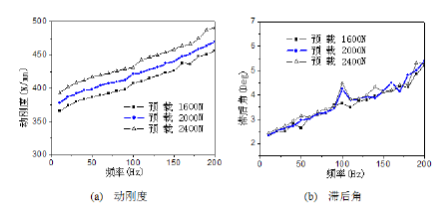

图1 动刚度随频率提高而升高
二、动态载荷幅值（振幅）的影响
动态载荷幅值（或振幅）是另一关键变量。试验表明：同一频率下，动态载荷幅值越大，动刚度越高，但增幅随振幅增大而减小（非线性效应）。
以某液压悬置为例，在6~20Hz频率范围内，采用不同动态载荷幅值（如±50N、±100N、±200N）测试动刚度：当载荷从±50N增至±200N时，动刚度提升约20%~30%，但后续振幅再增大时，刚度增幅收窄（因材料进入“塑性强化”或“几何非线性”阶段）。
从力学机制看，大振幅下橡胶悬置的几何变形非线性（如橡胶体的大位移弯曲、压缩）与材料非线性（如剪切模量随应变率变化）共同作用，使刚度随振幅增大而上升，但非完全线性。工程设计中，需结合车辆实际工况（如加速、制动、颠簸）的动态载荷幅值范围，验证悬置动刚度的稳定性。

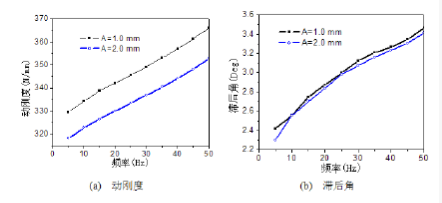

图2 同一频率下，动态载荷幅值越大，动刚度越高
三、静载（预紧力）的影响
静载（悬置的预紧力或静态载荷）通过改变橡胶体的预变形状态，显著影响动刚度。静载越大，动刚度越高，且在小静载下刚度变化更敏感。
对某橡胶悬置施加不同静载（如100N、300N、500N），并在相同频率（10Hz）下测试动刚度：静载从100N增至500N时，动刚度提升约15%~25%。这是因为静载改变了橡胶分子的初始排列，使动态变形时的“有效刚度”增加（类似弹簧预压缩后刚度提升）。
工程应用中，需根据车辆的实际承载工况（如满载、空载）确定悬置的静载条件，确保动刚度在全载荷范围内满足隔振目标。例如，商用车悬置需考虑满载时的高静载对动刚度的影响，避免高速行驶时隔振失效。

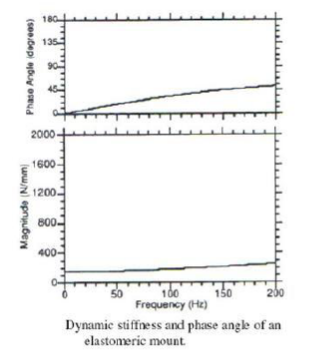

图3 预载大，动刚度小
四、其他次要因素
除上述核心因素外，温度、材料老化、制造工艺也会间接影响动刚度：
温度：橡胶材料的动态模量随温度升高而降低，导致动刚度下降（如夏季高温下悬置动刚度可能降低10%~15%）。
材料老化：长期服役后，橡胶分子链断裂、交联度下降，动刚度会逐渐衰减（需定期检测更换）。
制造工艺：橡胶与金属件的粘接质量、硫化程度会影响动刚度的均匀性（工艺缺陷可能导致局部刚度突变）。
五、工程应用启示
悬置动刚度的多因素耦合特性，要求在设计与验证阶段需：
全工况覆盖：结合车辆转速（频率）、载荷幅值、静载的变化范围，开展多参数下的动刚度试验或仿真（如ADAMS、ABAQUS）。
模态匹配：确保悬置各阶模态频率避开发动机激励频率（如怠速、加速峰值频率），避免共振。
非线性补偿：针对大振幅、高静载下的非线性刚度，采用“分段线性”或“非线性模型”优化悬置设计。
综上，悬置动刚度是频率、载荷幅值、静载等因素的函数，其动态特性需结合车辆实际工况综合考量，才能实现高效的振动隔离。
参考文献：
[1] 车辆工程振动与控制相关文献（如《汽车理论》《振动工程》期刊论文）。
[2] 橡胶材料动态特性研究（如ASTM D5992标准试验方法）。
