谐波减速器和 RV 减速器选型的本质是什么？

知识拓展

1. 选型本质：是在特定机械臂关节的设计约束（如尺寸、重量、扭矩、精度、寿命、成本）下，对多种性能参数进行综合权衡与匹配，而非单纯选择“性能更强”的减速器。

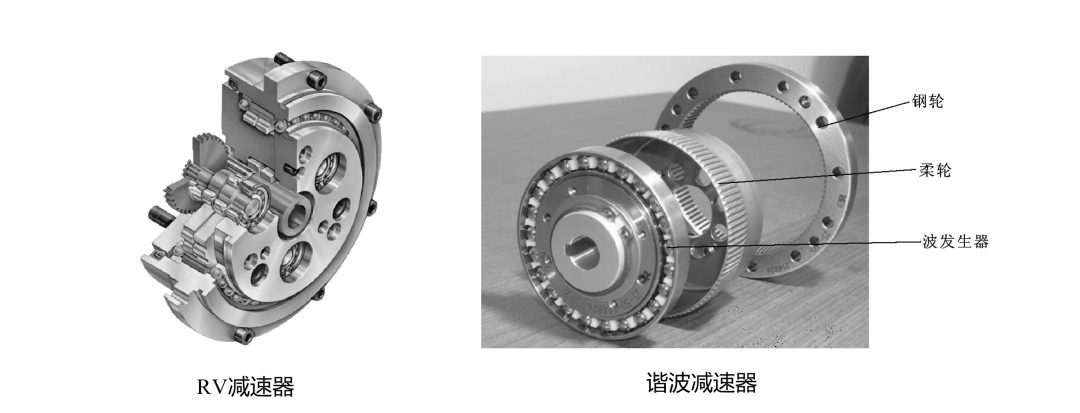

2. 谐波减速器特点：

• 优点：体积小、重量轻、单级传动比大、精度高、背隙小。
• 缺点：承受冲击载荷能力较弱，疲劳寿命相对有限。
• 典型应用：轻负载、高精度关节（如机器人末端关节）。

3. RV减速器特点：

• 优点：高刚性、高扭矩承载能力、抗冲击性强、寿命长。
• 缺点：体积重量较大、结构复杂、成本较高。
• 典型应用：重负载、高刚性部位（如机器人基座关节）。

4. 关键权衡维度：

• 负载与刚性

  重载高冲击选RV，轻载精密选谐波。

• 空间与重量

  紧凑场景选谐波，空间充裕可考虑RV。

• 精度与背隙

  谐波背隙更小，定位精度更高。

• 寿命与维护

  RV寿命通常更长，谐波需关注疲劳寿命。

• 成本与供应链

  谐波成本通常较低，RV制造复杂度高。

5. 实际选型步骤：

• 明确关节设计指标（扭矩、转速、精度、尺寸限制等）。
• 根据负载类型、工作周期评估刚性及寿命需求。
• 结合空间布局与重量预算进行筛选。
• 综合成本与可靠性要求确定最终型号。

相关案例

1. 工业机器人腕部关节选型

• 场景

  设计高精度装配机器人的腕部关节，要求紧凑结构、低背隙、高扭矩。

• 权衡维度

  对比谐波减速器（轻量、零背隙）与RV减速器（高刚性、高负载），最终根据空间限制和精度需求选择谐波减速器，牺牲部分负载能力以换取更高定位精度。

2. 协作机器人关节驱动方案

• 场景

  协作机器人需兼顾安全性与运动平滑性，关节需高扭矩密度和低振动。

• 权衡维度

  评估谐波减速器的柔性与RV减速器的抗冲击性，最终因谐波减速器的低惯性更适合人机交互场景，选用谐波减速器并优化电机匹配以抑制振动。

3. 自动化机床旋转工作台

• 场景

  数控机床工作台需承受重载切削力，同时保持分度精度和长期稳定性。

• 权衡维度

  综合考量RV减速器的高刚性和寿命优势与谐波减速器的精度，最终选择RV减速器以应对持续重载工况，通过密封设计弥补其体积较大的缺点。

名词定义

• 谐波减速器

  一种利用柔性齿轮的弹性变形实现运动传递的精密减速装置，通过波发生器产生可控变形来获得高减速比。

• RV减速器

  一种由摆线针轮和行星齿轮组合而成的高刚性、高精度减速器，常用于高负载工业机器人关节。

• 关节设计约束

  指机械系统中关节部分在空间、载荷、精度、寿命等条件上的限制要求。

• 多维度参数

  描述机械系统性能时涉及的多个独立指标，如扭矩、转速、精度、刚度、尺寸等。

• 综合权衡

  在工程设计中对不同性能参数进行折中考量和优化，以达到整体最优方案的过程。
