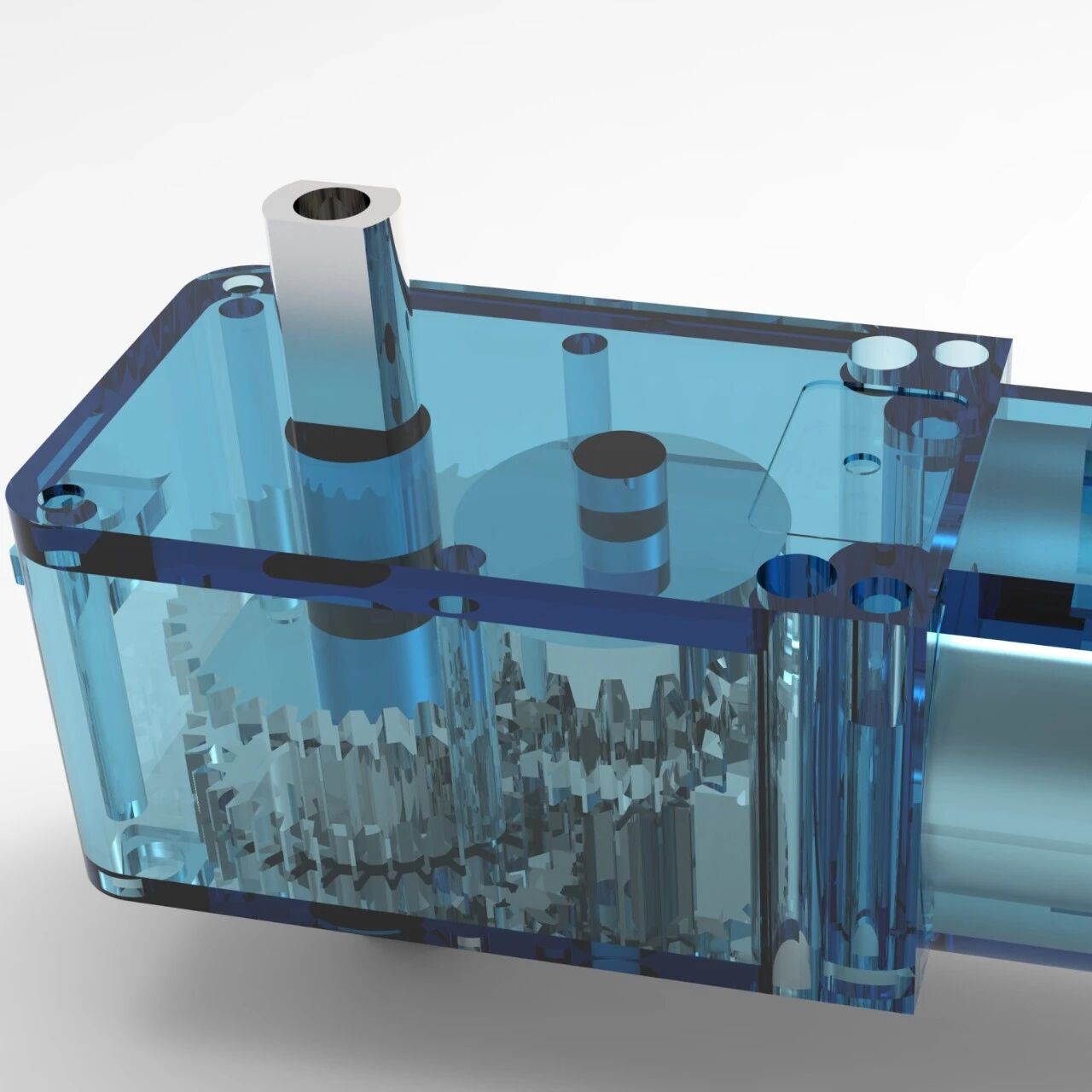

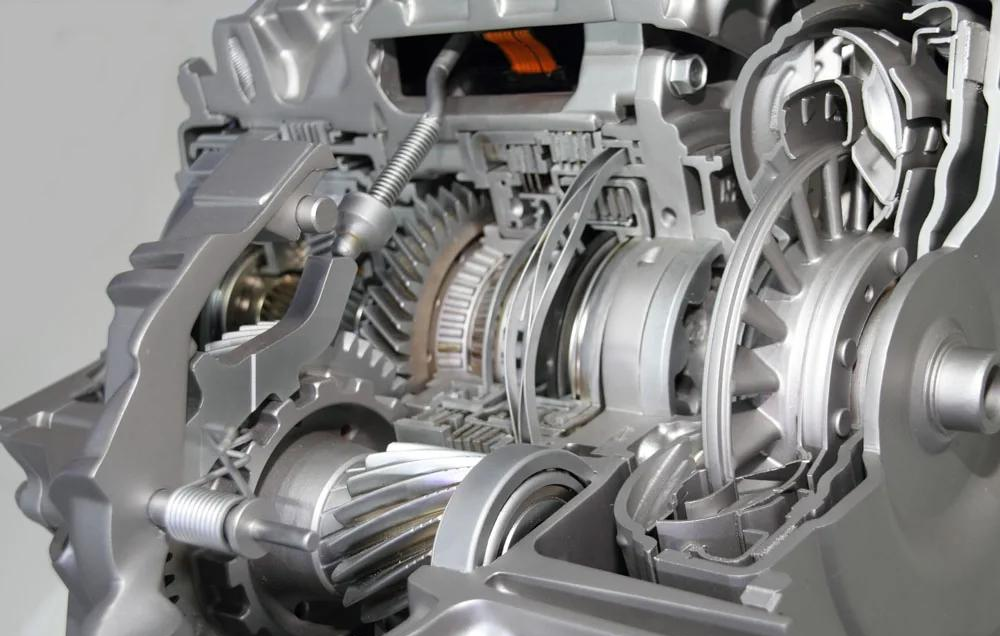

齿轮传动系统中，齿向误差与齿形误差对机器人运动平稳性的影响有何不同？

知识拓展

1. 误差定义区别

• 齿向误差：齿轮齿宽方向（轴向）的偏差，影响齿面接触区域。
• 齿形误差：齿轮齿廓形状（径向）的偏差，影响啮合过程中的运动精度。

2. 对机器人运动的影响机制

• 齿向误差导致载荷沿齿宽分布不均，引起局部应力集中、发热加剧，长期运行可能加速磨损或断齿，影响系统可靠性。
• 齿形误差直接改变瞬时传动比，造成速度波动，尤其在高速或换向时产生冲击，降低轨迹跟踪精度。

3. 振动与噪声表现差异

• 齿向误差主要激发轴向振动，可能引发结构共振。
• 齿形误差易产生高频啮合冲击噪声，且随转速升高而加剧。

4. 检测与补偿方式

• 齿向误差常用激光干涉仪或三坐标测量机检测，可通过修形或调整装配平行度补偿。
• 齿形误差需用齿轮测量中心或轮廓仪检测，通常需修正刀具或优化磨齿工艺。

5. 系统级影响扩展

• 两者叠加会显著放大非线性效应，如机器人末端的抖动或定位漂移，在高精度应用（如手术机器人、精密装配）中需严格控制。

相关案例

1. 工业机器人关节减速器案例

• 齿向误差影响

  在RV减速器中，齿向误差导致齿轮啮合时载荷沿齿宽分布不均，引发局部应力集中，长期运行后产生异常振动，影响机器人定位精度。

• 齿形误差影响

  谐波减速器的柔轮齿形误差会使瞬时传动比波动，导致机器人末端执行器在低速运行时出现“爬行”现象，并伴随周期性噪声。

2. 数控机床机械臂传动系统案例

• 齿向误差影响

  机床换刀机械臂的齿轮齿向误差造成传动轴偏斜，引发齿轮偏载，使机械臂在高速换刀过程中产生横向振动，降低换刀稳定性。

• 齿形误差影响

  齿轮齿形误差导致啮合过程中瞬时加速度突变，使机械臂末端在直线运动时出现微小冲击，影响加工表面粗糙度。

3. 服务机器人移动底盘驱动案例

• 齿向误差影响

  底盘驱动齿轮的齿向误差使左右轮系载荷不对称，导致机器人直线行走时发生偏航，并因振动加剧电机能耗。

• 齿形误差影响

  齿轮齿形误差引起传动不连续，使底盘在启停或变速时产生顿挫感与异响，影响移动平稳性和用户体验。
