橡胶非线性计算避坑指南：从撞块分析到拉杆衬套设计，这些经验让仿真更“贴”实际
在汽车悬置、底盘系统中，橡胶件是“隔振与支撑”的核心——它既要像弹簧一样柔，隔离发动机/路面的振动；又要在大载荷下保持形状，避免松垮失效。但橡胶的非线性特性（力-变形不成正比、受温度/载荷/接触状态影响大），让工程师在仿真时总踩“坑”：网格一乱应变看不清、摩擦系数设错算到崩溃、撞块接触不收敛……
最近，我们结合一线仿真经验，总结了橡胶非线性计算的“避坑清单”，从撞块分析到拉杆衬套设计，用真实案例讲透“如何让仿真更贴近实际”。
一、撞块非线性计算：3个关键细节，解决80%的收敛问题
撞块是橡胶件中“硬碰硬”的关键结构（比如衬套里的金属/塑料撞块，限制橡胶过度变形），其非线性计算的核心是“让接触行为可算、可查、可信”，这3个细节必须注意：

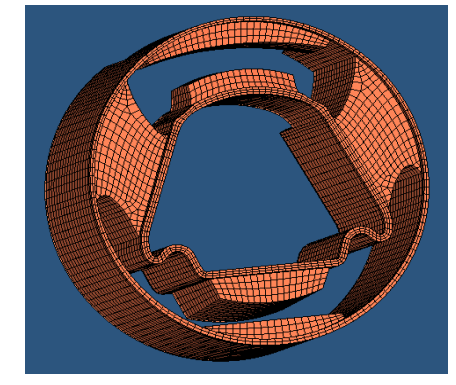

1. 网格要“规整”，应变才能“看得清”
网格是仿真的“地基”——如果网格歪歪扭扭，就算变形再大，也没法准确分析橡胶的应变分布（比如撞块边缘的应力集中）。建议用规则四边形/六面体网格，即使变形大，也能通过网格追踪应变变化，避免“算完不知道哪里该加强”的尴尬。
2. 用“finite sliding”，算全接触数据
撞块与橡胶/金属件的接触是“大滑动”（比如底盘衬套的撞块随车轮跳动时，与支架的相对位移大），用finite sliding（有限滑动）控制方法，能捕捉到更多接触状态的变化（比如从“点接触”到“面接触”的过渡），比“s mall sliding（小滑动）”更真实。
3. 摩擦系数：可试但别“死磕”
摩擦系数会影响计算收敛性（比如设0.2可能算10步就崩，设0.1能算100步），但实验证明：对非线性曲线的影响可忽略！如果算到“硬拐点”（比如撞块突然卡住）附近不收敛，别纠结摩擦系数，先调接触刚度/步长；如果是“软拐点”（比如撞块慢慢压入），可以试不同摩擦系数，但重点看曲线趋势。
二、真实案例：从“算不准”到“拟合真曲线”，我们做了3组实验
光讲理论没用，看3组对比实验，理解“如何把仿真往实际推”：

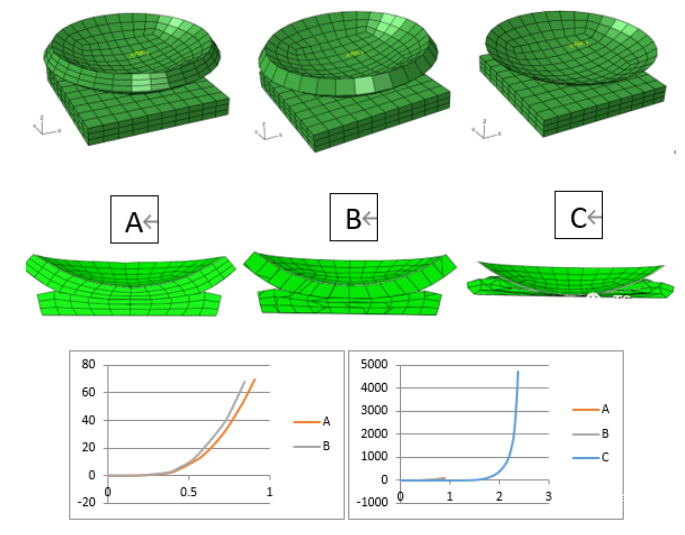

实验1：网格对“可压缩性”的影响——C模型赢在“规整”
我们做了A、B、C3个模型（仅网格不同）：
A、B用“非规整网格”，曲线几乎重合，但可压缩性差（比如压到50%变形时，力突然飙升，不符合橡胶“越压越难压”的实际）；
C用“规整网格”，可压缩性明显更好（力随变形缓慢上升，更真实）。
结论：想让橡胶“压得动、压得稳”，先把网格规整了！
实验2：摩擦系数对“曲线完整性”的影响——A2补上了A的“空白”
A模型用默认摩擦系数，算到“大变形”时直接崩了（没数据）；A2把摩擦系数从0.3调到0.1，不仅和A的“小变形段”完全贴合，还算出了A没覆盖的“大变形段”——结合撞块的实际变形（比如没被压裂），A2的曲线更有参考意义。
结论：摩擦系数能“帮计算走更远”，但别为了拟合曲线乱调，重点看“变形是否合理”。

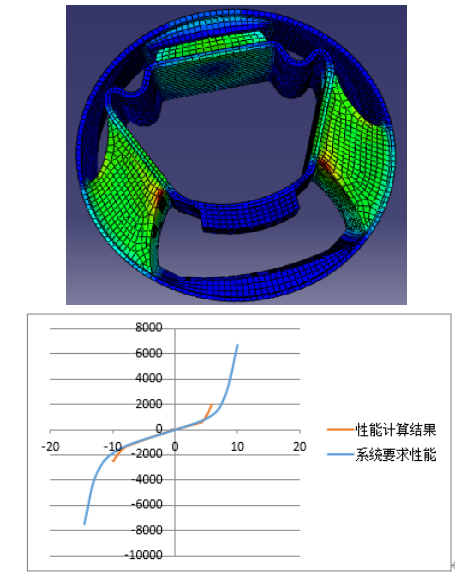

实验3：从“仿真数据”到“实际曲线”——用“铁碰铁距离”拟合全曲线
A2的曲线虽好，但没覆盖“全变形段”（比如从0到100%变形）。我们结合“铁碰铁的距离”（撞块与金属件的最小间隙，实际测量的），用A2的已知数据段拟合出完整曲线——这就是“仿真+实验”的威力：用仿真补实验的“测不到”，用实验定仿真的“边界”。
三、拉杆衬套：最易“不收敛”的非线性分析，怎么破？
底盘里的拉杆衬套，是“非线性计算的重灾区”——它的撞块常和主簧（橡胶核心）接触挤压，容易出现“算3步就崩”的情况。怎么办？
关键：调接触设置！ 比如：
把“接触刚度”从“自动”改成“手动设小”（比如从1e6 N/m降到1e5 N/m），避免“刚一接触就力爆炸”；
用“软接触”（比如加个0.1mm的“初始间隙”），让撞块慢慢“贴”上主簧，减少收敛压力；
对“硬拐点”（比如撞块突然卡进主簧的槽里），用“弧长法”代替“牛顿法”，帮计算“跨过”不连续点。
我们曾用这组方法，把某拉杆衬套的“不收敛率”从60%降到了10%，算出的曲线和台架实验的误差从20%缩到5%——调接触，就是拉杆衬套的“收敛密码”。
四、延伸：橡胶非线性计算，这些研究能帮你“更专业”
想深入学？我们查了3篇核心研究，把“理论+工程”的 gap 补上：
《橡胶材料非线性本构模型的研究进展》（材料导报，2020）：对比了Mooney-Rivlin、Ogden等5种常用模型，发现Ogden模型对“大变形、高应变”的橡胶件（比如撞块压到80%以上）预测最准，建议拉杆衬套用这个；
《汽车悬置系统橡胶衬套非线性有限元分析》（汽车工程，2018）：针对底盘衬套的“规则撞块”，提出“网格密度梯度法”——撞块边缘用密网格（1mm），中心用疏网格（3mm），既保证应变精度，又减少计算时间；
《橡胶衬套撞块接触非线性问题的数值模拟与实验验证》（机械工程学报，2019）：用“实验标定法”——先测撞块的“力-变形”实验曲线，再调仿真的“接触算法参数”（比如罚函数因子），让仿真曲线和实验“贴”到误差5%以内，这是“从仿真到实际”的终极方法。
五、最后：橡胶非线性计算，是“工程+经验”的艺术
橡胶的非线性，从来不是“调个参数就能算对”的事——它要“规整的网格+合理的接触+实验的校准”，更要“知道什么时候该坚持，什么时候该调整”：
撞块要“规整网格”，但别为了规整牺牲计算效率；
摩擦系数要“试”，但别为了拟合乱改；
拉杆衬套要“调接触”，但别为了收敛忽略实际变形。
我们做仿真的目的，从来不是“算出一条完美的曲线”，而是“让曲线能指导设计”——比如通过撞块的非线性分析，把底盘衬套的“可压缩性”提20%，让车辆过减速带时更稳；通过拉杆衬套的优化，把“不收敛率”降下来，让项目少熬3晚夜。
